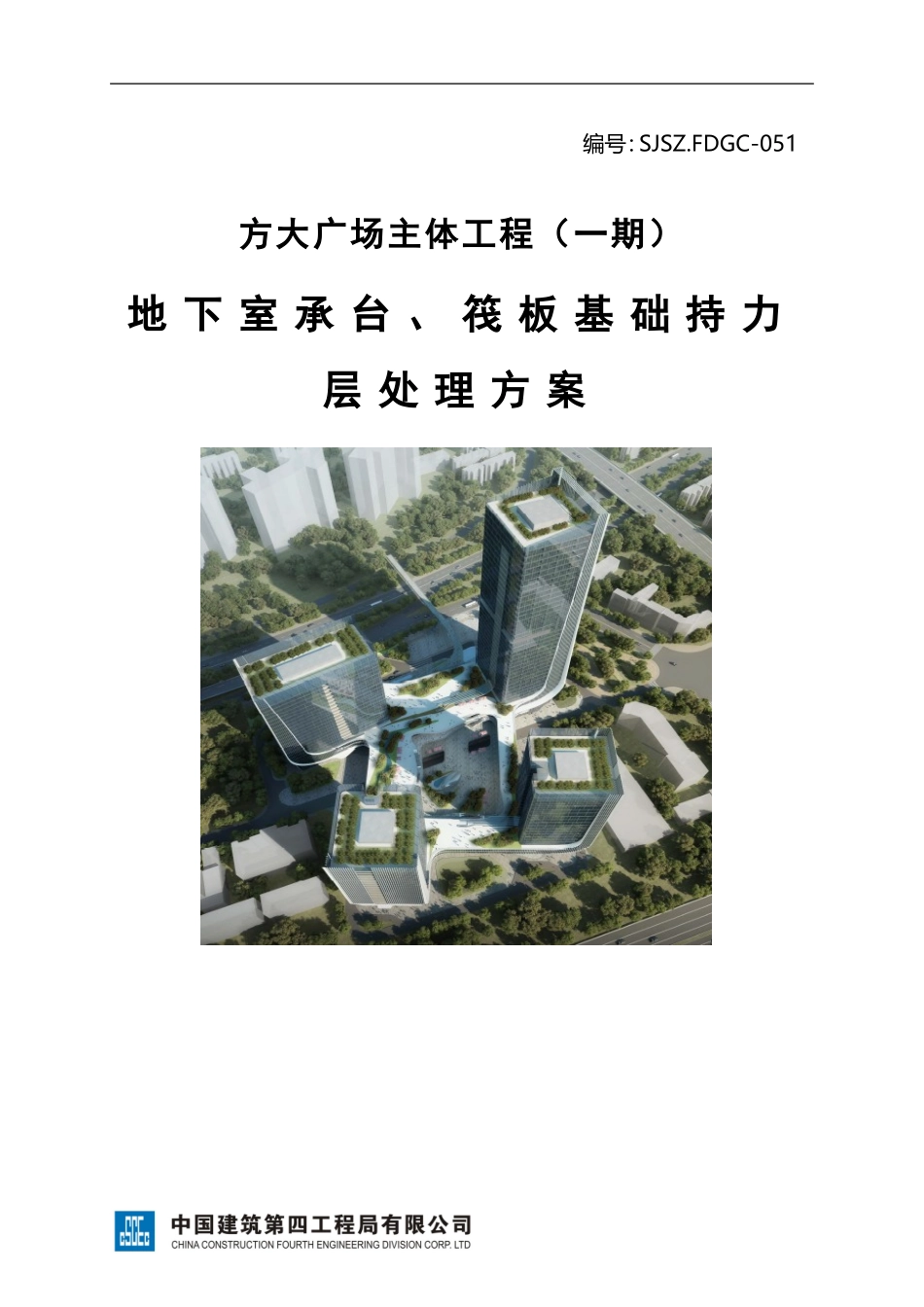

方大广场主体工程（一期）地下室承台、筏板基础持力层处理方案编号：SJSZ.FDGC-051方大广场主体（一期）主体工程地下室承台、筏板基础持力层处理方案编制人：审核人：批准人：目录第一节编制说明及编制依据..........-1-1.编制说明................................-1-2.编制依据................................-1-第二节工程概况...........................-2-1.工程概况................................-2-2.现场相关情况.........................-2-第三节地下室承台、筏板基础持力层处理措施..........................................-3-1.地下室承台及筏板基础持力层处理措施..........................................-3-2.地下室承台及筏板基础处理后示意图..............................................-4-3.其他注意事项.........................-4-第四节施工准备及顺序.................-5-1.施工准备................................-5-2.施工顺序................................-5-第五节施工安全质量保证措施......-6-1.施工质量保证措施..................-6-2.施工安全要求和措施...............-6-1方大广场主体（一期）主体工程地下室承台、筏板基础持力层处理方案2方大广场主体（一期）主体工程地下室承台、筏板基础持力层处理方案第一节编制说明及编制依据1.编制说明根据设计图纸（编号GS-D-03）说明中第2条和（编号GS-D-03）说明中第6条及独基说明的要求，本工程地下室承台及筏板基础必须落在相应基础持力层上，具体详见下表：序号基础持力层土/岩质承载力要求代表性承台或筏板基础1粉质粘土≥230KN/m²JC01d~03d2全风化花岗岩≥350KN/m²JC01~083强风化花岗岩≥600KN/m²JC01a~06a4中风化花岗岩≥1500KN/m²JC01b~03b5微风化花岗岩≥4000KN/m²JC01c~02c、2-FB01等施工开挖后，必须通知勘察设计相关人员进行现场验槽，若所在编号承台及筏板基础的持力层与实际土层不相对应，当实际土层承载力大于所表示的土层时，可无需向设计人员反馈，如果小于则需设计人员重新调整基础大小。比如图上编号为JC01a,开挖后发现持力层为全风化层，则需要向设计人员反馈,为中风化时则无需反馈调整基础大小。若开挖后基槽局部承载力达不到设计要求，必须进行相应处理。现场开挖后，发现承台及筏板基础在设计标高位置，未全部落在设计持力层上，现场经勘察和设计相关人员讨论同意，采取相应处理措施，特编制本方案对处理措施予以明确。2.编制依据1、《建筑结构荷载规范》（GB50009-2012）2、《建筑地基基础施工质量验收规范》GB50202-20023、《混凝土结构工程施工质量验收规范》（GB50204-2002（2011版））4、《混凝土结构设计规范》（GB50010-2010）5、《混凝土结构工程施工规范》(GB50666-2011)6、方大广场相关设计图纸7、方大广场施工组织设计8、《方大城市更新单元项目工程北侧地块岩土工程详细勘察报告》，深圳市勘察研究院有限公司，2014年1月；1方大广场主体（一期）主体工程地下室承台、筏板基础持力层处理方案9、《方大城市更新单元项目工程南侧地块岩土工程详细勘察报告》，深圳市勘察研究院有限公司，2014年3月；10、方大广场现场施工实际情况第二节工程概况1.工程概况序号项目内容1工程名称深圳市方大广场项目2工程地址深圳市南山区西丽龙井四路3设计单位深圳华森建筑与工程设计顾问有限公司4建设单位深圳市方大置业发展有限公司5监理单位中海建设监理有限公司6勘察单位深圳市勘察研究院有限公司7安质监督深圳市安全质量监督中心8施工单位中国建筑第四工程局有限公司9建筑面积本项目由4座塔楼、商业裙房及地下室组成总建筑面积33.13万m2，其中地下室分为4层，地下总建筑面积为108077.16平方米，人防面积为15761.73平方米。10结构形式地下四层，地上十九～三十九层，采用人工挖孔桩、天然基础。主楼分1、2、3、4栋，建筑高度为189.9m，办公楼采用框架-核心筒结构，裙房及地下室采用框架结构，抗震设防烈度为7度，设计使用寿命为50年。11工期要求项目总工期700天。12质量要求深圳市优质工程2.现场相关情况现场开挖承台后发现：除钻爆开挖承台和筏板基础...
