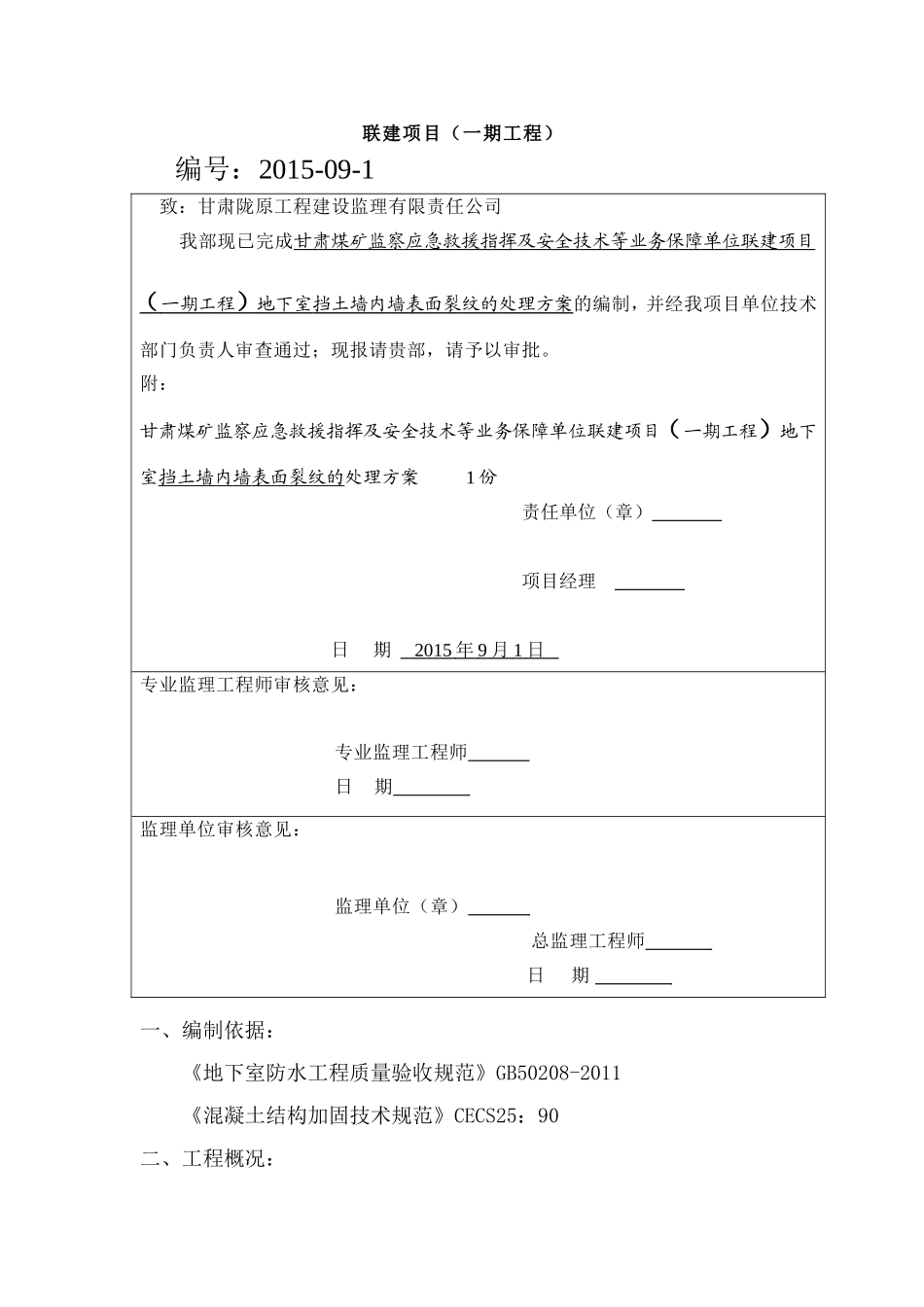

甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）地下室挡土墙内墙表面裂纹处理方案编制：滕小林审核：批准：甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）施工项目部2015年9月1日地下室挡土墙内墙表面裂纹处理方案报审表工程名称：甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）编号：2015-09-1致：甘肃陇原工程建设监理有限责任公司我部现已完成甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）地下室挡土墙内墙表面裂纹的处理方案的编制，并经我项目单位技术部门负责人审查通过；现报请贵部，请予以审批。附：甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）地下室挡土墙内墙表面裂纹的处理方案1份责任单位（章）项目经理日期2015年9月1日专业监理工程师审核意见：专业监理工程师日期监理单位审核意见：监理单位（章）总监理工程师日期一、编制依据：《地下室防水工程质量验收规范》GB50208-2011《混凝土结构加固技术规范》CECS25：90二、工程概况：甘肃煤矿监察应急救援指挥及安全技术等业务保障单位联建项目（一期工程）为框架结构，建筑面积4318万平方米，建筑物高度为26.1米。本工程基础为桩基础，结构主体为钢筋混凝土框架结构。、地下室挡土墙墙体混凝土强度等级为C30P10，厚度为300㎜。三、地下室挡土墙内墙表面裂缝情况地下室挡土墙南内墙裂缝为局部极细小裂纹，长度不一，基本为竖向裂纹。北侧墙体裂缝为局部细小竖向、斜向裂纹。地下室东西面挡土墙墙体表面局部有竖向比较均匀的裂纹，裂缝缝隙极小。综合考察，发现地下室挡土墙内墙裂缝分布较有规律，所有裂纹基本上呈垂直分布；裂纹长度不一，个别裂纹长度近2米；裂纹间距在2-3米左右，裂纹宽度较均匀，且≤0.3㎜。四、地下室挡土墙内墙表面裂缝原因分析：商品混凝土挡土墙的开裂原因主要有三：⑴是由于混凝土在水化形成新的结晶体时，会释放出大量的水化热；此热量若不能迅速分散，在热应力作用下，就会在砼体内形成贯穿性开裂。如果非大体积砼浇筑，且外界温度不高，混凝土在凝固过程中，会慢慢出现凝缩现象，在砼体表面形成较均匀的细小裂纹；只在表面，非贯穿性，不影响结构强度。⑵是由于混凝土浇筑后，模板拆除过早，14天养护期内，未能按规范要求及时洒水养护，致使凝固期砼体内的自由水迅速大量流失；从而导致混凝土强度降低，表面龟缩开裂。它会出现贯穿性开裂，走向、分布无规则，会影响到结构强度。⑶是由于地基基础处理不好，混凝土浇筑后随着时间的推移，出现了不均匀的沉降，内应力无法抗拒下陷外力的作用，导致墙体开裂。此裂缝为贯穿性开裂，无规则，影响结构强度。从裂缝情况来看，地下室挡土墙墙体表面裂纹基本可定性为第⑴类凝缩现象引起的表面裂纹。加之，地下室外墙混凝土强度较高，产生收缩应力大；商品混凝土又掺加减水剂、早强剂加快了混凝土的凝固速度；因此极易在墙体表面产生裂纹。经仔细观察并采取刮石膏的检验方法验证，裂纹无增宽现象。五、地下室墙体裂纹处理措施：(一)对于下列极细小裂纹的处理对于环氧浆液难以灌入的细而浅的裂纹（≦0.2mm），深度较浅，不漏水或开裂已经稳定的裂纹；此类裂纹，只宜把表面处理干净，然后涂刷环氧浆液即可。(二)对于少部分裂缝采用填充法采用环氧树脂直接填充裂缝（≥0.3mm）。首先将混凝土表面刷毛，清除表面附着污物，并清理干净，然后用环氧树脂、高强水泥嵌补混凝土表面裂缝部位，并涂刷均匀、密实即可。
