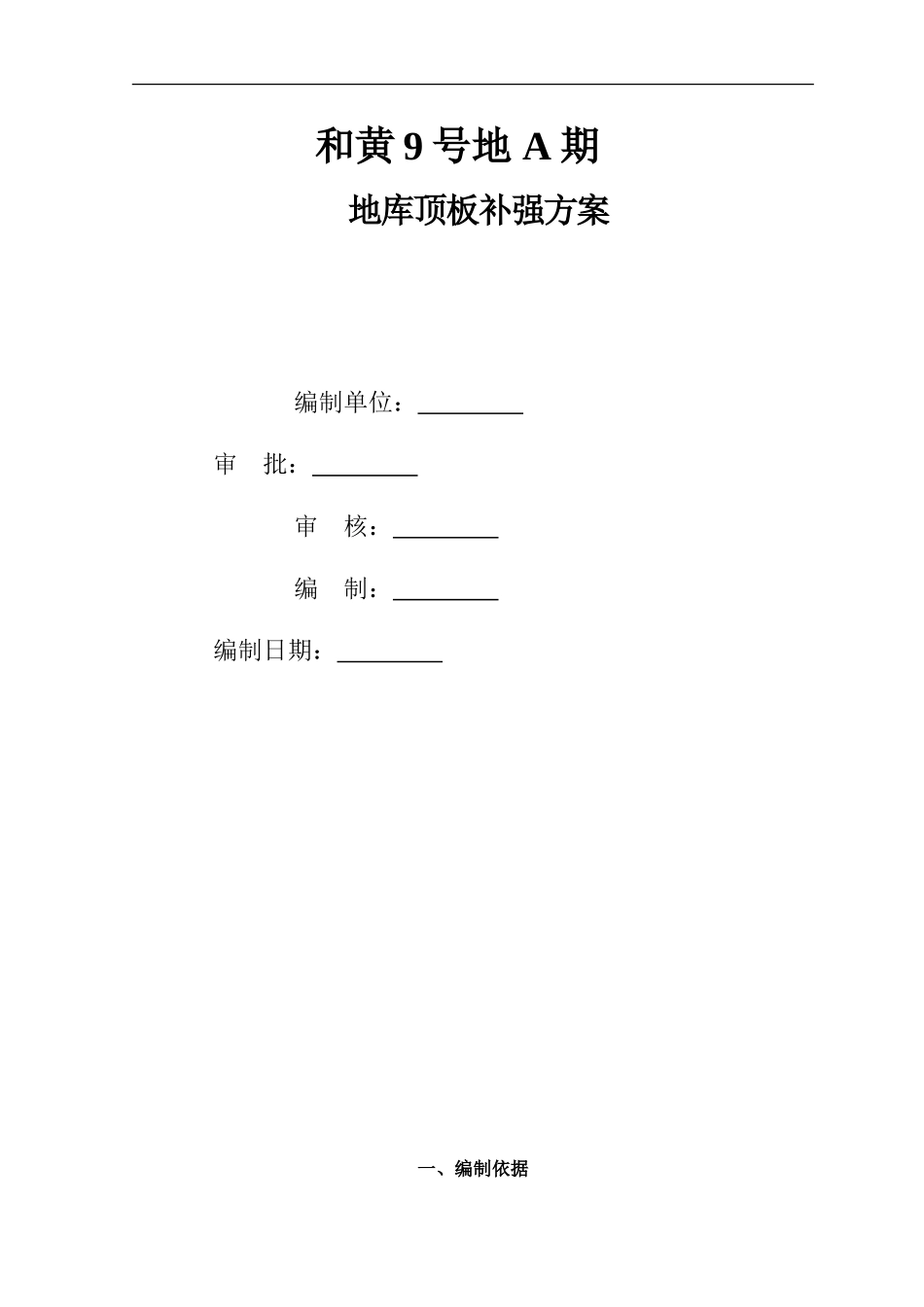

和黄9号地A期地库顶板补强方案编制单位：审批：审核：编制：编制日期：一、编制依据地库顶板补强方案1、《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；2、《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社；3、《建筑施工计算手册》江正荣著中国建筑工业出版社；4、《建筑施工手册》第四版中国建筑工业出版社；5、《混凝土结构工程施工质量验收规范》（GB50204--2002）；二、工程概况及补强方案1、设计概况和黄9号地四期项目位于西安市高新区锦业二路和丈八三路西南角，由九幢高和25+栋别墅墅建筑群组成，工程总建筑面积43万㎡，地下室1/2层地上3/31~33层。2、拟设临时道路区域概况根据现阶段西门土方开挖，现场道路无法满足施工需要原因。拟将A区地库地下室消防通道（D-9/D-A~D-Y）处柱中板带作为场内一条临时道路，设计宽度为3米。地下室消防通道顶板结构（D-9/D-A~D-Y）完成砼浇筑，混凝土强度达到设计强度100%。该设道路区域结构形式钢筋混凝土独立柱无梁板结构，板面标高为-3.150，柱截面600*700mm板厚350mm、柱帽为0~400*400，柱帽上部加强板厚200；截面3000*3000mm，层高3.0m。3、荷载分析（1）地下室顶板承载力根据设计图纸，地下室有消防顶板设计荷载标准值为20KN/㎡，混凝土强度达到100%时，承载力活荷载上限值为20KN/㎡，作为安全验算的设计荷载值。（2）地下室顶板荷载按照通行车辆（砼罐车）重量大约为40吨，施工动荷载大约为0.5KN/㎡，占用面积为5×3米。均布荷载：[1.4×40×10+1.4×0.5]÷（5×3）=37.8KN/㎡大于地下室顶板承受设计荷载承载力20KN/㎡，所以需验算加固。4、补强加固措施地下室顶板施工荷载过大，容易形成挠曲变形甚至裂缝，造成质量事故，需采取满堂架支撑加固补强措施。为保证结构安全性能，在该区地下室负一层D-9轴柱中板带范围搭设满堂支撑架1地库顶板补强方案体系补强结构，分散过载车辆传递地下室负一层结构顶板荷载，从而利用顶板作为场内临设通路。三、支撑架的搭设1、材料选用梁板底龙骨采用50×100方木，满堂架采用φ48×3.0钢管与扣件支撑体系，满堂架立杆垫木采用50×100方木。2、搭设参数（1）立杆：纵横设置，间距800×800mm。（2）水平杆：纵横设置，步距1500mm。（3）龙骨：方木50×100纵向设置在板底，间距800mm，立杆支顶。（5）扫地杆：纵横向满设，离地200mm。（6）剪刀撑：每隔4根立杆从下至上设置一道连续的竖向剪刀撑。3、搭设施工要求（1）板底面按立杆间距和位置铺设横向方木，以使板面堆载均匀传递至立杆和支撑体系。（2）立杆底纵向通长设置垫木，保证每根立杆底部均立在垫木上，以扩散集中荷载传递至下层框架结构。（3）支撑体系必须按要求进行搭设，保证立杆间距、横杆步距。模板及其支撑体系均应落在实处，不得有“虚”脚。（4）顶层水平杆与模板支撑点之间的距离不得大于500mm。（5）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，相邻接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于1/3步距。（6）顶层水杆的搭接长度不小于1000mm，采用双扣件固定，扣件距杆端距离不小于100mm。（7）纵横向水平杆两个相邻接头在水平方向错开的距离不应小于500mm。（8）立杆垂直度，纵向偏差不大于H/200，且不大于100mm，横向偏差不大于H/400，且不大于50mm。（9）纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm，横向水平杆水平偏差不大于10mm。（10）脚手架的步距、立杆横距偏差不大于20mm，立杆纵距偏差不大于50mm。4、满堂架拆除（1）拆除支撑架前应设警戒区，设置明显的标志，并有专人警戒。2地库顶板补强方案（2）拆除顺序自上而下进行，不能上下同时作业。（3）拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。（4）拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。（5）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。（6）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。（7）输送...
