地下室顶板模板安装技术交底VIP免费

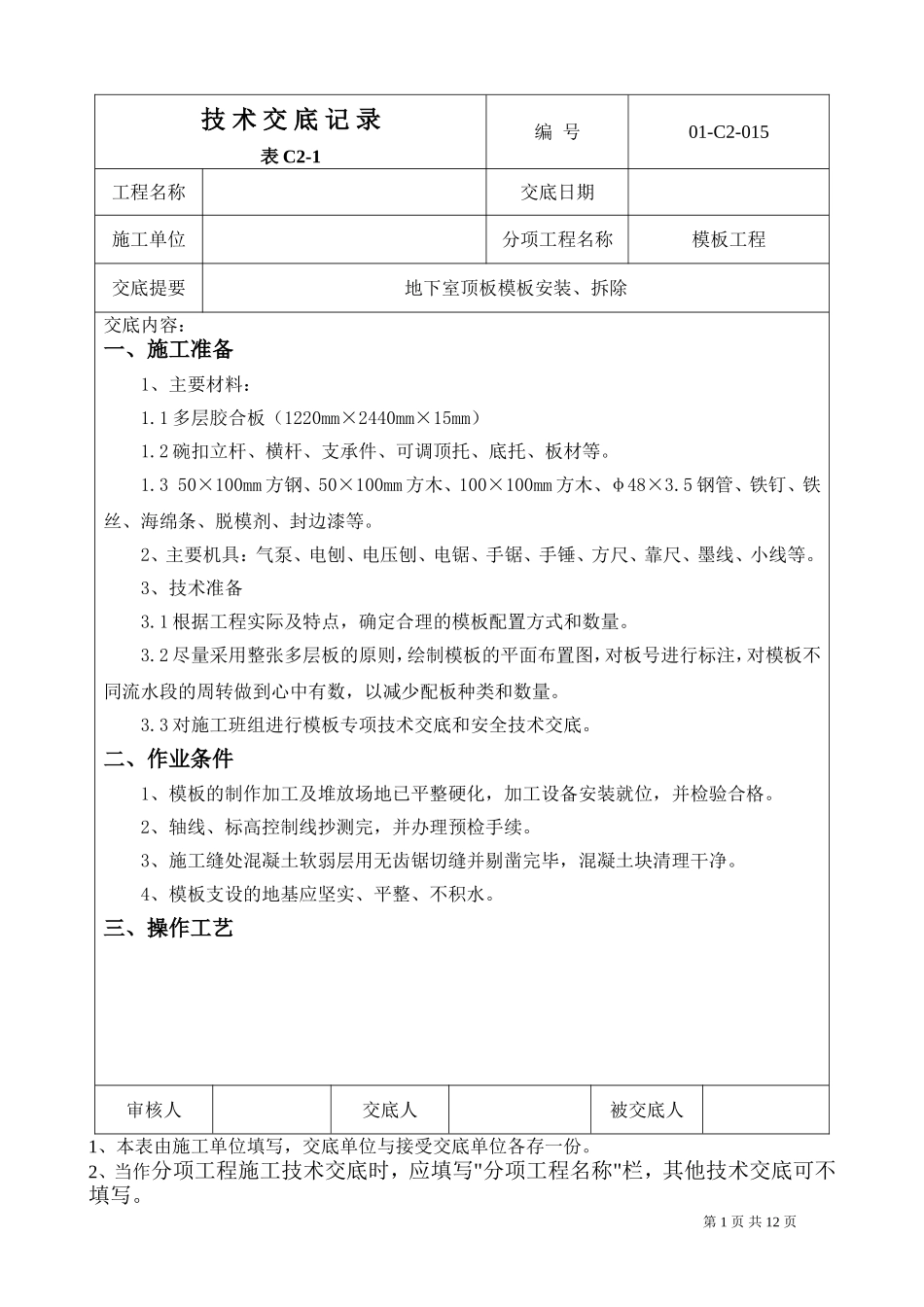

技术交底记录编号01-C2-015表C2-1工程名称交底日期施工单位分项工程名称模板工程交底提要地下室顶板模板安装、拆除交底内容：一、施工准备1、主要材料：1.1多层胶合板（1220mm×2440mm×15mm）1.2碗扣立杆、横杆、支承件、可调顶托、底托、板材等。1.350×100mm方钢、50×100mm方木、100×100mm方木、φ48×3.5钢管、铁钉、铁丝、海绵条、脱模剂、封边漆等。2、主要机具：气泵、电刨、电压刨、电锯、手锯、手锤、方尺、靠尺、墨线、小线等。3、技术准备3.1根据工程实际及特点，确定合理的模板配置方式和数量。3.2尽量采用整张多层板的原则，绘制模板的平面布置图，对板号进行标注，对模板不同流水段的周转做到心中有数，以减少配板种类和数量。3.3对施工班组进行模板专项技术交底和安全技术交底。二、作业条件1、模板的制作加工及堆放场地已平整硬化，加工设备安装就位，并检验合格。2、轴线、标高控制线抄测完，并办理预检手续。3、施工缝处混凝土软弱层用无齿锯切缝并剔凿完毕，混凝土块清理干净。4、模板支设的地基应坚实、平整、不积水。三、操作工艺审核人交底人被交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。第1页共12页技术交底记录编号01-C2-015表C2-1工程名称交底日期施工单位分项工程名称模板工程交底提要地下室顶板模板安装、拆除交底内容：1、梁模板安装工艺工艺流程：梁模板制作→搭设梁模支撑→安装梁底模板→安装梁侧模板→安装侧向支撑→校核梁截面尺寸并加固→预检1.1根据梁截面尺寸，现场加工制作模板。先将木龙骨刨平、刨直，再挑选厚度一致的多层板，按加工尺寸进行裁切，板边刷封边漆防止受潮变形。最后用铁钉将面板与龙骨钉牢。龙骨间距不大于250mm。1.2安装梁支撑，梁模板支撑采用碗扣架，梁高小于等于400mm立杆间距为900mm，横杆间距为900mm，梁高大于400mm立杆间距为600mm，横杆间距为600mm。在立杆下垫100×50×400mmm方木，垫木朝一个方向，并且支撑点在中间，立杆必须设置扫地杆，扫地杆高度不得高于地面250mm，顶板支撑上部自由端长度不得高于700mm（含可调顶托长度），可调顶托外露丝扣不得大于300mm，立杆位于垫木中间，方木朝东西方向铺设，上下层立杆应对准，保证在同一直线上。待顶板模板支撑安装完毕后将梁、板支撑连成一体，必须把上碗扣敲紧，每层立杆应做到规格一致，横竖成排。1.3在立杆上安装可调顶托、100×100mm方木主龙骨，梁底主龙骨采用100x100方木，次龙骨采用50x100方木间距200mm。铺设梁底模板时拉十字线。通过调整可调顶托来校正梁底标高。跨度大于4m的梁要起拱，梁、板起拱高度为0.15%。1.4梁模安装应遵循帮（侧模）包底（模）的原则，侧模安装前应在底模侧边粘贴海绵条。1.5校核梁截面尺寸，用锁口方木和斜撑进行加固。梁采用φ48的钢管固定，两排碗扣立杆每排设置ф48钢管水平杆，并用十字扣件锁死，另增加一个防滑移扣件扣紧，审核人交底人被交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。第2页共12页技术交底记录编号01-C2-015表C2-1工程名称交底日期施工单位分项工程名称模板工程交底提要地下室顶板模板安装、拆除交底内容：托梁底主龙骨100x100方木间距600mm，两侧用斜撑支顶,梁中加穿螺栓间距600mm保证梁的垂直不涨模，如下图所示：审核人交底人被交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。第3页共12页技术交底记录编号01-C2-015表C2-1工程名称交底日期施工单位分项工程名称模板工程交底提要地下室顶板模板安装、拆除交底内容：2、顶板模板安装工艺工艺流程：搭设模板支撑→安装主、次龙骨→铺设顶板模板→调整模板标高→模板清理→预检2.1搭顶板的支撑采用满堂红碗扣架，板厚为350mm立杆间距为900×900mm，横杆间距为1200mm，板厚小于等于180mm立杆间距为1200×1200mm，横杆间距为1200mm，碗口立柱下垫50mm×1...
