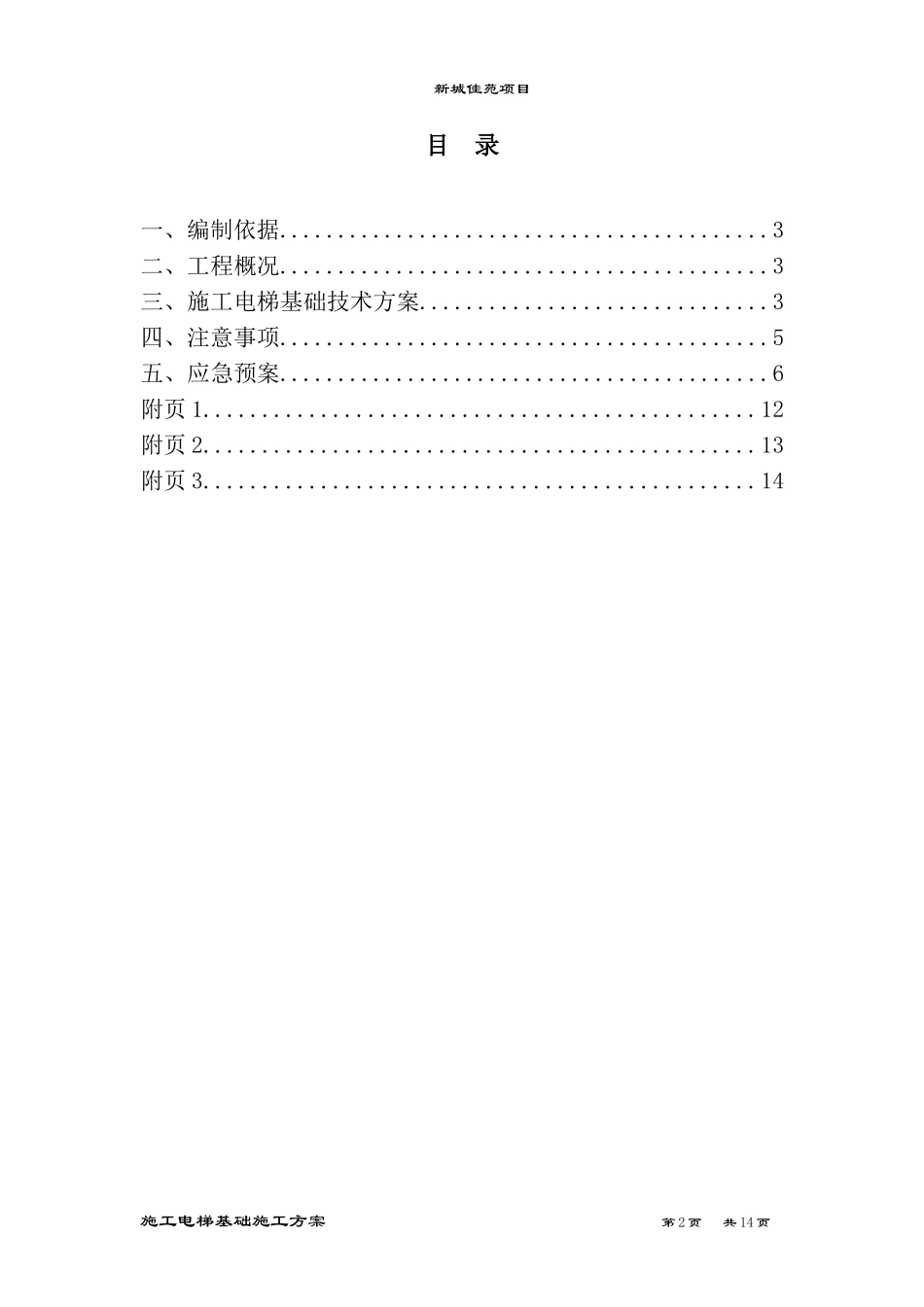

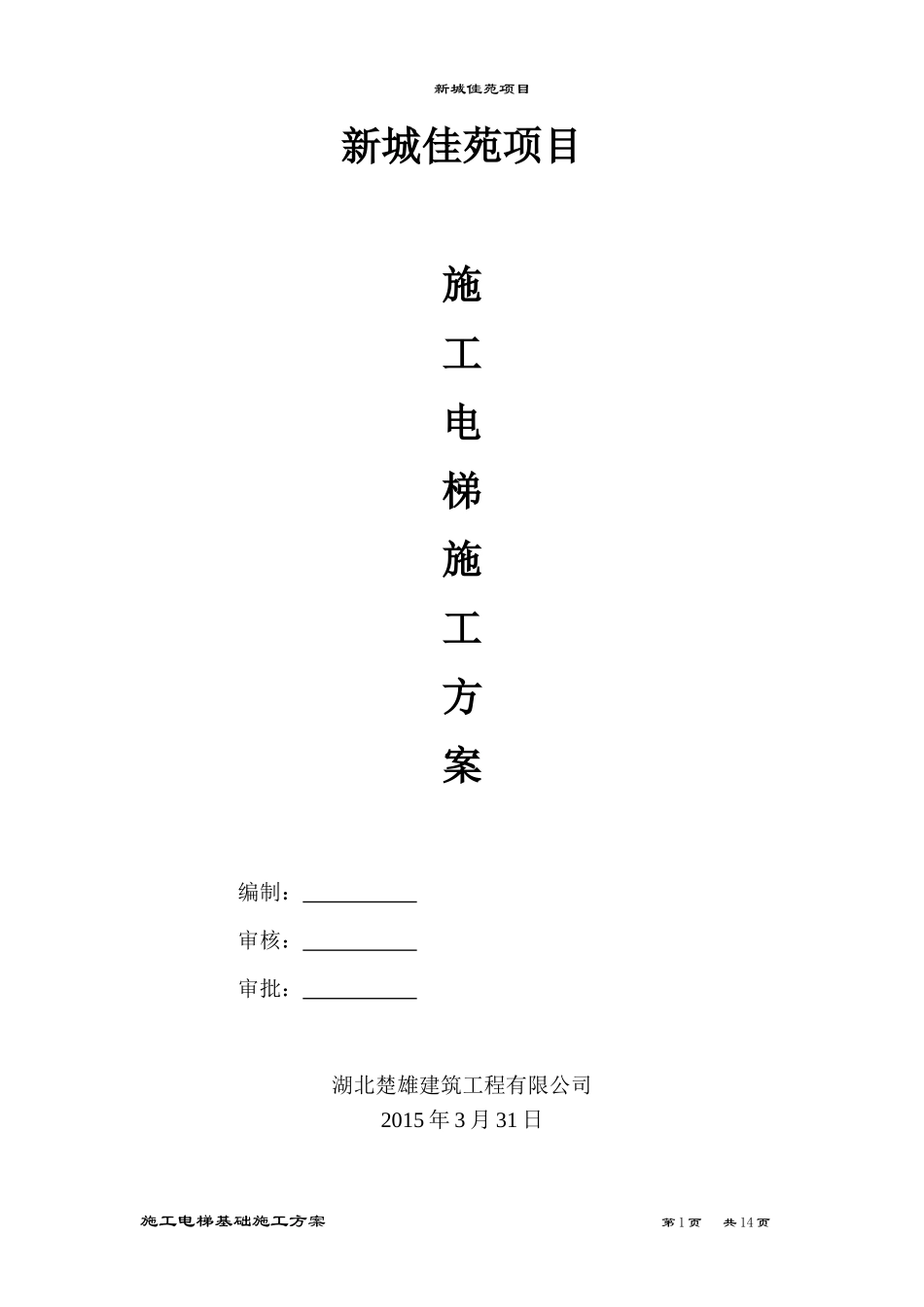

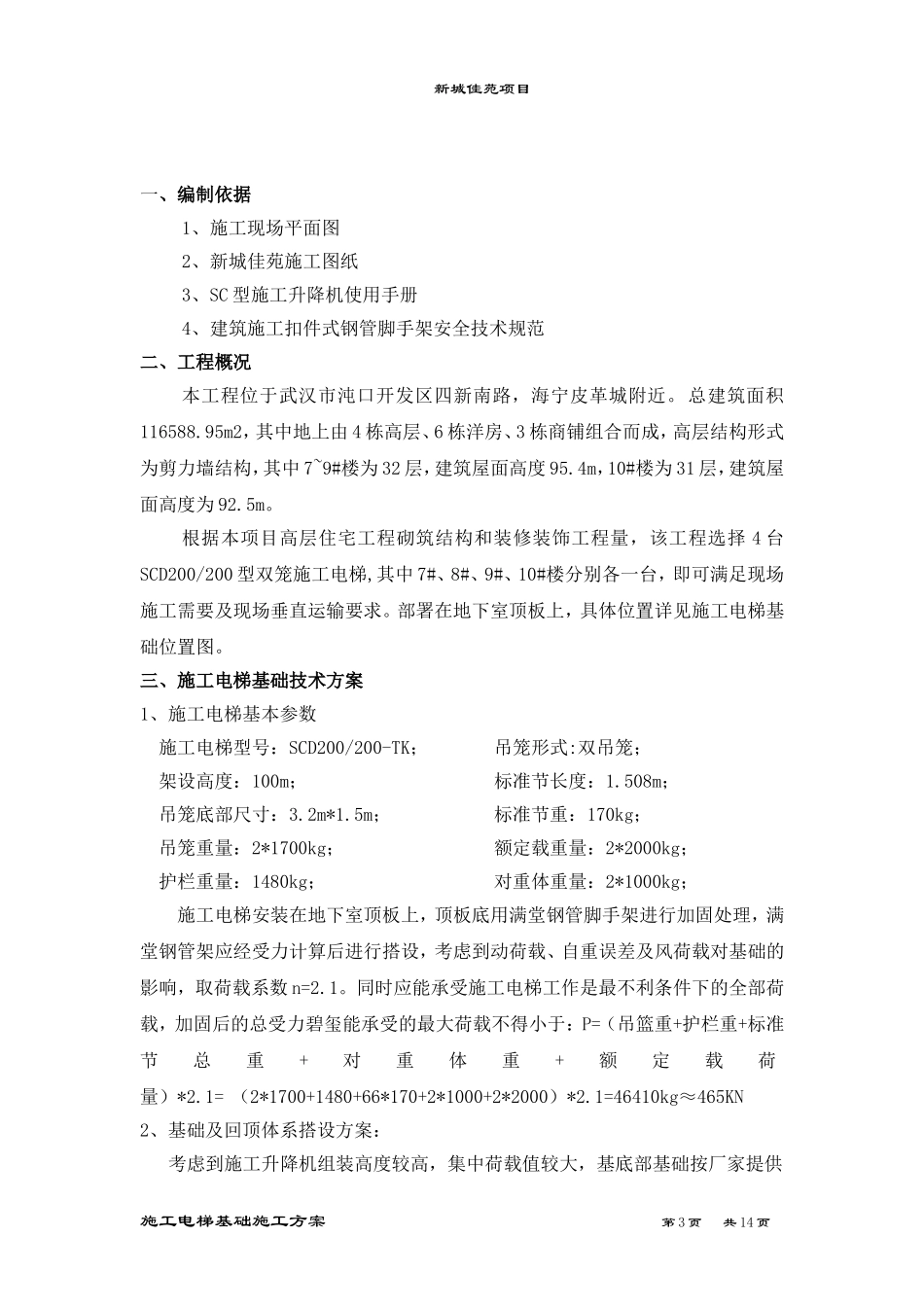

新城佳苑项目新城佳苑项目施工电梯施工方案编制：审核：审批：湖北楚雄建筑工程有限公司2015年3月31日施工电梯基础施工方案第1页共14页新城佳苑项目目录一、编制依据..........................................3二、工程概况..........................................3三、施工电梯基础技术方案..............................3四、注意事项..........................................5五、应急预案..........................................6附页1...............................................12附页2...............................................13附页3...............................................14施工电梯基础施工方案第2页共14页新城佳苑项目一、编制依据1、施工现场平面图2、新城佳苑施工图纸3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程概况本工程位于武汉市沌口开发区四新南路，海宁皮革城附近。总建筑面积116588.95m2，其中地上由4栋高层、6栋洋房、3栋商铺组合而成，高层结构形式为剪力墙结构，其中7~9#楼为32层，建筑屋面高度95.4m，10#楼为31层，建筑屋面高度为92.5m。根据本项目高层住宅工程砌筑结构和装修装饰工程量，该工程选择4台SCD200/200型双笼施工电梯,其中7#、8#、9#、10#楼分别各一台，即可满足现场施工需要及现场垂直运输要求。部署在地下室顶板上，具体位置详见施工电梯基础位置图。三、施工电梯基础技术方案1、施工电梯基本参数施工电梯型号：SCD200/200-TK；吊笼形式:双吊笼；架设高度：100m；标准节长度：1.508m；吊笼底部尺寸：3.2m*1.5m；标准节重：170kg；吊笼重量：2*1700kg；额定载重量：2*2000kg；护栏重量：1480kg；对重体重量：2*1000kg；施工电梯安装在地下室顶板上，顶板底用满堂钢管脚手架进行加固处理，满堂钢管架应经受力计算后进行搭设，考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。同时应能承受施工电梯工作是最不利条件下的全部荷载，加固后的总受力碧玺能承受的最大荷载不得小于：P=（吊篮重+护栏重+标准节总重+对重体重+额定载荷量）*2.1=（2*1700+1480+66*170+2*1000+2*2000）*2.1=46410kg≈465KN2、基础及回顶体系搭设方案：考虑到施工升降机组装高度较高，集中荷载值较大，基底部基础按厂家提供施工电梯基础施工方案第3页共14页新城佳苑项目图纸施工。基础的平面尺寸为：4000*6000*400。布置在180mm地下室顶板上。承担基础的楼板区域下部，采用落地式满堂钢管脚手架进行回顶支撑加固。基础尺寸为4000*6000，因此加固范围为5000*7000mm，因此地下室顶板承担的总荷载为：P+4*6*0.4*25KN/m3=705KN。705/24=29.375KN/m2。此荷载由施工电梯底部5000*7000范围的梁板柱承担，而根据结构设计地下室顶板施工荷载为3KN/m2，标准设计荷载为24.3KN/m2。设计总荷载为27.3KN/m2。小于29.375KN/m2，故需要在楼板下面设置钢管脚手架支撑回顶体系，分担29.375KN/m2的荷载（不考虑顶板自身结构荷载）。回顶体系钢管采用Ø48*3.5钢管，钢管支撑采用螺栓底座（顶托）顶紧两根48*3.5钢管于地下室顶板，按500mm纵横间距设置立杆，立杆立于槽钢上，步距h=1100mm，离地200mm在立杆上加设纵横扫地杆，假体内加设剪刀撑。基础施工时，须将地下室顶板上的杂物清理干净，按升降机位置放出基础位置线，再绑扎钢筋、支模板浇筑混凝土。混凝土要振捣密实，待混凝土强度达到要求后再正式安装升降机。3、地下室顶板支撑架计算书：（1）、计算依据：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2001)、《建筑地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《钢结构设计规范》（GB50017-2003）等规范。（2）、设计选型：7~10#楼施工电梯基础在地下室顶板底部采用钢管脚手架回顶的方式施工，以保证板使用安全。立杆下铺设槽钢，钢管脚手架纵横间距为500mm，步距为1100mm，Ø48*3.5钢管，钢管顶托顶紧。考虑到地下室顶板的使用安全，将施工电梯位置的最大荷载放大至30.0KN/m2进行验算。(3)、梁板下钢管结构验算：梁板下Ø48*3.5钢管@5...
