地下室顶板上施工电梯专项施工方案VIP免费

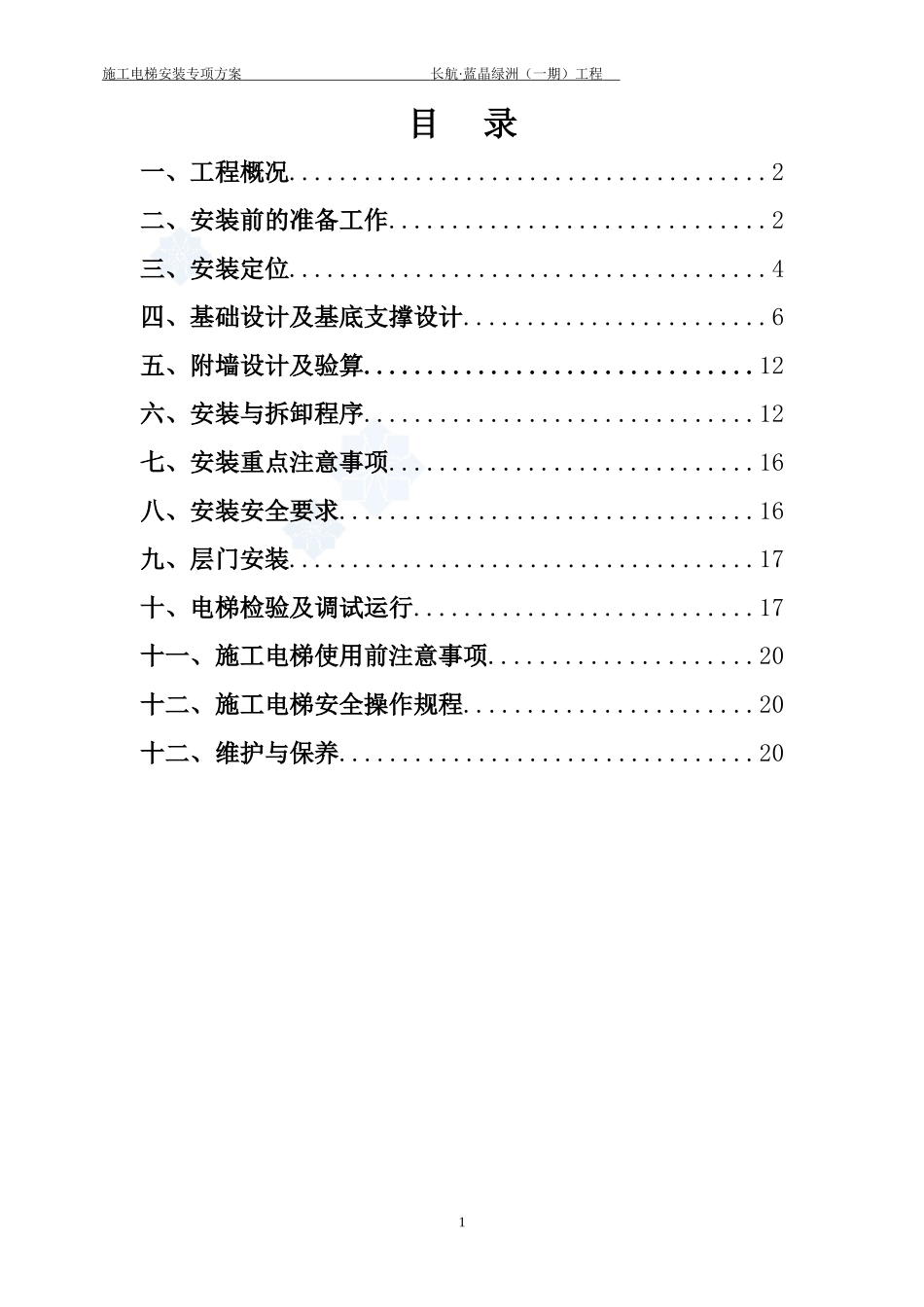

顺达·盛世花园工程施工电梯安装专项方案编制人：审核人：审批人：马鞍山天立建设有限责任公司二0一三年二月二十八日施工电梯安装专项方案长航·蓝晶绿洲（一期）工程目录一、工程概况......................................2二、安装前的准备工作..............................2三、安装定位......................................4四、基础设计及基底支撑设计........................6五、附墙设计及验算...............................12六、安装与拆卸程序...............................12七、安装重点注意事项.............................16八、安装安全要求.................................16九、层门安装.....................................17十、电梯检验及调试运行...........................17十一、施工电梯使用前注意事项.....................20十二、施工电梯安全操作规程.......................20十二、维护与保养.................................201施工电梯安装专项方案长航·蓝晶绿洲（一期）工程一、工程概况顺达·盛世花园工程位于濉溪路东侧与碱河路北侧，工程建筑面积约为54700㎡，由总体工程商业裙房、1#楼、2#楼组成，地下一层为车库，地上32层，建筑物总高度99m。住宅楼为剪力墙结构，局部商业配套为框架结构。结合现场实际情况，1#楼、2#楼施工电梯安装于楼房北侧，具体位置见附图。施工电梯安装于地下室顶板上，由于地下室顶板荷载不能满足安装电梯要求，对电梯基础下部顶板进行加固，加固施工工艺及计算书附后。根据施工需要，安装两台型号为SC200/200双笼施工电梯，解决施工过程中人员上下及材料的垂直运输问题。安装高度为99.528m(66节标准节)。本工程选用的SC200/200型施工电梯由南京建筑工程机械有限公司制造各项技术指标合格，主要技术参数如下表：主要技术参数额定载重量kg2×2000额定安装载重量kg2×2000吊笼内部尺寸长×宽×高3.2m×1.5m×2.5m提升速度m／min36电机功率KW（2×3）×11供电熔断器电流A2×93吊笼重量（含传动机构）kg2×2000标准节重量kg150标准节长度mm1508外笼重量kg1480二、安装前的准备工作1、电梯安装前必须先做好各项准备工作。主要有以下几点：1）、施工电梯基础设在地下室的顶板上，由于地下室的顶板设计承载力比施工电梯运行时基础需承受最大荷载小，因此应对施工电梯下部顶板加固。2）、由于受施工场地限制,施工电梯基础必须安装在地下室顶板上,利用地下室顶板代替施工电梯基础，即在地下室顶板上开孔后用M24地脚螺栓固定施工电梯基座。3）、按设备技术要求，对传动机构及制动部分进行检查，加注润滑油脂。对钢结构锈蚀部位，作好防锈工作。对有破皮的电缆进行处理或更换。2施工电梯安装专项方案长航·蓝晶绿洲（一期）工程4）、清理现场，部件总成或机件进场。5）、部件总成进场或安装，利用现场在用塔吊。6）、在施工区域内，要有独立电源，确保电压在380±5％范围内。电源箱应是专供升降机用的电源箱、每个吊笼均应由一个开关控制。7）、站台应具有足够的承载力，两边设栏杆。8）、按有关规定和要求设置保护接零装置，重复接地电阻≤4Ω。9）、安装前，由安装单位对参加安装人员进行安全技术交底，明确任务，合理分工，做好后勤保障工作，配备安全防护用品，做好施工保护工作。确保安装工作的顺利进行。2、人员准备根据施工电梯安装施工要求，需要有关人员如下：设备主管1人起重工2人钳工3人电工1人配合工2人安全员1人施工现场由设备主管负责指挥、调配，专职安全员负责现场安全管理。3、施工机具及材料准备根据施工电梯安装说明书要求，结合施工实际需要，安装现场须配备的施工机具及材料清单如下：名称数量备注电焊机1个机械油适量工具箱2个内附随机工具全套4#吊索1条4m6#尼龙绳1条lOOm6#麻绳1条40m钢丝绳1捆经纬仪1台三、安装定位结合现场实际情况及施工部署要求，施工电梯定位详见下图：3施工电梯安装专项方案长航·蓝晶绿洲（一期）工程4施工电梯安装专项方案长航·蓝晶绿洲（一期）工程四、基础设计及基底支撑设计1、基础技术要求1）、基础承载力应大于P;2)、混凝土基础板下结构承载力应...
