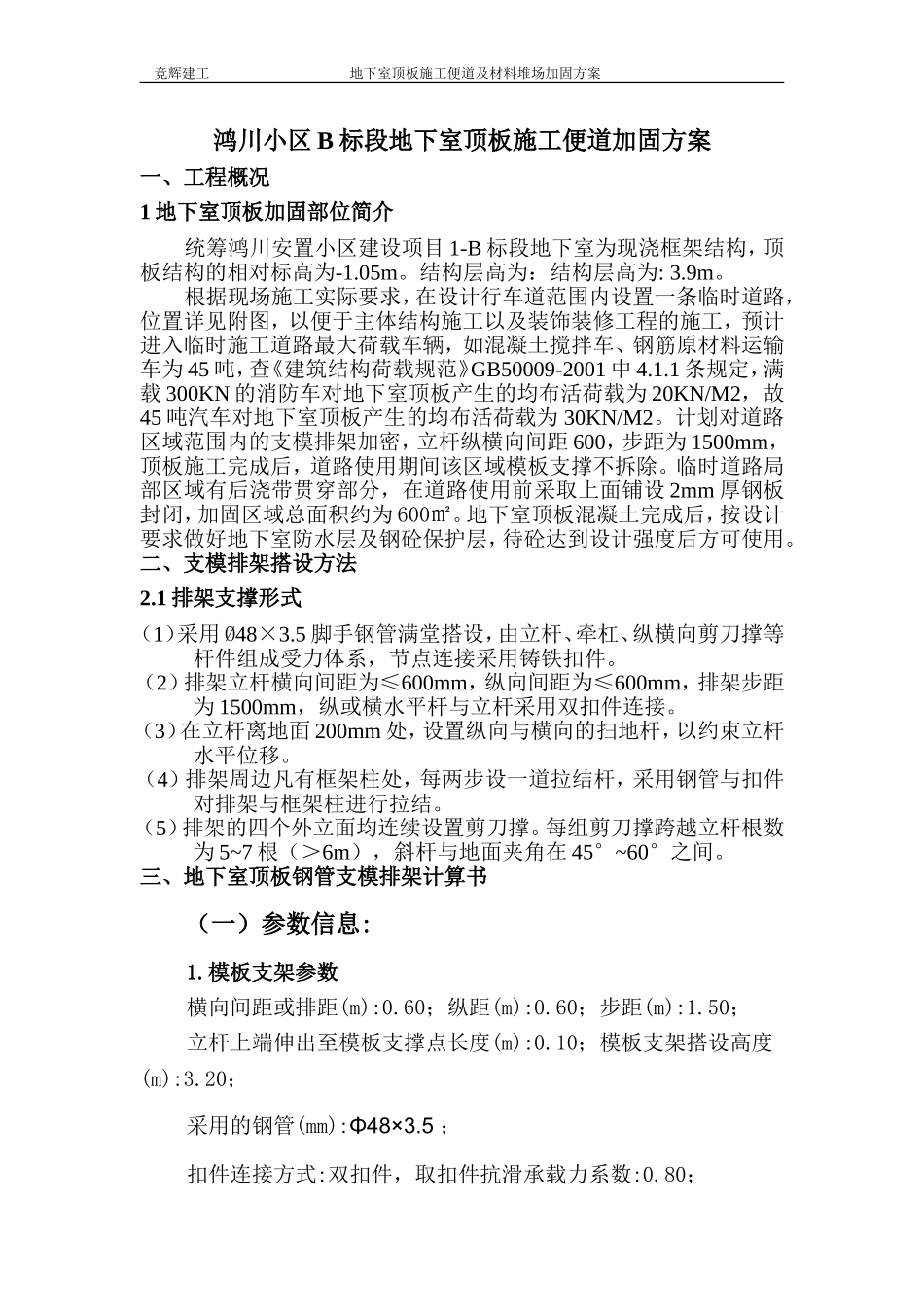

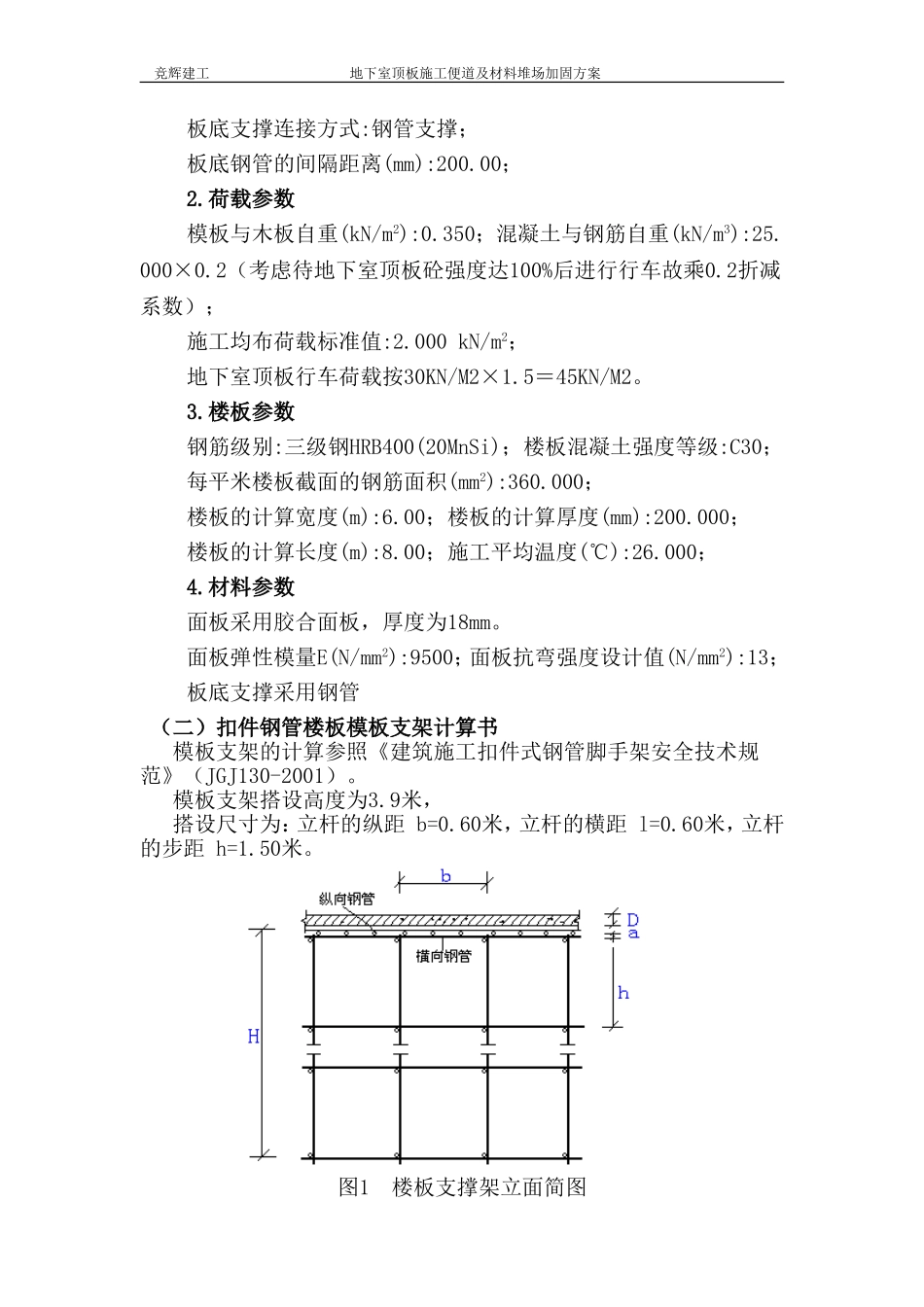

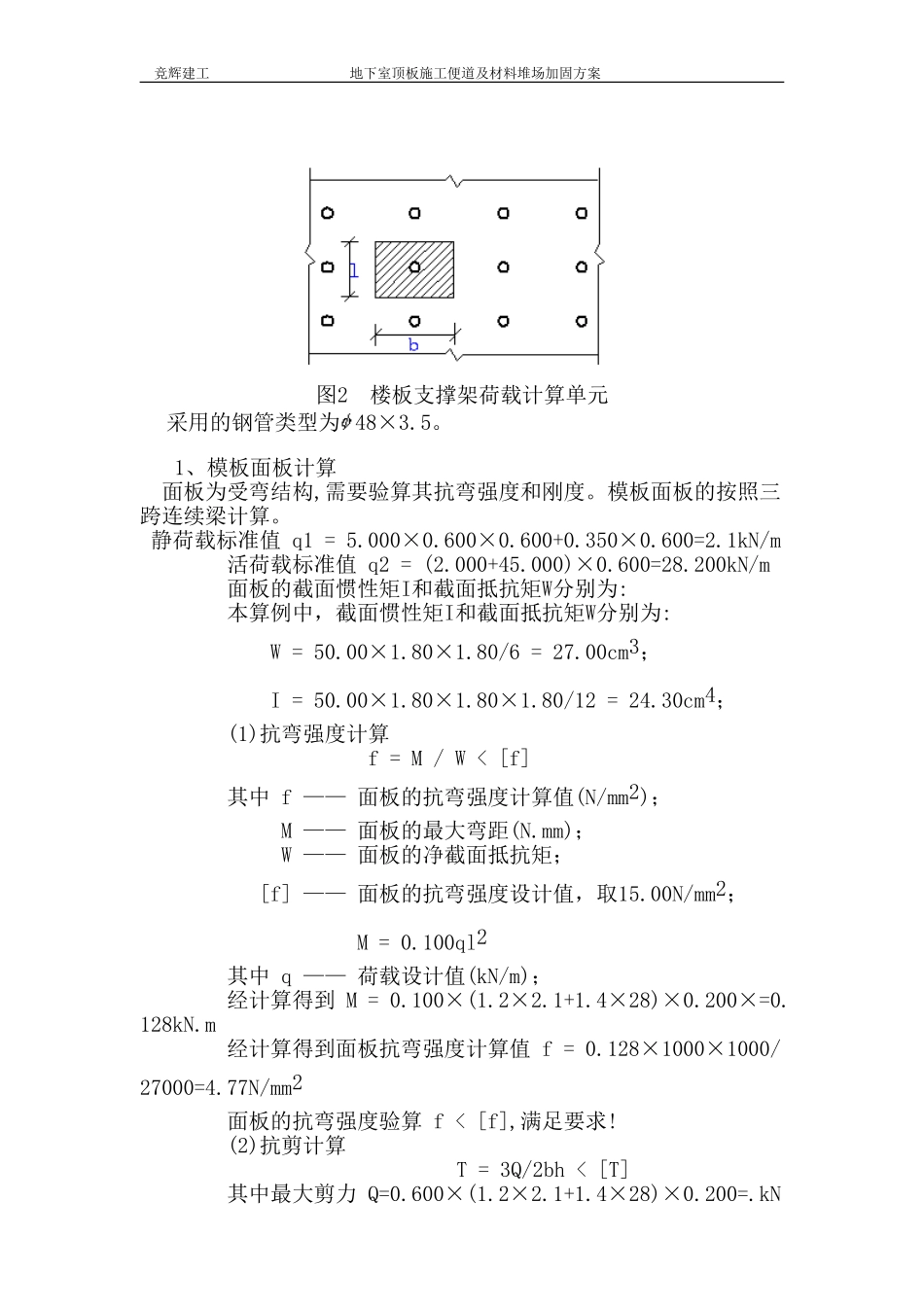

竞辉建工地下室顶板施工便道及材料堆场加固方案鸿川小区B标段地下室顶板施工便道加固方案一、工程概况1地下室顶板加固部位简介统筹鸿川安置小区建设项目1-B标段地下室为现浇框架结构，顶板结构的相对标高为-1.05m。结构层高为：结构层高为:3.9m。根据现场施工实际要求，在设计行车道范围内设置一条临时道路，位置详见附图，以便于主体结构施工以及装饰装修工程的施工，预计进入临时施工道路最大荷载车辆，如混凝土搅拌车、钢筋原材料运输车为45吨，查《建筑结构荷载规范》GB50009-2001中4.1.1条规定，满载300KN的消防车对地下室顶板产生的均布活荷载为20KN/M2，故45吨汽车对地下室顶板产生的均布活荷载为30KN/M2。计划对道路区域范围内的支模排架加密，立杆纵横向间距600，步距为1500mm，顶板施工完成后，道路使用期间该区域模板支撑不拆除。临时道路局部区域有后浇带贯穿部分，在道路使用前采取上面铺设2mm厚钢板封闭，加固区域总面积约为600㎡。地下室顶板混凝土完成后，按设计要求做好地下室防水层及钢砼保护层，待砼达到设计强度后方可使用。二、支模排架搭设方法2.1排架支撑形式（1）采用Ø48×3.5脚手钢管满堂搭设，由立杆、牵杠、纵横向剪刀撑等杆件组成受力体系，节点连接采用铸铁扣件。（2）排架立杆横向间距为≤600mm，纵向间距为≤600mm，排架步距为1500mm，纵或横水平杆与立杆采用双扣件连接。（3）在立杆离地面200mm处，设置纵向与横向的扫地杆，以约束立杆水平位移。（4）排架周边凡有框架柱处，每两步设一道拉结杆，采用钢管与扣件对排架与框架柱进行拉结。（5）排架的四个外立面均连续设置剪刀撑。每组剪刀撑跨越立杆根数为5~7根（＞6m），斜杆与地面夹角在45°~60°之间。三、地下室顶板钢管支模排架计算书（一）参数信息:1.模板支架参数横向间距或排距(m):0.60；纵距(m):0.60；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):3.20；采用的钢管(mm):Φ48×3.5；扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80；竞辉建工地下室顶板施工便道及材料堆场加固方案板底支撑连接方式:钢管支撑；板底钢管的间隔距离(mm):200.00；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000×0.2（考虑待地下室顶板砼强度达100%后进行行车故乘0.2折减系数）；施工均布荷载标准值:2.000kN/m2；地下室顶板行车荷载按30KN/M2×1.5＝45KN/M2。3.楼板参数钢筋级别:三级钢HRB400(20MnSi)；楼板混凝土强度等级:C30；每平米楼板截面的钢筋面积(mm2):360.000；楼板的计算宽度(m):6.00；楼板的计算厚度(mm):200.000；楼板的计算长度(m):8.00；施工平均温度(℃):26.000；4.材料参数面板采用胶合面板，厚度为18mm。面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；板底支撑采用钢管（二）扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。模板支架搭设高度为3.9米，搭设尺寸为：立杆的纵距b=0.60米，立杆的横距l=0.60米，立杆的步距h=1.50米。图1楼板支撑架立面简图竞辉建工地下室顶板施工便道及材料堆场加固方案图2楼板支撑架荷载计算单元采用的钢管类型为48×3.5。1、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值q1=5.000×0.600×0.600+0.350×0.600=2.1kN/m活荷载标准值q2=(2.000+45.000)×0.600=28.200kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W=50.00×1.80×1.80/6=27.00cm3；I=50.00×1.80×1.80×1.80/12=24.30cm4；(1)抗弯强度计算f=M/W<[f]其中f——面板的抗弯强度计算值(N/mm2)；M——面板的最大弯距(N.mm)；W——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取15.00N/mm2；M=0.100ql2其中q——荷载设计值(kN/m)；经计算得到M=0.100×(1.2×2.1+1.4×28)×0.200×=0.128kN.m经计算得到面板抗弯强度计算值f=0.128×1000×1000/27000=4.77N/mm2面板的抗弯强度验算f<[f],满足要求!(2)抗剪计算T=3Q/2bh<[T]其中最大剪力Q=0.600×(1.2×2.1+1.4×28)×0...
