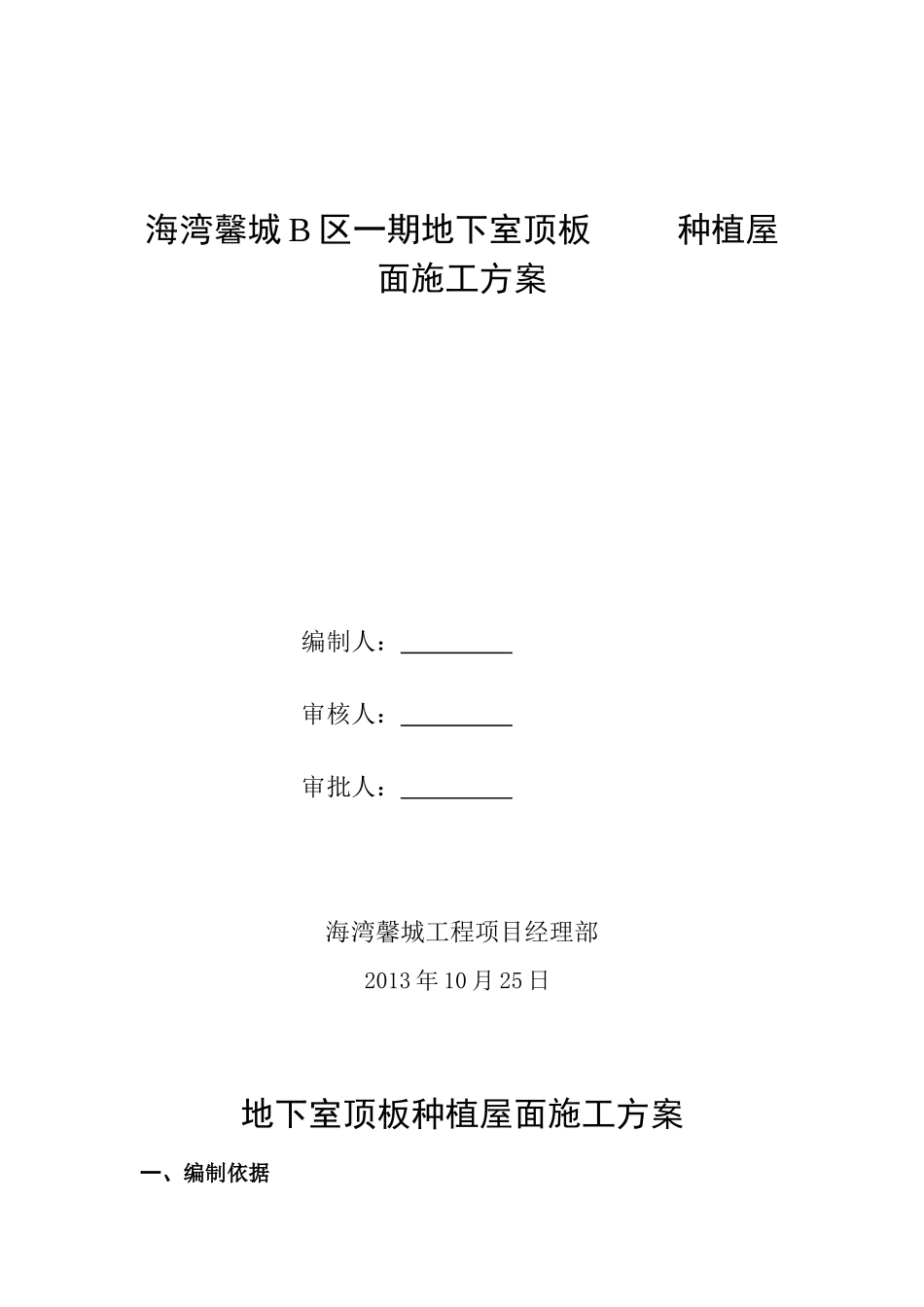

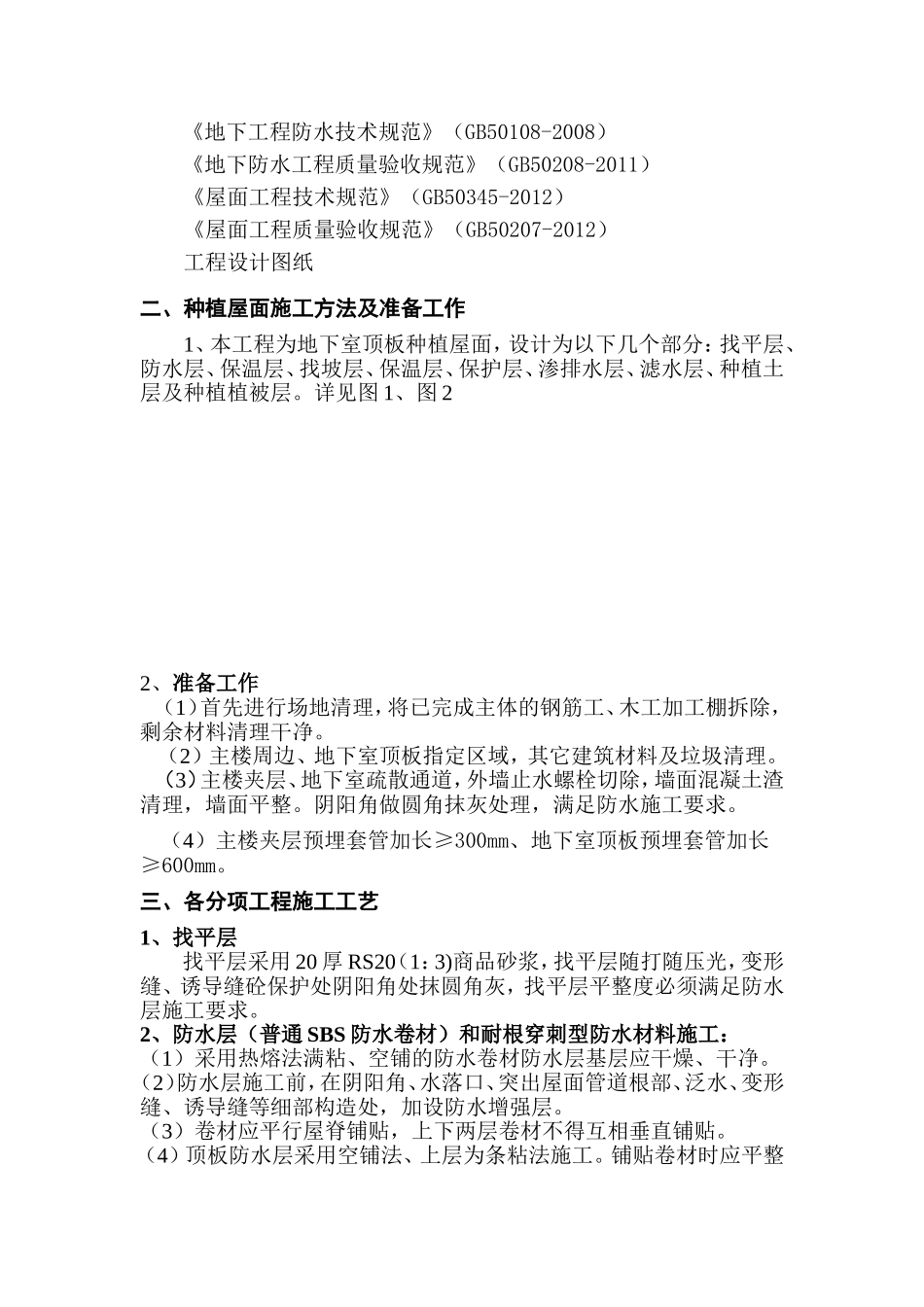

海湾馨城B区一期地下室顶板种植屋面施工方案编制人：审核人：审批人：海湾馨城工程项目经理部2013年10月25日地下室顶板种植屋面施工方案一、编制依据《地下工程防水技术规范》（GB50108-2008）《地下防水工程质量验收规范》（GB50208-2011）《屋面工程技术规范》（GB50345-2012）《屋面工程质量验收规范》（GB50207-2012）工程设计图纸二、种植屋面施工方法及准备工作1、本工程为地下室顶板种植屋面，设计为以下几个部分：找平层、防水层、保温层、找坡层、保温层、保护层、渗排水层、滤水层、种植土层及种植植被层。详见图1、图22、准备工作（1）首先进行场地清理，将已完成主体的钢筋工、木工加工棚拆除，剩余材料清理干净。（2）主楼周边、地下室顶板指定区域，其它建筑材料及垃圾清理。（3）主楼夹层、地下室疏散通道，外墙止水螺栓切除，墙面混凝土渣清理，墙面平整。阴阳角做圆角抹灰处理，满足防水施工要求。（4）主楼夹层预埋套管加长≥300mm、地下室顶板预埋套管加长≥600mm。三、各分项工程施工工艺1、找平层找平层采用20厚RS20（1：3)商品砂浆，找平层随打随压光，变形缝、诱导缝砼保护处阴阳角处抹圆角灰，找平层平整度必须满足防水层施工要求。2、防水层（普通SBS防水卷材）和耐根穿刺型防水材料施工：（1）采用热熔法满粘、空铺的防水卷材防水层基层应干燥、干净。（2）防水层施工前，在阴阳角、水落口、突出屋面管道根部、泛水、变形缝、诱导缝等细部构造处，加设防水增强层。（3）卷材应平行屋脊铺贴，上下两层卷材不得互相垂直铺贴。（4）顶板防水层采用空铺法、上层为条粘法施工。铺贴卷材时应平整顺直，不得扭曲，长边和短边的搭接宽度均不应小于100mm；火焰加热应均匀，以卷材表面沥青熔融至光亮黑色为度，不得欠火或过分加热卷材；具体操作，由持火焰喷枪的工人用抹子做挡板沿搭接线向后移动，喷枪火焰随挡板一起移动，喷枪应紧靠挡板，距离卷材约50～100mm。如下图：搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷枪均匀热熔卷材，搭接缝用小抹子把边抹好，如下图：（5）墙面采用满粘法施工；在管道部位将底层防水施工完成后，长度为≥200mm，卷材防水层与管道接口处用金属箍扎牢，采用密封膏进行密封,为防水增强处理。主楼夹层外墙部分有众多的管线进入室内，需要在结构外墙上设置大小不一的穿墙管，该部位的防水处理直接影响整体外墙的安全性，应严格按照规范施工。防水卷材在该部位的施工做法如图所示：穿墙管根防水做法耐根穿刺型防水层和普通防水层施工方法相同耐根穿刺防水材料的特点如下：具有防水和阻止植物根系穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；又不影响植物正常生长，且对环境无污染；抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强；优异的耐高低温性能，冷热地区均适用；热熔法施工，施工方便且接缝可靠耐久。3、保温层施工保温层采用70（35+35）厚挤塑板，70厚保温板设置在SBS防水层之上，铺设保温板时应接缝密实，压茬铺设。防水层完成后，保温材料由人工倒运至铺设现场，防止破坏防水层。4、找坡层施工根据设计设置2‰找坡层，最薄处20mm厚，适度的坡度有利于多余水分的排泄，避免地下室顶板上长期存水或聚集过多水分而无法排除。（1）找坡层材料为回填土，粒径≤20mm,且不应夹杂物及冻土等。本工程采用中砂回填。（2）首先进行放线、由中轴线向东西两侧，按2‰找好坡度，并做好标记。（3）回填土方由翻斗车运至场地周边，人工、手推车倒运回填，找坡层经找坡、夯实后应坚实、平整。（采用铁滚子、蛙夯）5、保护层（1）采用60厚C20钢筋混凝土保护层，抗渗等级P8，双向￠6中距150，每6m设分隔缝，封内填高分子密封膏。防水层、保温层铺设完成后立即施工保护层。（2）主楼夹层、地下室疏散通道墙面保护层为120厚砖砌筑。（3）B区一期沿南北侧地下室顶板边缘及吊车、升降机位置,距离设备2m处,1:2.5水泥砂浆砌筑370厚保护墙一道，高度为1.2m。保护墙砌筑在已完成的50厚钢筋混凝土保护层之上，防止回填土时将防水层接茬掩盖。6、排水层和过滤层施工（1）排水层与排水管形成整个系统，保证排水畅通。（2）采用15...
