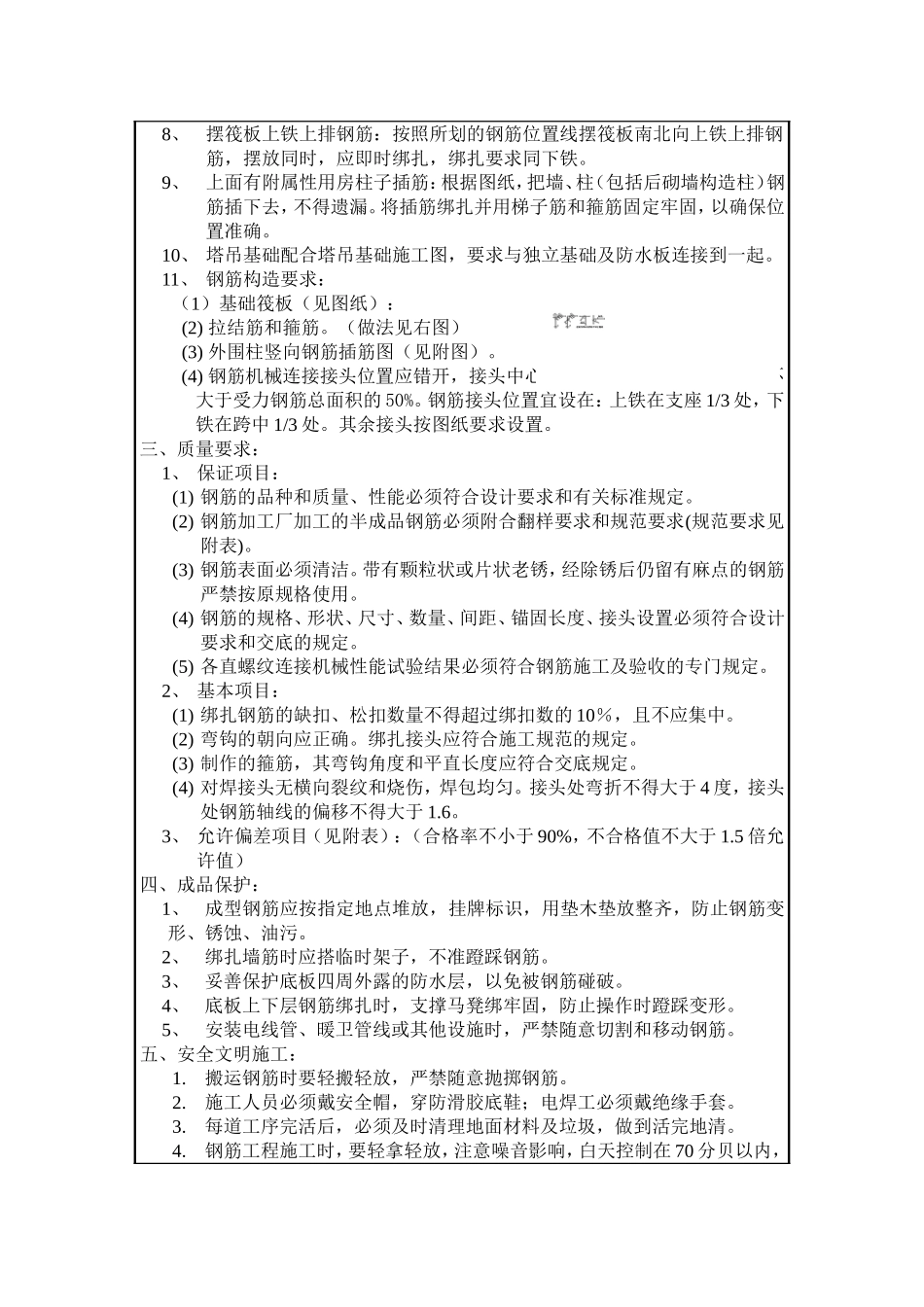

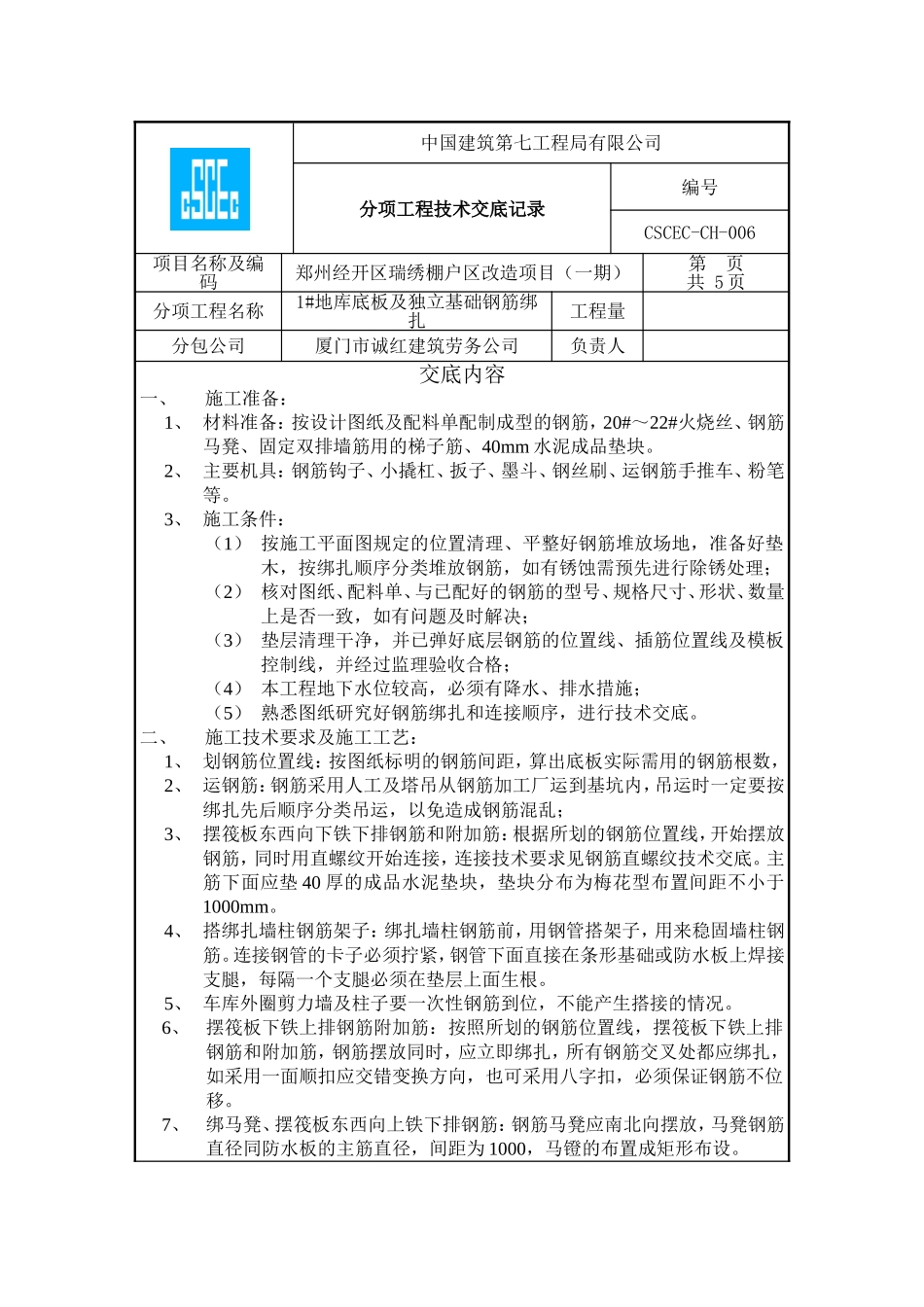

中国建筑第七工程局有限公司分项工程技术交底记录编号CSCEC-CH-006项目名称及编码郑州经开区瑞绣棚户区改造项目（一期）第页共5页分项工程名称1#地库底板及独立基础钢筋绑扎工程量分包公司厦门市诚红建筑劳务公司负责人交底内容一、施工准备：1、材料准备：按设计图纸及配料单配制成型的钢筋，20#～22#火烧丝、钢筋马凳、固定双排墙筋用的梯子筋、40mm水泥成品垫块。2、主要机具：钢筋钩子、小撬杠、扳子、墨斗、钢丝刷、运钢筋手推车、粉笔等。3、施工条件：（1）按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理；（2）核对图纸、配料单、与已配好的钢筋的型号、规格尺寸、形状、数量上是否一致，如有问题及时解决；（3）垫层清理干净，并已弹好底层钢筋的位置线、插筋位置线及模板控制线，并经过监理验收合格；（4）本工程地下水位较高，必须有降水、排水措施；（5）熟悉图纸研究好钢筋绑扎和连接顺序，进行技术交底。二、施工技术要求及施工工艺：1、划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，2、运钢筋：钢筋采用人工及塔吊从钢筋加工厂运到基坑内，吊运时一定要按绑扎先后顺序分类吊运，以免造成钢筋混乱；3、摆筏板东西向下铁下排钢筋和附加筋：根据所划的钢筋位置线，开始摆放钢筋，同时用直螺纹开始连接，连接技术要求见钢筋直螺纹技术交底。主筋下面应垫40厚的成品水泥垫块，垫块分布为梅花型布置间距不小于1000mm。4、搭绑扎墙柱钢筋架子：绑扎墙柱钢筋前，用钢管搭架子，用来稳固墙柱钢筋。连接钢管的卡子必须拧紧，钢管下面直接在条形基础或防水板上焊接支腿，每隔一个支腿必须在垫层上面生根。5、车库外圈剪力墙及柱子要一次性钢筋到位，不能产生搭接的情况。6、摆筏板下铁上排钢筋附加筋：按照所划的钢筋位置线，摆筏板下铁上排钢筋和附加筋，钢筋摆放同时，应立即绑扎，所有钢筋交叉处都应绑扎，如采用一面顺扣应交错变换方向，也可采用八字扣，必须保证钢筋不位移。7、绑马凳、摆筏板东西向上铁下排钢筋：钢筋马凳应南北向摆放，马凳钢筋直径同防水板的主筋直径，间距为1000，马镫的布置成矩形布设。8、摆筏板上铁上排钢筋：按照所划的钢筋位置线摆筏板南北向上铁上排钢筋，摆放同时，应即时绑扎，绑扎要求同下铁。9、上面有附属性用房柱子插筋：根据图纸，把墙、柱（包括后砌墙构造柱）钢筋插下去，不得遗漏。将插筋绑扎并用梯子筋和箍筋固定牢固，以确保位置准确。10、塔吊基础配合塔吊基础施工图，要求与独立基础及防水板连接到一起。11、钢筋构造要求：（1）基础筏板（见图纸）：(2)拉结筋和箍筋。（做法见右图）(3)外围柱竖向钢筋插筋图（见附图）。(4)钢筋机械连接接头位置应错开，接头中心至35d区段内钢筋接头面积不大于受力钢筋总面积的50%。钢筋接头位置宜设在：上铁在支座1/3处，下铁在跨中1/3处。其余接头按图纸要求设置。三、质量要求：1、保证项目：(1)钢筋的品种和质量、性能必须符合设计要求和有关标准规定。(2)钢筋加工厂加工的半成品钢筋必须附合翻样要求和规范要求(规范要求见附表)。(3)钢筋表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规格使用。(4)钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和交底的规定。(5)各直螺纹连接机械性能试验结果必须符合钢筋施工及验收的专门规定。2、基本项目：(1)绑扎钢筋的缺扣、松扣数量不得超过绑扣数的10％，且不应集中。(2)弯钩的朝向应正确。绑扎接头应符合施工规范的规定。(3)制作的箍筋，其弯钩角度和平直长度应符合交底规定。(4)对焊接头无横向裂纹和烧伤，焊包均匀。接头处弯折不得大于4度，接头处钢筋轴线的偏移不得大于1.6。3、允许偏差项目（见附表）：（合格率不小于90%，不合格值不大于1.5倍允许值）四、成品保护：1、成型钢筋应按指定地点堆放，挂牌标识，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。2、绑扎墙筋时应搭临时架子，不准蹬踩钢筋。3、妥善保护底板四周外露的防水层，以免被钢筋碰破。4、底板上下层钢筋绑扎时，支撑马凳绑牢固...
