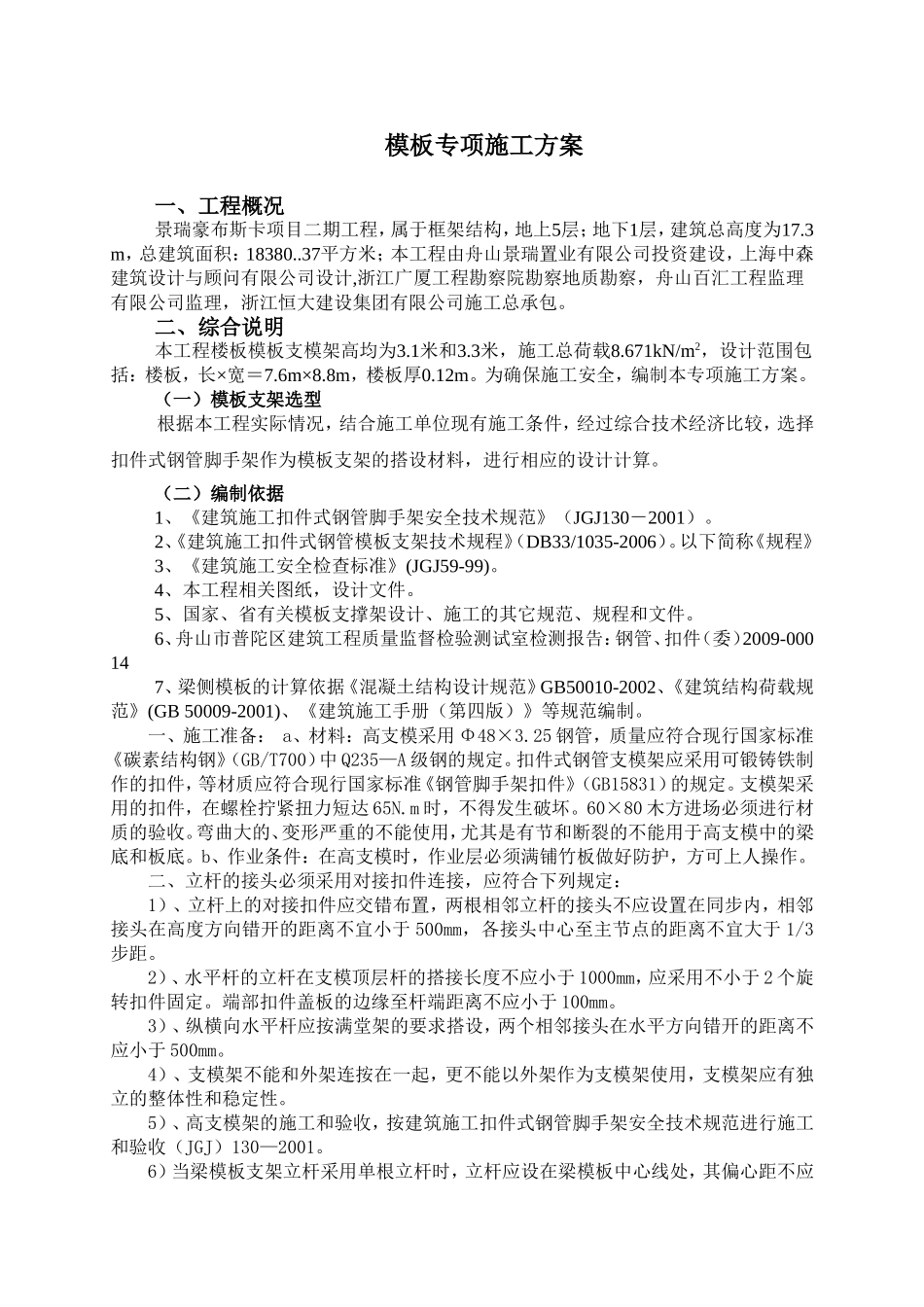

模板专项施工方案一、工程概况景瑞豪布斯卡项目二期工程,属于框架结构,地上5层;地下1层,建筑总高度为17.3m,总建筑面积:18380..37平方米;本工程由舟山景瑞置业有限公司投资建设,上海中森建筑设计与顾问有限公司设计,浙江广厦工程勘察院勘察地质勘察,舟山百汇工程监理有限公司监理,浙江恒大建设集团有限公司施工总承包。二、综合说明本工程楼板模板支模架高均为3.1米和3.3米,施工总荷载8.671kN/m2,设计范围包括:楼板,长×宽=7.6m×8.8m,楼板厚0.12m。为确保施工安全,编制本专项施工方案。(一)模板支架选型根据本工程实际情况,结合施工单位现有施工条件,经过综合技术经济比较,选择扣件式钢管脚手架作为模板支架的搭设材料,进行相应的设计计算。(二)编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。2、《建筑施工扣件式钢管模板支架技术规程》(DB33/1035-2006)。以下简称《规程》3、《建筑施工安全检查标准》(JGJ59-99)。4、本工程相关图纸,设计文件。5、国家、省有关模板支撑架设计、施工的其它规范、规程和文件。6、舟山市普陀区建筑工程质量监督检验测试室检测报告:钢管、扣件(委)2009-000147、梁侧模板的计算依据《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《建筑施工手册(第四版)》等规范编制。一、施工准备:a、材料:高支模采用Φ48×3.25钢管,质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235—A级钢的规定。扣件式钢管支模架应采用可锻铸铁制作的扣件,等材质应符合现行国家标准《钢管脚手架扣件》(GB15831)的规定。支模架采用的扣件,在螺栓拧紧扭力短达65N.m时,不得发生破坏。60×80木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用,尤其是有节和断裂的不能用于高支模中的梁底和板底。b、作业条件:在高支模时,作业层必须满铺竹板做好防护,方可上人操作。二、立杆的接头必须采用对接扣件连接,应符合下列规定:1)、立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,相邻接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于1/3步距。2)、水平杆的立杆在支模顶层杆的搭接长度不应小于1000mm,应采用不小于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。3)、纵横向水平杆应按满堂架的要求搭设,两个相邻接头在水平方向错开的距离不应小于500mm。4)、支模架不能和外架连按在一起,更不能以外架作为支模架使用,支模架应有独立的整体性和稳定性。5)、高支模架的施工和验收,按建筑施工扣件式钢管脚手架安全技术规范进行施工和验收(JGJ)130—2001。6)当梁模板支架立杆采用单根立杆时,立杆应设在梁模板中心线处,其偏心距不应大于25mm。7)满堂架四边与中间每隔四排支架,立杆应设置一道纵向剪刀撑,由底至顶连续设置。8)高于4m的模板支架,其两端与中间,每4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。三、安全措施及要求1、所有操作人员应进入现场后,应做好进场三级教育,并做好会议记录,进行详细的安全技术交底。2、架子工作业时,必须佩带好安全帽、系好安全带,严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业,工具及零件应放在工具包内,服从指挥,集中思想、相互配合,拆除下来的材料不乱抛、乱扔。支模架作业下方不准站人,架子工不准在架子上打闹、嬉笑。3、每一楼层支模架搭设完毕后,必须验收合格后方可使用。4、高空作业遇六级以上大风时,应停止高空作业。5、及时收集气象资料,并通知全体施工人员,便于安排工作和进一步采取措施。板模板(扣件钢管架)计算书一、参数信息1.模板支架参数横向间距或排距(m):0.80;纵距(m):0.80;步距(m):1.60;立杆上端伸出至模板支撑点长度(m):0.10;模板支架搭设高度(m):3.40;采用的钢管(mm):Φ48×3.25;板底支撑连接方式:方木支撑;立杆承重连接方式:双扣件,取扣件抗滑承载力系数:0.80;2.荷载参数模板与木板自重(kN/m2):0.350;混凝土与钢筋自重(kN/m3):25.000;施工均布荷载标准值(kN/m2):1.000;3.材料参数面板采用胶合面板,厚度为18m...
