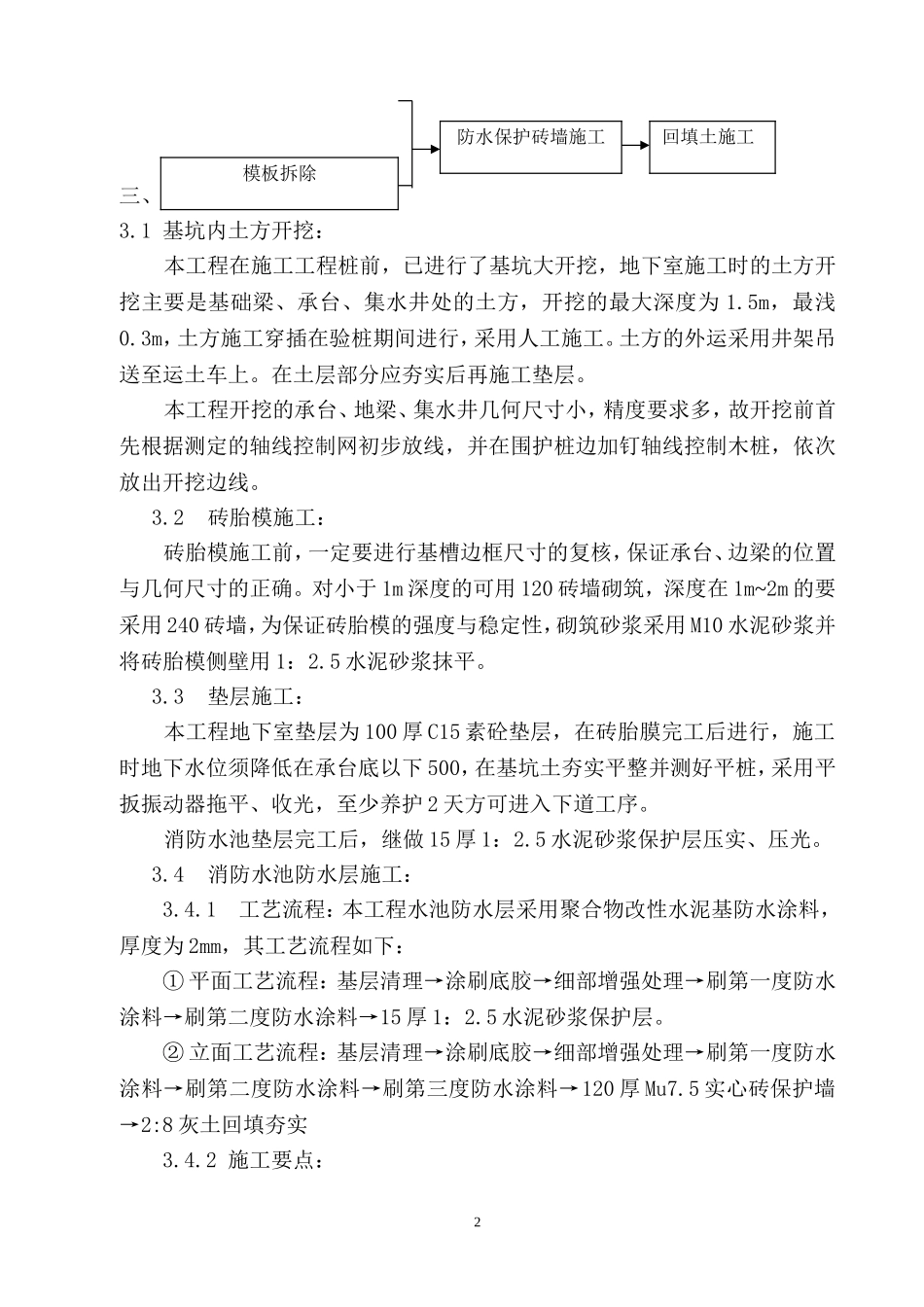

地下室工程施工组织设计一、工程概况及施工特点：1.1工程概况凤凰花园商住楼是一座集商场、住宅为一体的高层建筑。占地面积约1700m2，总建筑面积32463m2。设有地下室一层，为平战结合六级人防，平时停车，战时六级人防。地下室开挖深度为5.0M。本工程为框剪结构，基本柱网7.4m×7.4m。墙、柱、楼板、屋面均采用现浇砼。基础底板面积约1700m2，砼体积近1500m3。砼强度等级为C30。底板厚度450mm，单桩承台大部分高为1.0m，部分高为1.2m，群桩承台高为1.8m。地下室外墙厚度为400mm，内墙厚度为300mm。砼强度等级C40。框架柱截面主要有1100×1100mm，1000×1000mm,950×950mm,500×500mm,800×800mm等，砼强度等级为C40。1.2施工特点1.3功能多，车道、水池将是施工中的难点。1.4地下室底板砼数量大，浇筑时间长，应确定好浇筑顺序，避免出现施工缝。1.5电梯井承台面积大（11.2m×10.8m），高度1.8m。属大体积砼，应采取措施减少砼的水化热，控制砼内外温差≤26。C，避免产生表面裂缝或贯穿性裂缝。1.6外墙厚度大、标号高，且为结构自防水。施工中应防止出现裂缝而引起外墙渗水。二、施工工艺：1垫层弹线消防水池底板防水层施工桩位、柱网、墙体轴线复核底板砼养护柱、墙插筋底板边模、外墙模板地下室底板砼施工地下室底板钢筋绑扎地下一层柱、墙钢筋地下室柱、墙体及地下室顶板、梁板模板地下室柱、墙及车道砼施工测量定位承台、基础梁土方、砍桩头砖胎模砌筑消防水池砖胎模抹灰C15底板垫层施工地下室外墙侧模拆除、养护地下室顶板砼施工消防水池外墙防水施工地下室顶板梁板钢筋三、主要施工方法：3.1基坑内土方开挖：本工程在施工工程桩前，已进行了基坑大开挖，地下室施工时的土方开挖主要是基础梁、承台、集水井处的土方，开挖的最大深度为1.5m，最浅0.3m，土方施工穿插在验桩期间进行，采用人工施工。土方的外运采用井架吊送至运土车上。在土层部分应夯实后再施工垫层。本工程开挖的承台、地梁、集水井几何尺寸小，精度要求多，故开挖前首先根据测定的轴线控制网初步放线，并在围护桩边加钉轴线控制木桩，依次放出开挖边线。3.2砖胎模施工：砖胎模施工前，一定要进行基槽边框尺寸的复核，保证承台、边梁的位置与几何尺寸的正确。对小于1m深度的可用120砖墙砌筑，深度在1m~2m的要采用240砖墙，为保证砖胎模的强度与稳定性，砌筑砂浆采用M10水泥砂浆并将砖胎模侧壁用1：2.5水泥砂浆抹平。3.3垫层施工：本工程地下室垫层为100厚C15素砼垫层，在砖胎膜完工后进行，施工时地下水位须降低在承台底以下500，在基坑土夯实平整并测好平桩，采用平扳振动器拖平、收光，至少养护2天方可进入下道工序。消防水池垫层完工后，继做15厚1：2.5水泥砂浆保护层压实、压光。3.4消防水池防水层施工：3.4.1工艺流程：本工程水池防水层采用聚合物改性水泥基防水涂料，厚度为2mm，其工艺流程如下：①平面工艺流程：基层清理→涂刷底胶→细部增强处理→刷第一度防水涂料→刷第二度防水涂料→15厚1：2.5水泥砂浆保护层。②立面工艺流程：基层清理→涂刷底胶→细部增强处理→刷第一度防水涂料→刷第二度防水涂料→刷第三度防水涂料→120厚Mu7.5实心砖保护墙→2:8灰土回填夯实3.4.2施工要点：2防水保护砖墙施工回填土施工模板拆除①涂刷底胶：涂刷底胶相当卷材防水的刷冷底子油工序，目的是隔绝基层潮气，提高涂料防水层与基层的粘结力，先用油漆刷蘸底胶在阴阳角等复杂部位均匀涂刷一遍，再用长把滚刷在大面积基层上均匀地涂刷底胶，要注意涂刷均匀、厚薄一致，不得漏涂。一般涂底用量以每平方米0.15~0.2kg为宜。涂刷后应间隔4h以上（具体时间应根据施工温度测定），待底胶料固化干燥后，方可施工下道工序。②涂膜防水层施工：a.查看水泥基防水涂料防水性能指标，操作方法及注意事项并事先经检验合格，充分做好准备，报监理认可才正式投入使用。b.细部增强处理：在基层底胶表干后，应先在阴阳角、管根等细部进行增强涂布，即做一布二涂附加层，其做法：第一道涂膜固化后，沿阴阳角密实铺贴玻璃纤维布，管根周围要十字交叉铺贴，同时涂刷防水材料，固化后再涂布二道涂膜；c.平面涂膜防水层：第一道涂层、将已调...
