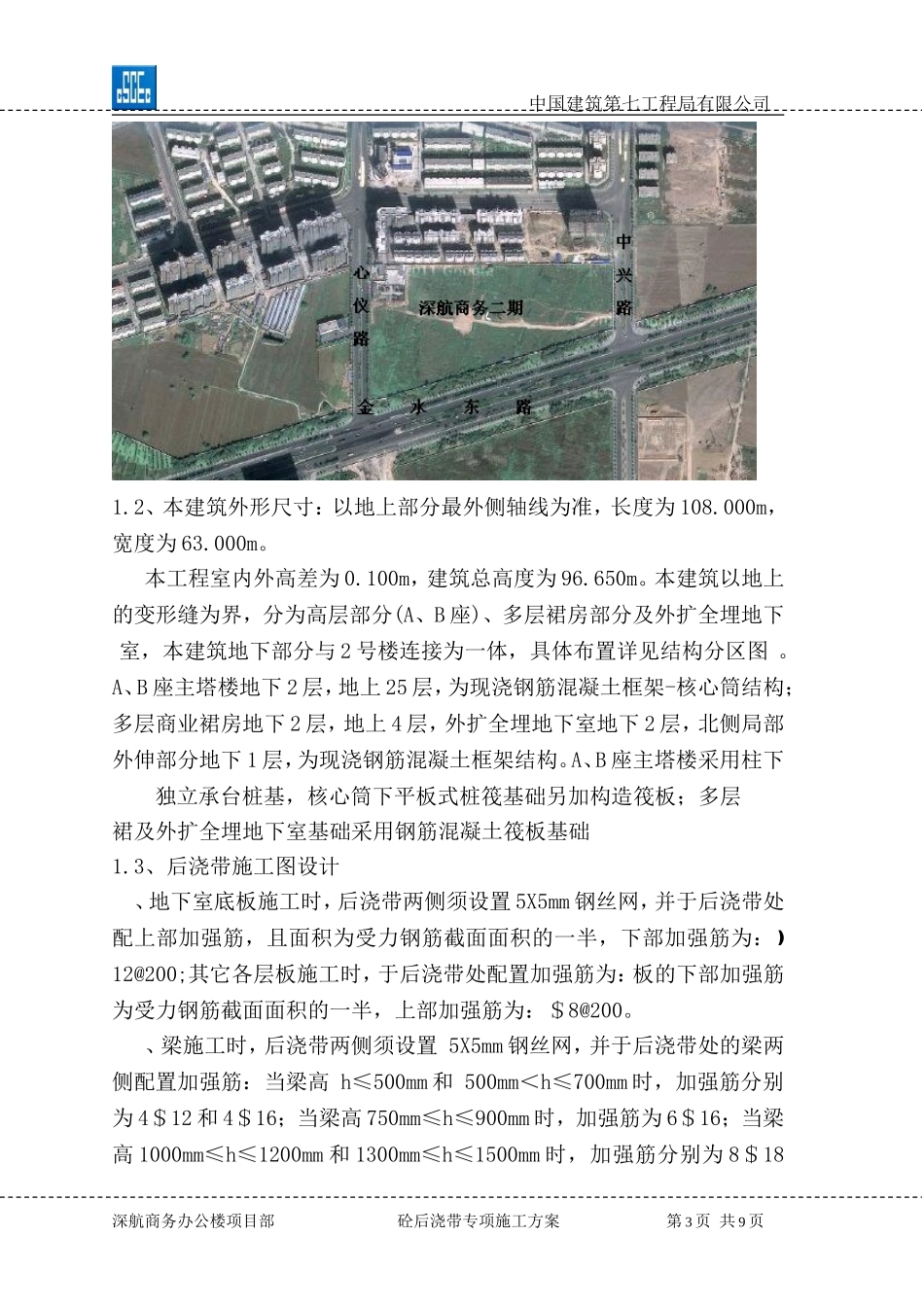

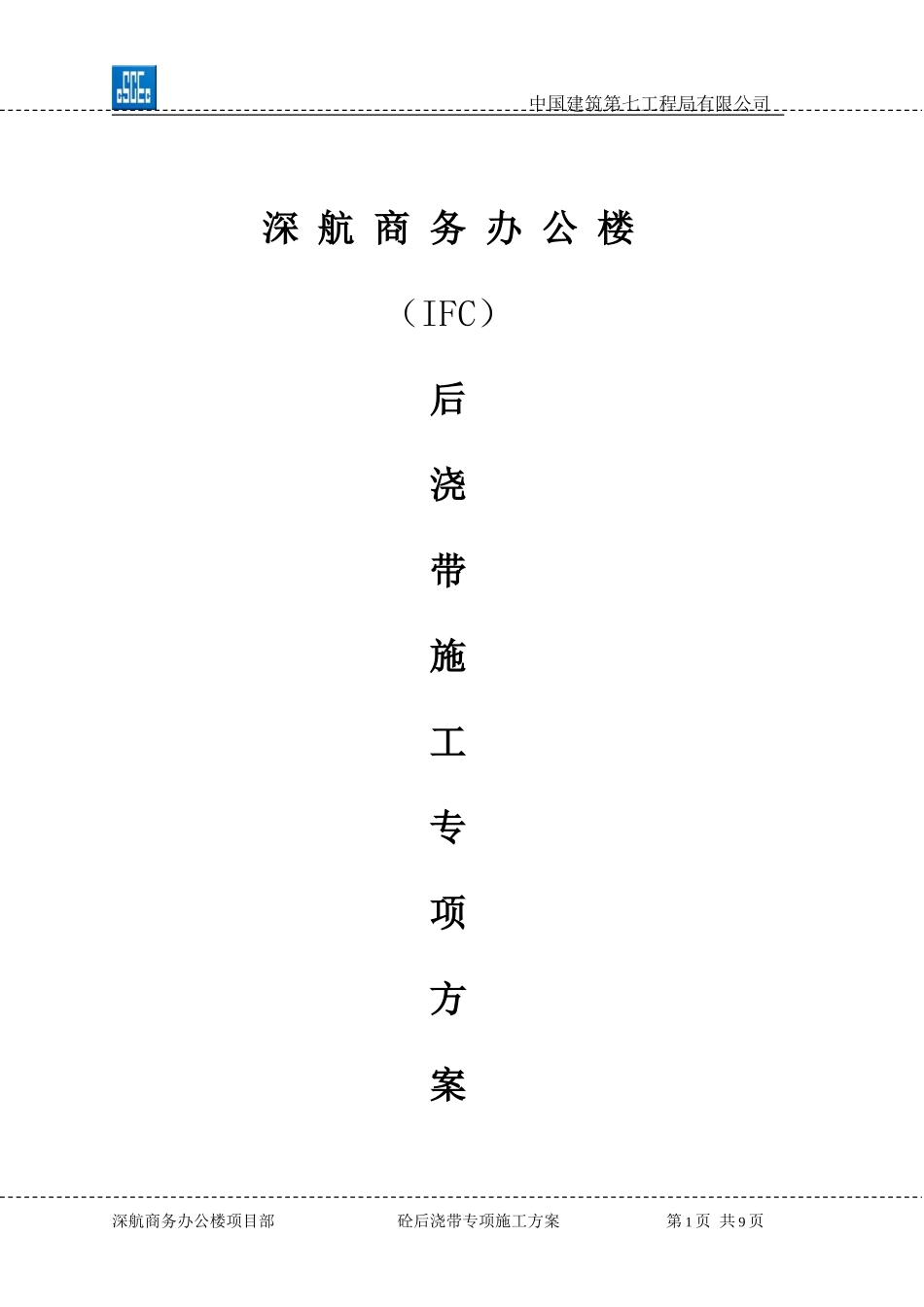

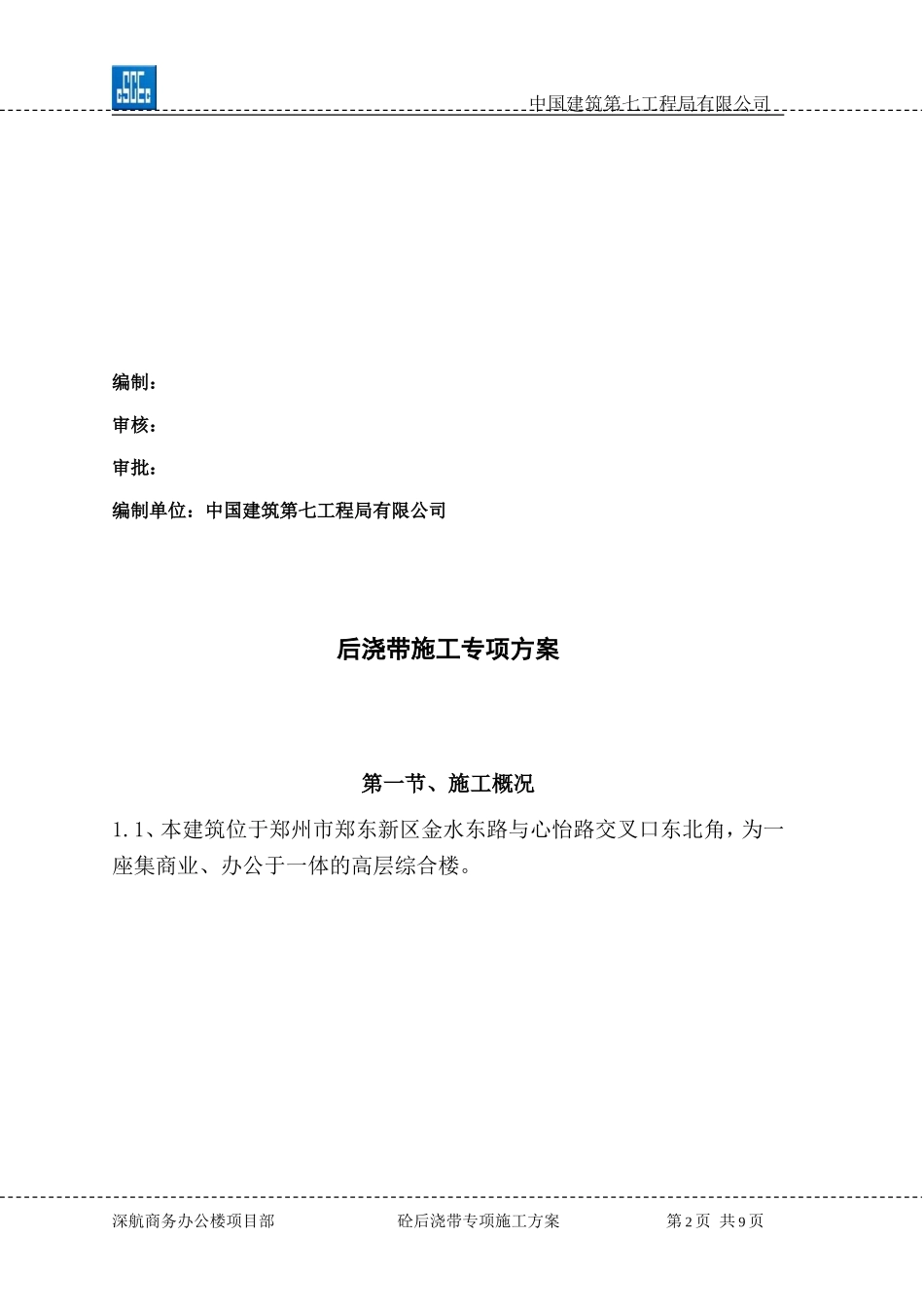

中国建筑第七工程局有限公司深航商务办公楼（IFC）后浇带施工专项方案深航商务办公楼项目部砼后浇带专项施工方案第1页共9页中国建筑第七工程局有限公司编制：审核：审批：编制单位：中国建筑第七工程局有限公司后浇带施工专项方案第一节、施工概况1.1、本建筑位于郑州市郑东新区金水东路与心怡路交叉口东北角，为一座集商业、办公于一体的高层综合楼。深航商务办公楼项目部砼后浇带专项施工方案第2页共9页中国建筑第七工程局有限公司1.2、本建筑外形尺寸：以地上部分最外侧轴线为准，长度为108.000m，宽度为63.000m。本工程室内外高差为0.100m，建筑总高度为96.650m。本建筑以地上的变形缝为界，分为高层部分(A、B座)、多层裙房部分及外扩全埋地下室，本建筑地下部分与2号楼连接为一体，具体布置详见结构分区图。A、B座主塔楼地下2层，地上25层，为现浇钢筋混凝土框架-核心筒结构；多层商业裙房地下2层，地上4层，外扩全埋地下室地下2层，北侧局部外伸部分地下1层，为现浇钢筋混凝土框架结构。A、B座主塔楼采用柱下独立承台桩基，核心筒下平板式桩筏基础另加构造筏板；多层裙及外扩全埋地下室基础采用钢筋混凝土筏板基础1.3、后浇带施工图设计、地下室底板施工时，后浇带两侧须设置5X5mm钢丝网，并于后浇带处配上部加强筋，且面积为受力钢筋截面面积的一半，下部加强筋为：ƒ12@200;其它各层板施工时，于后浇带处配置加强筋为：板的下部加强筋为受力钢筋截面面积的一半，上部加强筋为：＄8@200。、梁施工时，后浇带两侧须设置5X5mm钢丝网，并于后浇带处的梁两侧配置加强筋：当梁高h≤500mm和500mm＜h≤700mm时，加强筋分别为4＄12和4＄16；当梁高750mm≤h≤900mm时，加强筋为6＄16；当梁高1000mm≤h≤1200mm和1300mm≤h≤1500mm时，加强筋分别为8＄18深航商务办公楼项目部砼后浇带专项施工方案第3页共9页中国建筑第七工程局有限公司和8＄20；加强筋伸入缝两侧混凝土内的长度为钢筋的受拉锚固长度。、地下室外围墙后浇带加强筋面积为原墙体配筋面积的一半即加强筋间距为原墙体钢筋间距的两倍。、施工时，后浇带两边必须支撑好，直到后浇带封闭且混凝土强度达到设计强度后方可拆除。、基础后浇带封闭前要求施工时覆盖，以免杂物垃圾掉落难于清理。并由施工单位提出清除杂物垃圾的措施。、浇注后浇带的混凝土采用比原结构混凝土强度高一级的微膨胀混凝土。后浇带(1)为沉降后浇带，浇注时间为待主楼封顶后根据沉降观测结果由设计单位确定，但最早不得少于60天；后浇带(2)为混凝土收缩变形后浇带，浇注时间为该层楼板混凝土浇筑完毕60天以后。第二节、底板后浇带施工措施一、底板后浇带施工措施1、底板后浇带支模：1.1、底板后浇带采用钢筋作骨架铺三层钢丝模板支护。钢筋骨架做法：竖向立筋采用φ25钢筋，间距250；水平筋φ18钢筋，间距200。钢丝网做法：10目拨花钢丝网、5目钢丝网、3目钢丝网各一层，绑扎于钢筋骨架上。深航商务办公楼项目部砼后浇带专项施工方案第4页共9页中国建筑第七工程局有限公司（附图一）1.2、为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗砼侧压力加设斜拉筋和水平拉筋。深航商务办公楼项目部砼后浇带专项施工方案第5页共9页中国建筑第七工程局有限公司（附图二）1.3、后浇带支模施工要求：钢板止水片严禁钻孔，止水片处立筋应断开，与止水片的锚固筋焊接。二、底板后浇带的保护措施1、底板后浇带施工构造后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的砼土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距10m，发生集水时用小型水泵抽排。2、后浇带临时封闭措施后浇带放置期间，为防止杂物、污水进入带内，采取以下封闭措施：在底板后浇带两侧砌筑120宽，120高的砖带。砌体为M10。砂浆用MU5；砖带与底板面转角处用1：2水泥砂浆抹灰。上部用18mm厚胶合板板封闭。深航商务办公楼项目部砼后浇带专项施工方案第6页共9页中国建筑第七工程局有限公司三、梁、板后浇带施工方法1、梁、板后浇带支模梁、板后浇带支模采用钢筋骨架铺钢丝网支护，参底板后...
