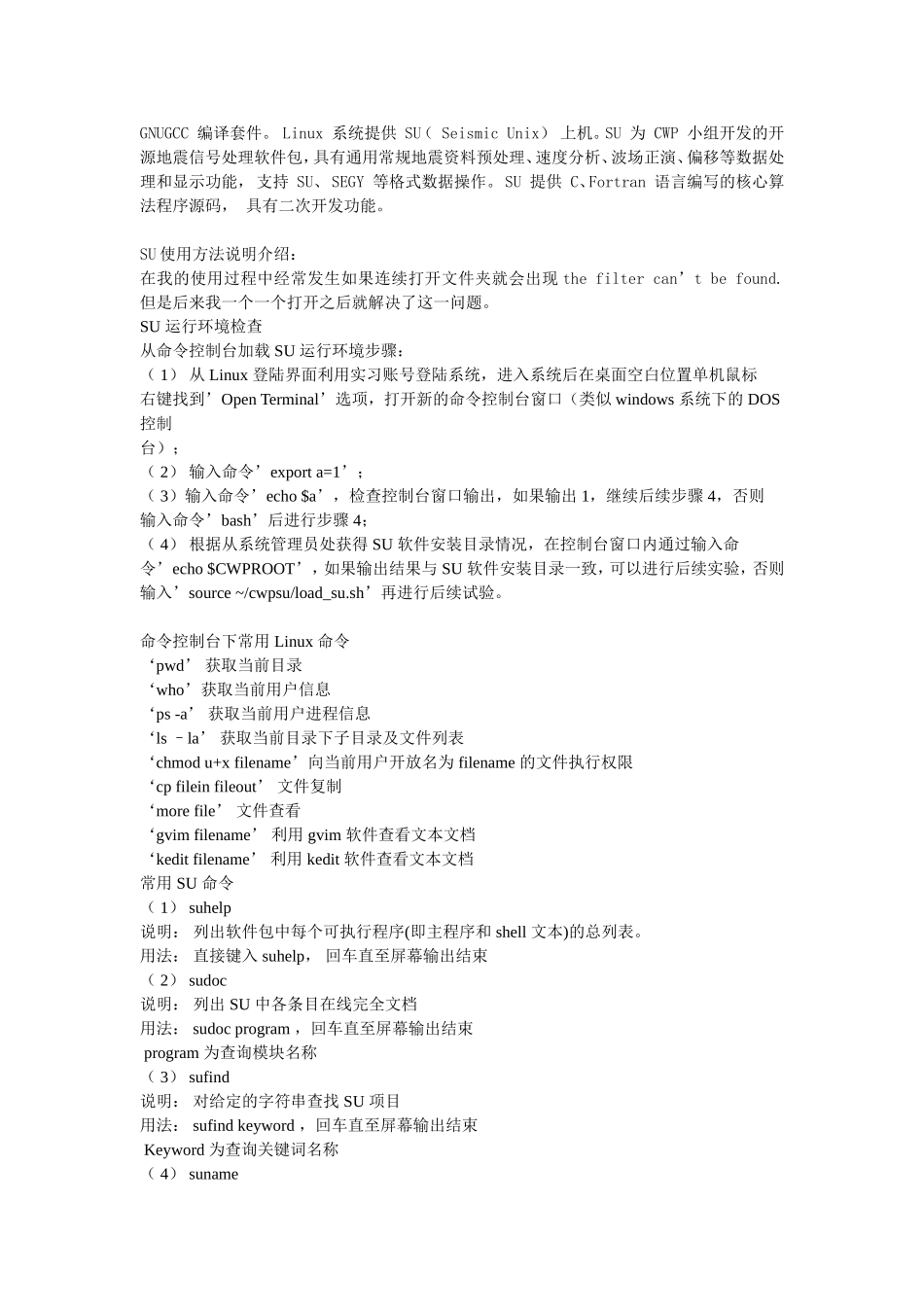

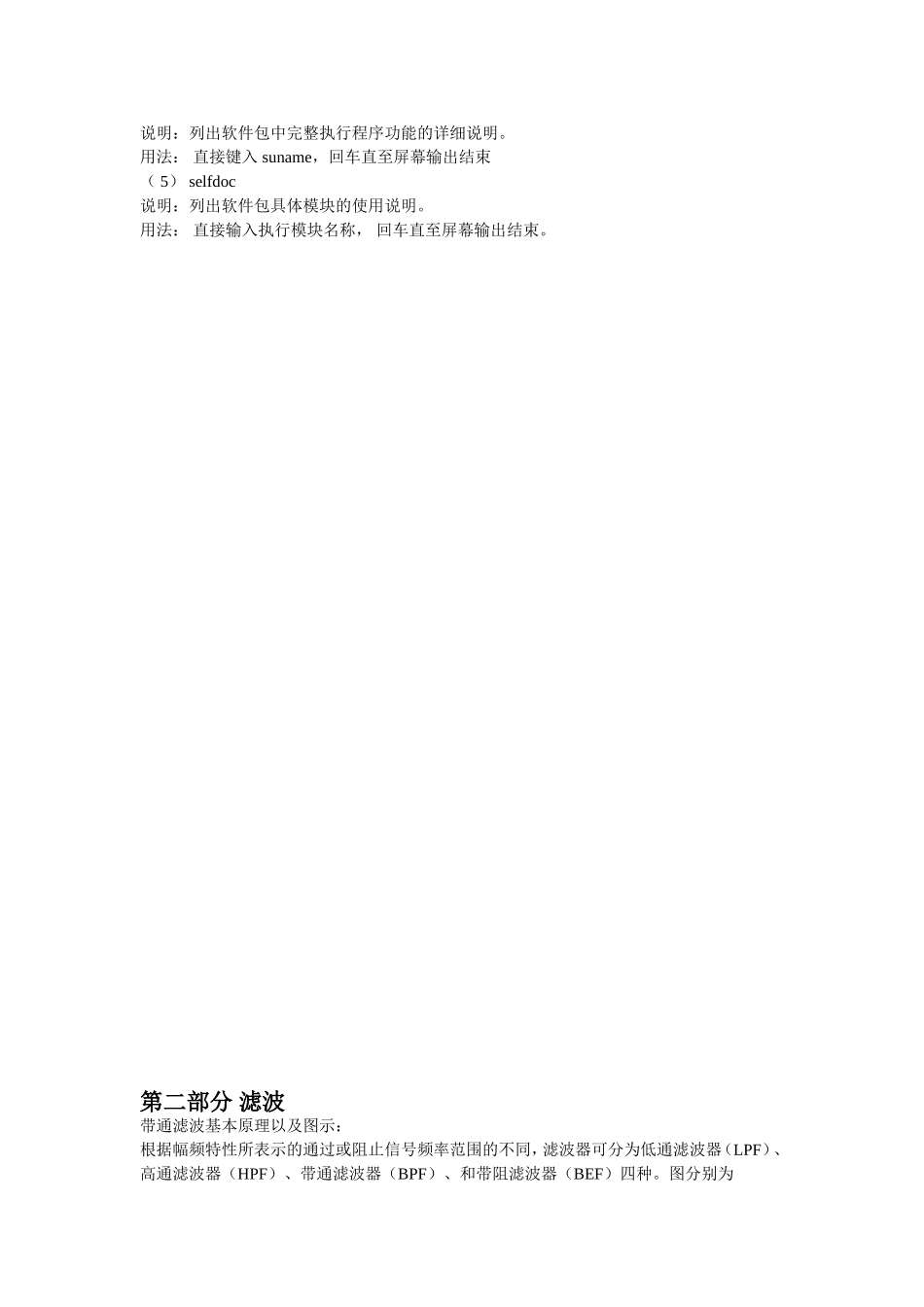

地震资料处理上机实习姓名：李梦谨班级：061123指导老师：卞爱飞同组成员：郑思源完成日期：2014.5.14第一部分SU基础实验条件简介：物探楼315实验室提供安装英文版Linux64位操作系统的微机工作站，该系统自带GNUGCC编译套件。Linux系统提供SU（SeismicUnix）上机。SU为CWP小组开发的开源地震信号处理软件包，具有通用常规地震资料预处理、速度分析、波场正演、偏移等数据处理和显示功能，支持SU、SEGY等格式数据操作。SU提供C、Fortran语言编写的核心算法程序源码，具有二次开发功能。SU使用方法说明介绍：在我的使用过程中经常发生如果连续打开文件夹就会出现thefiltercan’tbefound.但是后来我一个一个打开之后就解决了这一问题。SU运行环境检查从命令控制台加载SU运行环境步骤：（1）从Linux登陆界面利用实习账号登陆系统，进入系统后在桌面空白位置单机鼠标右键找到’OpenTerminal’选项，打开新的命令控制台窗口（类似windows系统下的DOS控制台）；（2）输入命令’exporta=1’；（3）输入命令’echo$a’，检查控制台窗口输出，如果输出1，继续后续步骤4，否则输入命令’bash’后进行步骤4；（4）根据从系统管理员处获得SU软件安装目录情况，在控制台窗口内通过输入命令’echo$CWPROOT’，如果输出结果与SU软件安装目录一致，可以进行后续实验，否则输入’source~/cwpsu/load_su.sh’再进行后续试验。命令控制台下常用Linux命令‘pwd’获取当前目录‘who’获取当前用户信息‘ps-a’获取当前用户进程信息‘ls–la’获取当前目录下子目录及文件列表‘chmodu+xfilename’向当前用户开放名为filename的文件执行权限‘cpfileinfileout’文件复制‘morefile’文件查看‘gvimfilename’利用gvim软件查看文本文档‘keditfilename’利用kedit软件查看文本文档常用SU命令（1）suhelp说明：列出软件包中每个可执行程序(即主程序和shell文本)的总列表。用法：直接键入suhelp，回车直至屏幕输出结束（2）sudoc说明：列出SU中各条目在线完全文档用法：sudocprogram，回车直至屏幕输出结束program为查询模块名称（3）sufind说明：对给定的字符串查找SU项目用法：sufindkeyword，回车直至屏幕输出结束Keyword为查询关键词名称（4）suname说明：列出软件包中完整执行程序功能的详细说明。用法：直接键入suname，回车直至屏幕输出结束（5）selfdoc说明：列出软件包具体模块的使用说明。用法：直接输入执行模块名称，回车直至屏幕输出结束。第二部分滤波带通滤波基本原理以及图示：根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、和带阻滤波器（BEF）四种。图分别为图分别为四种滤波器的实际幅频特性的示意图。滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频率范围）的信号通过，而其它频率的信号幅值均要受到衰减或抑制。这些网络可以由RLC元件或RC元件构成的无源滤波器，也可由RC元件和有源器件构成的有源滤波器。Su中带通滤波模块使用方法：f为频率控制点，amps为对应频率控制点的振幅值，&表示后台运行，[]表示方括号内的参数有默认值，可选填。对于标准的频率域带通滤波器，4个控制频点及相应频点振幅谱即可确定一个带通滤波器的形态。实验数据带通滤波处理及分析：原始数据：通过低通滤波器，高频成分被去除，例如面波等。高通滤波器去除低频成分。带通滤波器相当于两个低通滤波器相减。第三部分偏移FD,stolt，gazdag，pspi偏移方法的基本原理：叠前偏移:使CSP道集记录或COF道集记录中的反射波归位,绕射波收敛叠后偏移:基于水平叠加剖面，采用爆炸反射面概念实现倾斜反射层归位和绕射波收敛Stolt偏移法设为的二维傅里叶变换，对（1.2.1）式进行上述变换得到：将（1.2.3）式代入上式有按上行波取正号并对微分得：对做二维傅里叶逆变换得到：就是要求取的偏移剖面。Gazdag相移法对标量波动方程（1.2.1）相对x和t做二维傅里叶变换得到：式中。求解（1.2.9）式得出F-k域的向下外推公式偏移成像公式是把上式变换回到空间-时间域，并取t=0时刻的波场值为成像值。即FD,stolt，gazd...
