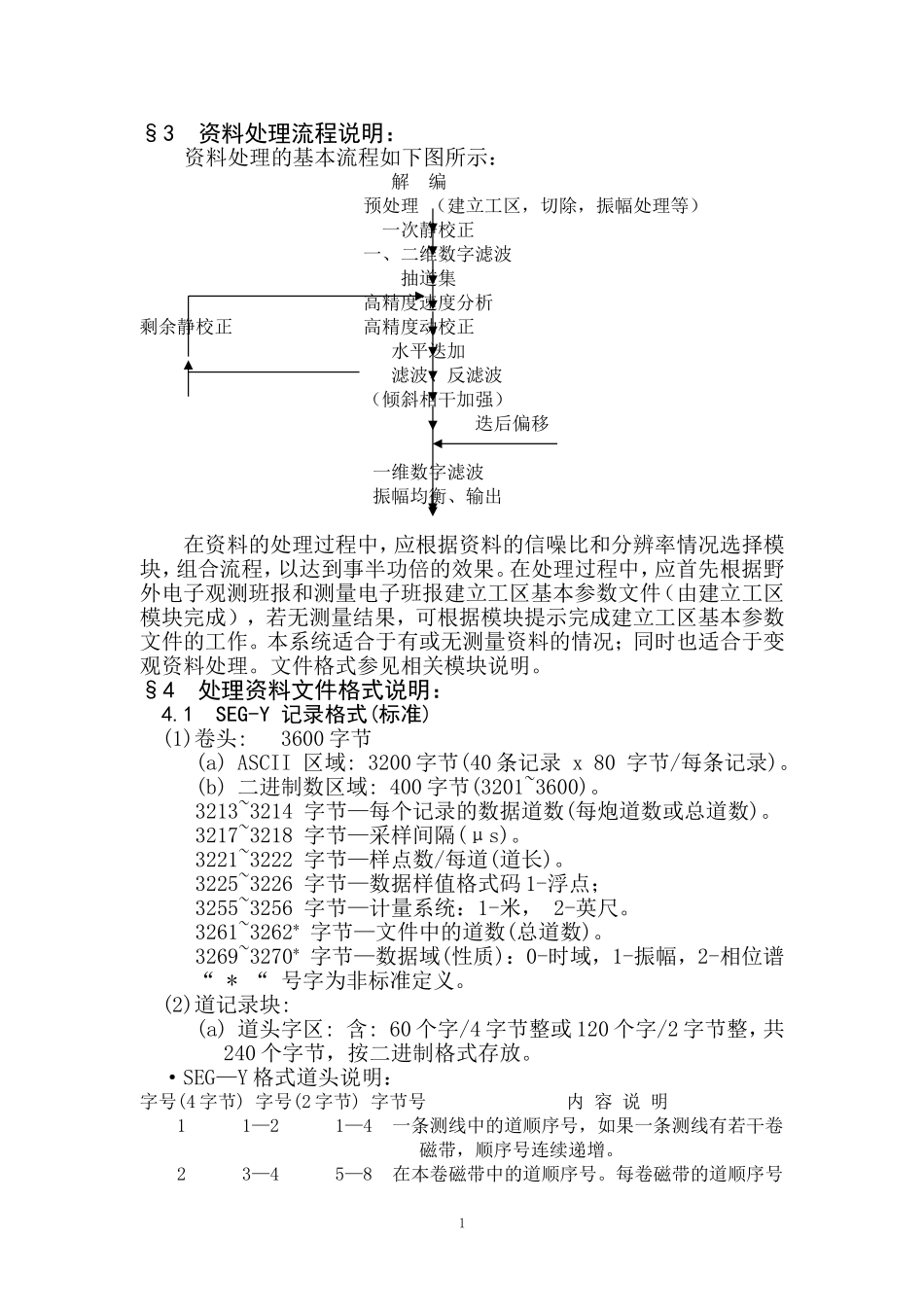

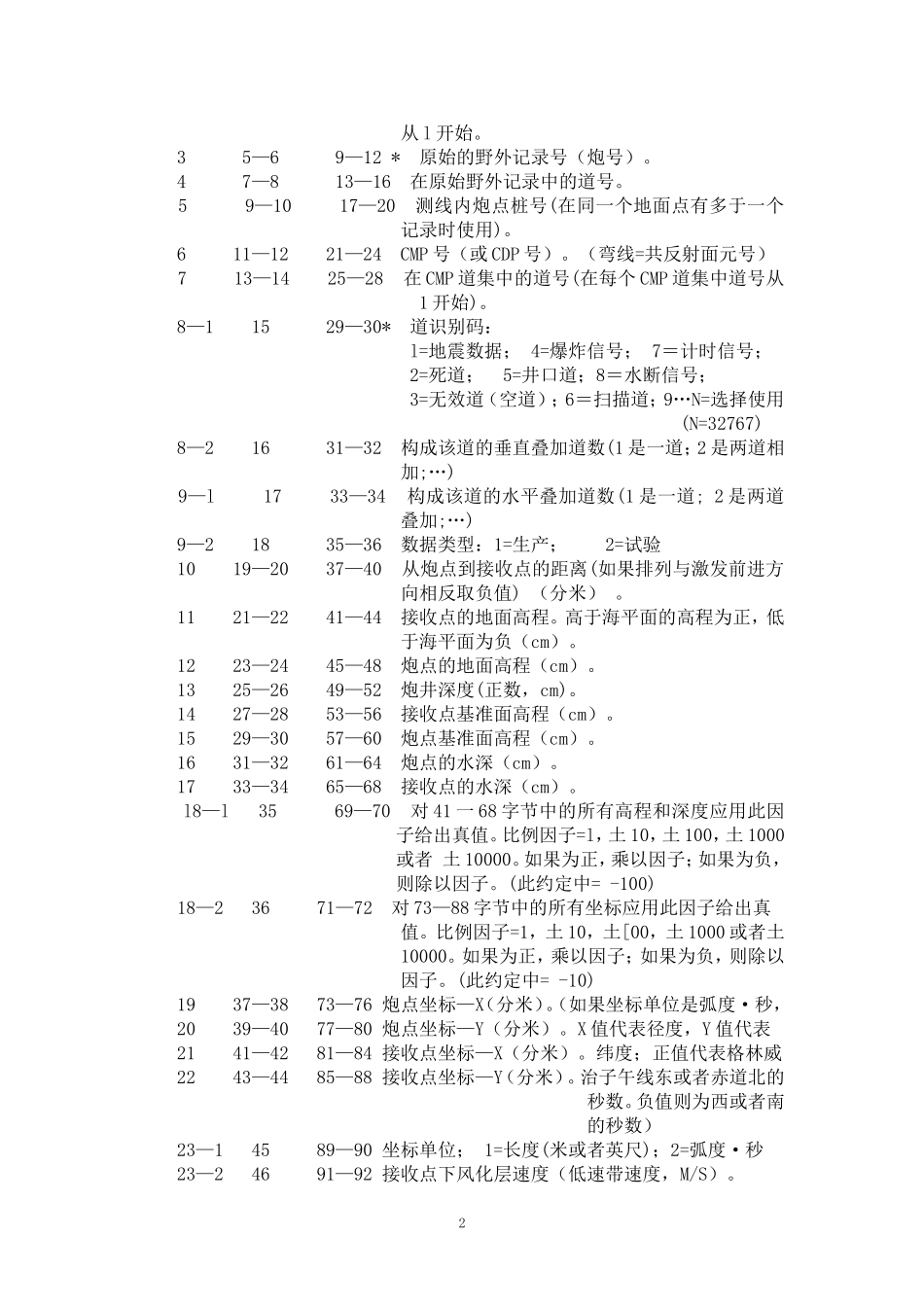

§3资料处理流程说明：资料处理的基本流程如下图所示：解编预处理（建立工区，切除，振幅处理等）一次静校正一、二维数字滤波抽道集高精度速度分析剩余静校正高精度动校正水平迭加滤波、反滤波（倾斜相干加强）迭后偏移一维数字滤波振幅均衡、输出在资料的处理过程中，应根据资料的信噪比和分辨率情况选择模块，组合流程，以达到事半功倍的效果。在处理过程中，应首先根据野外电子观测班报和测量电子班报建立工区基本参数文件（由建立工区模块完成），若无测量结果，可根据模块提示完成建立工区基本参数文件的工作。本系统适合于有或无测量资料的情况；同时也适合于变观资料处理。文件格式参见相关模块说明。§4处理资料文件格式说明：4.1SEG-Y记录格式(标准)(1)卷头:3600字节(a)ASCII区域:3200字节(40条记录x80字节/每条记录)。(b)二进制数区域:400字节(3201~3600)。3213~3214字节—每个记录的数据道数(每炮道数或总道数)。3217~3218字节—采样间隔(μs)。3221~3222字节—样点数/每道(道长)。3225~3226字节—数据样值格式码1-浮点；3255~3256字节—计量系统：1-米，2-英尺。3261~3262*字节—文件中的道数(总道数)。3269~3270*字节—数据域(性质)：0-时域，1-振幅，2-相位谱“*“号字为非标准定义。(2)道记录块:(a)道头字区:含:60个字/4字节整或120个字/2字节整，共240个字节，按二进制格式存放。·SEG—Y格式道头说明：字号(4字节)字号(2字节)字节号内容说明11—21—4一条测线中的道顺序号，如果一条测线有若干卷磁带，顺序号连续递增。23—45—8在本卷磁带中的道顺序号。每卷磁带的道顺序号1从l开始。35—69—12*原始的野外记录号（炮号）。47—813—16在原始野外记录中的道号。59—1017—20测线内炮点桩号(在同一个地面点有多于一个记录时使用)。611—1221—24CMP号（或CDP号）。（弯线=共反射面元号）713—1425—28在CMP道集中的道号(在每个CMP道集中道号从1开始)。8—11529—30*道识别码：l=地震数据；4=爆炸信号；7＝计时信号；2=死道；5=井口道；8＝水断信号；3=无效道（空道）；6＝扫描道；9…N=选择使用(N=32767)8—21631—32构成该道的垂直叠加道数(1是一道；2是两道相加;…)9—l1733—34构成该道的水平叠加道数(1是一道;2是两道叠加;…)9—21835—36数据类型：1=生产；2=试验1019—2037—40从炮点到接收点的距离(如果排列与激发前进方向相反取负值)（分米）。1121—2241—44接收点的地面高程。高于海平面的高程为正，低于海平面为负（cm）。1223—2445—48炮点的地面高程（cm）。1325—2649—52炮井深度(正数，cm)。1427—2853—56接收点基准面高程（cm）。1529—3057—60炮点基准面高程（cm）。1631—3261—64炮点的水深（cm）。1733—3465—68接收点的水深（cm）。l8—l3569—70对41一68字节中的所有高程和深度应用此因子给出真值。比例因子=l，土10，土100，土1000或者土10000。如果为正，乘以因子；如果为负，则除以因子。(此约定中=-100)18—23671—72对73—88字节中的所有坐标应用此因子给出真值。比例因子=1，土10，土[00，土1000或者土10000。如果为正，乘以因子；如果为负，则除以因子。(此约定中=-10)1937—3873—76炮点坐标—X（分米）。（如果坐标单位是弧度·秒，2039—4077—80炮点坐标—Y（分米）。X值代表径度，Y值代表2141—4281—84接收点坐标—X（分米）。纬度；正值代表格林威2243—4485—88接收点坐标—Y（分米）。治子午线东或者赤道北的秒数。负值则为西或者南的秒数）23—14589—90坐标单位；1=长度(米或者英尺)；2=弧度·秒23—24691—92接收点下风化层速度（低速带速度，M/S）。224—14793—94接收点下次风化层速度（降速带速度，M/S）。24—24895—96震源处的井口时间（ms）。25—14997—98接收点处的井口时间（ms）。25—25099—100炮点的野外一次静校正值（ms）。26—151101—102接收点的野外一次静校正值（ms）。26—252103—104总野外一次静校正量(若未用静校时为零，ms)。27—153105—106延迟时间—A，以ms表示。240字节的道标识的结束和时间信号之间的时间。如果时间信号出现在道头结束之前为正。如果时间信号出现在道头结束之后为负...
