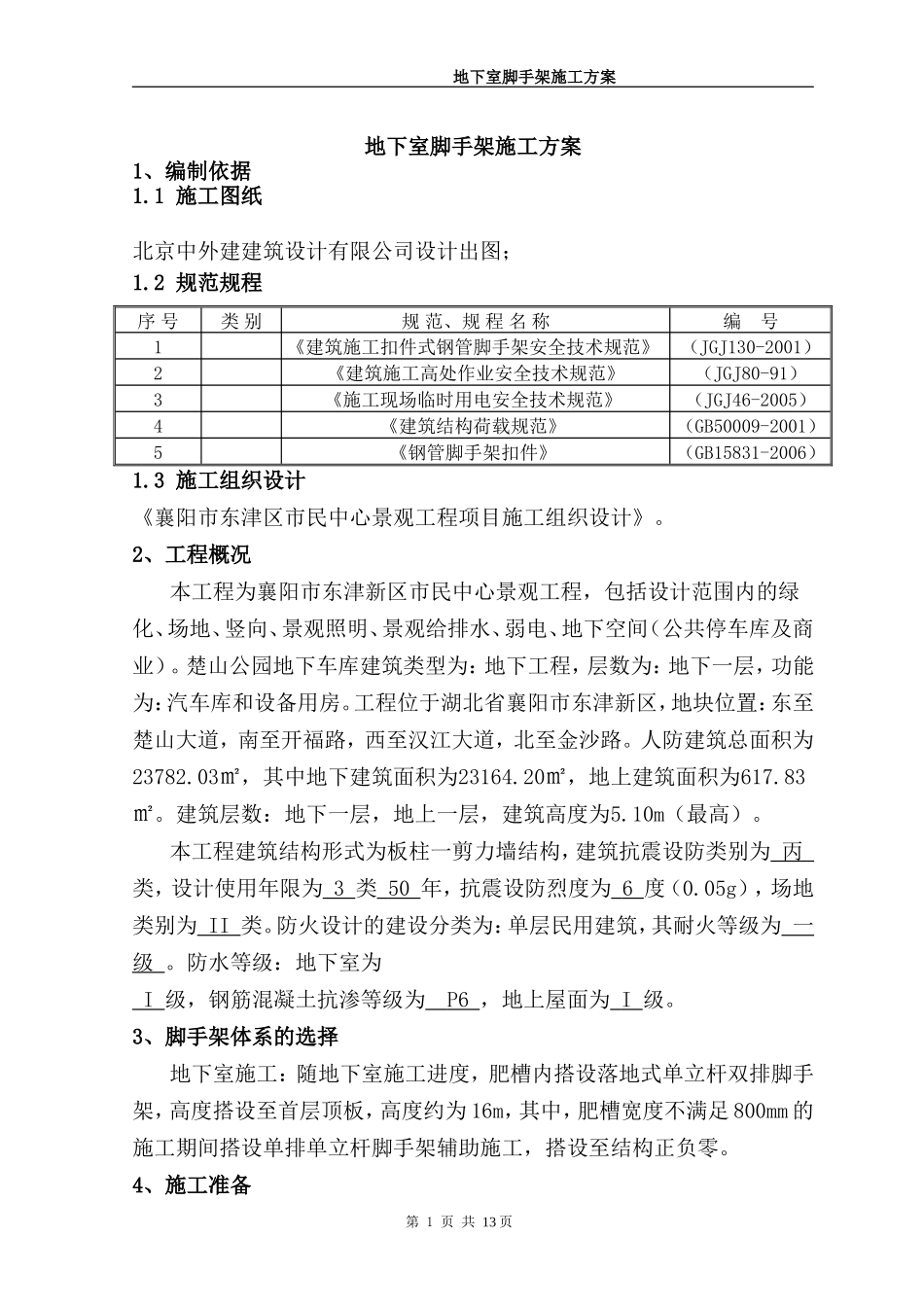

地下室脚手架施工方案襄阳市东津区市民中心景观工程脚手架施工方案编制人：审核人：审批人：设计单位：北京中外建建筑设计有限公司勘察单位：建设单位：襄阳经济技术开发区投资建设有限公司监理单位：施工单位：2015年12月25日地下室脚手架施工方案地下室脚手架施工方案1、编制依据1.1施工图纸北京中外建建筑设计有限公司设计出图；1.2规范规程序号类别规范、规程名称编号1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2《建筑施工高处作业安全技术规范》（JGJ80-91）3《施工现场临时用电安全技术规范》（JGJ46-2005）4《建筑结构荷载规范》（GB50009-2001）5《钢管脚手架扣件》（GB15831-2006）1.3施工组织设计《襄阳市东津区市民中心景观工程项目施工组织设计》。2、工程概况本工程为襄阳市东津新区市民中心景观工程，包括设计范围内的绿化、场地、竖向、景观照明、景观给排水、弱电、地下空间（公共停车库及商业）。楚山公园地下车库建筑类型为：地下工程，层数为：地下一层，功能为：汽车库和设备用房。工程位于湖北省襄阳市东津新区，地块位置：东至楚山大道，南至开福路，西至汉江大道，北至金沙路。人防建筑总面积为23782.03㎡，其中地下建筑面积为23164.20㎡，地上建筑面积为617.83㎡。建筑层数：地下一层，地上一层，建筑高度为5.10m（最高）。本工程建筑结构形式为板柱一剪力墙结构，建筑抗震设防类别为丙类，设计使用年限为3类50年，抗震设防烈度为6度（0.05g），场地类别为II类。防火设计的建设分类为：单层民用建筑，其耐火等级为一级。防水等级：地下室为I级，钢筋混凝土抗渗等级为P6，地上屋面为I级。3、脚手架体系的选择地下室施工：随地下室施工进度，肥槽内搭设落地式单立杆双排脚手架，高度搭设至首层顶板，高度约为16m，其中，肥槽宽度不满足800mm的施工期间搭设单排单立杆脚手架辅助施工，搭设至结构正负零。4、施工准备第1页共13页地下室脚手架施工方案4.1技术准备4.1.1仔细阅读并审核施工图，熟悉结构形状、尺寸，做出架体布置详图、搭设技术交底。4.1.2根据工程进度情况及布置图，编制各种材料的备料计划、进场时间安排，确保脚手架及时搭设使用。4.1.3熟悉相关施工规范，对问题进行预判，确保脚手架实施过程中的安全。4.2.材料准备4.2.1钢管：Ф48×3.5mmQ235钢管，钢管长度1.5m、2m、3m、4m、6m。钢管使用前应先除锈再涂刷桔黄色防锈油漆，用于剪刀撑的钢管涂刷艳蓝色防锈油漆。4.2.2扣件：回转扣件、十字扣件、对接扣件等。扣件材料应符合《钢管脚手架扣件》（GB15831-2006）的规定。在螺栓拧紧扭力矩达65N·m时，不得发生破坏。4.2.3脚手板：采用松木脚手板，每块重量不大于30kg，厚度不小于50㎜，材质要符合《木结构设计规范》（GBJ5）中二级材质的规定。4.2.4防护网：阻燃型绿色密目安全网1.5m×6.0m（网目3.5mm×3.5mm）、安全平网3.0m×6.0m网眼不大于5cm。4.2.5其它：扳手、安全带等。主要材料用量：序号材料名称规格型号单位数量备注1Ф48×3.5钢管6m根95004m25003m15002m20001.5m120002脚手板5mm厚m3200第2页共13页地下室脚手架施工方案3安全网（密目）1.5x6m块300004安全网平网1.5x6m块10005安全网平网3x6m块10004.3现场准备4.3.1材料准备充足，满足搭设进度要求。4.3.2肥槽内脚手架基础用素土分层回填夯实，施工完毕并进行抄平。4.3.3现场杂物已清除，并完成排水措施施工，排水畅通。4.4施工安排项目部成立以项目经理为组长的领导小组，负责脚手架的施工质量和进度。人员分工如下：序号职务负责内容1经理现场总负责、总协调2总工程师人员培训、方案交底、技术协调3工程经理施工总安排、人员组织、现场协调、现场指挥4土建工程师书面技术交底、检查、验收5安全员安全文明施工指挥、交底、检查、验收6材料主任材料供应、使用状况检查7测量员轴线、标高控制、偏移观测施工队明确分工，各行其责，准备充足的劳动力，确保随施工进度架子及时搭设，不可由于架子问题而影响关键施工，每个班组人员的组织配备如下：组长：由各队项目经理担任，负责组织进行脚手架施工；技术员、质检：各一名，负责对施工人员的技术交底、检查施工质量，并...
