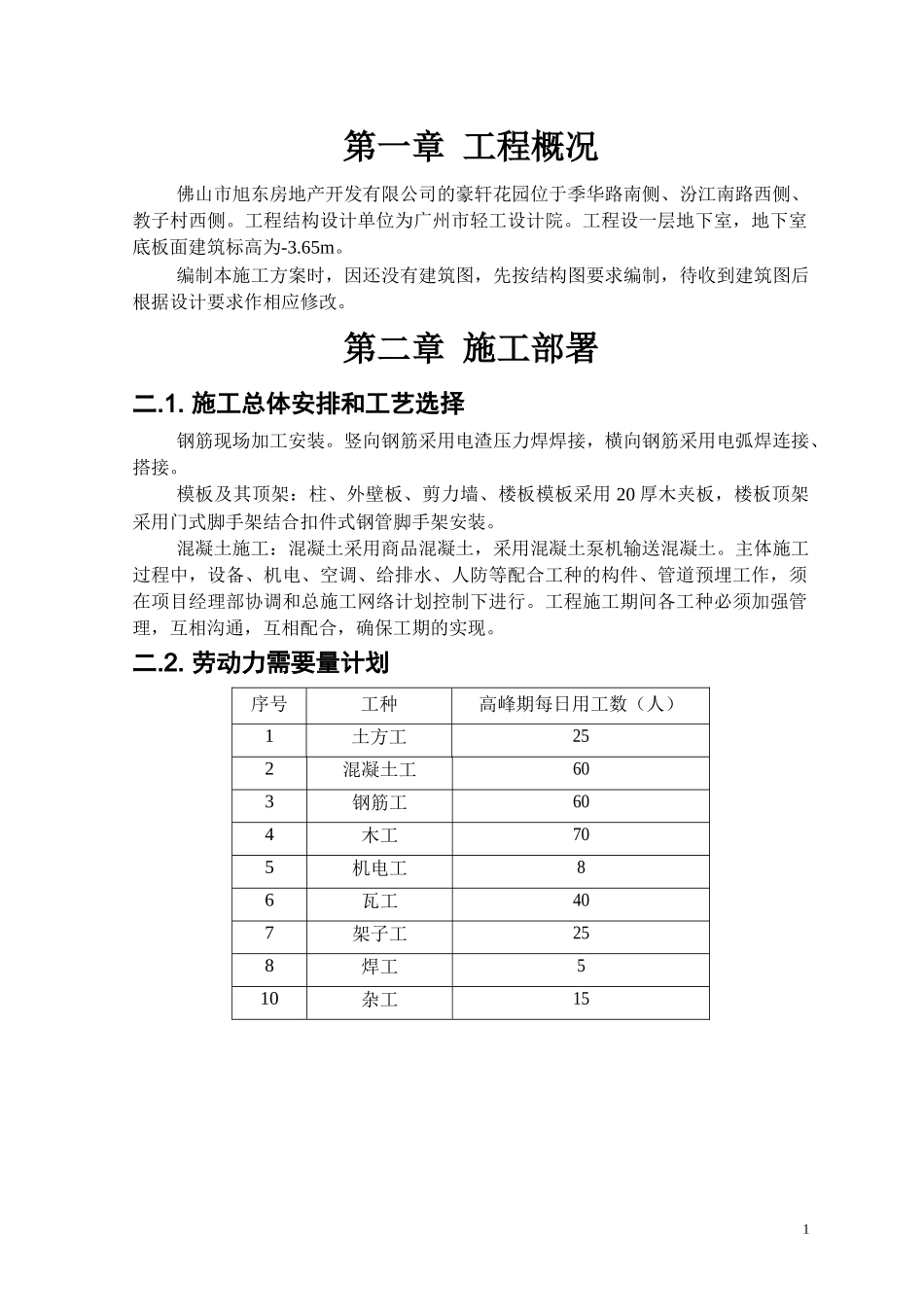

第一章工程概况佛山市旭东房地产开发有限公司的豪轩花园位于季华路南侧、汾江南路西侧、教子村西侧。工程结构设计单位为广州市轻工设计院。工程设一层地下室，地下室底板面建筑标高为-3.65m。编制本施工方案时，因还没有建筑图，先按结构图要求编制，待收到建筑图后根据设计要求作相应修改。第二章施工部署二.1.施工总体安排和工艺选择钢筋现场加工安装。竖向钢筋采用电渣压力焊焊接，横向钢筋采用电弧焊连接、搭接。模板及其顶架：柱、外壁板、剪力墙、楼板模板采用20厚木夹板，楼板顶架采用门式脚手架结合扣件式钢管脚手架安装。混凝土施工：混凝土采用商品混凝土，采用混凝土泵机输送混凝土。主体施工过程中，设备、机电、空调、给排水、人防等配合工种的构件、管道预埋工作，须在项目经理部协调和总施工网络计划控制下进行。工程施工期间各工种必须加强管理，互相沟通，互相配合，确保工期的实现。二.2.劳动力需要量计划序号工种高峰期每日用工数（人）1土方工252混凝土工603钢筋工604木工705机电工86瓦工407架子工258焊工510杂工151二.3.施工机械进场计划机具名称单位数量使用动力（KW/台）1混凝土泵台2132(柴油)2塔吊台2453电弧焊机台5124电渣压力焊机台2405钢筋剪切机台25.56钢筋弯曲机台237钢筋调直机台238木工圆盘锯台639插入振动器台61.510震动棒支121.111平板式振动机台31.512砂浆搅拌机台47.513潜水泵台122.214挖掘机台311815打夯机台2216经纬仪台217水准仪台2第三章工程施工方案及技术质量措施三.1.工程测量三.1.1.施工平面控制网及水准网测设根据甲方提供的测绘部门放定的测量定位依据，由专门测量小组负责建立施工平面控制网和水准网。工程测量仪器选用经有关计量检测部门检定合格的经纬仪完成施工平面控制网，楼层标高控制用S3水准仪。测量前，核准放线的平面坐标控制点及水准控制点，防止人为或自然引起的控制点移位。在施工过程中，经常对坐标控制网及轴线控制点，水准基点复核检查，并加以保护。施工控制网点，水准点及建筑物主轴线控制点标志应做到牢固、稳定，不下沉，不变位。可标记在附近固定建筑物上，埋设地面上点应用砼保护。三.1.2.施工放线1建筑物轴线的定位与标定：根据施工控制网点用经纬仪测量定位，用钢尺测量开间及平面尺寸。轴线应对角校核，总体尺寸与开间尺寸相复核。复核准确后将轴线延伸至稳固2的龙门架上，并标画轴线代号。2基础施工抄平放线。桩台开挖前应确定开挖边线，开挖完成后用水准仪将标高引测至基坑内。基础施工后，轴线引至基础面，按施工图确定墙、柱位置及尺寸。3.主体结构施工抄平放线。工程施工竖向控制应采用内控法。各楼面内设立150mm×150mm传递孔将轴线传递至上一层。每层根据控制线复测一次。根据轴线放出相应墙、柱和各种洞口平面位置，柱墙上应弹出轴线标志作为模板装钉的依据。高程测量控制：柱墙筋接驳完毕后将水准点引测至竖向钢筋上，用油漆标记。墙柱上应弹出标高线。标高线应统一并向施工班组交底清楚。每层水准基准点由建筑物固定位置向上引测(可设在角柱上)。引测时与下标高基准点复核。三.2.地下室结构施工三.2.1.地下室承台、地梁模、垫层1．承台地梁砖模侧模均采用M5砂浆Mu10灰砂砖砌结。桩承台地模侧模采用180厚砖墙，地梁采用120厚砖模侧模。七个电梯井承台采用240厚砖模侧模。2．承台、地梁底及地下室底板垫层底原土夯实。三.2.2.地下室防水混凝土根据监理公司审查意见要求，地下室底板以及剪力墙柱混凝土统一采用S8抗渗混凝土。为确保混凝土抗渗强度达到设计要求，防水混凝土配合比要求如下：1.在保证混凝土等级的前提下，使用适当的缓凝减水剂，并掺加适量的粉煤灰，减少水泥用量，降低水灰比，减少水化热，在进行混凝土配合比的设计时，应计算可能出现的最高温升，若超过规定要求，必须进行调整。2.选用级配良好的骨料，严格控制砂、石子的含泥量，降低水灰比。三.2.3.地下室结构后浇带与施工缝1.后浇带：地下室面板后浇带内的钢筋先做分离处理，浇灌板带砼前将两侧分离钢筋加焊，如图3-1，后浇带梁的钢筋一般可连通。地下室底板的钢筋除按面板的处理外还需将垫层局部加厚并加设防水层（2厚911聚氨...
