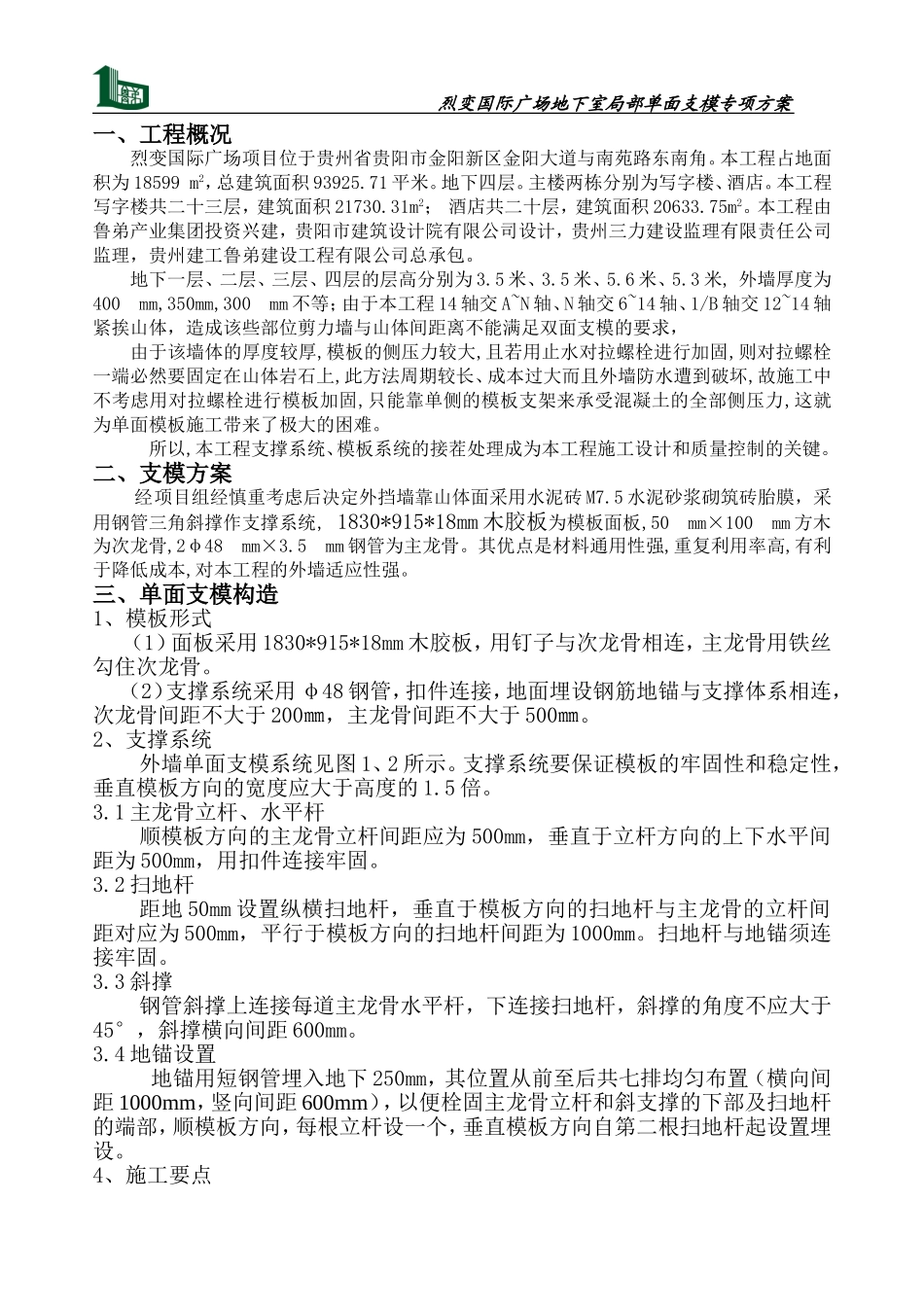

烈变国际广场地下室局部单面支模专项方案烈变国际广场项目地下室局部外墙单面支模专项方案贵州建工鲁弟建设工程有限公司烈变国际广场地下室局部单面支模专项方案专项施工方案审批表工程名称：烈变国际广场建设单位：贵州鲁弟产业集团施工单位：鲁弟建设有限公司监理单位:贵州三力建设监理有限责任公司审批名目：地下室局部单面支模专项方案审批编号：编制说明本方案是针对烈变国际广场项目工程进行编制的，从职工的生命、财产安全分析入手，保证工程施工全过程无事故，确保工程的安全、顺利生产。编制人：年月日项目部意见保证项目部职工的生命、财产安全，加强环境保护，确保工程施工的安全，保证施工生产顺利！负责人：项目部（章）：年月日技术部门审核意见审核人：部门（章）：年月日总工办审批意见审核人：部门（章）：年月日备注地下室局部外墙单面支模烈变国际广场地下室局部单面支模专项方案一、工程概况烈变国际广场项目位于贵州省贵阳市金阳新区金阳大道与南苑路东南角。本工程占地面积为18599m2，总建筑面积93925.71平米。地下四层。主楼两栋分别为写字楼、酒店。本工程写字楼共二十三层，建筑面积21730.31m2；酒店共二十层，建筑面积20633.75m2。本工程由鲁弟产业集团投资兴建，贵阳市建筑设计院有限公司设计，贵州三力建设监理有限责任公司监理，贵州建工鲁弟建设工程有限公司总承包。地下一层、二层、三层、四层的层高分别为3.5米、3.5米、5.6米、5.3米,外墙厚度为400mm,350mm,300mm不等；由于本工程14轴交A~N轴、N轴交6~14轴、1/B轴交12~14轴紧挨山体，造成该些部位剪力墙与山体间距离不能满足双面支模的要求，由于该墙体的厚度较厚,模板的侧压力较大,且若用止水对拉螺栓进行加固,则对拉螺栓一端必然要固定在山体岩石上,此方法周期较长、成本过大而且外墙防水遭到破坏,故施工中不考虑用对拉螺栓进行模板加固,只能靠单侧的模板支架来承受混凝土的全部侧压力,这就为单面模板施工带来了极大的困难。所以,本工程支撑系统、模板系统的接茬处理成为本工程施工设计和质量控制的关键。二、支模方案经项目组经慎重考虑后决定外挡墙靠山体面采用水泥砖M7.5水泥砂浆砌筑砖胎膜，采用钢管三角斜撑作支撑系统,1830*915*18mm木胶板为模板面板,50mm×100mm方木为次龙骨,2φ48mm×3.5mm钢管为主龙骨。其优点是材料通用性强,重复利用率高,有利于降低成本,对本工程的外墙适应性强。三、单面支模构造1、模板形式（1）面板采用1830*915*18mm木胶板，用钉子与次龙骨相连，主龙骨用铁丝勾住次龙骨。（2）支撑系统采用φ48钢管，扣件连接，地面埋设钢筋地锚与支撑体系相连，次龙骨间距不大于200㎜，主龙骨间距不大于500㎜。2、支撑系统外墙单面支模系统见图1、2所示。支撑系统要保证模板的牢固性和稳定性，垂直模板方向的宽度应大于高度的1.5倍。3.1主龙骨立杆、水平杆顺模板方向的主龙骨立杆间距应为500mm，垂直于立杆方向的上下水平间距为500mm，用扣件连接牢固。3.2扫地杆距地50mm设置纵横扫地杆，垂直于模板方向的扫地杆与主龙骨的立杆间距对应为500mm，平行于模板方向的扫地杆间距为1000mm。扫地杆与地锚须连接牢固。3.3斜撑钢管斜撑上连接每道主龙骨水平杆，下连接扫地杆，斜撑的角度不应大于45°，斜撑横向间距600mm。3.4地锚设置地锚用短钢管埋入地下250mm，其位置从前至后共七排均匀布置（横向间距1000mm，竖向间距600mm），以便栓固主龙骨立杆和斜支撑的下部及扫地杆的端部，顺模板方向，每根立杆设一个，垂直模板方向自第二根扫地杆起设置埋设。4、施工要点烈变国际广场地下室局部单面支模专项方案4.1主龙骨的水平杆与斜撑的连接，斜撑与扫地杆的连接完全靠扣件固定，为了增加扣件的抗滑性，扣件必须拧紧，模板受力最大的中下部的斜撑要加双扣件。4.2地锚在荷载作用下产生水平和向上分力靠地锚拉牢，受力最大，所以主地锚与扫地杆的连接、扫地杆与主龙骨的连接是整个体系最重要的一道工序，必须确保它的稳定性。4.3砼的侧压力与砼的浇注高度和速度有关，所以砼浇注时须分层浇注，控制砼的浇注速度。5、实际应用5.1根据要求，斜撑越往上越长，它的整体刚度越弱，因此，斜撑用钢管...
