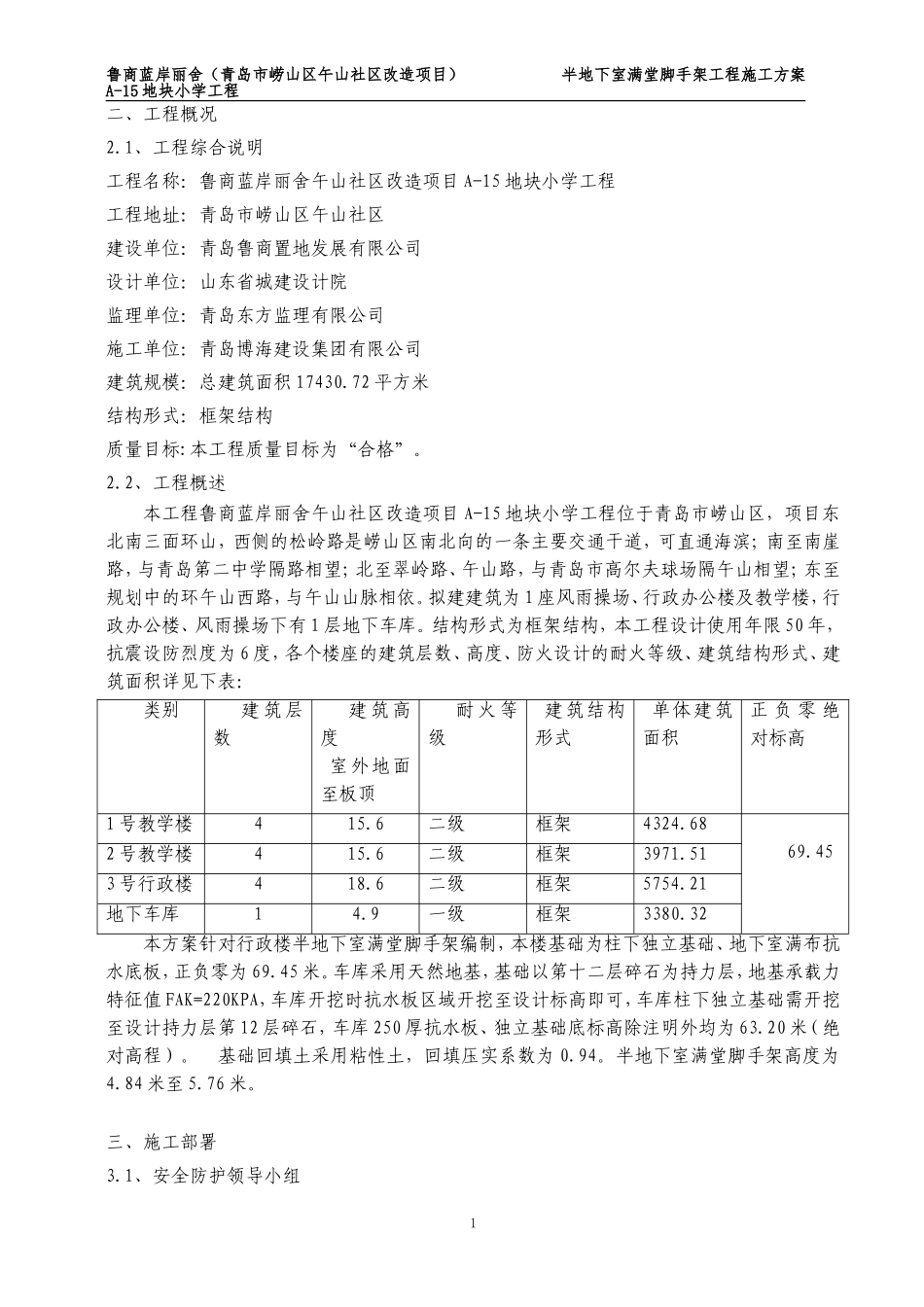

青岛博海建设集团施工方案鲁商蓝岸丽舍（青岛市崂山区午山社区改造项目A-15地块小学工程）半地下室满堂脚手架施工方案批准：审核：编制：青岛博海建设集团有限公司一、编制依据主要依据：施工图纸、施工组织设计、规范和规程及参考图书1.1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）1.2、建筑施工脚手架实用手册1.3、建筑施工安全检查标准1.4、青岛市建筑工程施工安全操作规程1.5、建筑施工手册1.6、简明施工计算手册1.7、实用建筑施工安全手册鲁商蓝岸丽舍（青岛市崂山区午山社区改造项目）半地下室满堂脚手架工程施工方案A-15地块小学工程二、工程概况2.1、工程综合说明工程名称：鲁商蓝岸丽舍午山社区改造项目A-15地块小学工程工程地址：青岛市崂山区午山社区建设单位：青岛鲁商置地发展有限公司设计单位：山东省城建设计院监理单位：青岛东方监理有限公司施工单位：青岛博海建设集团有限公司建筑规模：总建筑面积17430.72平方米结构形式：框架结构质量目标:本工程质量目标为“合格”。2.2、工程概述本工程鲁商蓝岸丽舍午山社区改造项目A-15地块小学工程位于青岛市崂山区，项目东北南三面环山，西侧的松岭路是崂山区南北向的一条主要交通干道，可直通海滨；南至南崖路，与青岛第二中学隔路相望；北至翠岭路、午山路，与青岛市高尔夫球场隔午山相望；东至规划中的环午山西路，与午山山脉相依。拟建建筑为1座风雨操场、行政办公楼及教学楼，行政办公楼、风雨操场下有1层地下车库。结构形式为框架结构，本工程设计使用年限50年，抗震设防烈度为6度，各个楼座的建筑层数、高度、防火设计的耐火等级、建筑结构形式、建筑面积详见下表：类别建筑层数建筑高度室外地面至板顶耐火等级建筑结构形式单体建筑面积正负零绝对标高1号教学楼415.6二级框架4324.6869.452号教学楼415.6二级框架3971.513号行政楼418.6二级框架5754.21地下车库14.9一级框架3380.32本方案针对行政楼半地下室满堂脚手架编制，本楼基础为柱下独立基础、地下室满布抗水底板，正负零为69.45米。车库采用天然地基，基础以第十二层碎石为持力层，地基承载力特征值FAK=220KPA，车库开挖时抗水板区域开挖至设计标高即可，车库柱下独立基础需开挖至设计持力层第12层碎石，车库250厚抗水板、独立基础底标高除注明外均为63.20米（绝对高程）。基础回填土采用粘性土，回填压实系数为0.94。半地下室满堂脚手架高度为4.84米至5.76米。三、施工部署3.1、安全防护领导小组1鲁商蓝岸丽舍（青岛市崂山区午山社区改造项目）半地下室满堂脚手架工程施工方案A-15地块小学工程安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障也是我项目部创建“文明现场”、“样板工地”的根本要求。为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制如下：组长：丁兵——总指挥组员：高汉海——施工部署王安海——安全部署王军——技术部署3.2、满堂脚手架搭设总体思路由于本工程地下车库顶板在混凝土浇筑中施工荷载较大，支撑所用的满堂脚手架搭设比较复杂，为了确保脚手架满足现浇混凝土承载力要求，施工中结合地下车库结构形式、实际施工特点，根据设计单位提供的顶板承载极限值对车库顶板满堂脚手架搭设进行稳定演算，从而确保工程质量及施工安全。满堂脚手架搭设高度5.76m，脚手架搭设横向间距或排距1m；纵距1m；步距1.50m；立杆上端伸出至模板支撑点长度0.10m；扣件连接方式:双扣件，扣件抗滑承载力系数:0.80。四、施工准备劳动力配备工种人数任务架子工20负责架子搭设及拆除测量放线工2负责脚手架垂直控制五、材料选择及构造要求5.1材料选择采用的钢管外径为48mm,壁厚为3.6mm的钢管,钢管必须符合《低压流体输送用焊接钢管》(GB/T3092)的规定;扣件必须符合《钢管脚手架扣件》(GB/15831)的规定。钢管、扣件进入施工现场使用前,项目经理、技术人员、安全管理人员、材料员、项目总监、产权单位负责人等应共同按批次对其外观质量等进行联合检查验收,并履行签字手续，具有下列之一的不得使用:钢管表面有裂缝的、钢管有孔洞的、钢管表面压痕深度大于0.5mm的、钢管内外表面锈蚀深度...
