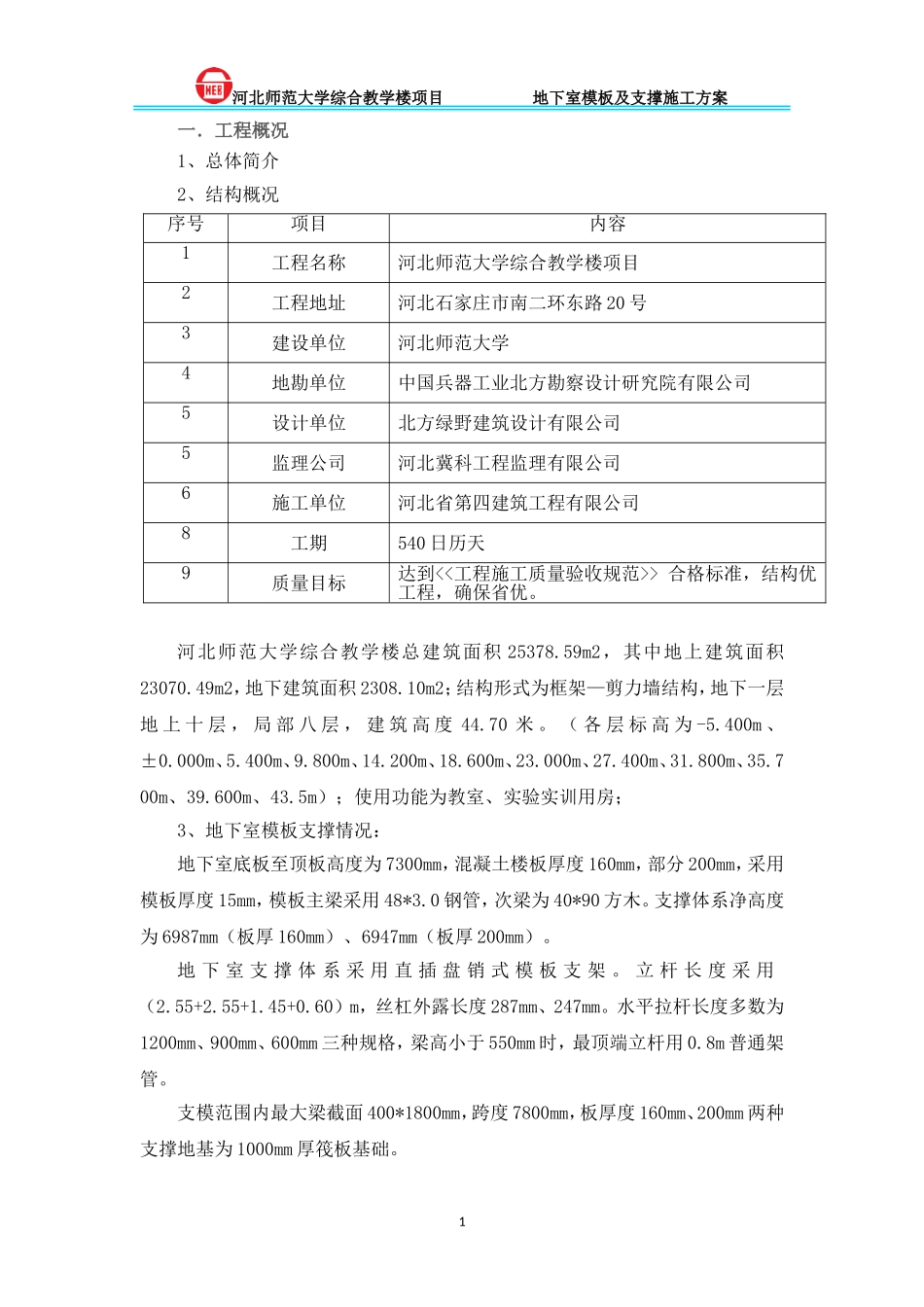

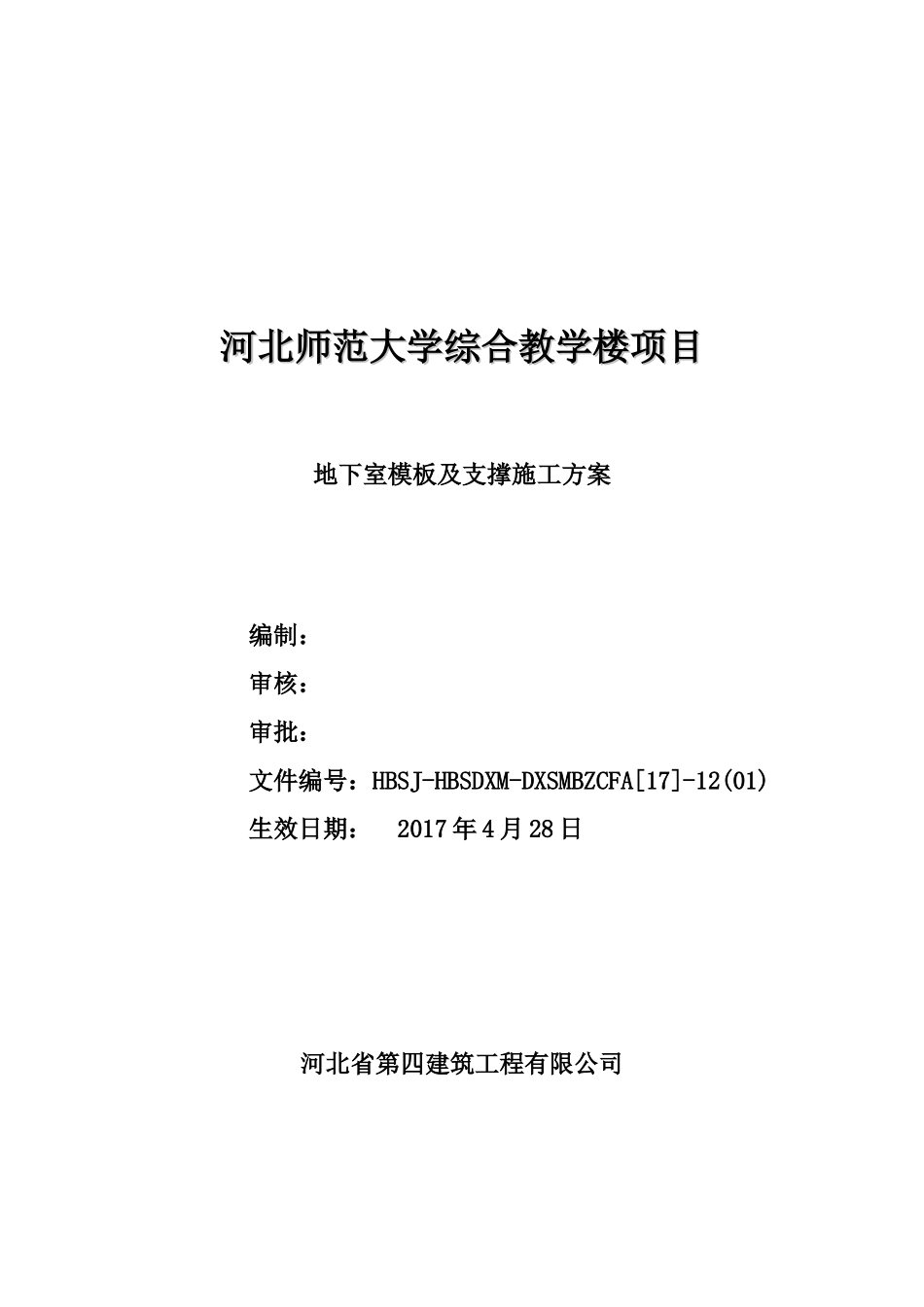

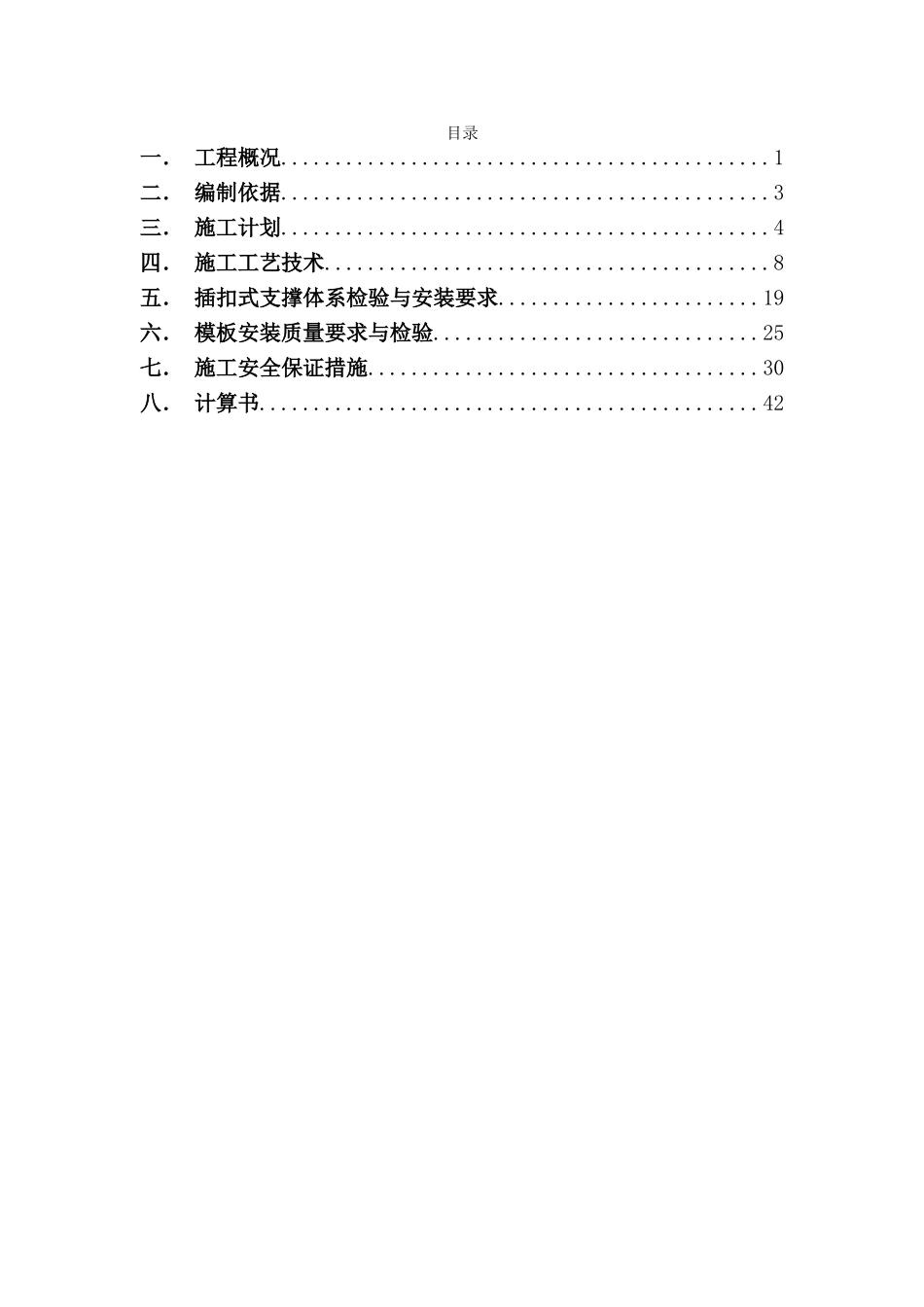

河北师范大学综合教学楼项目河北师范大学综合教学楼项目地下室模板及支撑施工方案编制：审核：审批：文件编号：HBSJ-HBSDXM-DXSMBZCFA[17]-12(01)生效日期：2017年4月28日河北省第四建筑工程有限公司目录一．工程概况.............................................1二．编制依据.............................................3三．施工计划.............................................4四．施工工艺技术.........................................8五．插扣式支撑体系检验与安装要求........................19六．模板安装质量要求与检验..............................25七．施工安全保证措施....................................30八．计算书..............................................421河北师范大学综合教学楼项目地下室模板及支撑施工方案一．工程概况1、总体简介2、结构概况河北师范大学综合教学楼总建筑面积25378.59m2，其中地上建筑面积23070.49m2，地下建筑面积2308.10m2；结构形式为框架—剪力墙结构，地下一层地上十层，局部八层，建筑高度44.70米。（各层标高为-5.400m、±0.000m、5.400m、9.800m、14.200m、18.600m、23.000m、27.400m、31.800m、35.700m、39.600m、43.5m）；使用功能为教室、实验实训用房；3、地下室模板支撑情况：地下室底板至顶板高度为7300mm，混凝土楼板厚度160mm，部分200mm，采用模板厚度15mm，模板主梁采用48*3.0钢管，次梁为40*90方木。支撑体系净高度为6987mm（板厚160mm）、6947mm（板厚200mm）。地下室支撑体系采用直插盘销式模板支架。立杆长度采用（2.55+2.55+1.45+0.60）m，丝杠外露长度287mm、247mm。水平拉杆长度多数为1200mm、900mm、600mm三种规格，梁高小于550mm时，最顶端立杆用0.8m普通架管。支模范围内最大梁截面400*1800mm，跨度7800mm，板厚度160mm、200mm两种支撑地基为1000mm厚筏板基础。序号项目内容1工程名称河北师范大学综合教学楼项目2工程地址河北石家庄市南二环东路20号3建设单位河北师范大学4地勘单位中国兵器工业北方勘察设计研究院有限公司5设计单位北方绿野建筑设计有限公司5监理公司河北冀科工程监理有限公司6施工单位河北省第四建筑工程有限公司8工期540日历天9质量目标达到<<工程施工质量验收规范>>合格标准，结构优工程，确保省优。2河北师范大学综合教学楼项目地下室模板及支撑施工方案4、施工平面布置4.1地下室施工平面图4.2现场搭设图轮盘处节点图3河北师范大学综合教学楼项目地下室模板及支撑施工方案局部立面布置图现场搭设局部平面图5、施工要求5.1确保模板在使用周期内安全、稳定、牢靠。5.2模板在搭设及拆除过程中要符合工程施工进度要求。5.3模板施工前对施工人员进行技术交底。严禁盲目施工。二．编制依据4河北师范大学综合教学楼项目地下室模板及支撑施工方案《施工现场临时用电安全技术规范》JGJ46—2005《建设工程施工现场消防安全技术规范》GB50720-2011《建筑结构荷载规范》GB50009-2012《建筑工程施工质量验收统一标准》GB50300-2013《建筑施工模板安全技术规范》JGJ162-2008《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-2016《建筑施工直插盘销式模板支架安全技术规范》（DB37/5008-2014）（山东省地方标准）关于直插盘销式模板支架体系安全应用问题的评审意见危险性较大的分部分项工程安全管理办法[建质[2009]87号文]综合教学楼设计施工图、施工组织设计及其他法律法规文件。三．施工计划1、施工进度地下室根据后浇带划分为4个施工区如下图：一区施工时间10天，二区施工时间15天，三区16天，四区15天。2、材料计划2.1木材的选用(1)模板结构或构件材质选择铁杉，选择材料质量符合《木结构设计规范》GB50005的规定，不得利用商品材的等级标准替代。不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。(2)本工程所用支撑小梁均采用木方作为主要承重构件。(3)施工现场制作的木构件，其木材含水率均不大于15%。5河北师范大学综合教学楼项目地下室模板及支撑施工方案(4)方木：40mm*90mm*4000mm型号。2.2复合木模板板材的选用(1)规格为1220*2440*15mm、1...
