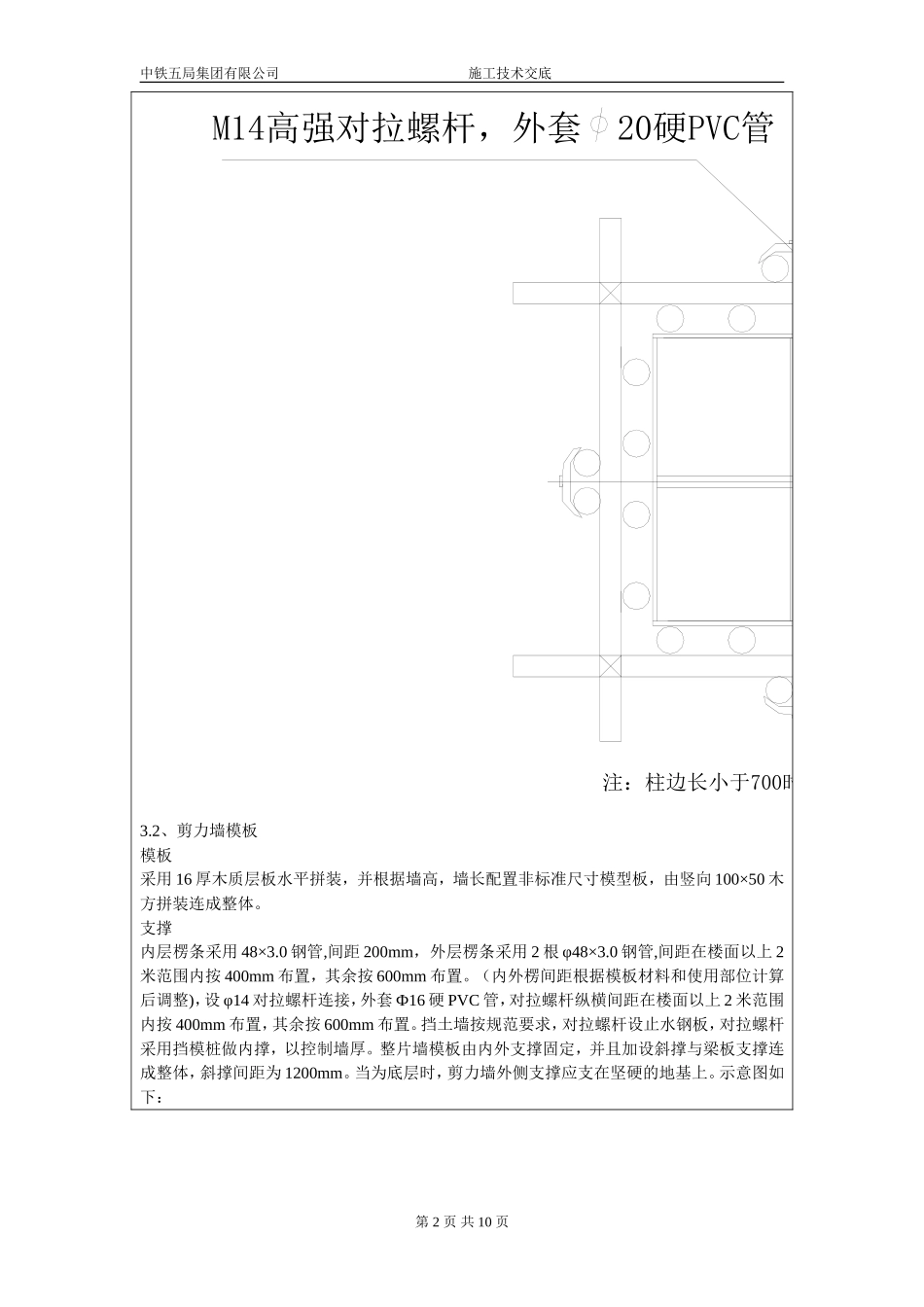

中铁五局集团有限公司施工技术交底技术交底表工程名称花溪上板组公租房编号：03分部工程：地下室模板日期:2012年月日内容：一、施工准备；1、模板进场后，应检查质量，清点数量、清除杂物2、安装模板前，应将安装处楼面，柱底清理干净。检查轴线线及边线，准确无误方可安装模板。3、模板合模前应检查墙体上钢筋、水暖电气管线预埋件、门窗洞口模板或穿墙套管是否遗漏、位置是否准确，安装是否牢固。4、操做工具；专用扳手、撬棍、手锤、线锥、盒尺、水平尺等二、技术要求：1、梁模板要求采用模包底模板，底模面要平整，不得在梁柱接头处接模。2、严格按照楼层上所抄1000mm标高线，及轴线安装模板。轴线误差不得大于4mm，柱垂直度误差不得大于5mm，板面平整度误差不得大于5mm，相邻板面高差不大于2mm，楼层标高误差不得大于5mm，梁柱构件+5mm~-4mm。3、设计变更较多，应将变更在蓝图上标出，并注明变更出处，有疑问立即向管理人员反映，尤其是外凸构件。三、支撑体系：3.1框架柱模板3.1.1模板采用18mm厚木质层板竖向拼装，楞条为φ48mm×3.0mm钢管@200mm竖向均匀布置，不得采用弯曲钢管，且伸至板底。3.12支撑采用φ48mm×3.0mm钢管搭设灯笼架支承，该架兼作固定支撑，为保证其可靠，柱支撑与柱间梁板支架同步搭设，并于两端各加两道剪刀撑。柱箍采用4根φ48mm×3.0mm钢管水平抱箍加固,箍距取450mm；水平抱箍与梁板支架连结牢固，当柱边长大于或等于600mm，小于1000mm时，增加一排φ14高强对拉螺杆，柱边长大于1000mm时，增加两排φ14高强对拉螺杆，高强对拉螺杆纵向间距为500mm，外套φ20硬PVC塑料管。示意图如下:第1页共10页中铁五局集团有限公司施工技术交底483.0钢管，间距200mm。483.0钢管抱箍，间距500mm，且与梁板支撑连接牢固。M14高强对拉螺杆，外套20硬PVC管注：柱边长小于700时，取消高强螺杆3.2、剪力墙模板模板采用16厚木质层板水平拼装，并根据墙高，墙长配置非标准尺寸模型板，由竖向100×50木方拼装连成整体。支撑内层楞条采用48×3.0钢管,间距200mm，外层楞条采用2根φ48×3.0钢管,间距在楼面以上2米范围内按400mm布置，其余按600mm布置。（内外楞间距根据模板材料和使用部位计算后调整)，设φ14对拉螺杆连接，外套Ф16硬PVC管，对拉螺杆纵横间距在楼面以上2米范围内按400mm布置，其余按600mm布置。挡土墙按规范要求，对拉螺杆设止水钢板，对拉螺杆采用挡模桩做内撑，以控制墙厚。整片墙模板由内外支撑固定，并且加设斜撑与梁板支撑连成整体，斜撑间距为1200mm。当为底层时，剪力墙外侧支撑应支在坚硬的地基上。示意图如下：第2页共10页中铁五局集团有限公司施工技术交底φ48×3.0钢管φ48×3.0钢管φ12对拉螺杆配套，间距在楼面以上2米范围内按400mm布置，其余按600mm布置。剪力墙模板示意图第3页共10页中铁五局集团有限公司施工技术交底第4页共10页中铁五局集团有限公司施工技术交底剪力墙支撑示意图楼面48*3mm钢管，间距200mm钢管满堂架剪力墙加固钢管M12高强螺杆，外套14硬PVC管3.3框架梁模板模板采用18mm厚木质层板水平拼装，楞条采用50mm×100mm木方间距300mm纵向均匀布置,并用100mm长铁钉将层板与木方钉牢。支撑采用φ48mm×3.0mm钢管搭设满堂支架，钢管支撑的立杆纵横间距为1000mm。在梁底1／２立杆间距位置加设顶托，顶托间距同立杆间距，并与立杆错开布置。支撑的纵横向水平杆步距为1500mm，扫地杆距楼地面200mm。梁侧模用2根φ48mm×3.0mm钢管作竖向加劲背杆，加劲背杆与粱板支撑连成整体，间距同立杆间距。当梁高大于800mm时，在梁中部加设φ14高强对拉螺杆，外套φ16硬PVC管，沿梁跨度方向按500mm间距均匀布置。主、次梁梁底用步步紧加固。粱支撑示意图如下：第5页共10页中铁五局集团有限公司施工技术交底3.4板模板模板采用18mm厚木工板，楞条采用50mm×100mm木方按间距250mm纵向均匀布置。支撑采用ф48mm×3.0mm钢管搭设满堂支架，钢管支撑的立杆纵横间距为1000mm。支撑纵横向水平杆步距为1500mm，扫地杆距楼地面200mm。沿板短向设水平受力横管，间距同立杆间距，当钢管高度不够时，加设顶托。再在受力横管上搁置间距为300mm，50mm×100mm木方。示意...
