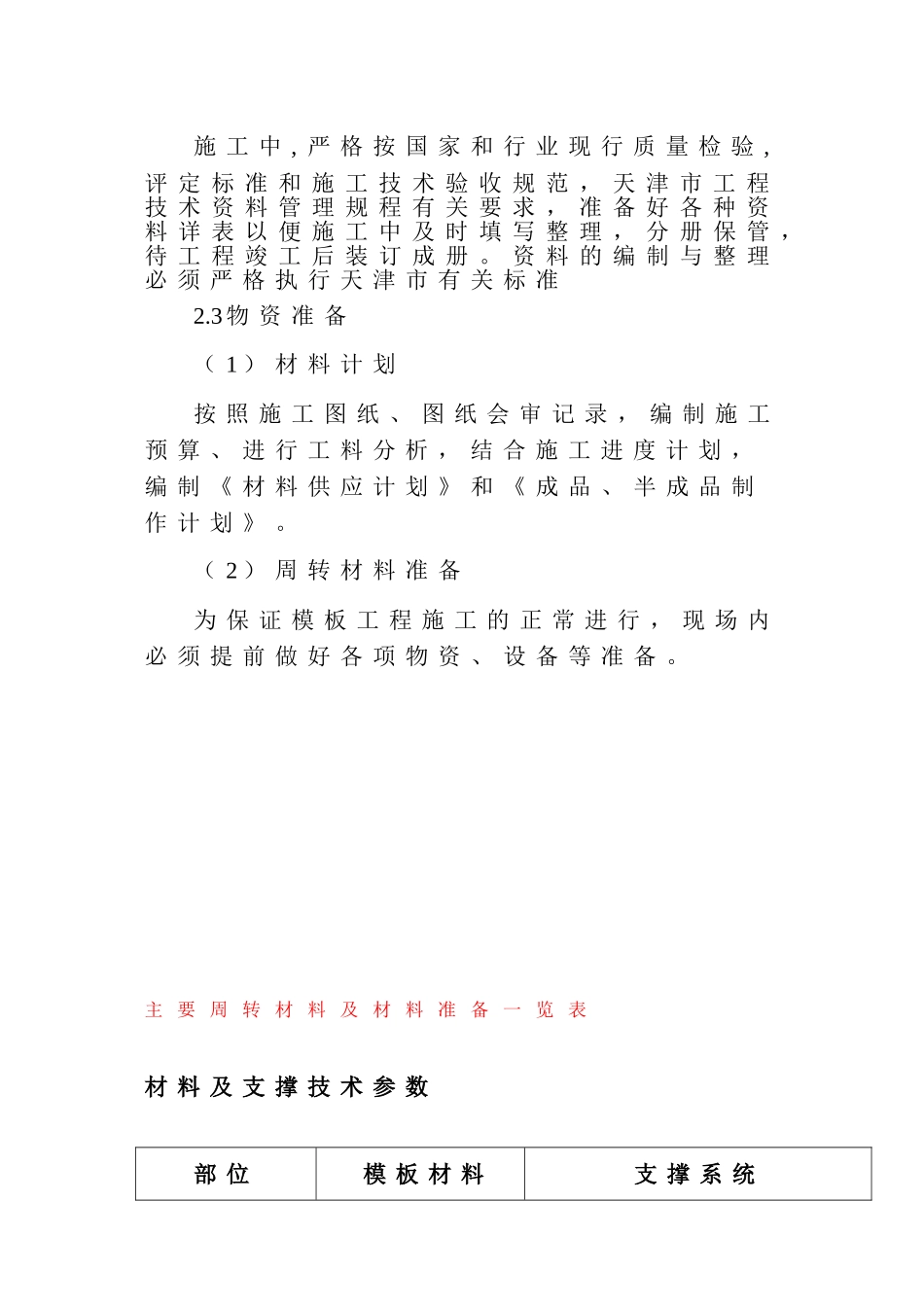

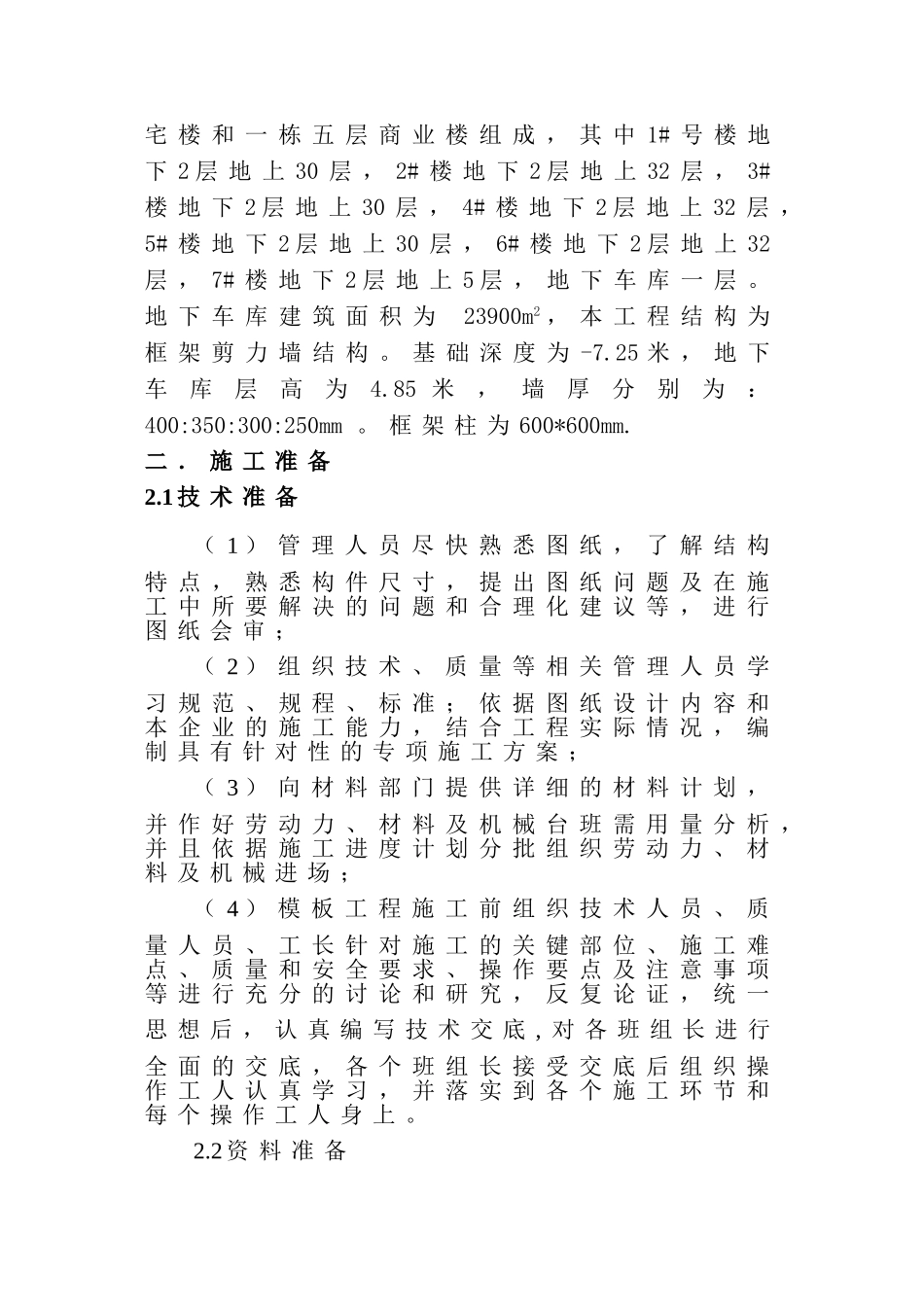

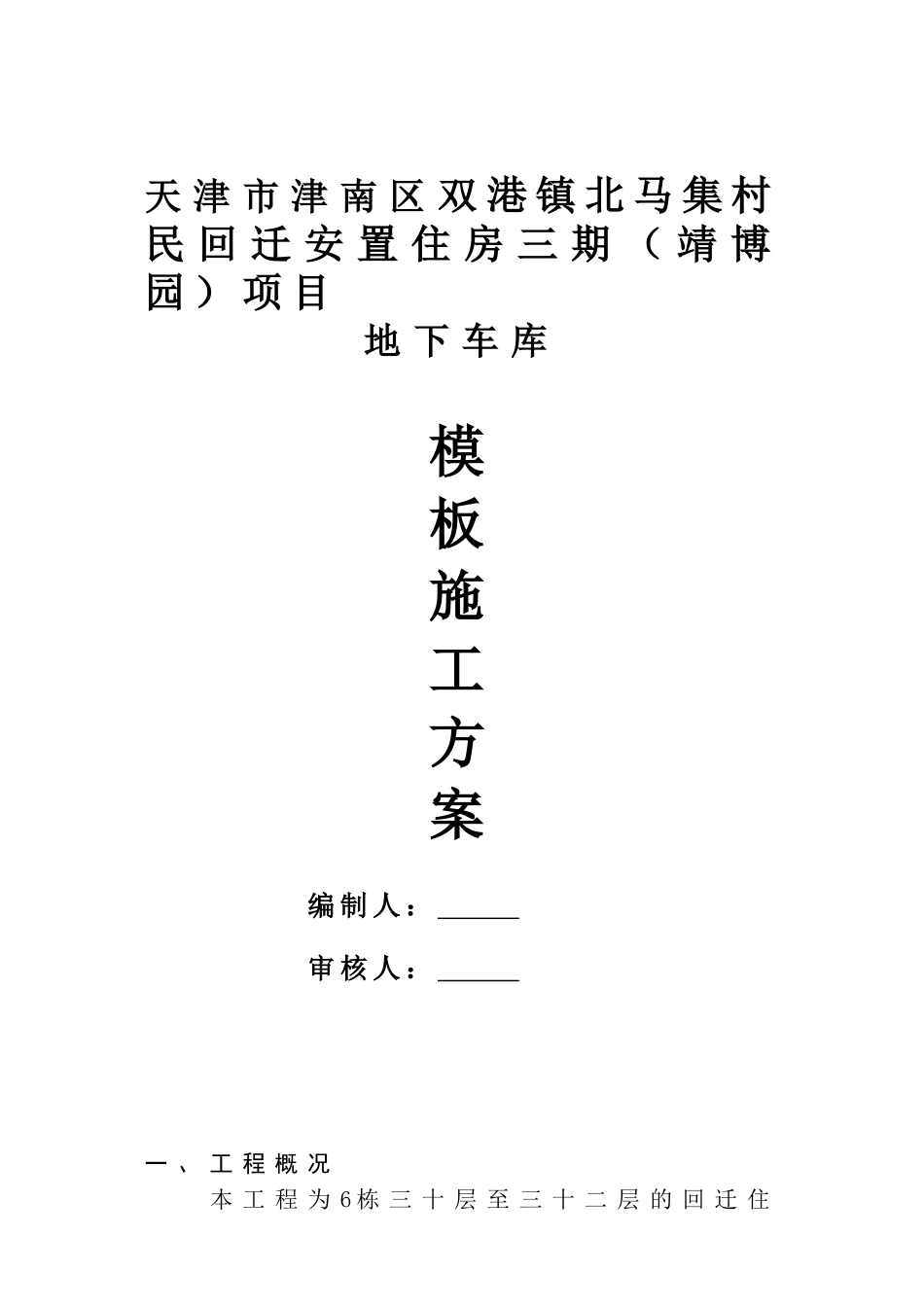

天津市津南区双港镇北马集村民回迁安置住房三期（靖博园）项目地下车库模板施工方案编制人：审核人：一、工程概况本工程为6栋三十层至三十二层的回迁住宅楼和一栋五层商业楼组成，其中1#号楼地下2层地上30层，2#楼地下2层地上32层，3#楼地下2层地上30层，4#楼地下2层地上32层，5#楼地下2层地上30层，6#楼地下2层地上32层，7#楼地下2层地上5层，地下车库一层。地下车库建筑面积为23900m2，本工程结构为框架剪力墙结构。基础深度为-7.25米，地下车库层高为4.85米，墙厚分别为：400:350:300:250mm。框架柱为600*600mm.二．施工准备2.1技术准备（1）管理人员尽快熟悉图纸，了解结构特点，熟悉构件尺寸，提出图纸问题及在施工中所要解决的问题和合理化建议等，进行图纸会审；（2）组织技术、质量等相关管理人员学习规范、规程、标准；依据图纸设计内容和本企业的施工能力，结合工程实际情况，编制具有针对性的专项施工方案；（3）向材料部门提供详细的材料计划，并作好劳动力、材料及机械台班需用量分析，并且依据施工进度计划分批组织劳动力、材料及机械进场；（4）模板工程施工前组织技术人员、质量人员、工长针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行充分的讨论和研究，反复论证，统一思想后，认真编写技术交底,对各班组长进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并落实到各个施工环节和每个操作工人身上。2.2资料准备施工中,严格按国家和行业现行质量检验,评定标准和施工技术验收规范，天津市工程技术资料管理规程有关要求，准备好各种资料详表以便施工中及时填写整理，分册保管，待工程竣工后装订成册。资料的编制与整理必须严格执行天津市有关标准2.3物资准备（1）材料计划按照施工图纸、图纸会审记录，编制施工预算、进行工料分析，结合施工进度计划，编制《材料供应计划》和《成品、半成品制作计划》。（2）周转材料准备为保证模板工程施工的正常进行，现场内必须提前做好各项物资、设备等准备。主要周转材料及材料准备一览表材料及支撑技术参数部位模板材料支撑系统底板240mm厚砖胎模导墙组拼木模板钢管脚手架M14对拉螺杆剪力墙组拼木模板(15mm厚多层板)钢管脚手架、M14对拉螺杆、50×100mm木方电梯基坑、集水坑15mm厚覆膜多层板钢管脚手架框架柱15m模板钢管脚手架:M14对拉螺杆、50×100mm木方顶板梁12mm厚覆膜多层板轮扣式脚手架、M14对拉螺杆、50×100mm的木龙骨地下室车库顶板12mm厚覆膜多层板轮扣式脚手架:50×100mm.100×100mm木方油托楼梯12mm厚覆膜多层板钢管脚手架后浇带12mm厚覆膜多层板底板后浇带12mm厚木胶板钢管支撑。三.施工方法3.1基础垫层垫层厚度为150mm，垫层模板采用50*100mm木方和12mm厚多层板配置，沿垫层周边放置，垫层模板采用Φ12钢筋头固定。3.2筏板基础模板施工本工程基础底板厚450mm、在基础垫层施工完成后，沿底板外侧砌240mm厚砖胎模，砖胎模用M5水泥砂浆砌筑，内侧抹1：2.5水泥砂浆找平。砌筑砖胎模前，在基础垫层上弹出砖胎模的位置线，位置线应预留出砖胎模的抹灰找平层、防水卷材及防水保护层的厚度。基础垫层与砖胎模完成后，做防水卷材，卷材在砖模顶部甩出砖胎模外不小于300mm在未浇筑混凝土前砖墙外要回填2：8灰土并夯实以防止浇注混凝土过程中跑模，回填层的面标高应略低于地下室底板面标高。3.3集水坑（电梯坑）模板施工基础底板模板支设过程中，要特别留意集水坑、电梯井等部位的模板支设，尤其是基坑底部模板与基础的加固，上口焊接钢筋地锚与工程桩立筋焊接，地锚间穿钢管，压住模板，同时四个角各放置一个能够抵抗模板上浮的压重，防止混凝土浇注过程中基坑模板上浮影响基坑的基底标高，同时.基坑底模板预留五个直径75mm的排气孔兼振捣孔。电梯井基坑、集水井底板混凝土浇注过程中要两侧同步浇注。集水坑（井）基坑模板支设参见下图。集水坑（电梯井）模板示意图3.4剪力墙模板施工（1）浇筑地下室底板时，地下室外墙模板高出底板上表面300mm设一道水平施工缝，采用-4×300mm止水钢板，该部位的模板采用悬模，悬模底口设钢筋支撑头，钢筋支撑头焊接在墙体竖向钢筋上，悬模外侧用...
