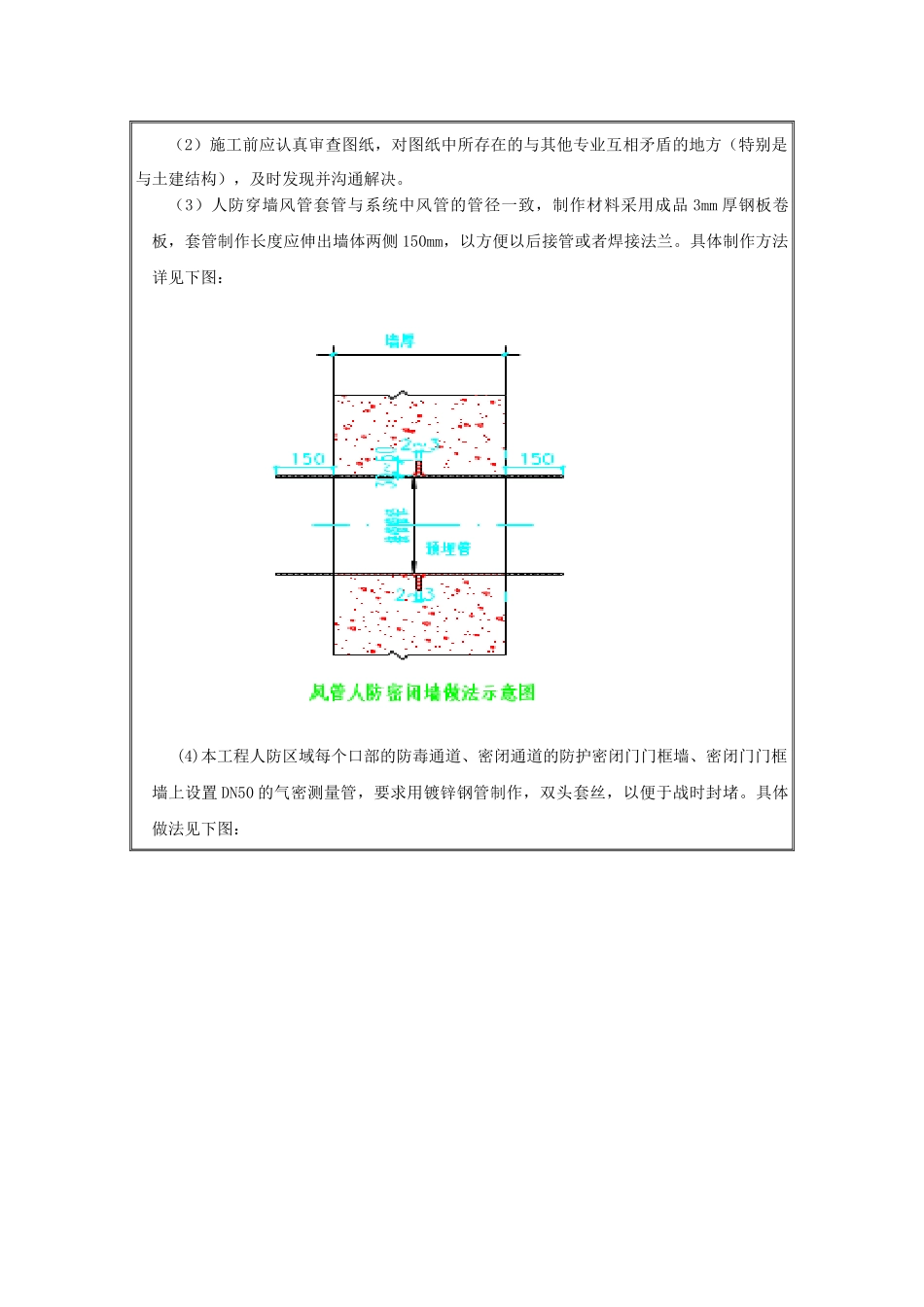

施工技术交底记录(ZJAZ-QGB002-XM0802)技术交底记录表格编号CSCEC-PM-0803工程名称编号KT-001施工单位中国建筑第八工程局有限公司分项工程名称通风空调预留预埋工程交底日期交底内容一.施工准备1.图纸、图集与规范(1)设计出杭州国际博览中心图纸(2)《采暖通风与空气调节设计规范》GB50019-2003(3)《通风空调工程施工质量验收规范》GB50243-2002(4)《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002(5)《防空地下室通风设备安装》07FK02(6)《防水套管》02S4042.材料控制空调水预埋套管管径DN15~DN50采用镀锌钢管,DN65~DN300采用普通焊管,人防区域通风管道为直埋管,材质为钢板卷管套管。厚度必须满足国家标准与设计要求。3.施工机具与施工人员根据现场施工进度,配置相应的施工机具,如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。编制劳动力进场计划,根据进度计划适时增加劳动力。二.施工进度要求1.提前熟悉图纸,了解现场情况。2.根据项目部施工派工单预制套管与管道。3.掌握现场土建施工进度,适时进场安装,并在计划时间内完成预埋工作。三、施工工艺1.空调水预埋(1)地下室穿墙与穿楼板套管均采用刚性防水套管。(2)地下室预埋刚性防水套管按照图集02S404制作安装,如下图所示(3)施工班组在施工前应认真理解施工图纸、规范与图集,结合现场情况,确定安装的位置与套管的规格型号,避免出现不必要的返工。要求穿墙套管长度小于墙体厚度10mm,穿楼板套管上端应高于建筑地面20mm,穿外墙套管外侧端应用3mm钢板满焊。(4)套管翼环采用10mm厚钢板制作,翼环高度为50mm,翼环与穿墙短管的结合部位应双面施焊,双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。焊缝要求饱满、均匀、严密。(5)套管在安装前需除锈、清除焊渣,用磨光机清除毛刺,并在内刷红丹防锈漆两道。(6)选用适当的塑料袋装入锯末、泡沫塑料等,塞进套管并填实,在套管两侧用彩条布封好,并用钢丝扎牢,然后分规格堆放整齐。(7)套管安装时,如需截断结构钢筋,需事前与土建协商加固措施后实施。钢筋应绑扎成“#”字型将套管固定牢靠,并与套管点焊,防止套管发生偏移。2.通风管道预埋(1)本工程所涉及的通风管道预埋工作集中在地下二层的人防区域,包括预埋人防区穿墙风管、气密性测量管、超压排气活门管、滤尘器压差测量管与测压管。(2)施工前应认真审查图纸,对图纸中所存在的与其他专业互相矛盾的地方(特别是与土建结构),及时发现并沟通解决。(3)人防穿墙风管套管与系统中风管的管径一致,制作材料采用成品3mm厚钢板卷板,套管制作长度应伸出墙体两侧150mm,以方便以后接管或者焊接法兰。具体制作方法详见下图:(4)本工程人防区域每个口部的防毒通道、密闭通道的防护密闭门门框墙、密闭门门框墙上设置DN50的气密测量管,要求用镀锌钢管制作,双头套丝,以便于战时封堵。具体做法见下图:(5)超压排气活门预埋管采用DN250普通焊管制作,一端与墙体平齐,一端出墙100mm,以便于以后焊接法兰。与墙体平齐一端安装前需做好封堵,封堵方法与空调水管一致。预埋管具体做法见下图:(6)滤尘器压差测量管采用DN15镀锌钢管制作安装,两端出墙50mm,双头套丝安装,以便于以后加装阀门,做法与压差测量管一致。(7)超压测压管采用DN15镀锌钢管套丝连接,预埋与地下二层顶板内,待顶板钢筋绑扎完毕后做通气实验,合格后两端做密封处理。布置方法先下图:(8)所有穿密闭墙预埋管中间均焊接50mm高的防护翼环,翼环采用4mm厚钢板制作,周边双面满焊,双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。焊缝要求饱满、均匀、严密。(9)套管在安装前需除锈、清除焊渣,用磨光机清除毛刺,并在内刷红丹防锈漆两道。(10)套管安装时,如需截断结构钢筋,需事前与土建协商加固措施后实施。钢筋应绑扎成“#”字型将套管固定牢靠,并与套管和翼环点焊,防止套管发生偏移。如预埋管道公称直径大于DN400,需在管道内部做加固处理。套管安装完毕后,在结构加强筋加固完毕后,再进行套管核查,如发生松动或移位必须及时采取应对措施。四、控制要点1、翼环钢板厚...
