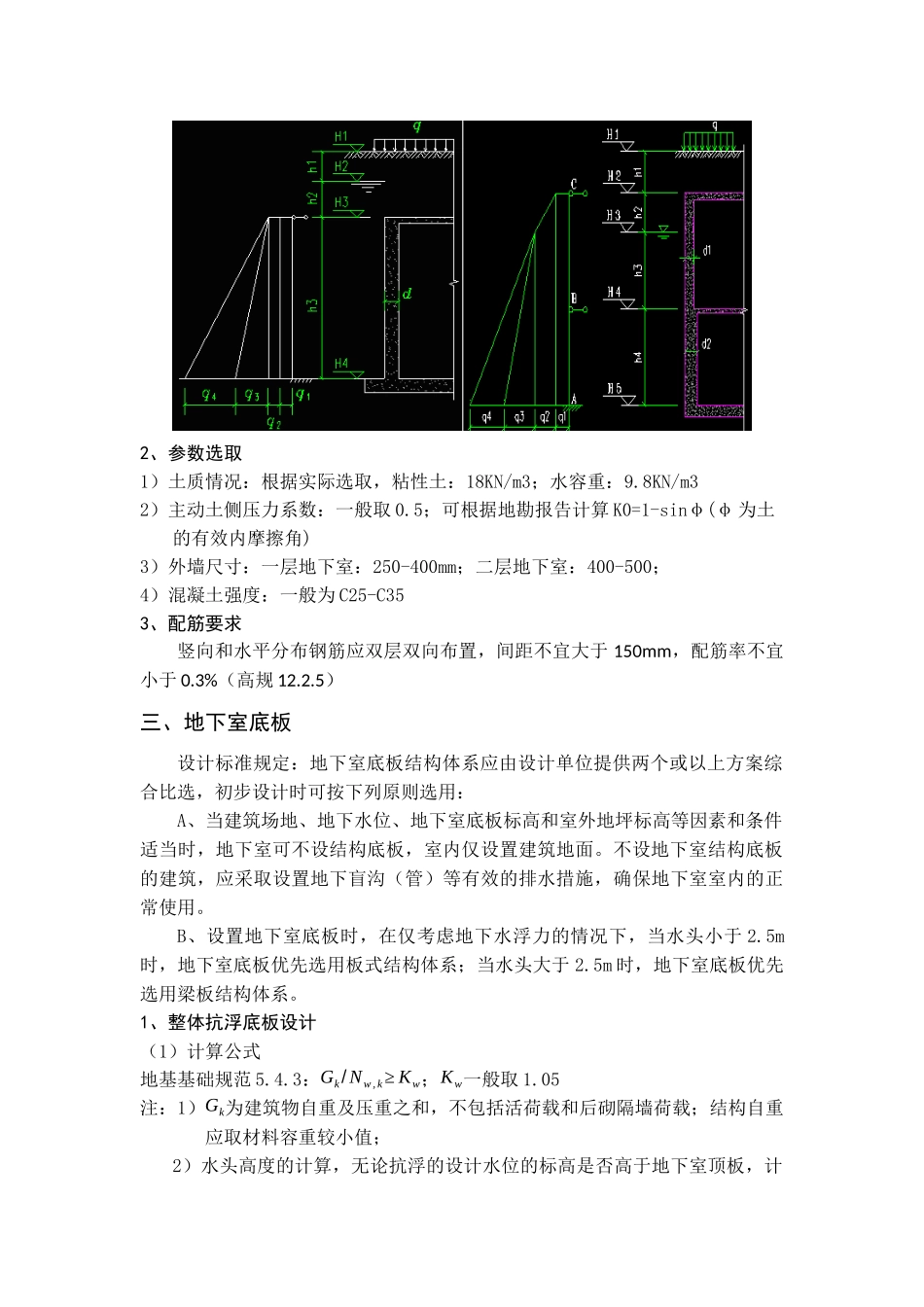

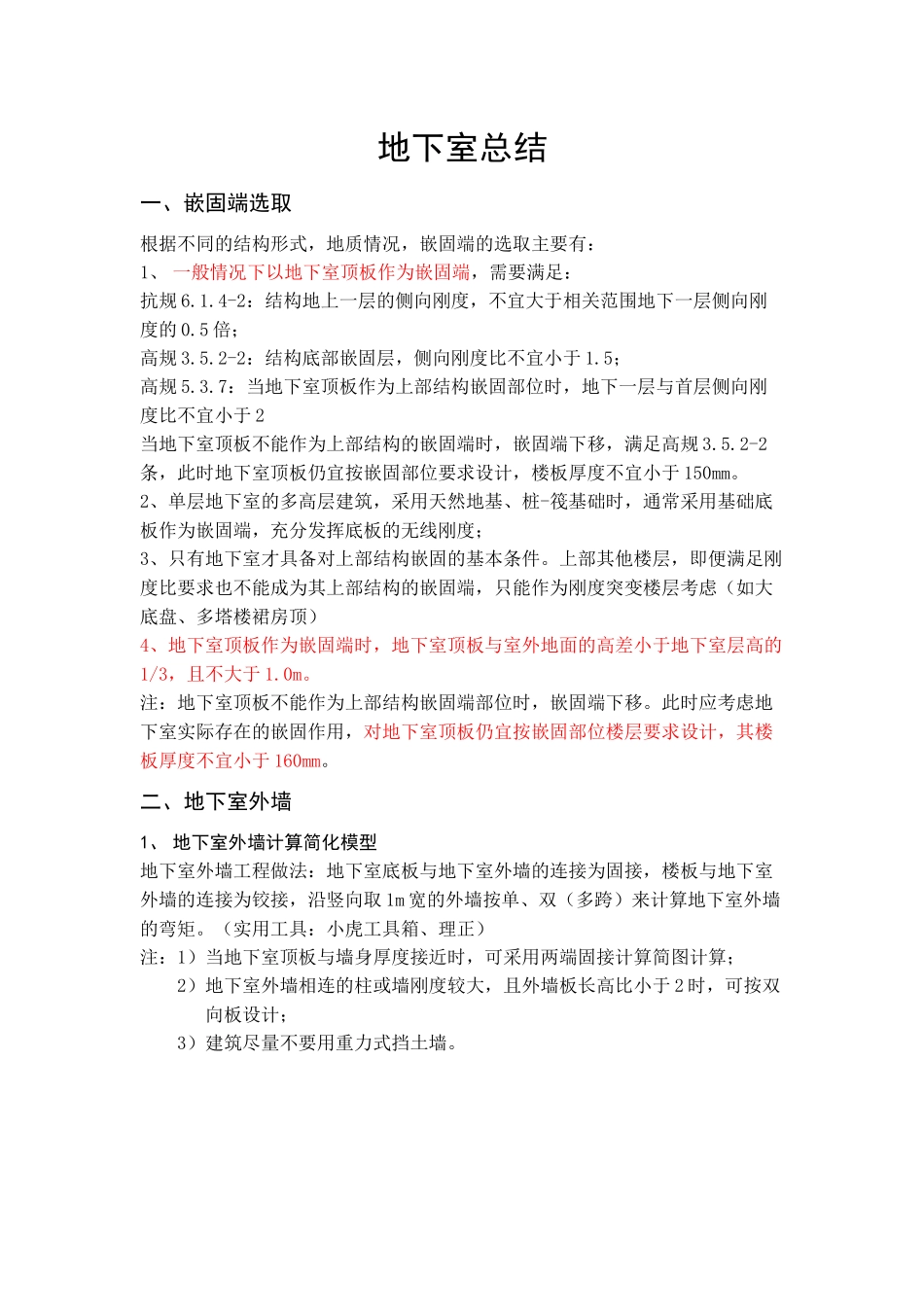

地下室总结一、嵌固端选取根据不同的结构形式，地质情况，嵌固端的选取主要有：1、一般情况下以地下室顶板作为嵌固端，需要满足：抗规6.1.4-2：结构地上一层的侧向刚度，不宜大于相关范围地下一层侧向刚度的0.5倍；高规3.5.2-2：结构底部嵌固层，侧向刚度比不宜小于1.5；高规5.3.7：当地下室顶板作为上部结构嵌固部位时，地下一层与首层侧向刚度比不宜小于2当地下室顶板不能作为上部结构的嵌固端时，嵌固端下移，满足高规3.5.2-2条，此时地下室顶板仍宜按嵌固部位要求设计，楼板厚度不宜小于150mm。2、单层地下室的多高层建筑，采用天然地基、桩-筏基础时，通常采用基础底板作为嵌固端，充分发挥底板的无线刚度；3、只有地下室才具备对上部结构嵌固的基本条件。上部其他楼层，即便满足刚度比要求也不能成为其上部结构的嵌固端，只能作为刚度突变楼层考虑（如大底盘、多塔楼裙房顶）4、地下室顶板作为嵌固端时，地下室顶板与室外地面的高差小于地下室层高的1/3，且不大于1.0m。注：地下室顶板不能作为上部结构嵌固端部位时，嵌固端下移。此时应考虑地下室实际存在的嵌固作用，对地下室顶板仍宜按嵌固部位楼层要求设计，其楼板厚度不宜小于160mm。二、地下室外墙1、地下室外墙计算简化模型地下室外墙工程做法：地下室底板与地下室外墙的连接为固接，楼板与地下室外墙的连接为铰接，沿竖向取1m宽的外墙按单、双（多跨）来计算地下室外墙的弯矩。（实用工具：小虎工具箱、理正）注：1）当地下室顶板与墙身厚度接近时，可采用两端固接计算简图计算；2）地下室外墙相连的柱或墙刚度较大，且外墙板长高比小于2时，可按双向板设计；3）建筑尽量不要用重力式挡土墙。2、参数选取1）土质情况：根据实际选取，粘性土：18KN/m3；水容重：9.8KN/m32）主动土侧压力系数：一般取0.5；可根据地勘报告计算K0=1-sinφ(φ为土的有效内摩擦角)3）外墙尺寸：一层地下室：250-400mm；二层地下室：400-500；4）混凝土强度：一般为C25-C353、配筋要求竖向和水平分布钢筋应双层双向布置，间距不宜大于150mm，配筋率不宜小于0.3%（高规12.2.5）三、地下室底板设计标准规定：地下室底板结构体系应由设计单位提供两个或以上方案综合比选，初步设计时可按下列原则选用：A、当建筑场地、地下水位、地下室底板标高和室外地坪标高等因素和条件适当时，地下室可不设结构底板，室内仅设置建筑地面。不设地下室结构底板的建筑，应采取设置地下盲沟（管）等有效的排水措施，确保地下室室内的正常使用。B、设置地下室底板时，在仅考虑地下水浮力的情况下，当水头小于2.5m时，地下室底板优先选用板式结构体系；当水头大于2.5m时，地下室底板优先选用梁板结构体系。1、整体抗浮底板设计（1）计算公式地基基础规范5.4.3：Gk/Nw,k≥Kw；Kw一般取1.05注：1）Gk为建筑物自重及压重之和，不包括活荷载和后砌隔墙荷载；结构自重应取材料容重较小值；2）水头高度的计算，无论抗浮的设计水位的标高是否高于地下室顶板，计算时最高取至地下室顶板标高3）地下室顶板的覆土容重，位于地下室水位以下，取浮容重，位于地下水位以上根据压实程度取16-18。（2）处理方式1）对非岩石地基如粉质粘土、粉土、中粗砂等易开挖的地基，首选地下室底板压重方案；（造价低）2）对岩石地基等开挖难度较大的地基，优选地下室顶板压重的方案（多层地下室同理）。（造价高）2、局部抗浮底板设计（1）计算方法1）荷载确定：浮力-底板及其上部恒载（其中，浮力的分项系数取1.35；自重分项系数取1.0）2）防水板采用防水板形式，厚度约250-400mm，防水板不考虑地基沉降对板变形的影响，仅承受水浮力以及上部的荷载。设计方法：可在盈建科软件进行防水板的设计。3）筏板如果采用筏基，筏板需要进行抗浮设计，满足承载力等要求外，还需满足抗浮要求。四、地下室顶板1、顶板选型（1）若地下室顶板作为结构嵌固端：一般上部有塔楼1）作为上不结构嵌固部位的地下室楼盖的混凝土强度等级不宜低于C30（高规3.2.2）；2）普通地下室顶板厚度不宜小于160mm；作为上部嵌固端部位的地下室楼层的顶板应采用梁板结构，楼板厚度不宜小于180mm，应采用双层双向配筋，且每层...
