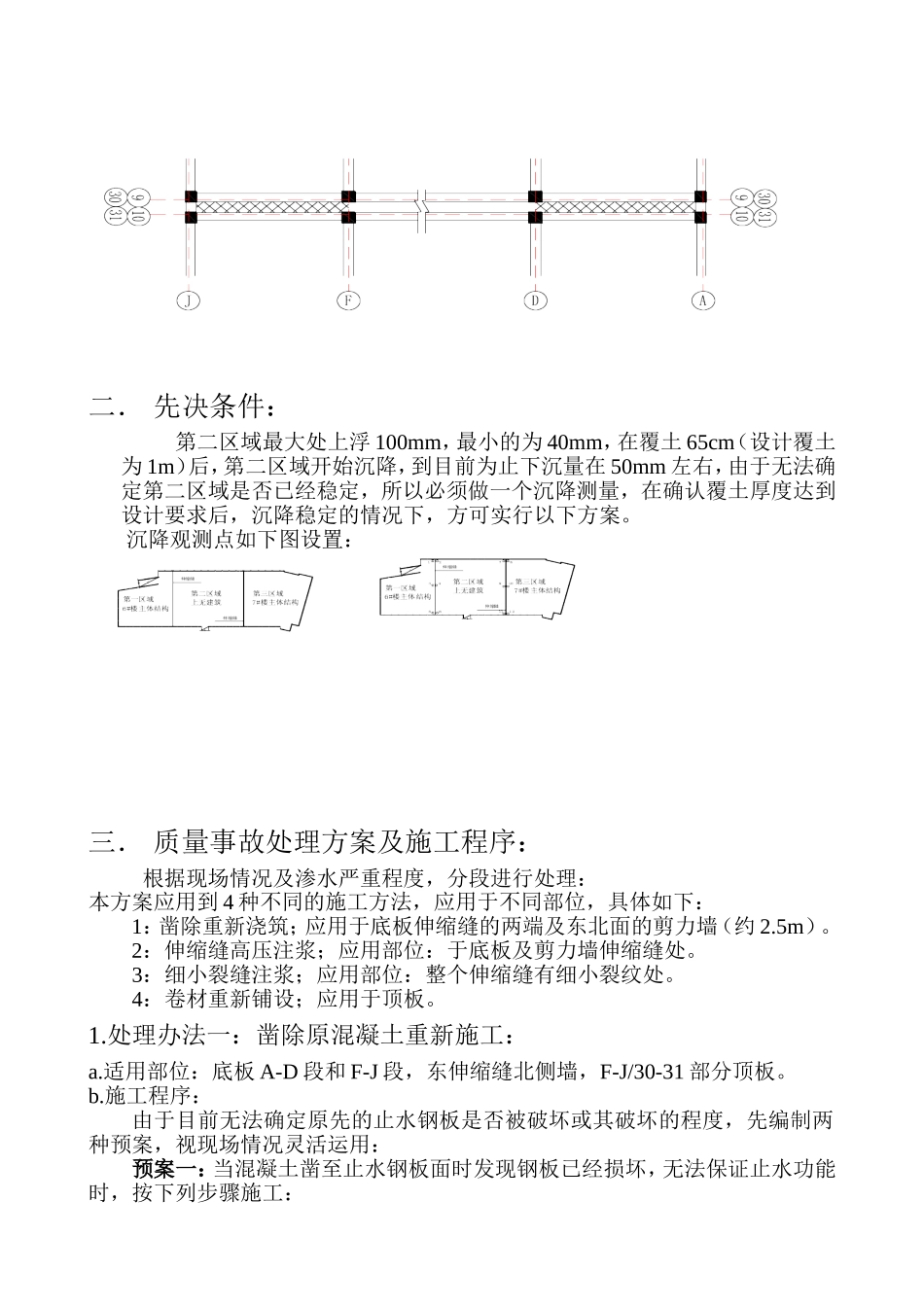

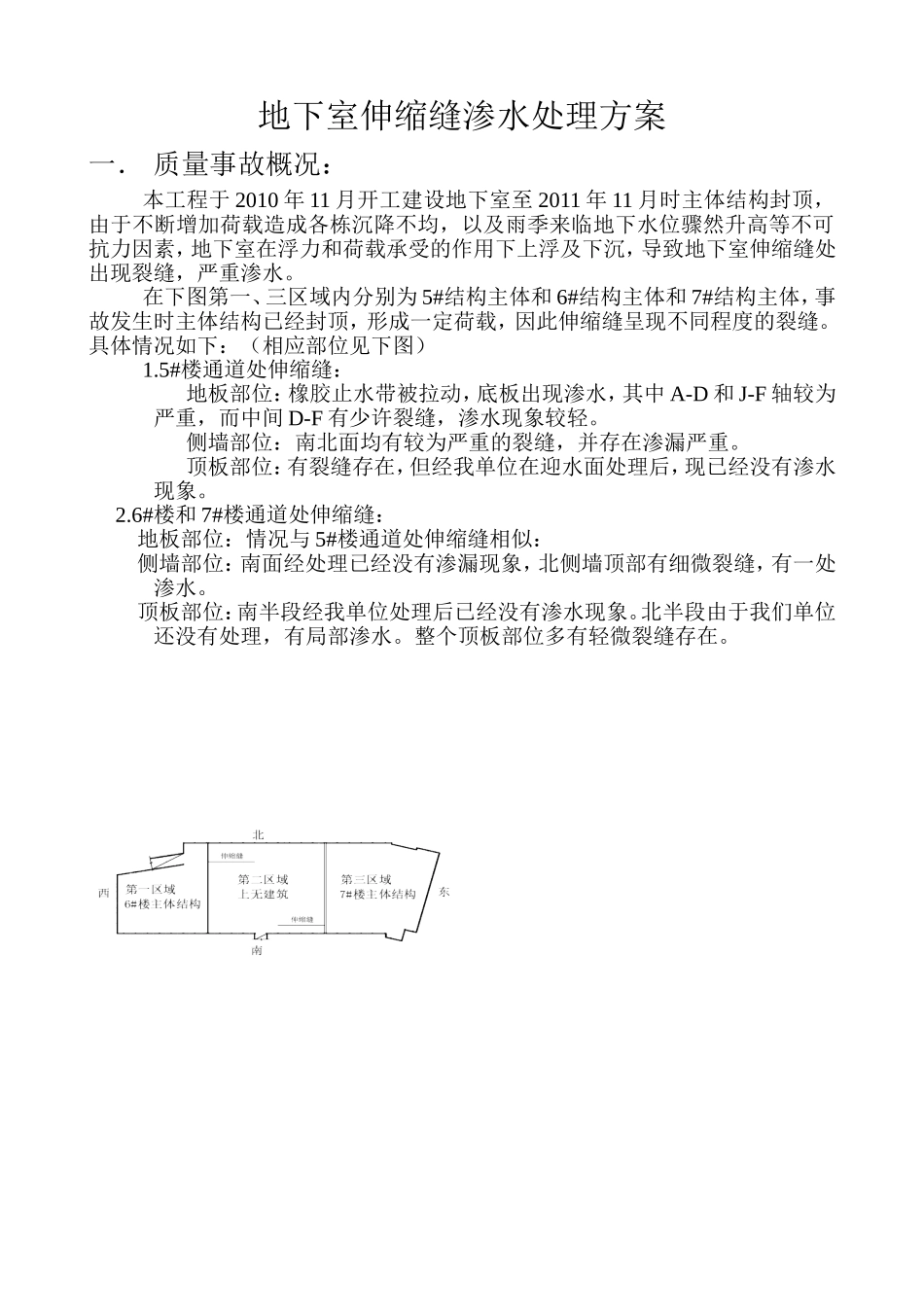

住宅·莲花尚院2#地块地下室及上部工程地下室伸缩缝防水处理方案住宅·莲花尚院2#地块项目部2012年01月10日地下室伸缩缝渗水处理方案一.质量事故概况:本工程于2010年11月开工建设地下室至2011年11月时主体结构封顶,由于不断增加荷载造成各栋沉降不均,以及雨季来临地下水位骤然升高等不可抗力因素,地下室在浮力和荷载承受的作用下上浮及下沉,导致地下室伸缩缝处出现裂缝,严重渗水。在下图第一、三区域内分别为5#结构主体和6#结构主体和7#结构主体,事故发生时主体结构已经封顶,形成一定荷载,因此伸缩缝呈现不同程度的裂缝。具体情况如下:(相应部位见下图)1.5#楼通道处伸缩缝:地板部位:橡胶止水带被拉动,底板出现渗水,其中A-D和J-F轴较为严重,而中间D-F有少许裂缝,渗水现象较轻。侧墙部位:南北面均有较为严重的裂缝,并存在渗漏严重。顶板部位:有裂缝存在,但经我单位在迎水面处理后,现已经没有渗水现象。2.6#楼和7#楼通道处伸缩缝:地板部位:情况与5#楼通道处伸缩缝相似:侧墙部位:南面经处理已经没有渗漏现象,北侧墙顶部有细微裂缝,有一处渗水。顶板部位:南半段经我单位处理后已经没有渗水现象。北半段由于我们单位还没有处理,有局部渗水。整个顶板部位多有轻微裂缝存在。二.先决条件:第二区域最大处上浮100mm,最小的为40mm,在覆土65cm(设计覆土为1m)后,第二区域开始沉降,到目前为止下沉量在50mm左右,由于无法确定第二区域是否已经稳定,所以必须做一个沉降测量,在确认覆土厚度达到设计要求后,沉降稳定的情况下,方可实行以下方案。沉降观测点如下图设置:三.质量事故处理方案及施工程序:根据现场情况及渗水严重程度,分段进行处理:本方案应用到4种不同的施工方法,应用于不同部位,具体如下:1:凿除重新浇筑;应用于底板伸缩缝的两端及东北面的剪力墙(约2.5m)。2:伸缩缝高压注浆;应用部位:于底板及剪力墙伸缩缝处。3:细小裂缝注浆;应用部位:整个伸缩缝有细小裂纹处。4:卷材重新铺设;应用于顶板。1.处理办法一:凿除原混凝土重新施工:a.适用部位:底板A-D段和F-J段,东伸缩缝北侧墙,F-J/30-31部分顶板。b.施工程序:由于目前无法确定原先的止水钢板是否被破坏或其破坏的程度,先编制两种预案,视现场情况灵活运用:预案一:当混凝土凿至止水钢板面时发现钢板已经损坏,无法保证止水功能时,按下列步骤施工:1.将两轴线间500mm的混凝土凿除,在凿除过程中保护好原有钢筋,将其向上翻起,避免凿伤钢筋。在临界面小心仔细打凿,避免松动边缘部位。2.取出原有止水钢板,尽量不要破坏,如遇无法保全的情况,按横向面将钢板切断,可分段妥善保存。对有变形的或有孔洞的钢板全部作废料处理,按米数重新制作钢板补足。3.采用人工凿毛处理凿除面,要求凿成细孔,仔细认真施工,并清洗干净,表面无松动混凝土。4.在凿除面设置遇水膨胀止水条,贴紧凿除面用水泥钉钉牢。在原伸缩缝位置按原图纸重新设置不锈钢止水钢板。5.重新绑扎钢筋及缝中支模(采用挤塑板)。6.重新浇筑混凝土,混凝土高于原先一级,振捣密实,按后浇带处理要求,并养护。7.按原图纸处理完毕伸缩缝设置。其余操作按规范施工。具体施工简图如图1图图11注意事项:在东北侧剪力墙和顶板连贯凿除,如下图部位:注意事项:在东北侧剪力墙和顶板连贯凿除,如下图部位:由于要连贯凿除,施工存在一定难度,应特别引起注意,在凿除是要特别留心由于要连贯凿除,施工存在一定难度,应特别引起注意,在凿除是要特别留心钢筋,不得凿伤。清理缝口时要多冲洗几遍,保证干净,无松动石子、混凝土。绑钢筋,不得凿伤。清理缝口时要多冲洗几遍,保证干净,无松动石子、混凝土。绑扎钢筋的时候要多增加两道分布筋,确保该处在收缩及一般作用力下不至于产扎钢筋的时候要多增加两道分布筋,确保该处在收缩及一般作用力下不至于产生新的裂缝,也可采用植筋的办法来增加钢筋,曾强此处的受力能力,确保结构生新的裂缝,也可采用植筋的办法来增加钢筋,曾强此处的受力能力,确保结构安全和适用功能。(预案二同此做法)安全和适用功能。(预案二同此做法)预案二:当发现止水钢板未被破坏...
