地下室施工专项方案-1VIP免费

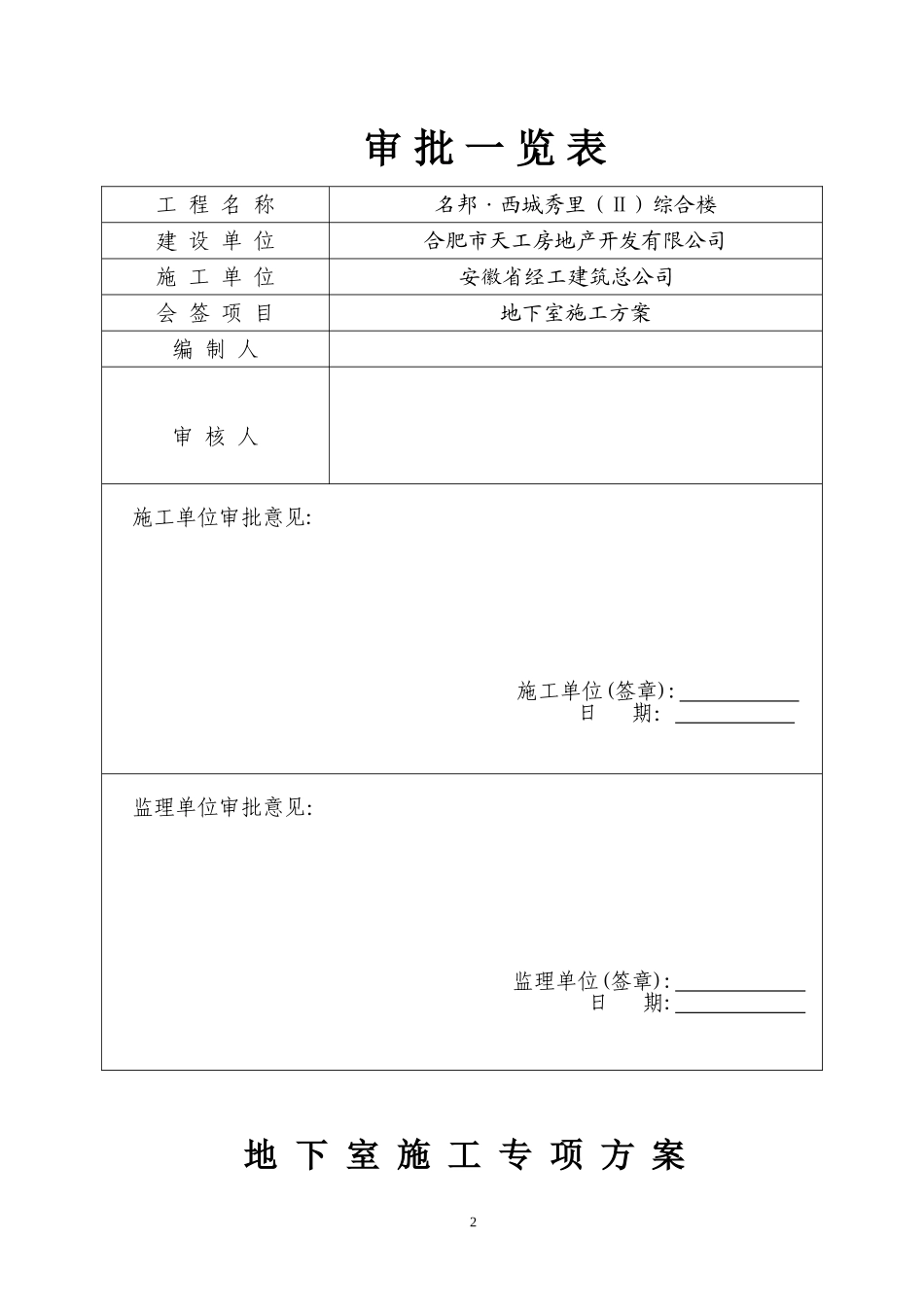

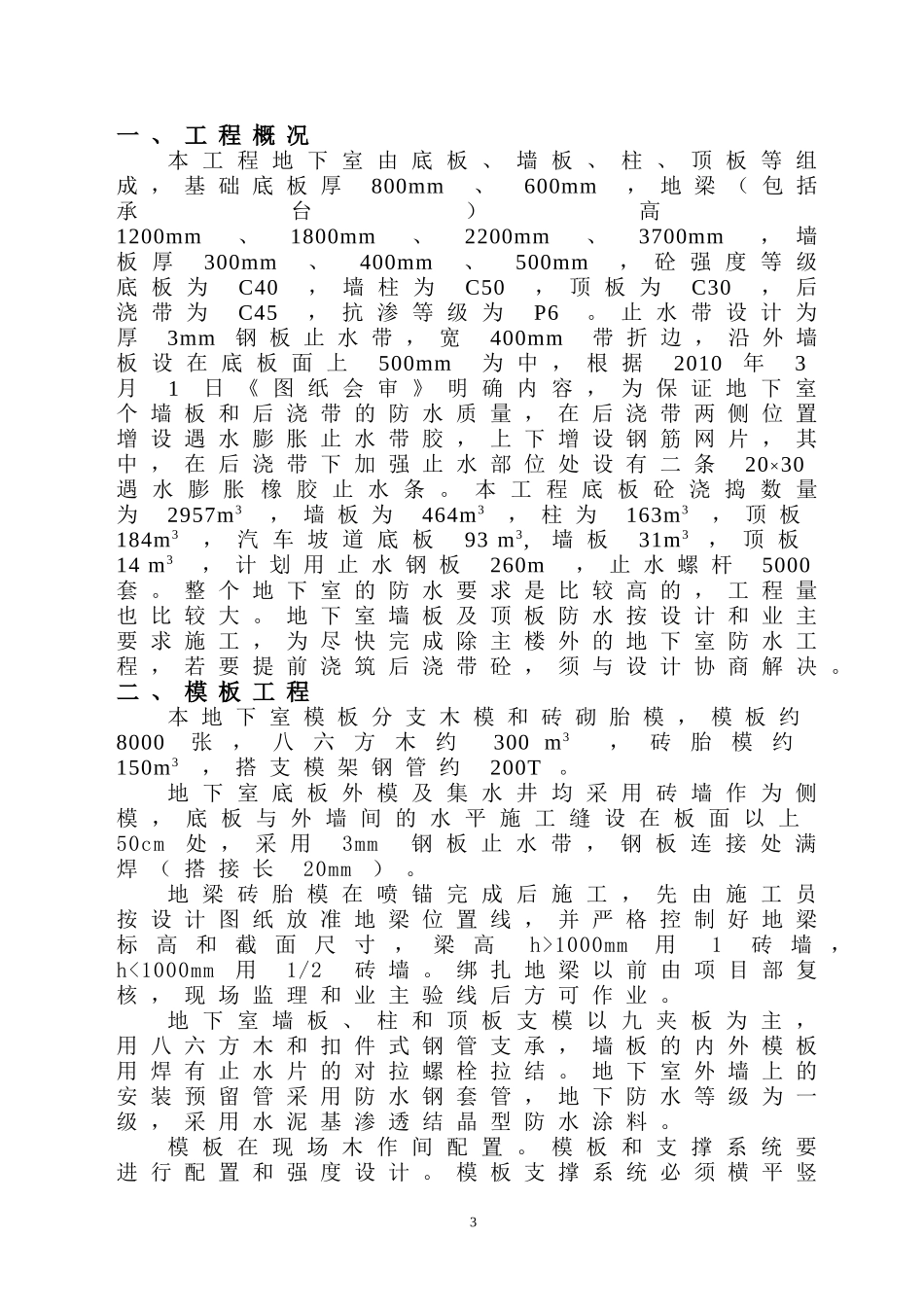

名邦·西城秀里（Ⅱ）综合楼地下室施工方案安徽经工建筑总公司二0一0年四月1审批一览表地下室施工专项方案工程名称名邦·西城秀里（Ⅱ）综合楼建设单位合肥市天工房地产开发有限公司施工单位安徽省经工建筑总公司会签项目地下室施工方案编制人审核人施工单位审批意见:施工单位(签章):日期：监理单位审批意见：监理单位(签章):日期:2一、工程概况本工程地下室由底板、墙板、柱、顶板等组成，基础底板厚800mm、600mm，地梁（包括承台）高1200mm、1800mm、2200mm、3700mm，墙板厚300mm、400mm、500mm，砼强度等级底板为C40，墙柱为C50，顶板为C30，后浇带为C45，抗渗等级为P6。止水带设计为厚3mm钢板止水带，宽400mm带折边，沿外墙板设在底板面上500mm为中，根据2010年3月1日《图纸会审》明确内容，为保证地下室个墙板和后浇带的防水质量，在后浇带两侧位置增设遇水膨胀止水带胶，上下增设钢筋网片，其中，在后浇带下加强止水部位处设有二条20×30遇水膨胀橡胶止水条。本工程底板砼浇捣数量为2957m3，墙板为464m3，柱为163m3，顶板184m3，汽车坡道底板93m3,墙板31m3，顶板14m3，计划用止水钢板260m，止水螺杆5000套。整个地下室的防水要求是比较高的，工程量也比较大。地下室墙板及顶板防水按设计和业主要求施工，为尽快完成除主楼外的地下室防水工程，若要提前浇筑后浇带砼，须与设计协商解决。二、模板工程本地下室模板分支木模和砖砌胎模，模板约8000张，八六方木约300m3，砖胎模约150m3，搭支模架钢管约200T。地下室底板外模及集水井均采用砖墙作为侧模，底板与外墙间的水平施工缝设在板面以上50cm处，采用3mm钢板止水带，钢板连接处满焊（搭接长20mm）。地梁砖胎模在喷锚完成后施工，先由施工员按设计图纸放准地梁位置线，并严格控制好地梁标高和截面尺寸，梁高h>1000mm用1砖墙，h<1000mm用1/2砖墙。绑扎地梁以前由项目部复核，现场监理和业主验线后方可作业。地下室墙板、柱和顶板支模以九夹板为主，用八六方木和扣件式钢管支承，墙板的内外模板用焊有止水片的对拉螺栓拉结。地下室外墙上的安装预留管采用防水钢套管，地下防水等级为一级，采用水泥基渗透结晶型防水涂料。模板在现场木作间配置。模板和支撑系统要进行配置和强度设计。模板支撑系统必须横平竖3直，支撑点必须牢固，扣件及螺栓必须拧紧，支模架钢管及支撑若遇大跨度梁板须加密布置，确保支模架的强度、刚度和稳定性达到施工规范要求。施工员、木工翻样要对施工方法和操作要点向班组进行详细的技术交底。所有预留孔洞、埋件位置必须正确，安装牢固，连同钢筋隐蔽验收，经业主和监理同意后方可封闭模板。模板施工完毕后，进行技术复核工作，填写好各项报审表经监理工程师审批签发砼浇捣令后方可浇捣砼。本工程地下室支模分三次进行，第一次支设止水钢板以下基础及墙板部分模板，第二次支设墙板和柱模，第三次支设顶板平板和梁的模板。模板拆除应符合施工验收规范的要求（详GB50204-2002），未经有关技术人员同意不得随意拆模。模板拆除后应及时整修和清理、保持表面的平整和清洁，并上脱模剂。三、钢筋工程1、本工程地下室施工期间钢筋加工棚拟选择在邻近综合楼东立面空地，搭设面积约72m2，钢筋半成品均在此集中加工，根据施工进度分批吊运到作业部位进行绑扎，因地梁主筋较长，为方便吊运，地下室钢筋安装时采用在基坑内对焊或电焊搭接。所有钢筋原材料及焊接均需经监理见证取样送交试验室试验合格后方可用于本工程中（本工程已委托肥西县建设检测中心试验）。地梁扎筋采用钢管架子，以防止钢筋骨架失稳。底板上皮筋则根据底板厚度通过钢筋撑马固定，钢筋撑马按4只/m2布置。在垫层底弹线控制下皮钢筋的间距，用水泥垫块控制保护层厚度，底板上皮钢筋绑扎后，弹柱及墙板边线，用红漆作出标记。柱主筋伸至板底固定。柱除上下设箍筋外，通过与底板上皮筋电焊设置定位箍。墙板插筋在底板面设一道水平筋。严格控制钢筋间距，有搭接部位采用电焊固定，以防偏轴线。同一截面内钢筋接头数量不得大于50%。底板钢筋采用机械连接，柱子插筋的竖向接头采用电渣压力焊，墙板筋采用绑扎搭接，梁主筋以对焊搭接和机械连接为主，墙...
