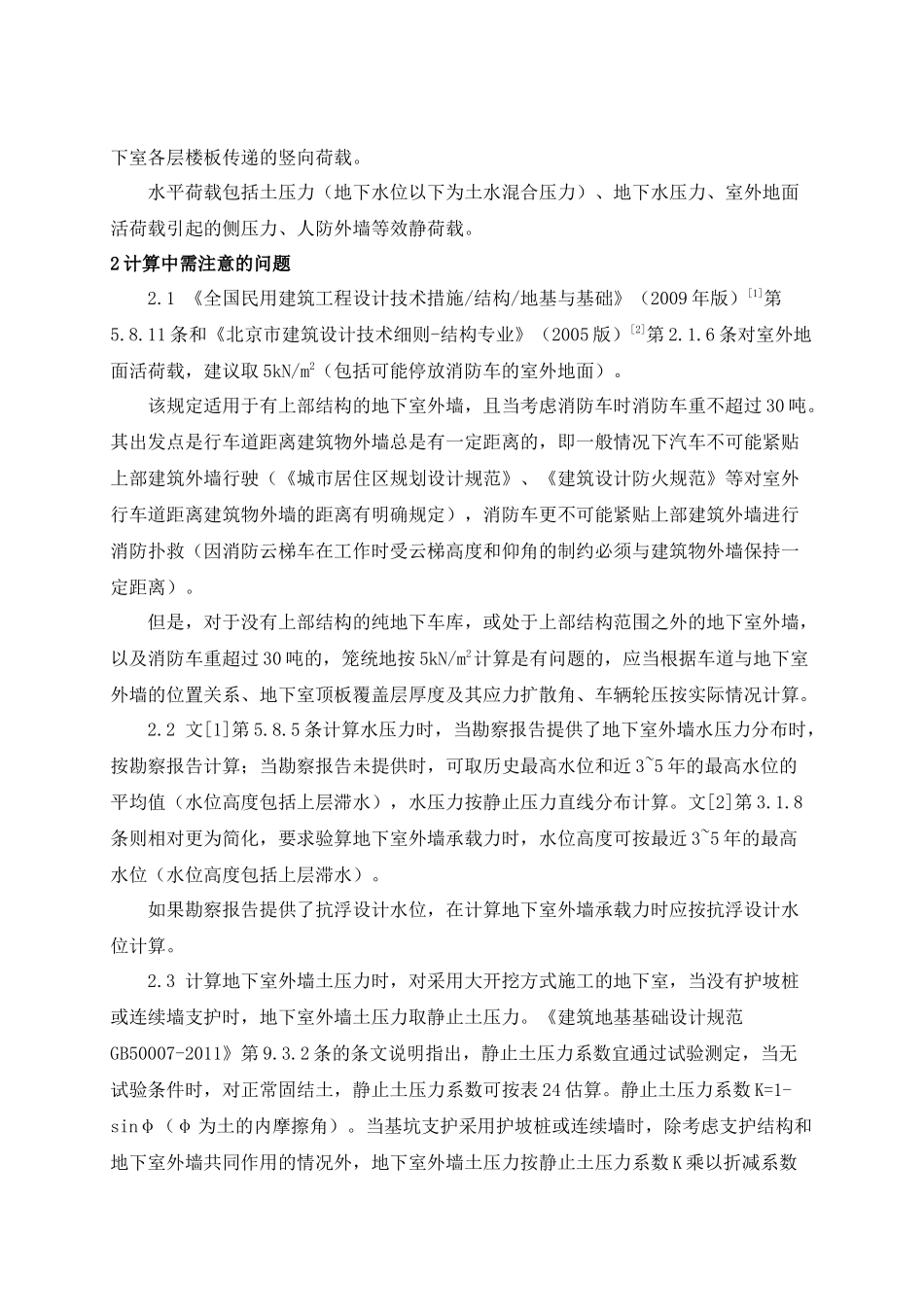

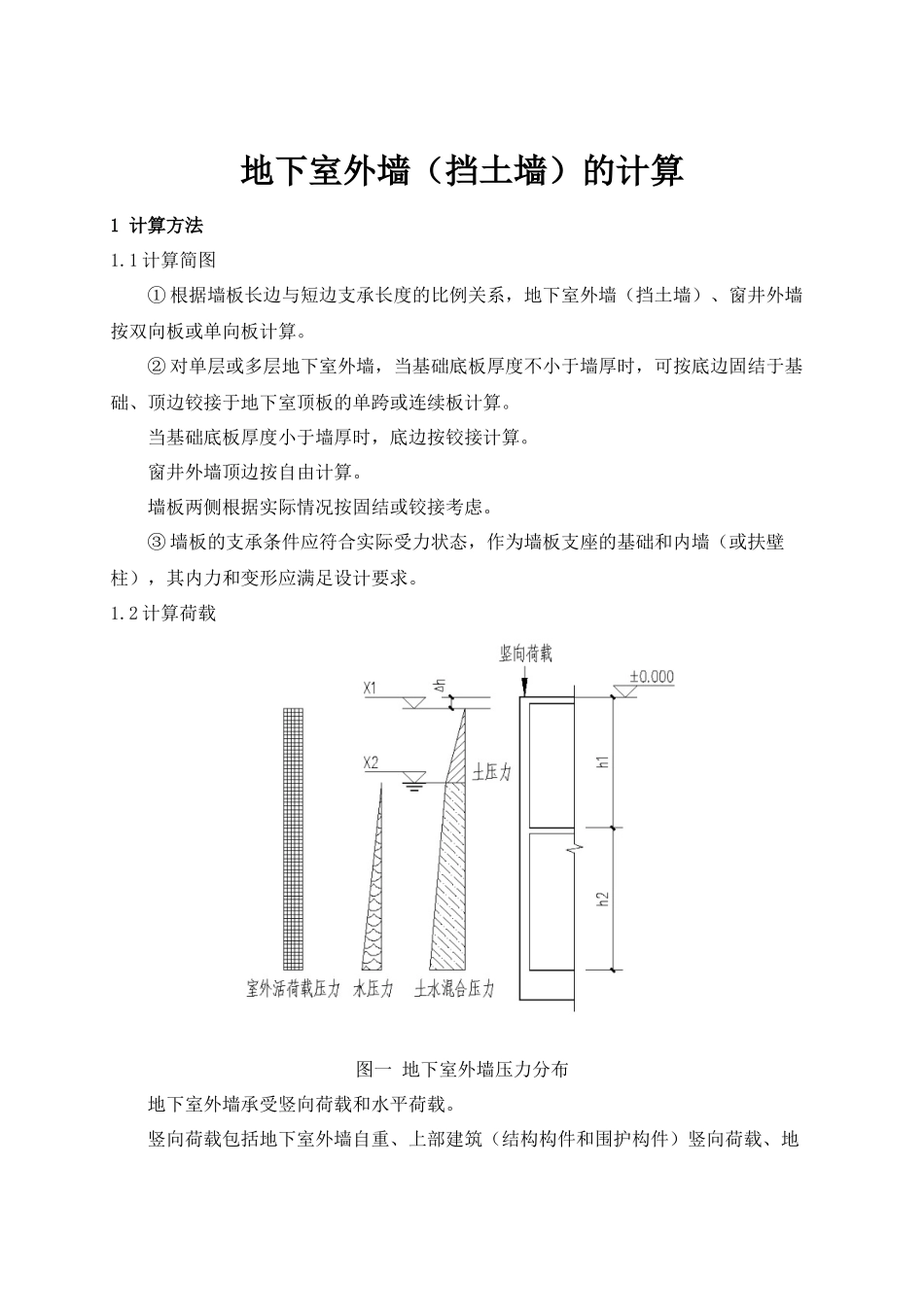

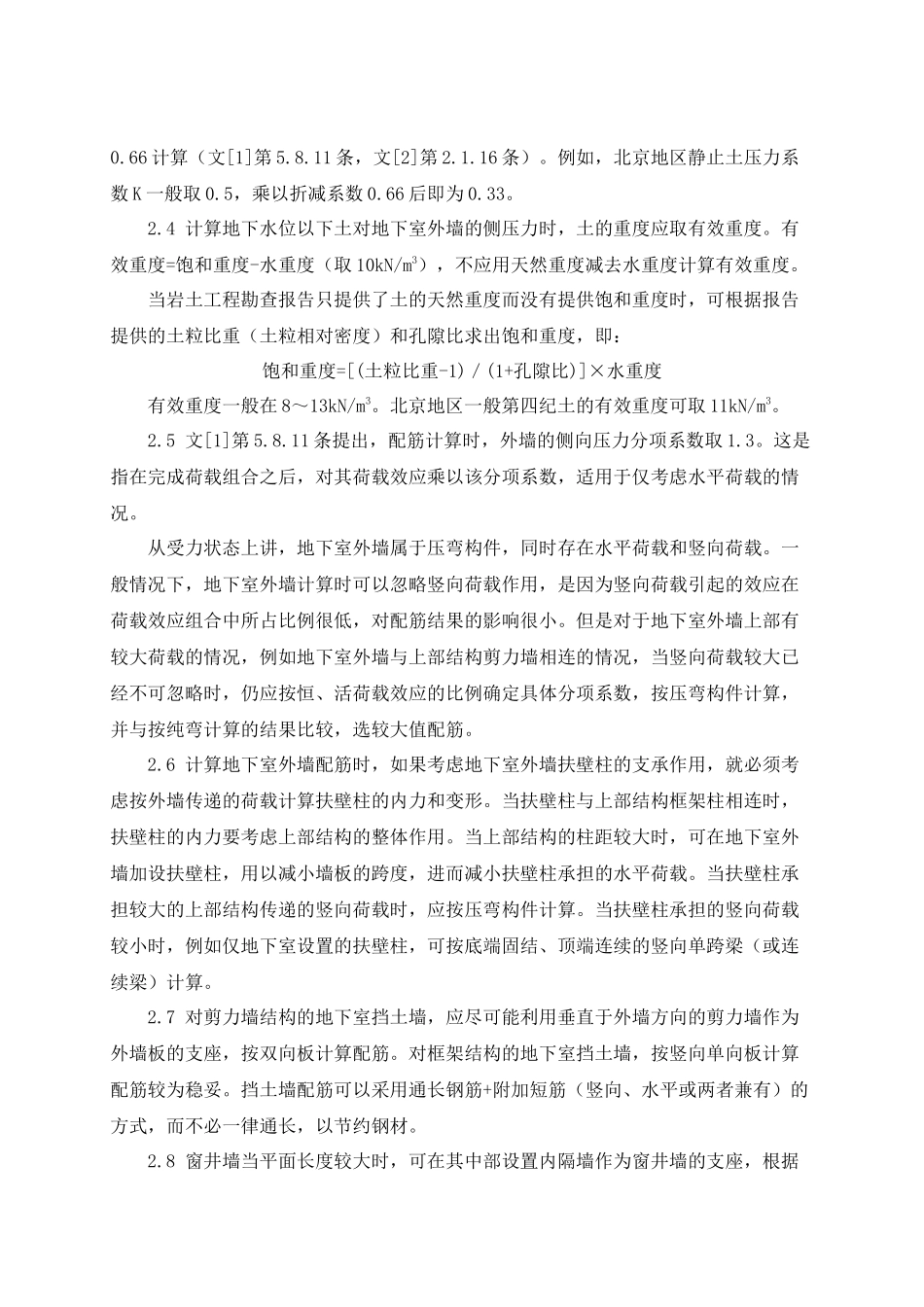

地下室外墙（挡土墙）的计算1计算方法1.1计算简图①根据墙板长边与短边支承长度的比例关系，地下室外墙（挡土墙）、窗井外墙按双向板或单向板计算。②对单层或多层地下室外墙，当基础底板厚度不小于墙厚时，可按底边固结于基础、顶边铰接于地下室顶板的单跨或连续板计算。当基础底板厚度小于墙厚时，底边按铰接计算。窗井外墙顶边按自由计算。墙板两侧根据实际情况按固结或铰接考虑。③墙板的支承条件应符合实际受力状态，作为墙板支座的基础和内墙（或扶壁柱），其内力和变形应满足设计要求。1.2计算荷载图一地下室外墙压力分布地下室外墙承受竖向荷载和水平荷载。竖向荷载包括地下室外墙自重、上部建筑（结构构件和围护构件）竖向荷载、地下室各层楼板传递的竖向荷载。水平荷载包括土压力（地下水位以下为土水混合压力）、地下水压力、室外地面活荷载引起的侧压力、人防外墙等效静荷载。2计算中需注意的问题2.1《全国民用建筑工程设计技术措施/结构/地基与基础》（2009年版）[1]第5.8.11条和《北京市建筑设计技术细则-结构专业》（2005版）[2]第2.1.6条对室外地面活荷载，建议取5kN/m2（包括可能停放消防车的室外地面）。该规定适用于有上部结构的地下室外墙，且当考虑消防车时消防车重不超过30吨。其出发点是行车道距离建筑物外墙总是有一定距离的，即一般情况下汽车不可能紧贴上部建筑外墙行驶（《城市居住区规划设计规范》、《建筑设计防火规范》等对室外行车道距离建筑物外墙的距离有明确规定），消防车更不可能紧贴上部建筑外墙进行消防扑救（因消防云梯车在工作时受云梯高度和仰角的制约必须与建筑物外墙保持一定距离）。但是，对于没有上部结构的纯地下车库，或处于上部结构范围之外的地下室外墙，以及消防车重超过30吨的，笼统地按5kN/m2计算是有问题的，应当根据车道与地下室外墙的位置关系、地下室顶板覆盖层厚度及其应力扩散角、车辆轮压按实际情况计算。2.2文[1]第5.8.5条计算水压力时，当勘察报告提供了地下室外墙水压力分布时，按勘察报告计算；当勘察报告未提供时，可取历史最高水位和近3~5年的最高水位的平均值（水位高度包括上层滞水），水压力按静止压力直线分布计算。文[2]第3.1.8条则相对更为简化，要求验算地下室外墙承载力时，水位高度可按最近3~5年的最高水位（水位高度包括上层滞水）。如果勘察报告提供了抗浮设计水位，在计算地下室外墙承载力时应按抗浮设计水位计算。2.3计算地下室外墙土压力时，对采用大开挖方式施工的地下室，当没有护坡桩或连续墙支护时，地下室外墙土压力取静止土压力。《建筑地基基础设计规范GB50007-2011》第9.3.2条的条文说明指出，静止土压力系数宜通过试验测定，当无试验条件时，对正常固结土，静止土压力系数可按表24估算。静止土压力系数K=1-sinφ（φ为土的内摩擦角）。当基坑支护采用护坡桩或连续墙时，除考虑支护结构和地下室外墙共同作用的情况外，地下室外墙土压力按静止土压力系数K乘以折减系数0.66计算（文[1]第5.8.11条，文[2]第2.1.16条）。例如，北京地区静止土压力系数K一般取0.5，乘以折减系数0.66后即为0.33。2.4计算地下水位以下土对地下室外墙的侧压力时，土的重度应取有效重度。有效重度=饱和重度-水重度（取10kN/m3），不应用天然重度减去水重度计算有效重度。当岩土工程勘查报告只提供了土的天然重度而没有提供饱和重度时，可根据报告提供的土粒比重（土粒相对密度）和孔隙比求出饱和重度，即：饱和重度=[(土粒比重-1)／(1+孔隙比)]×水重度有效重度一般在8～13kN/m3。北京地区一般第四纪土的有效重度可取11kN/m3。2.5文[1]第5.8.11条提出，配筋计算时，外墙的侧向压力分项系数取1.3。这是指在完成荷载组合之后，对其荷载效应乘以该分项系数，适用于仅考虑水平荷载的情况。从受力状态上讲，地下室外墙属于压弯构件，同时存在水平荷载和竖向荷载。一般情况下，地下室外墙计算时可以忽略竖向荷载作用，是因为竖向荷载引起的效应在荷载效应组合中所占比例很低，对配筋结果的影响很小。但是对于地下室外墙上部有较大荷载的情况，例如地下室外墙与上部结构剪力墙相连的情况，当竖向荷载较大已经不可忽略时，...
