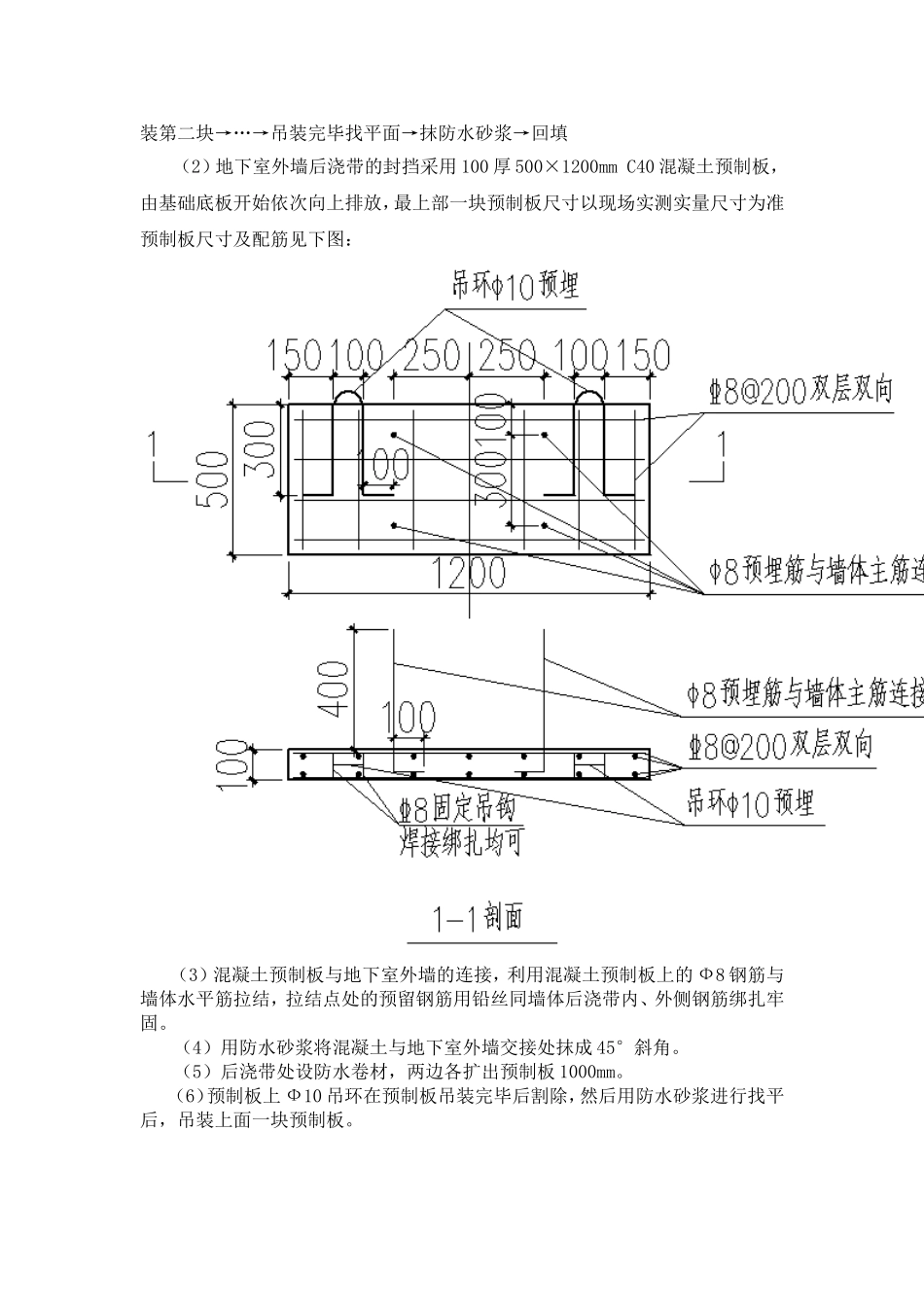

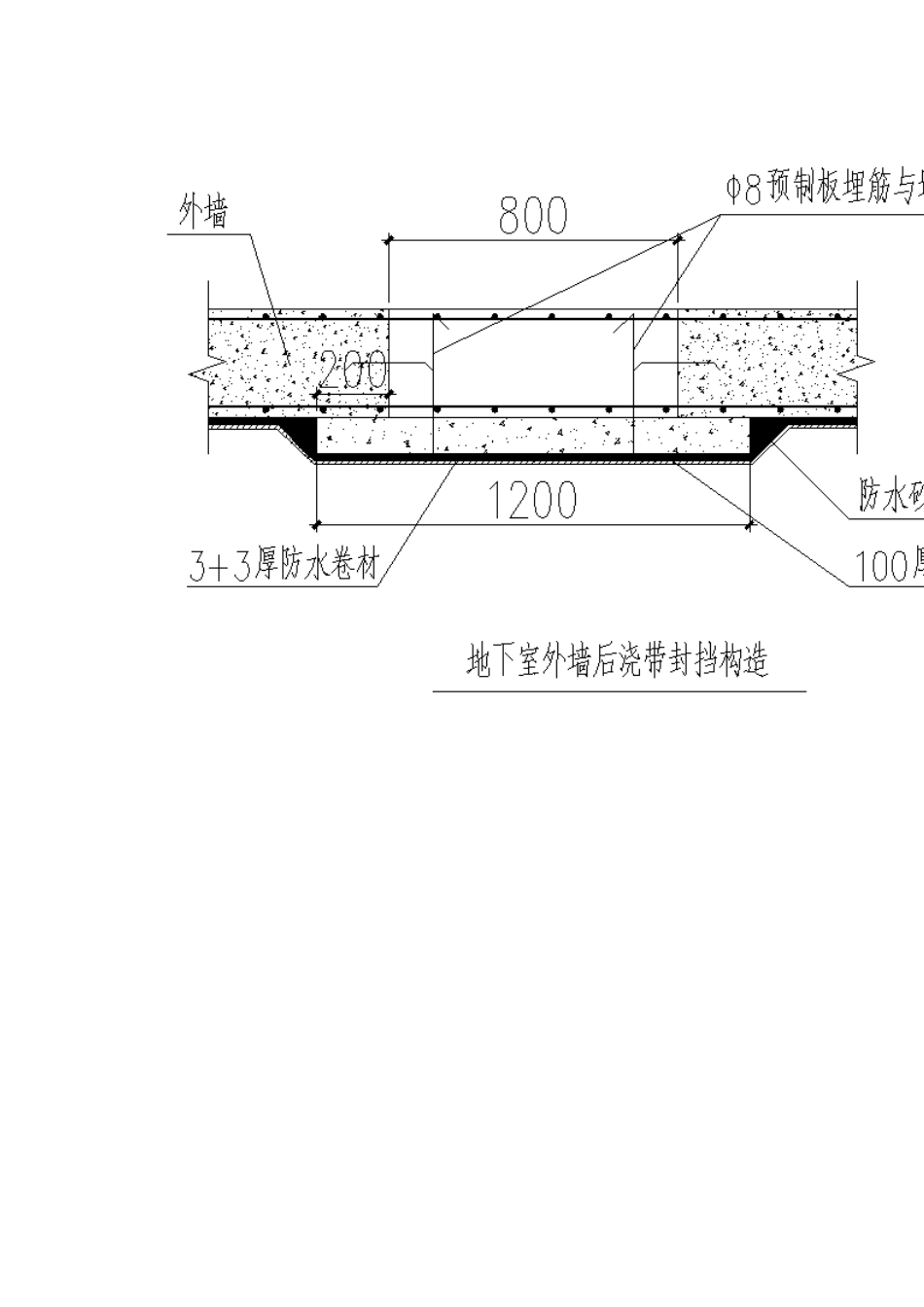

地下室外墙后浇带装配式保护墙改进方法完成单位：中建三局西北公司兰州经理部完成人：汉光昭、张桃园1产生背景目前,在建筑工程中,为了功能的需要和解决高层主体与裙房间的差异沉降,钢筋砼的收缩变形以及砼的温度应力等问题,后浇带法在建筑工程中已广泛应用,在地下工程防水中,后浇带的施工尤为重要。只有在施工中引起高度重视,才能起到它应有的作用。2成果简介在地下室外墙后浇带防水设计及施工过程中，通常采用240mm厚砖砌保护墙+内贴防水卷材或外抹防水砂浆的方式处理后浇带。为了避免后期回填土沉降等因素引起的防水拉劽或砖砌保护墙开裂而造成的防水质量问题，我们想到，如果后浇带处外侧的封闭采用在混凝土预制块上预留“拉钩”，使之与后浇带处剪力墙钢筋进行有效牢固的拉结，在后浇带浇筑完毕后，预制块保护墙将与剪力墙牢固拉结，形成整体。这种方法直接避免了保护墙开裂或防水拉劽的问题，非常有效的提高了外墙后浇带处防水质量问题，有较强的操作性和实用性。3详细内容3.1原理及特点这种用于地下室外墙后浇带处理的改进做法，能够通过预留在预制块上的与剪力墙连接的拉结钢筋，有效的把预制块拼装成的保护墙与剪力墙进行牢固连接避免了保护墙开裂、防水拉劽等质量问题，大大提高了后浇带处防水质量效果。1、材料要求HPB235Ф8、HRB400Ф8、HRB400Ф10钢筋，防水砂浆，20#（22#）绑扎丝、C40砼。2、主要机具塔吊、钢卷尺、线坠、小白线、铁抹子、平板振捣器、塑料薄膜等。3、操作工艺（1）外墙后浇带预制板施工工序外墙后浇带预制板预制→挂线→吊装→加固→板拼接处防水砂浆找平→吊装第二块→…→吊装完毕找平面→抹防水砂浆→回填（2）地下室外墙后浇带的封挡采用100厚500×1200mmC40混凝土预制板，由基础底板开始依次向上排放，最上部一块预制板尺寸以现场实测实量尺寸为准预制板尺寸及配筋见下图：（3）混凝土预制板与地下室外墙的连接，利用混凝土预制板上的Ф8钢筋与墙体水平筋拉结，拉结点处的预留钢筋用铅丝同墙体后浇带内、外侧钢筋绑扎牢固。（4）用防水砂浆将混凝土与地下室外墙交接处抹成45°斜角。（5）后浇带处设防水卷材，两边各扩出预制板1000mm。（6）预制板上Ф10吊环在预制板吊装完毕后割除，然后用防水砂浆进行找平后，吊装上面一块预制板。3.2成果使用范围可适应于地下室外墙后浇带防水处理。4效益分析及传统方法对比：a.通常情况下后浇带防水处理方法b.改进后后浇带防水处理方法（1）质量：上述图a为传统外墙后浇带处挡墙处理方法，采用砖砌保护墙，内贴防水卷材，这种做法在容易因室外回填土沉降或回填土侧向压力不足而引起保护墙与结构面产生裂缝或因沉降导致防水卷材拉劽，存在较大防水质量隐患；上述图b为改进后外墙后浇带处装配式保护墙做法，采用在预制混凝土块上设置与墙体主筋拉结的“拉钩”，后浇带混凝土浇筑后可使之与结构墙面连接紧固，不会因回填土沉降、回填土侧向压力不足等导致的开裂及防水拉劽现象，很大程度上提高了后浇带防水施工质量，且装配式保护墙采用预制，在一定程度上缩短了后浇带施工的工期。（2）经济：以本工程（东航国际广场）为例，地下车库层高4.2m，外墙后浇带34条，总长4.2×17=142.8m。a、按照传统做法，砖砌保护墙宽度2m，厚度240mm，砌体量142.8×2×0.24=68.6m³，砂浆总量约68.6×0.26=18m³，砂浆单价约200元/m³，人工约230元/m³，合计金额200×68.6+9×200+230×68.6=33138元；b、按照改进后外墙后浇带处理方法，每块预制块规格为1.2×0.5×0.1=0.06m³，每块预制块的钢筋含量为6.5kg，采用C20细石混凝土浇筑而成，共286块，C20细石混凝土单价为330元/m³，钢材价格为2080元/t，合计金额330×286×0.06+0.0065×286×2080=9528元。合计节约金额33138-9528=23610元。此种（图b）改进后后装配式浇带保护墙做法不仅大大提高了外墙后浇带防水施工质量，而且经济效益显著，同比传统做法节约金额71.2%，且预制块场外加工相比砌筑在一定程度上节约了工期，且预制块可用现场混凝土废料、砌体废料等制作，配筋也可用现场废料加工，更大程度提高了经济效益，在提高质量控制和现场废料钢筋二次利用贡献巨大，其施...
