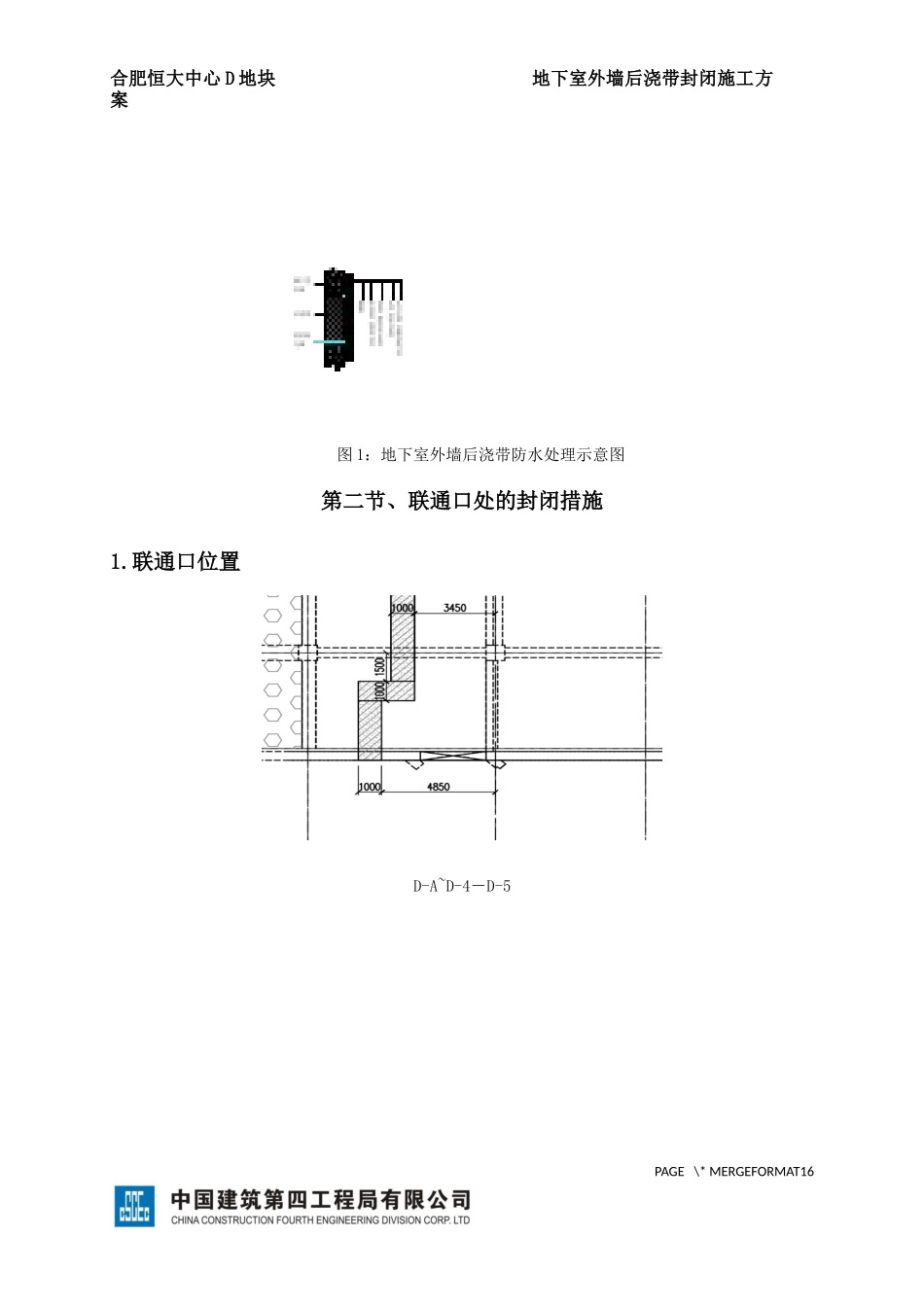

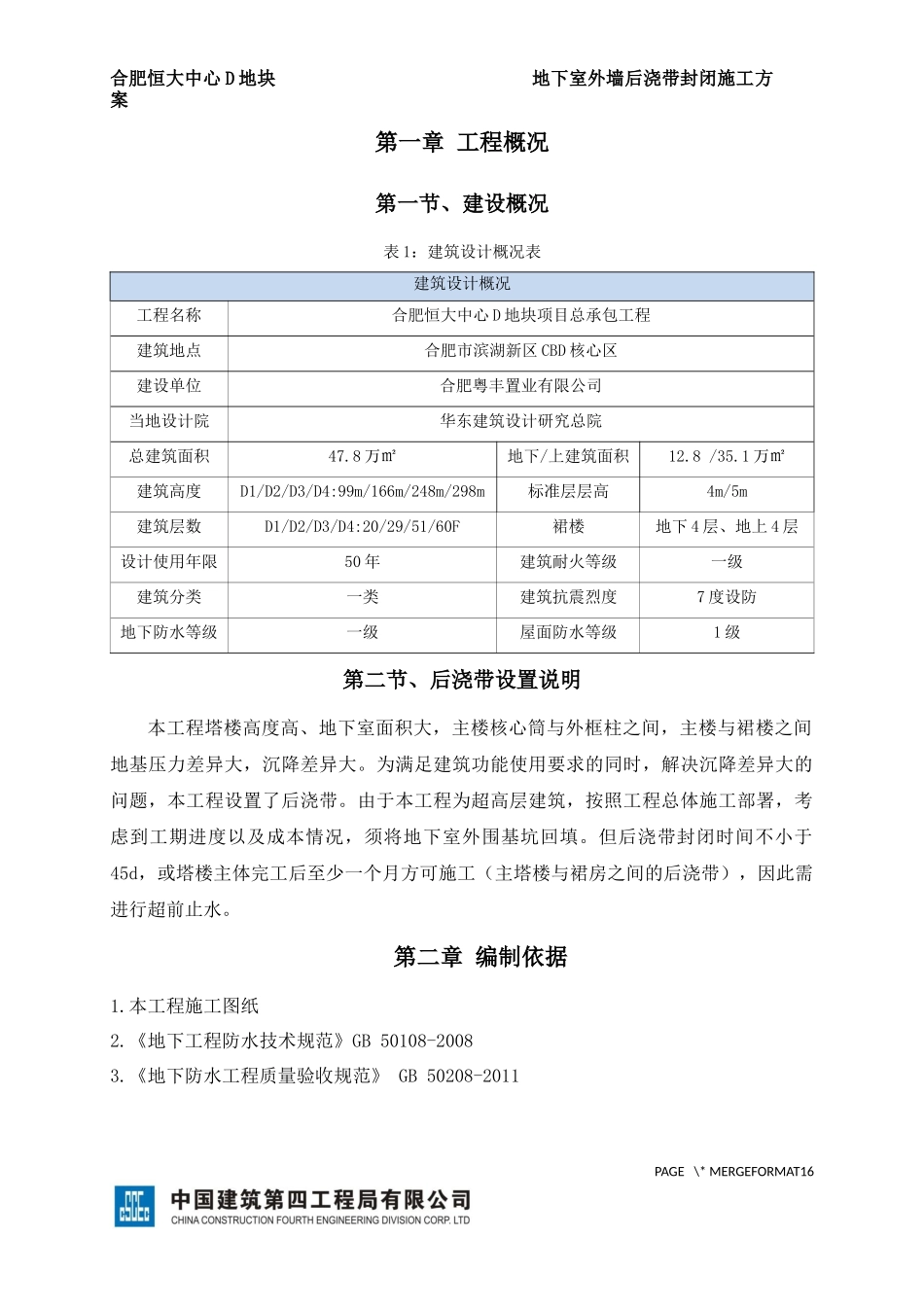

合肥恒大中心D地块地下室外墙后浇带封闭施工方案第一章工程概况第一节、建设概况表1：建筑设计概况表建筑设计概况工程名称合肥恒大中心D地块项目总承包工程建筑地点合肥市滨湖新区CBD核心区建设单位合肥粤丰置业有限公司当地设计院华东建筑设计研究总院总建筑面积47.8万㎡地下/上建筑面积12.8/35.1万㎡建筑高度D1/D2/D3/D4:99m/166m/248m/298m标准层层高4m/5m建筑层数D1/D2/D3/D4:20/29/51/60F裙楼地下4层、地上4层设计使用年限50年建筑耐火等级一级建筑分类一类建筑抗震烈度7度设防地下防水等级一级屋面防水等级1级第二节、后浇带设置说明本工程塔楼高度高、地下室面积大，主楼核心筒与外框柱之间，主楼与裙楼之间地基压力差异大，沉降差异大。为满足建筑功能使用要求的同时，解决沉降差异大的问题，本工程设置了后浇带。由于本工程为超高层建筑，按照工程总体施工部署，考虑到工期进度以及成本情况，须将地下室外围基坑回填。但后浇带封闭时间不小于45d，或塔楼主体完工后至少一个月方可施工（主塔楼与裙房之间的后浇带），因此需进行超前止水。第二章编制依据1.本工程施工图纸2.《地下工程防水技术规范》GB50108-20083.《地下防水工程质量验收规范》GB50208-2011PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案第三章施工方法第一节、连通口以外位置的封闭措施1.封闭方式(1)钢板固定：4mm厚钢板铺在外墙后浇带边，钢板需超出后浇带边缘100mm，将后浇带钢筋焊接在钢板内侧。（2）搭接方式：钢板连接采用搭接方式，搭接长度不小于20mm且双面满焊。（3）加固措施：为防止回填土过程中土方冲击导致钢板变形，采用C16钢筋，纵向等间距布置两道，焊接在止水钢板内侧。施工完成过后，需及时对止水钢板刷防锈漆。2.防水处理（1）找平层：钢板边用M5水泥砂浆找平。（2）涂刷聚氨酯：将止水钢板表面、找平层、找平层与外墙交界处基层处理赶紧，然后刷1mm厚聚氨酯防水涂料，待涂料干后，方可铺贴卷材。(3)防水卷材：先做附加层，附加层需做至找平层外边100mm，第二层范围宜大于附加层，卷材搭接长度为8-10公分(4)聚苯板成品保护：为防止土方回填过程中，防水卷材层遭到破坏，设置一道3公分聚苯板保护层。（5）钢板内侧处理：钢板内侧与混凝土外墙相交处使用密封膏勾缝。PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案图1：地下室外墙后浇带防水处理示意图第二节、联通口处的封闭措施1.联通口位置D-A~D-4－D-5PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案D-A~D-8－D-10D-A~D-17－D-19D-A~D-34－D-36PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案D-P－D-Q~D-39D-S－D-U~D-392.封闭方式由于联通口部位面积较大，不适合采用钢板封闭，宜采用砖砌挡土墙的方式进行封闭，砌筑效果如图2。（1）砌筑及抹灰：用M7.5水泥砂浆在底板上砌粉煤灰砖墙，砖墙宽200mm。砌体内侧采用1：2水泥砂浆在砌筑完成后抹灰，缝隙用水泥砂浆勾严。每天控制砌筑高度2m内，分次砌至回填面标高。外侧采用1：2水泥砂浆分层找平压PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案光，抹灰面完成后与外墙面齐平。（3）圈梁：在墙体中部设置一道圈梁200（宽）×200（高）C20，配筋6Ф10，Ф8@200。（4）内侧加固：首先用15厚木模板铺在墙内侧，用木方钢管固定，然后墙体内侧搭设排架，并每隔1.5m设置一道斜撑，架体将木方钢管与墙体抵紧，从而达到加固的效果。图2：挡土墙砌筑效果示意图3.防水处理挡土墙内侧抹灰层上及砖墙与混凝土外墙相交处，涂刷1mm厚聚氨酯防水涂料，待涂料干后，粘贴2厚改性沥青防水卷材，并做附加层处理。参考图3。PAGE\*MERGEFORMAT16合肥恒大中心D地块地下室外墙后浇带封闭施工方案图3：地下室外墙后浇带挡土墙封闭示意图第三章人员机械材料准备1.人员配置：施工员1人，安全人1人，泥工10人，钢筋工4人，架子工5人，防水工人5人。2.材料准备：水泥、黄沙、粉煤灰砖、2厚防水卷材、聚氨酯防水涂料、钢板、钢筋、3公分厚聚苯板、密封膏、砼。3.机械配置：电焊机、圆盘锯、切割机，其他工具若干。...
