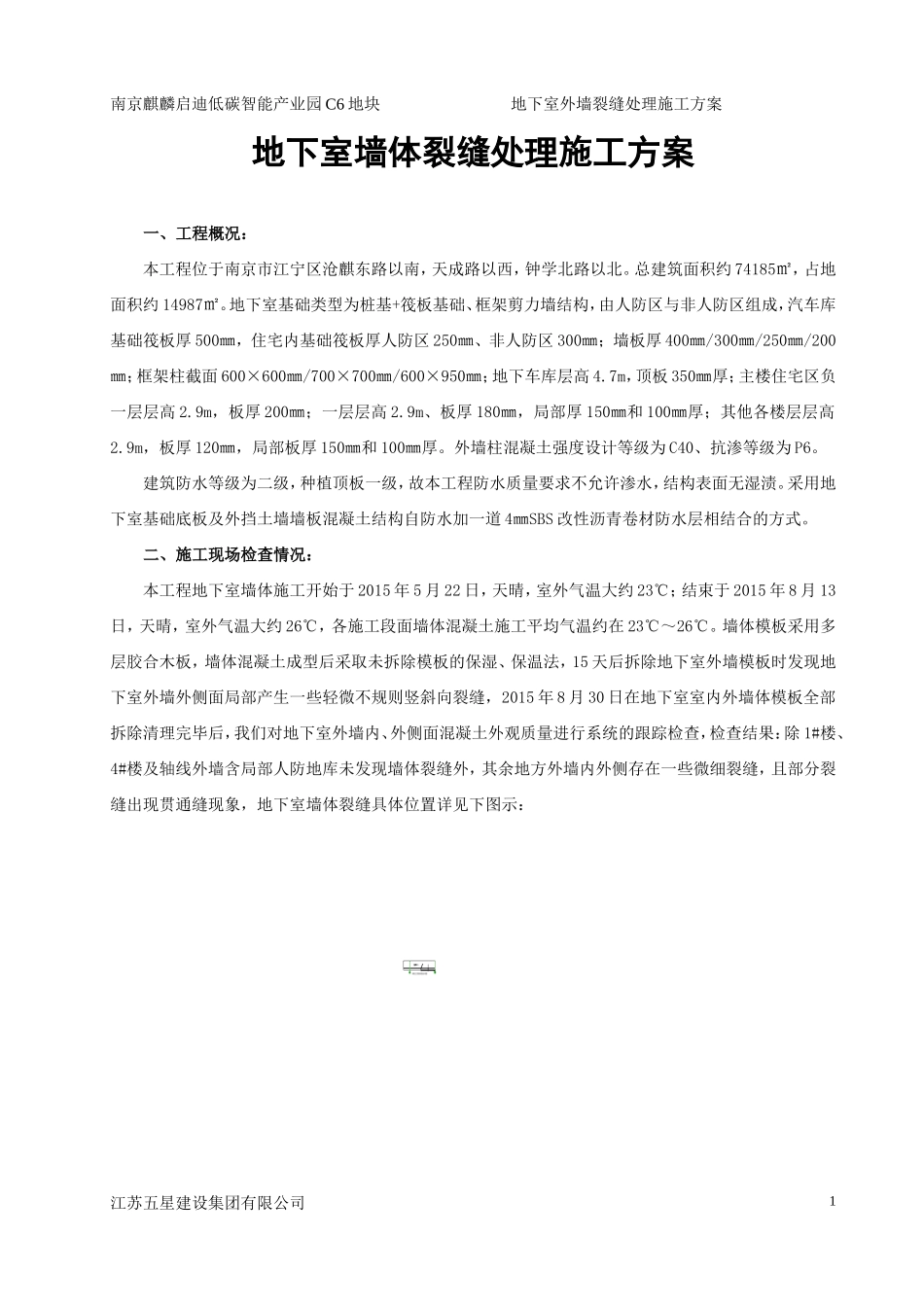

南京麒麟启迪低碳智能产业园C6地块地下室外墙裂缝处理施工方案地下室墙体裂缝处理施工方案一、工程概况：本工程位于南京市江宁区沧麒东路以南，天成路以西，钟学北路以北。总建筑面积约74185㎡，占地面积约14987㎡。地下室基础类型为桩基+筏板基础、框架剪力墙结构，由人防区与非人防区组成，汽车库基础筏板厚500㎜，住宅内基础筏板厚人防区250㎜、非人防区300㎜；墙板厚400㎜/300㎜/250㎜/200㎜；框架柱截面600×600㎜/700×700㎜/600×950㎜；地下车库层高4.7m，顶板350㎜厚；主楼住宅区负一层层高2.9m，板厚200㎜；一层层高2.9m、板厚180㎜，局部厚150㎜和100㎜厚；其他各楼层层高2.9m，板厚120㎜，局部板厚150㎜和100㎜厚。外墙柱混凝土强度设计等级为C40、抗渗等级为P6。建筑防水等级为二级，种植顶板一级，故本工程防水质量要求不允许渗水，结构表面无湿渍。采用地下室基础底板及外挡土墙墙板混凝土结构自防水加一道4㎜SBS改性沥青卷材防水层相结合的方式。二、施工现场检查情况：本工程地下室墙体施工开始于2015年5月22日，天晴，室外气温大约23℃；结束于2015年8月13日，天晴，室外气温大约26℃，各施工段面墙体混凝土施工平均气温约在23℃～26℃。墙体模板采用多层胶合木板，墙体混凝土成型后采取未拆除模板的保湿、保温法，15天后拆除地下室外墙模板时发现地下室外墙外侧面局部产生一些轻微不规则竖斜向裂缝，2015年8月30日在地下室室内外墙体模板全部拆除清理完毕后，我们对地下室外墙内、外侧面混凝土外观质量进行系统的跟踪检查，检查结果：除1#楼、4#楼及轴线外墙含局部人防地库未发现墙体裂缝外，其余地方外墙内外侧存在一些微细裂缝，且部分裂缝出现贯通缝现象，地下室墙体裂缝具体位置详见下图示：江苏五星建设集团有限公司1南京麒麟启迪低碳智能产业园C6地块地下室外墙裂缝处理施工方案三、裂缝具体特征：地下室墙体裂缝多属混凝土收缩裂缝，混凝土收缩裂缝有以下几点：1、裂缝出现的时间早，属早期裂缝。在未拆模时这类裂缝便已存在，有些裂缝在拆除模板后不久出现，与气温骤降有关。但随着混凝土强度的增大，裂缝的出现与发展基本趋于稳定，缝宽加大甚小，少数裂缝在混凝土养护后期会自行消失。2、裂缝出现具有规律性，沿地下室墙长两端附近裂缝很少，而墙长的中部附近裂缝较多，多为垂直于底板的竖向裂缝，出现在墙体中部或柱墙刚度变化较大的地方，两端较少。3、裂缝一般长度接近墙高，裂缝宽度大小不一，界于O.05～0.18mm之间，中间宽，两端受楼板约束逐渐变细至消失。4、裂缝常表现为贯通性，也有表层裂缝。本工程地下室外墙裂缝经近40天观察基本为表层裂缝，也发现存在一些贯穿性裂缝。5、随着时间增长裂缝会有所发展，数量也有增加，但裂缝宽度加大不多，发展情况与混凝土是否暴露在大气中和暴露时间的长短有密切关系。通过近40天裂缝的观察，裂缝发展情况和上述特征基本相符。江苏五星建设集团有限公司2南京麒麟启迪低碳智能产业园C6地块地下室外墙裂缝处理施工方案四、裂缝产生的原因：从地下室墙体混凝土早期裂缝的形成特点分析，造成混凝土裂缝的原因主要是混凝土的收缩和温度应变。钢筋混凝土结构裂缝产生的主因是混凝土在干燥收缩时受到墙柱钢筋、框架梁柱边缘构件的约束，在内外应力作用下当混凝土的拉应力超过了混凝土的抗拉强度，故地下室外墙混凝土在施工阶段常会出现不同程度和不同数量的开裂，裂缝多为不规则竖斜方向。地下室混凝土开裂通常以生在浇筑后15天内，裂缝主要集中在墙高中下部，根部及顶部几乎没有，沿墙长2～3米一道。混凝土长墙的水平应力是常引起墙体垂直裂缝的主要应力，长墙中部即剪应力等于零位置的应力最大，该值与混凝土的弹性模量、线胀系数、温差、收缩差、长高比、长度、约束形式、徐变及混凝土配筋等有关。混凝土温度应力和温差成正比，升温为正，引起压应力；降温为负，引起拉应力。将混凝土的收缩值换算为当量温差，当此当量温差是负值时应力表现为拉应力。因此当混凝土降温和收缩同时发生时，混凝土结构承受互相叠加的拉应力，当这拉应力大于混凝土的抗拉强度时，在墙体中部出现第一道裂缝，形成一块变为两块的局...
