地下室支撑梁、冠梁施工缝处理方案VIP免费

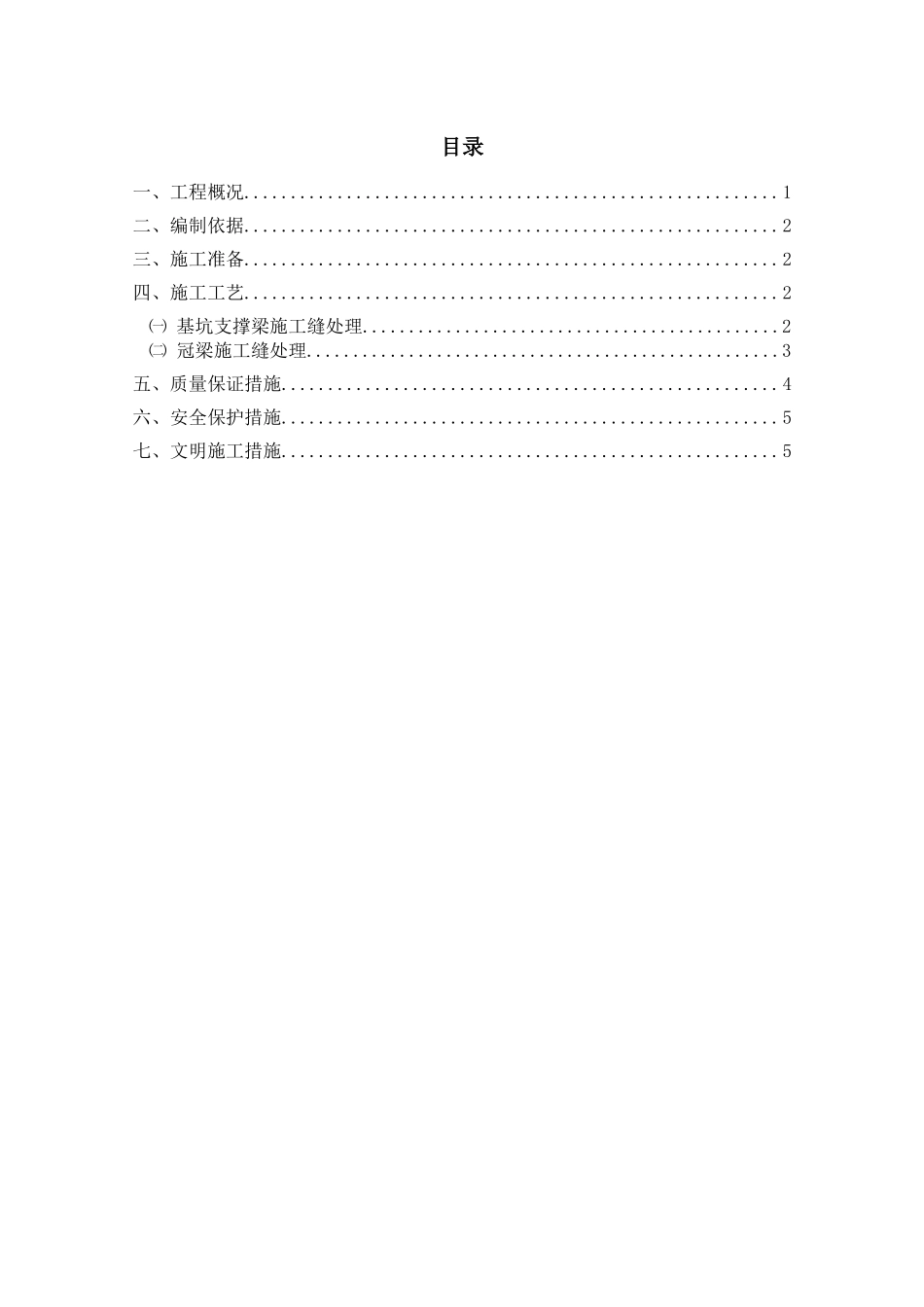

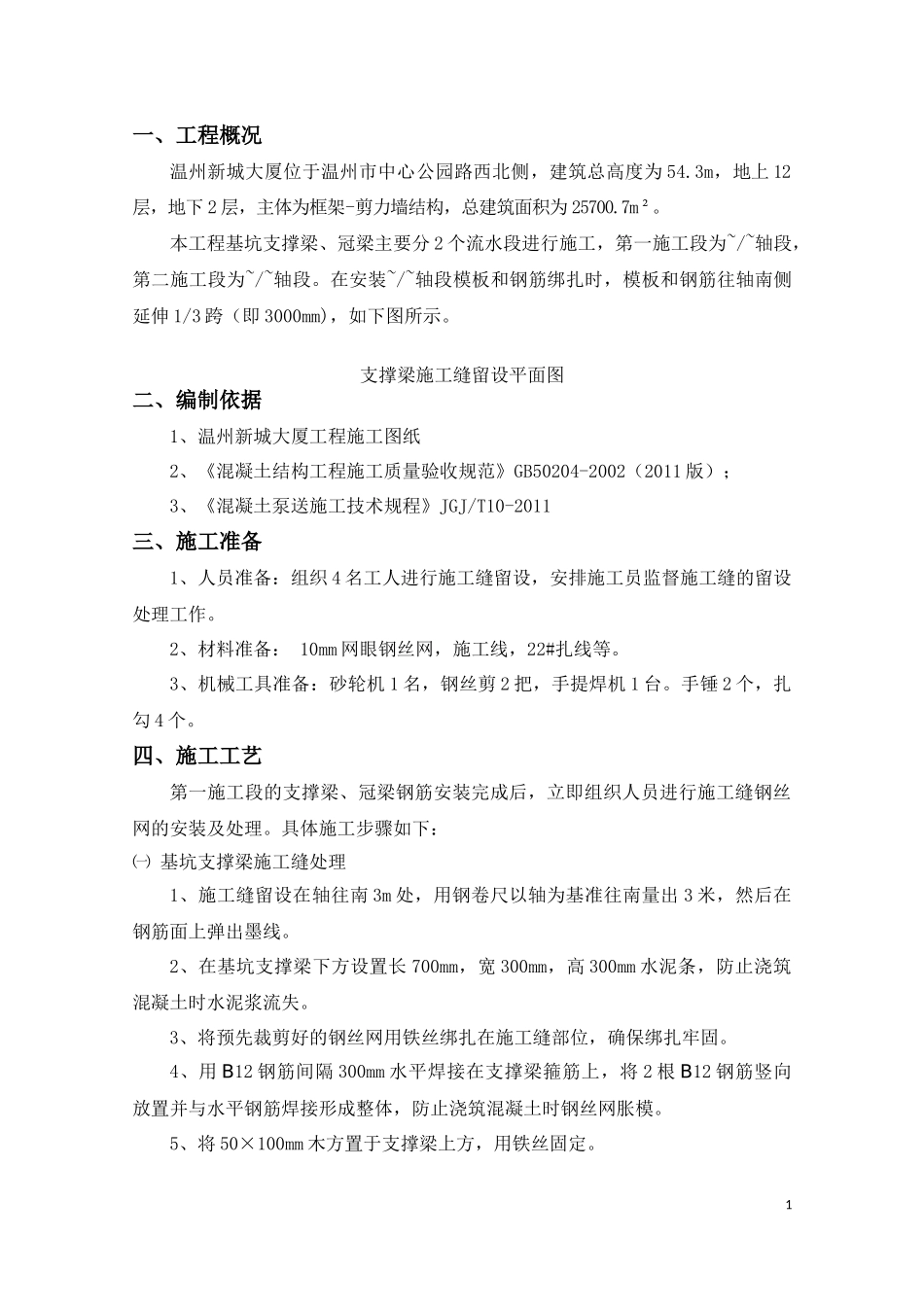

温州新城大厦工程基坑支撑梁及冠梁施工缝处理方案编制人：审核人：批准人：***********建设集团有限公司南京江宁城建大厦项目部二0一五年九月二十日目录一、工程概况.........................................................1二、编制依据.........................................................2三、施工准备.........................................................2四、施工工艺.........................................................2㈠基坑支撑梁施工缝处理.............................................2㈡冠梁施工缝处理...................................................3五、质量保证措施.....................................................4六、安全保护措施.....................................................5七、文明施工措施.....................................................5一、工程概况温州新城大厦位于温州市中心公园路西北侧，建筑总高度为54.3m，地上12层，地下2层，主体为框架-剪力墙结构，总建筑面积为25700.7m²。本工程基坑支撑梁、冠梁主要分2个流水段进行施工，第一施工段为~/~轴段，第二施工段为~/~轴段。在安装~/~轴段模板和钢筋绑扎时，模板和钢筋往轴南侧延伸1/3跨（即3000mm)，如下图所示。支撑梁施工缝留设平面图二、编制依据1、温州新城大厦工程施工图纸2、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）；3、《混凝土泵送施工技术规程》JGJ/T10-2011三、施工准备1、人员准备：组织4名工人进行施工缝留设，安排施工员监督施工缝的留设处理工作。2、材料准备：10mm网眼钢丝网，施工线，22#扎线等。3、机械工具准备：砂轮机1名，钢丝剪2把，手提焊机1台。手锤2个，扎勾4个。四、施工工艺第一施工段的支撑梁、冠梁钢筋安装完成后，立即组织人员进行施工缝钢丝网的安装及处理。具体施工步骤如下：㈠基坑支撑梁施工缝处理1、施工缝留设在轴往南3m处，用钢卷尺以轴为基准往南量出3米，然后在钢筋面上弹出墨线。2、在基坑支撑梁下方设置长700mm，宽300mm，高300mm水泥条，防止浇筑混凝土时水泥浆流失。3、将预先裁剪好的钢丝网用铁丝绑扎在施工缝部位，确保绑扎牢固。4、用B12钢筋间隔300mm水平焊接在支撑梁箍筋上，将2根B12钢筋竖向放置并与水平钢筋焊接形成整体，防止浇筑混凝土时钢丝网胀模。5、将50×100mm木方置于支撑梁上方，用铁丝固定。16、浇筑支撑梁混凝土。7、混凝土浇筑完成后，随即派专人对钢丝网外侧漏出或撒落的砼碴及时清理干净，变形的钢筋及时调直复位。8、施工缝的处理和砼浇筑：在浇筑第二施工段支撑梁混凝土前，清理施工缝部位的钢丝网、砼碴，用斩斧将表面凿毛并清理松动石子，待二次浇筑砼时，提前用压力水将缝面清洗干净，刷素水泥浆一道，增强咬合力。㈡冠梁施工缝处理1、施工缝留设在轴往南3m处，用钢卷尺以轴为基准往南量出3米，然后在钢筋面上弹出墨线。2、在冠梁下方设置长1200mm，宽300mm，高300mm水泥条，防止浇筑混凝土时水泥浆流失。3、将预先裁剪好的钢丝网用铁丝绑扎在施工缝部位，确保绑扎牢固。4、用B12钢筋间隔250mm水平焊接在冠梁箍筋上，将2根B12钢筋竖向放置并与水平钢筋焊接形成整体，防止浇筑混凝土时钢丝网胀模。5、用50×100mm木方置于冠梁上方，将钢丝网压紧，用铁丝绑扎牢固。6、浇筑冠梁混凝土。27、混凝土浇筑完成后，随即派专人对钢丝网外侧漏出或撒落的砼碴及时清理干净，变形的钢筋及时调直复位。8、施工缝的处理和砼浇筑：在浇筑第二施工段冠梁混凝土前，清理施工缝部位的钢丝网、砼碴，用斩斧将表面凿毛并清理松动石子，待二次浇筑砼时，提前用压力水将缝面清洗干净，刷素水泥浆一道，增强咬合力。五、质量保证措施1、指定专职责任人，由管理钢筋专业施工员负责该项工作的落实，并进行施工全过程的监督。2、竖持“三检”制度，项目部的质量检查小组，施工缝的钢丝网安装完成后，及时对钢丝进行检查，发现问题及时纠正，自检合格并交由监理验收后才交由混凝土班组浇筑施工。3、加强混凝土施工过程的监控，务必振捣密实，混凝土表面待收水后进行刮平...
