地下室自粘高分子卷材施工技术交底VIP免费

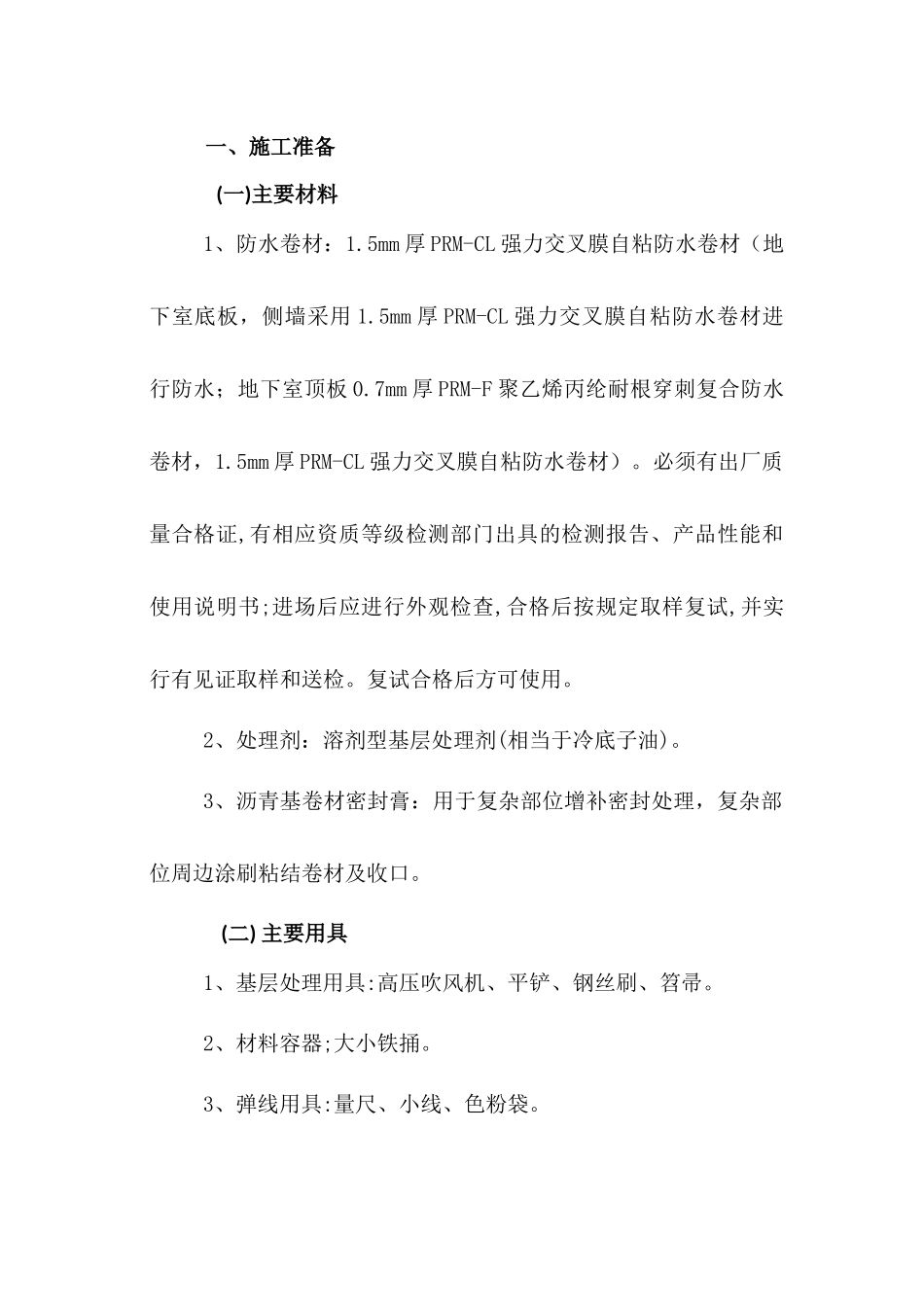

一、施工准备(一)主要材料1、防水卷材：1.5mm厚PRM-CL强力交叉膜自粘防水卷材（地下室底板，侧墙采用1.5mm厚PRM-CL强力交叉膜自粘防水卷材进行防水；地下室顶板0.7mm厚PRM-F聚乙烯丙纶耐根穿刺复合防水卷材，1.5mm厚PRM-CL强力交叉膜自粘防水卷材）。必须有出厂质量合格证,有相应资质等级检测部门出具的检测报告、产品性能和使用说明书;进场后应进行外观检查,合格后按规定取样复试,并实行有见证取样和送检。复试合格后方可使用。2、处理剂：溶剂型基层处理剂(相当于冷底子油)。3、沥青基卷材密封膏：用于复杂部位增补密封处理，复杂部位周边涂刷粘结卷材及收口。(二)主要用具1、基层处理用具:高压吹风机、平铲、钢丝刷、笤帚。2、材料容器;大小铁捅。3、弹线用具:量尺、小线、色粉袋。4、裁剪卷材用具:剪刀。5、涂刷用具:滚刷、油刷、压辊、刮板。(三)作业条件1、地下防水层施工，在地下水位较高的条件下，铺贴防水层前先降低地下水位和排水处理，地下水位降至防水层底标高30cm以下，并保持到防水层施工完。2、铺贴防水层的基层表面先将尘土杂物清扫干净；表面残留的灰浆硬块及突出部分清除干净，不得有空鼓，开裂及起砂、脱皮等。3、基层表面应保持干燥，含水率不大于9％，并要平整牢固，阴阳角处应做成圆弧角。4、防水层所用卷材、基层处理剂，应单独存放，远离火源，操作时应通风，并有足够的照明。二、质量要求(一)主控项目l、卷材防水层所用卷材及其配套材料，必须符合设计要求。2、卷材防水层及其转角处、变形缝、穿墙管道、后浇带等细部做法均须符合设计要求。3、侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。4、铺大面积卷材前，先对节点进行处理。5、卷材搭接宽度≥100㎜；卷材铺粘前应预铺裁剪，尺寸准确；隔离纸必须完全撕净。(二)一般项目1、卷材防水层的基层基面洁要洁净、平整，不得有空鼓、松动、起砂和脱皮现象；阴阳角处随基层做成圆弧形。2、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷，所有阴阳角均铺贴500宽附加层。注意：遇基层有孔洞、缺棱掉角，用聚合物水泥砂浆修补；遇有酥松、起壳的找平层，要敲掉、铲除。清理干净后，用1：2水泥砂浆重新批挡，找平压实；遇有干缩裂缝或麻面，清理干净后，用聚合物水泥防水涂料多遍涂刷密实，并宽出缝隙20～30mm。三、工艺流程及地下室各结构层做法1、工艺流程基层处理→弹基准线→试铺裁剪卷材→掀去隔离膜→卷材铺粘辊压排气铺平→搭接缝粘贴密封→卷材收头处理→检查验收。2、设计结构层做法地下室顶板：1．种植土详景观设计2．土工布滤水层3．20高成品塑料排水板4．70mm厚C20细石混凝土保护层，内掺4%防水剂，内配双向ΦR4@200（间距小于6m设置20mm宽双向分隔缝，缝内用沥青嵌缝）。5．10mm厚1:2.5水泥砂浆隔离层6．0.7mm厚PRM-F聚乙烯丙纶耐根穿刺复合防水卷材7．20mm厚1:2.5水泥砂浆保护层8．1.5mm厚PRM-CL强力交叉膜自粘防水卷材9．20mm厚1:2.5水泥砂浆找平层10．最薄处30mm厚1:3水泥炉渣找坡层11．自防水钢筋混凝土顶板地下室侧壁：1．自防水钢筋混凝土侧墙2．20mm厚1:2.5水泥砂浆找平层3．1.5mm厚PRM-CL强力交叉膜自粘防水卷材4．50mm厚挤塑聚苯乙烯泡沫板5．三七灰土回填（宽度不小于800）地下室底板：1．自防水钢筋混凝土底板2．50厚C20细石混凝土保护层3．1.5mm厚PRM-CL强力交叉膜自粘防水卷材4．20mm厚1:2.5水泥砂浆找平层5．100mm厚C15素混凝土垫层，（随浇随抹平）6．素土分层夯实，压实系数为0.94四、操作工艺和过程采用预铺反粘法施工，将卷材直接空铺垫层表面上，不需刷水泥浆。按照所选卷材的宽度，留出搭接缝尺寸（长短边均为80mm），按基准线进行卷材铺贴施工。施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm，搭接长度为80mm，搭接缝采用搭接自粘贴密实。强力交叉膜自粘高分子防水卷材铺贴平面图铺贴时高密度交叉层压膜面朝下，粘接面朝上，卷材应铺设在预先确定铺贴的位置。从第二幅卷材开始时，将表面隔离膜的边缘按搭接宽度提前用裁纸刀小心划开，将相邻两幅卷材搭接边的隔离膜撕掉，搭接边进行冷粘接，气温偏低（一般为10度以...
