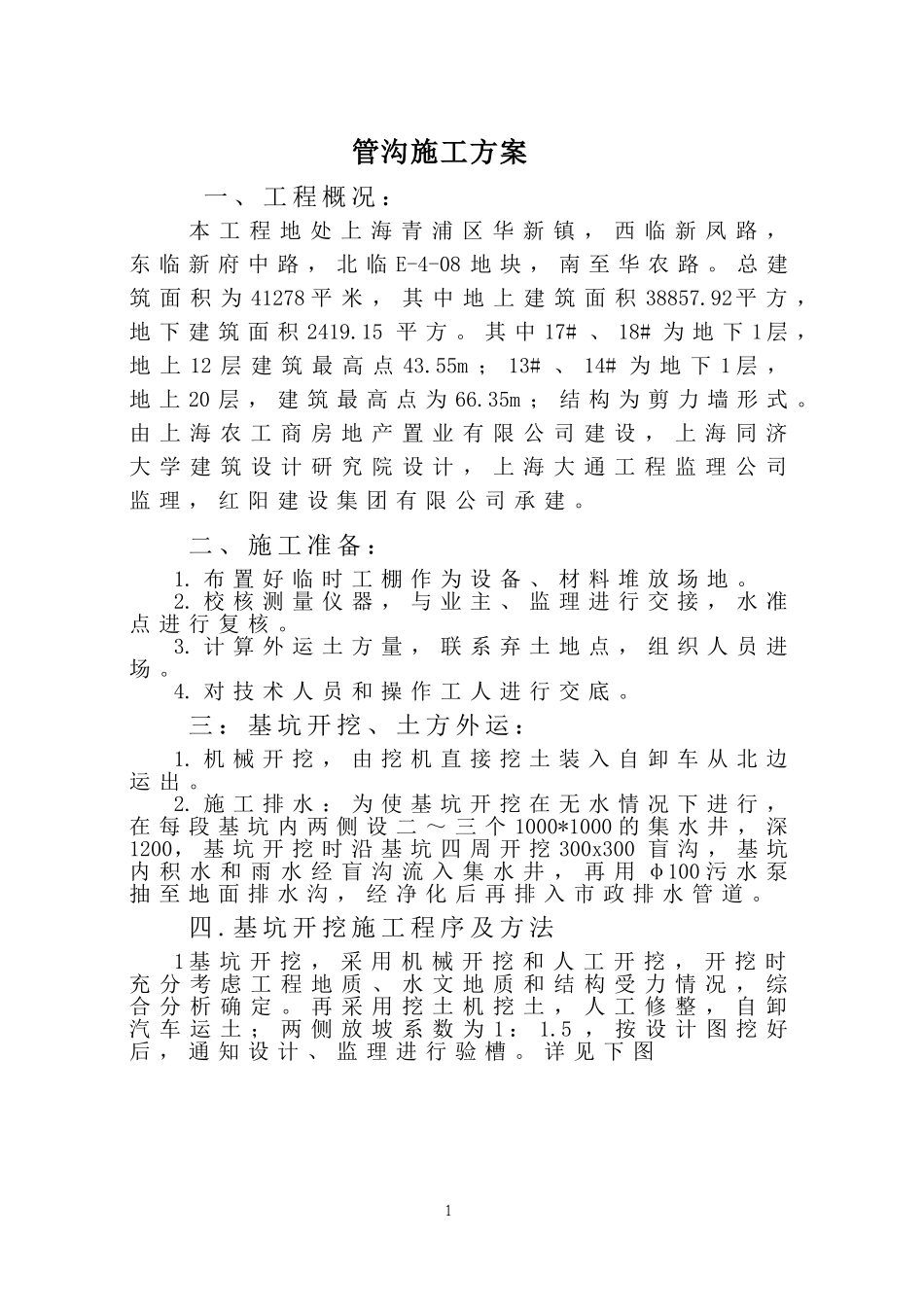

管沟施工方案一、工程概况：本工程地处上海青浦区华新镇，西临新凤路，东临新府中路，北临E-4-08地块，南至华农路。总建筑面积为41278平米，其中地上建筑面积38857.92平方，地下建筑面积2419.15平方。其中17#、18#为地下1层，地上12层建筑最高点43.55m；13#、14#为地下1层，地上20层，建筑最高点为66.35m；结构为剪力墙形式。由上海农工商房地产置业有限公司建设，上海同济大学建筑设计研究院设计，上海大通工程监理公司监理，红阳建设集团有限公司承建。二、施工准备：1.布置好临时工棚作为设备、材料堆放场地。2.校核测量仪器，与业主、监理进行交接，水准点进行复核。3.计算外运土方量，联系弃土地点，组织人员进场。4.对技术人员和操作工人进行交底。三：基坑开挖、土方外运：1.机械开挖，由挖机直接挖土装入自卸车从北边运出。2.施工排水：为使基坑开挖在无水情况下进行，在每段基坑内两侧设二～三个1000*1000的集水井，深1200，基坑开挖时沿基坑四周开挖300x300盲沟，基坑内积水和雨水经盲沟流入集水井，再用φ100污水泵抽至地面排水沟，经净化后再排入市政排水管道。四.基坑开挖施工程序及方法1基坑开挖，采用机械开挖和人工开挖，开挖时充分考虑工程地质、水文地质和结构受力情况，综合分析确定。再采用挖土机挖土，人工修整，自卸汽车运土；两侧放坡系数为1：1.5，按设计图挖好后，通知设计、监理进行验槽。详见下图12、土石方外运：因施工场地小，开挖土方需全部外运。根据施工安排，弃土在业主指定地点外运堆放。运输车辆进出施工现场路口，设专人统一指挥，并在出入口处垫麻袋，专人打扫卫生，保持道路清洁，确保外运弃土工作的顺利进行。五、管沟主体结构工程概况本工程为现浇C30，S6抗渗钢筋砼结构，其整体性好，结构受力合理，结构防水容易得到保证。1.根据分段施工的程序选派专业钢筋、模板、砼等多个作业班组分别承担管沟主体结构工程的施工，以方便施工管理，采取流水作业方式，确保如期优质地完成地道主体结构施工。2.主体结构采用商品砼，输送泵泵送。3、。各段内按立模、扎筋、砼浇注的顺序组织平行流水作业，以加快施工进度。4、基坑开挖、验收合格后才可作垫层砼。垫层砼摊铺采用商品砼，振捣器振捣密实。垫层厚度及强度满足设计要求，面层无蜂窝、麻面。在垫层砼达到操作强度后，及时按设计要求铺设防水层和4cm厚细石砼保护层。5.底板砼按预先规划的分块立模，用钢筋架设置底板顶面标高，绑扎底板钢筋；同时，按设计要求施工底板的预埋件，施工缝、变形缝处，设置的止水带并固定牢靠，以确保振捣砼时不变形、不漏浆。6.底板施工注意事项:分段开挖的基坑两侧面应保持放坡的稳定和支护牢固，并保证排水措施。工序：测量放线→灌注砼垫层→铺设防水层→砼保护层→绑扎钢筋→浇砼→养护→拆模。7、顶板模板施工：顶板的支撑采用满堂支撑架，支架顶用钢管木方支撑，模板采用大块胶合板制成的定型清水模板，以确保顶板的标高和厚度满足设计要求。8.砼施工：管沟结构采用C30、S6防水砼，并且要求有良好的抗裂性能，为确保防水砼质量达到结构自防水的目的，止水带位置需要严格按设计点位和时间进行控制振捣，为提高砼抗渗能力。固定模板用止水螺2栓穿过砼墙，要有可靠的止水措施。伸缩缝采用橡胶止水带防水。六、重点施工技术措施：1、为加快砼拆模强度，在砼中掺入适量有防水和早强剂的外加剂。2、为确保工程进度，在基坑土方开挖完毕，即在上方搭设全封闭防护。七、季节性施工措施1、基坑内准备足够的排水排污泵，保证降大雨时不致于将基坑淹没。2、现场内设备和材料做好覆盖和防雨水工作，以保证机械设备正常运转和工程的顺利进行。特别注意土方滑坡处理。3、因雨水较多，本工程工期紧，项目部准备足量的防雨用具，如彩条布、薄膜、雨衣、雨鞋，并用钢管、彩条布搭设施工雨棚，坚持雨天不停工。八.施工进度计划及保证措施1、抓住工期紧、工序复杂的施工特点，迅速进场，技术交底到各管理人员、班组及员工。多个工作面同时展开，修通与c标交接的另时道路，从新整理场内装饰材料堆放和机械移位工作，合理安排施工工序，尽量创造多工作面平行施工的条件。2、本工程...
