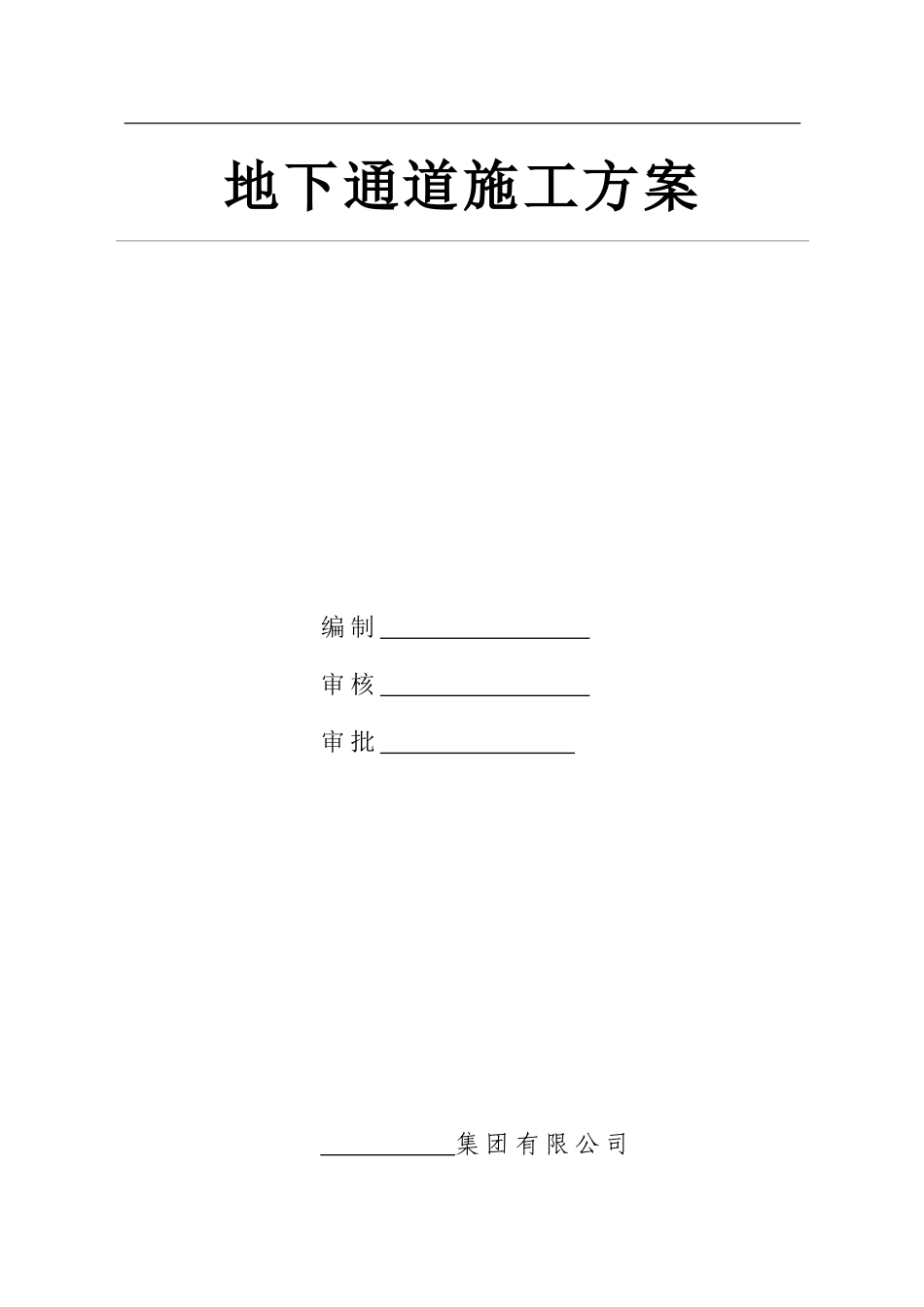

地下通道施工方案编制审核审批集团有限公司（地下通道）2012年7月1号2（地下通道）施工方案[一]工程概况本工程为********地下通道工程，穿越收费广场至站区围墙内5米,通道广场设9个楼梯出入口,站区内设1个出入口.均为钢筋混凝土结构,通道设计断面为2200cm2800cmⅹ（宽*高，净空），长为102.8。通道中心桩号为AK0+740.702，工程由*****工程设计研究院设计。通道工程为浅埋式地下建筑物，地基容许承载力为120kpa，通道顶板面位于路面最低处下850。地基回填300厚混合砂砾，基础垫层采用C15素砼，通道结构采用C30防水砼，其抗渗标号为P6。通道垫层以上四周与土质相接触面采用30厚防水砂浆隔离，施工缝采用遇水膨胀橡胶止水带防水。装饰工程：通道内墙及顶棚采用10厚聚合物水泥沙浆修补刮平，喷LH-82型无机高分子外墙涂料（白色）。工程分析：1、工程穿过高速铺路，土方车和施工车辆较多，施工干扰系数大。所以通道分段施工，第一段在通道北端施工至临时辅路时留置施工缝。第二段等主路土方完成后再进行施工（站区和临时辅路收费区之间）2、（A）：因主路土方没有回填到位，通道楼梯只能预留，楼梯口用砖砌筑待主路土方回填后再开挖楼梯并施工。（B）：楼梯出口根据现场另出变更后可改为通道和楼梯同时施工3、工程施工关键在于基坑开挖、支护、防水砼结构施工，确保工程施工质量、安全及进度。4、为减少对道路场地的占有，模板等均在站区内制作，砼采用外购商品混凝土方式供应，方便施工。5、工程在7-8月施工，气温较高，对砼施工带来较大影响，需采取有效养护措施，确保砼施工质量。[二]施工部署1、管理目标：质量目标：严格按ISO9002质量体系标准施工，确保达市政优良工程。安全目标：严格按建设部颁发的《建筑施工安全检查标准》（JBJ59-99）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用网络优化组合、立体交叉作业确保在50天（日历天）内完工。文明施工目标：按******处颁发的《施工现场综合考评试行办法》，争创文明施工现场。2、现场施工组织机构3（地下通道）根据本工程施工特点，选派地下通道工程比较精干的技术、管理人员。项目经理是本工程的直接联系、决策和指挥者，其管理模式及职责分解如下：（1）项目管理模式图：①综合部：施工准备、生产调度、施工现场管理。对外关系协调、接待、生活办公用品及用具。②工程技术部：图纸审核、施工方案编制、测量放线、技术交底、技术复核、工程技术资料管理、检测试验、计划、统计。③质安部：质量检查监督、评定、验收，安全监督与文明施工管理。④财务部：合同管理、工程月结算、工程最终决算、财务管理、成本核算、收支来往结算。⑤计划合同部：材料采购、计量、发放、设备调度、保养、维修。3、管理体制工程由项目部具体实施。公司对本工程全面负责，重点抓好质量、安全监督，每月进行一次定期的工地例会和质量安全大检查，每旬进行一次不定期质安检查。并由公司总工室负责质安工作的工程师对项目进行分片监督，发现质量、安全问题及时督促项目部整改。4、施工准备：（1）施工技术准备：1）校核测量仪器，与业主、监理进行桩位交接，并对全线导线点、水准点进行复核，并根据需要对桩位加密。2）计算外运土方量，联系弃土地点，组织人员、设备进场。3）对技术人员和操作工人进行交底。4）对所用钢筋、水泥、砂石进行抽样送检，并对混凝土配合比进行试配，提供施工配合比。[三]主要分部分项工程施工方法（一）施工测量：1、测量组织：（1）项目部成立专门测量施工组，测量组测试后绘制测量成果，交监理工程师审核，确保测量准确无误。（2）测量放样用经纬仪，由经验丰富测量工程师担任，测量按国家有关规范进行，在施工中对测量控制点定期检查，确保测量控制点在施工及验收期内的准确、无误。（3）施工中，根据监理工程师批准的格式，作4（地下通道）好各种施工测量原始记录和工程放样原始记录，及时交监理工程师复核，监理工程师对记录数据有怀疑时，测量人员无条件进行复测。2、测量控制：据建设方提供的通道的坐标控制点及道路中线，采用全站仪进行定位，将地道中心线和四角起止桩号及各出口车道起止桩号和中线位...
