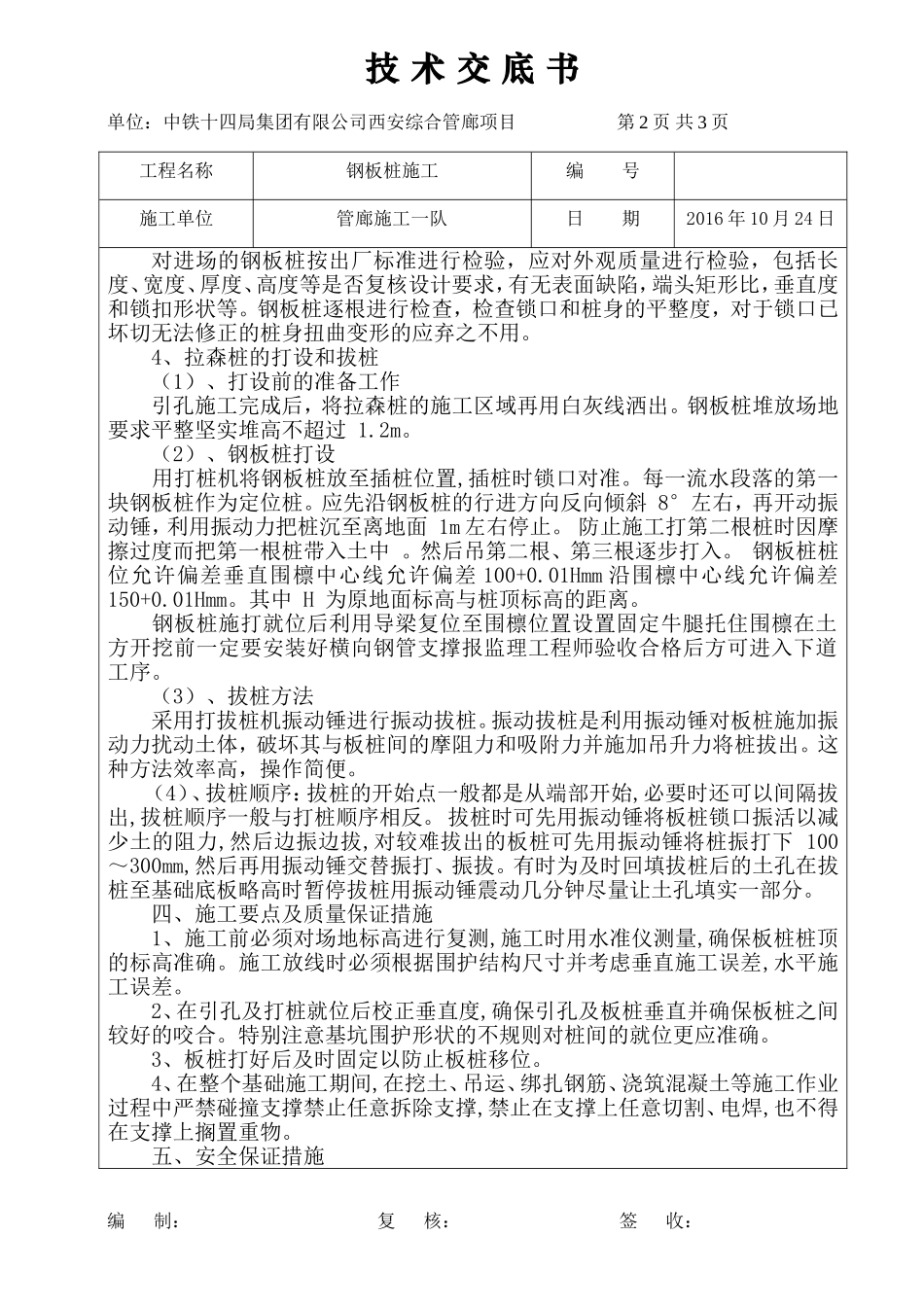

技术交底书单位：中铁十四局集团有限公司西安综合管廊项目第1页共3页工程名称钢板桩施工编号施工单位管廊施工一队日期2016年10月24日钢板桩施工技术交底一、适用范围及工程概况适用于陕西省西咸新区沣东新城三桥新街B段（绕城高速-后围寨立交）综合管廊工程K1+650~K2+000基坑围护。本管段K1+650~K2+000含标准段、2个裕度井、1个人员出入口及直埋出线井。基坑底主要位于②1黄土状粉质粘土层，开挖土层从上至下，①杂填土厚度约1.3～2.3m，②1黄土状质黏土厚度约3.9～7.6m，②2细砂厚度约3.0～7.2m，③中砂厚度约7.1～8.8m。二、施工方法及施工顺序围护结构采用12m拉森SP-Ⅳ型钢板桩结合二道钢支撑支护。根据场地条件，桩顶以上0.5m放坡，坡率1：0.5，坡面喷射C20素砼。围檩、腰梁采用双拼HW400*400型钢，钢围檩与钢板桩采用焊接连接，当水平支撑与围檩、腰梁斜交时设置剪力块。第一层钢围檩设置于钢板桩顶部，第二层钢围檩设置于基坑底标高3m以上。水平支撑采用Φ609钢管，壁厚16mm，钢支撑水平间距4m,纵向间距2.5～3.0m，第一层钢支撑设置于端部钢围檩处，最下层钢支撑距基坑底不应小于3.0m。12m拉森SP-Ⅳ型钢板桩是用采用打拔桩机将拉森钢板桩打入土内,形成一道钢板墙的基坑围护结构。现将拉森钢板桩施工顺序简单介绍如下：施工顺序：钢板桩检验→板桩定位放线→挖除地面以下的石块等障碍物→引孔机引孔→钢板桩插入和预打→沉打钢板桩→开挖至围檩位置→设置围檩→土方开挖→设置第二道围檩→管廊施工→回填至设计标高→拔桩。三、施工工艺方法1、打桩及引孔机械主机采用打拔桩基，稳定性好，行走方便，便于每根桩矫正。桩锤采用45千瓦振动锤以振动体上下震动而使板桩沉入土内贯入效果好。围檩、支撑吊装采用25t汽车吊。引孔机采用长螺旋钻机，直径Φ400mm的钻杆。板桩围护施工采用测量定位逐根打入的施工方法。在遇到管线影响的区域采用跳过该区域的方法预留接桩条件。管线影响区域工程部会将位置标明。在未确认地下管线的情况下不得擅自施工，需及时通知工程部。否则后果自负。2、引孔（1）、钻机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。（2）、钻孔调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。3、钢板桩的检验及校正编制：复核：签收：技术交底书单位：中铁十四局集团有限公司西安综合管廊项目第2页共3页工程名称钢板桩施工编号施工单位管廊施工一队日期2016年10月24日对进场的钢板桩按出厂标准进行检验，应对外观质量进行检验，包括长度、宽度、厚度、高度等是否复核设计要求，有无表面缺陷，端头矩形比，垂直度和锁扣形状等。钢板桩逐根进行检查，检查锁口和桩身的平整度，对于锁口已坏切无法修正的桩身扭曲变形的应弃之不用。4、拉森桩的打设和拔桩（1）、打设前的准备工作引孔施工完成后，将拉森桩的施工区域再用白灰线洒出。钢板桩堆放场地要求平整坚实堆高不超过1.2m。（2）、钢板桩打设用打桩机将钢板桩放至插桩位置,插桩时锁口对准。每一流水段落的第一块钢板桩作为定位桩。应先沿钢板桩的行进方向反向倾斜8°左右，再开动振动锤，利用振动力把桩沉至离地面1m左右停止。防止施工打第二根桩时因摩擦过度而把第一根桩带入土中。然后吊第二根、第三根逐步打入。钢板桩桩位允许偏差垂直围檩中心线允许偏差100+0.01Hmm沿围檩中心线允许偏差150+0.01Hmm。其中H为原地面标高与桩顶标高的距离。钢板桩施打就位后利用导梁复位至围檩位置设置固定牛腿托住围檩在土方开挖前一定要安装好横向钢管支撑报监理工程师验收合格后方可进入下道工序。（3）、拔桩方法采用打拔桩机振动锤进行振动拔桩。振动拔桩是利用振动锤对板桩施加振动力扰动土体，破坏其与板桩间的摩阻力和吸附力并施加吊升力将桩拔出。这种方法效率高，操作简便。（4）、拔桩顺序：拔桩的开始点一般都是从端部开始,必要时还可以间隔拔出,拔桩顺序一般与打桩顺序相反。拔桩时可先用振动锤将板桩锁口振活以减少土的阻力,然后边振边拔,对较难拔出的板桩可先用振动锤将桩振打下...
