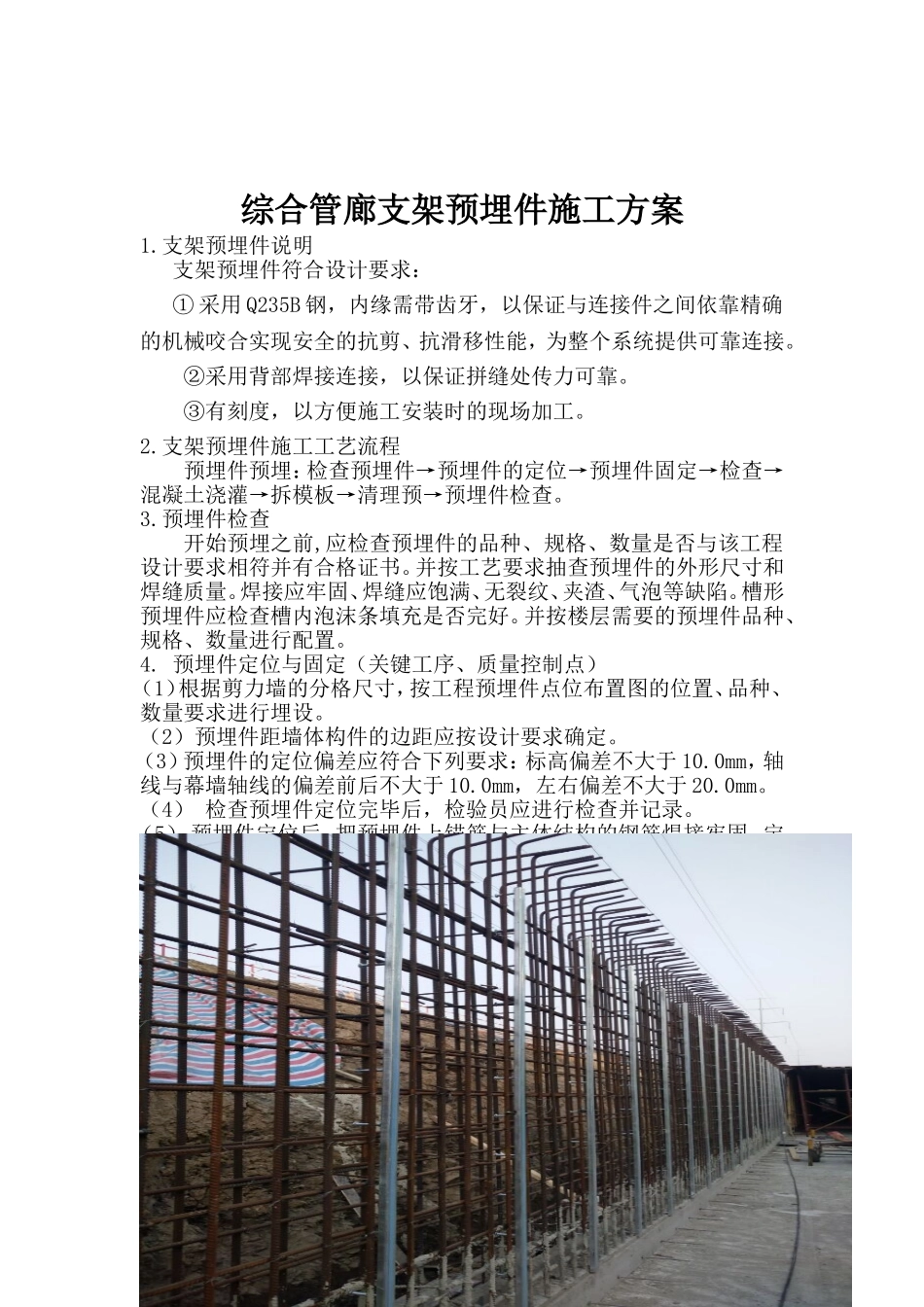

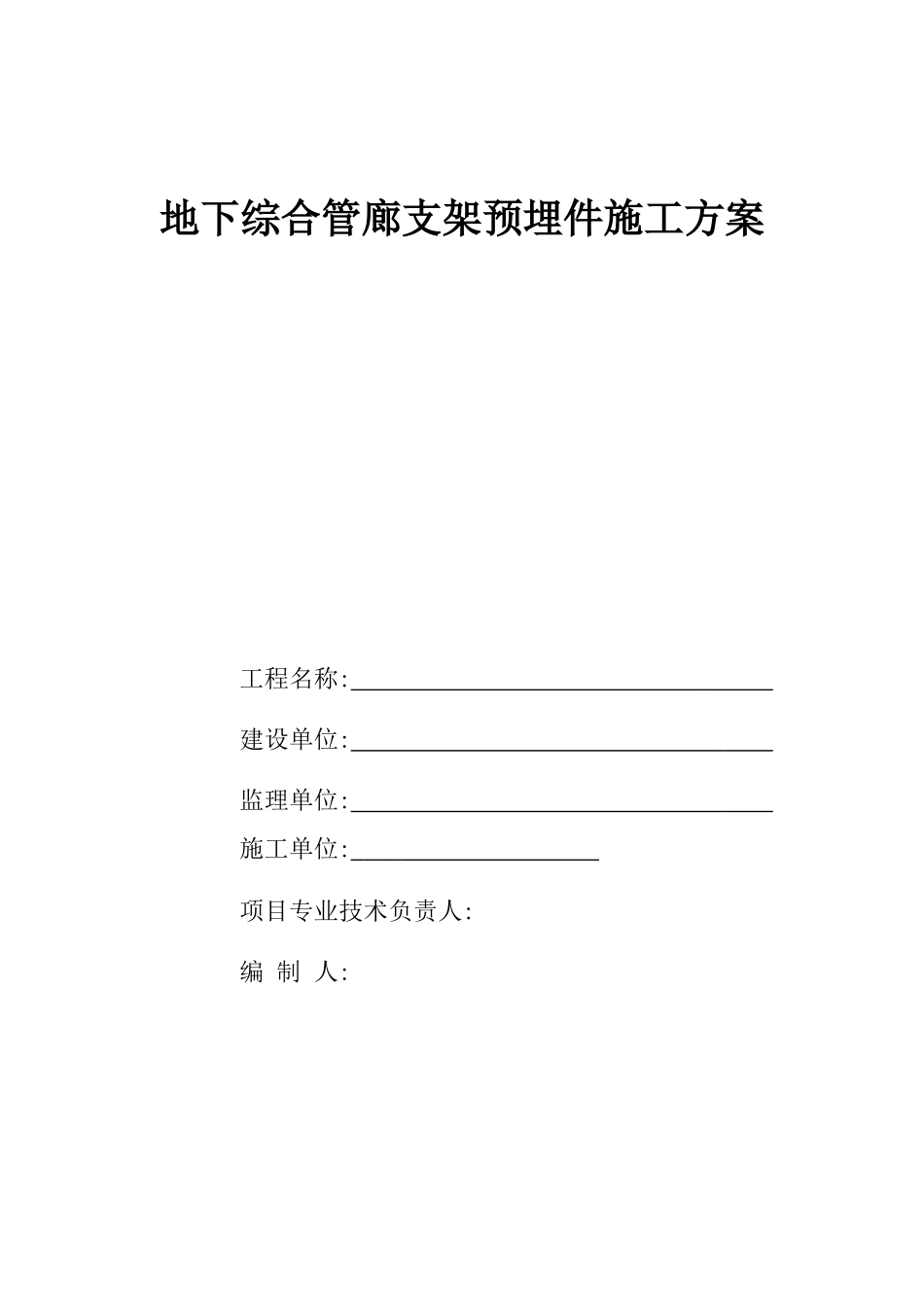

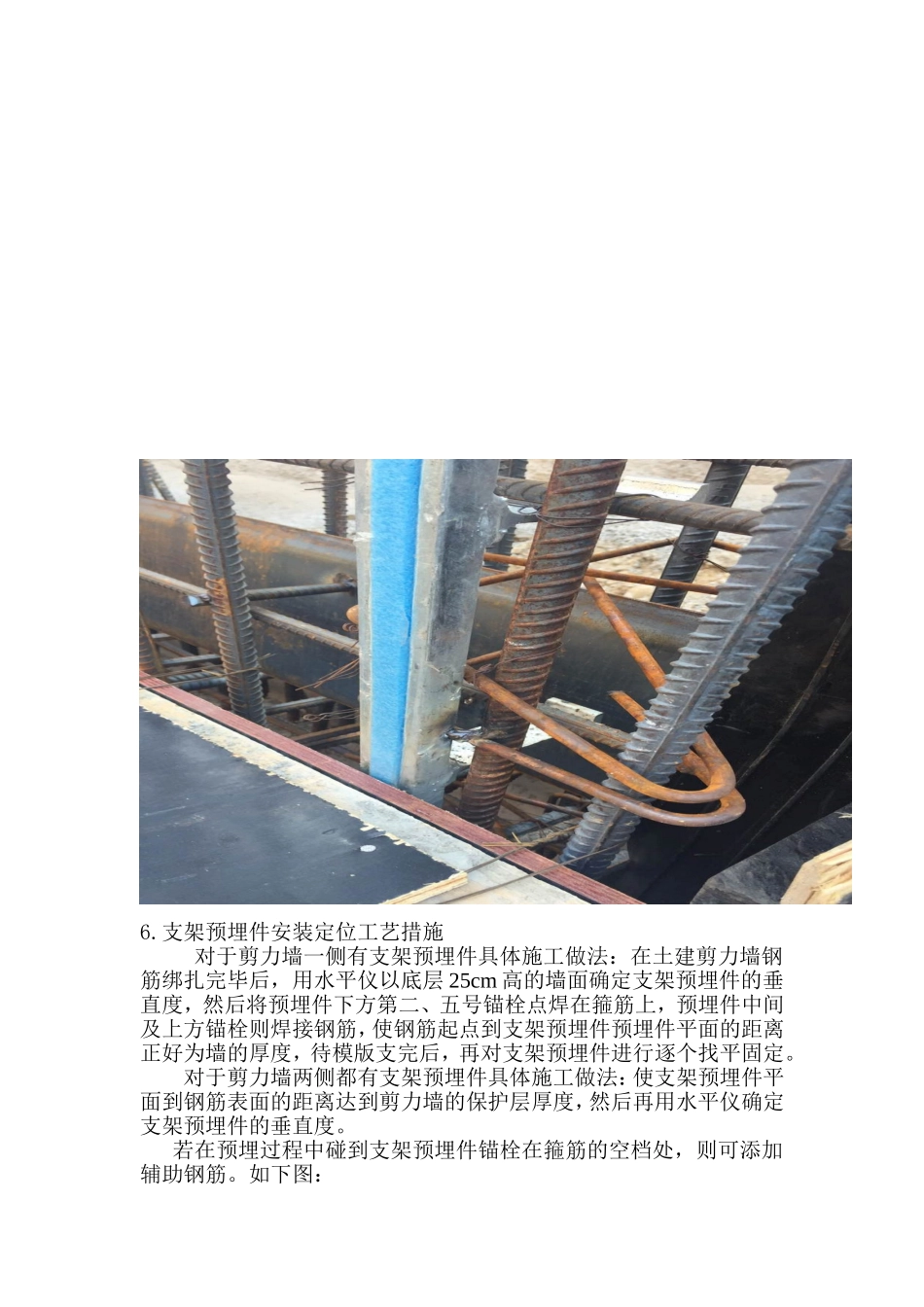

地下综合管廊支架预埋件施工方案工程名称:建设单位:监理单位:施工单位:项目专业技术负责人:编制人:综合管廊支架预埋件施工方案1.支架预埋件说明支架预埋件符合设计要求：①采用Q235B钢，内缘需带齿牙，以保证与连接件之间依靠精确的机械咬合实现安全的抗剪、抗滑移性能，为整个系统提供可靠连接。②采用背部焊接连接，以保证拼缝处传力可靠。③有刻度，以方便施工安装时的现场加工。2.支架预埋件施工工艺流程预埋件预埋：检查预埋件→预埋件的定位→预埋件固定→检查→混凝土浇灌→拆模板→清理预→预埋件检查。3.预埋件检查开始预埋之前,应检查预埋件的品种、规格、数量是否与该工程设计要求相符并有合格证书。并按工艺要求抽查预埋件的外形尺寸和焊缝质量。焊接应牢固、焊缝应饱满、无裂纹、夹渣、气泡等缺陷。槽形预埋件应检查槽内泡沫条填充是否完好。并按楼层需要的预埋件品种、规格、数量进行配置。4.预埋件定位与固定（关键工序、质量控制点）（1）根据剪力墙的分格尺寸，按工程预埋件点位布置图的位置、品种、数量要求进行埋设。（2）预埋件距墙体构件的边距应按设计要求确定。（3）预埋件的定位偏差应符合下列要求：标高偏差不大于10.0mm，轴线与幕墙轴线的偏差前后不大于10.0mm，左右偏差不大于20.0mm。（4）检查预埋件定位完毕后，检验员应进行检查并记录。（5）预埋件定位后，把预埋件上锚筋与主体结构的钢筋焊接牢固。定位后预埋件表面与模板表面应紧密贴合。5.焊接固定锚栓与U型槽背面牢固连接，锚栓之间间距恰好与土建的横向钢筋间距一致，保证每个锚栓可以紧贴钢筋上面放置。在保证预埋件的垂直度后，把锚栓焊接在钢筋上，这样就可以保证预埋的支架不发生位移。如下图：6.支架预埋件安装定位工艺措施对于剪力墙一侧有支架预埋件具体施工做法：在土建剪力墙钢筋绑扎完毕后，用水平仪以底层25cm高的墙面确定支架预埋件的垂直度，然后将预埋件下方第二、五号锚栓点焊在箍筋上，预埋件中间及上方锚栓则焊接钢筋，使钢筋起点到支架预埋件预埋件平面的距离正好为墙的厚度，待模版支完后，再对支架预埋件进行逐个找平固定。对于剪力墙两侧都有支架预埋件具体施工做法：使支架预埋件平面到钢筋表面的距离达到剪力墙的保护层厚度，然后再用水平仪确定支架预埋件的垂直度。若在预埋过程中碰到支架预埋件锚栓在箍筋的空档处，则可添加辅助钢筋。如下图：7.混凝土浇灌支架预埋件埋设好以后，在浇筑、捣砼时，要注意保护预埋件。混凝土施工的振动棒在预埋件周边应延长振捣时间，预埋件周边的砼一定要浇捣密实，避免产生漏浆及空鼓现象，影响预埋件的预埋质量。混凝土浇灌、捣固时，注意防止预埋件发生位移与模板分离。8.拆模版，支架预埋件清理清理粘附在预埋件外表面上混凝土，露出其表面。9.支架预埋件检查（1）在弹线放样过程中，预埋件位置的检查与结构检查的工作相继展开，依据某一轴线为检查起始点，进行预埋件位置与结构的检查，并记录检测结果。（2）对照预埋件的编号图，依次逐个进行检查，用激光经纬仪、水平仪、铅垂仪等仪器检查预埋件相互的位置偏差。标高偏差大于10.0mm，轴线与剪力墙轴线的偏差前后不大于10.0mm，左右偏差不大于20.0mm。将每一编号处的结构偏差，与预埋件的偏差值记录下来，将记录结果提交给设计进行分析，对偏位预埋件进行补救措施，同时记录结构偏差大于设计标准的，请总承包单位配合进行处理。（3）对检查出不合格的预埋件应做好记录，及时查明原因并提交业主（甲方）等相关方面确认。若预埋件结构偏差较大，已超出施工图范围或垂直度达不到国家和地方标准的，则应将报告以及检查数据，呈报给业主、监理、总包与设计人员，并提出建议性方案供有关部门参考，待业主、监理、设计同意后再进行施工。（4）若偏差在允许范围内，则依据施工图进行施工。
