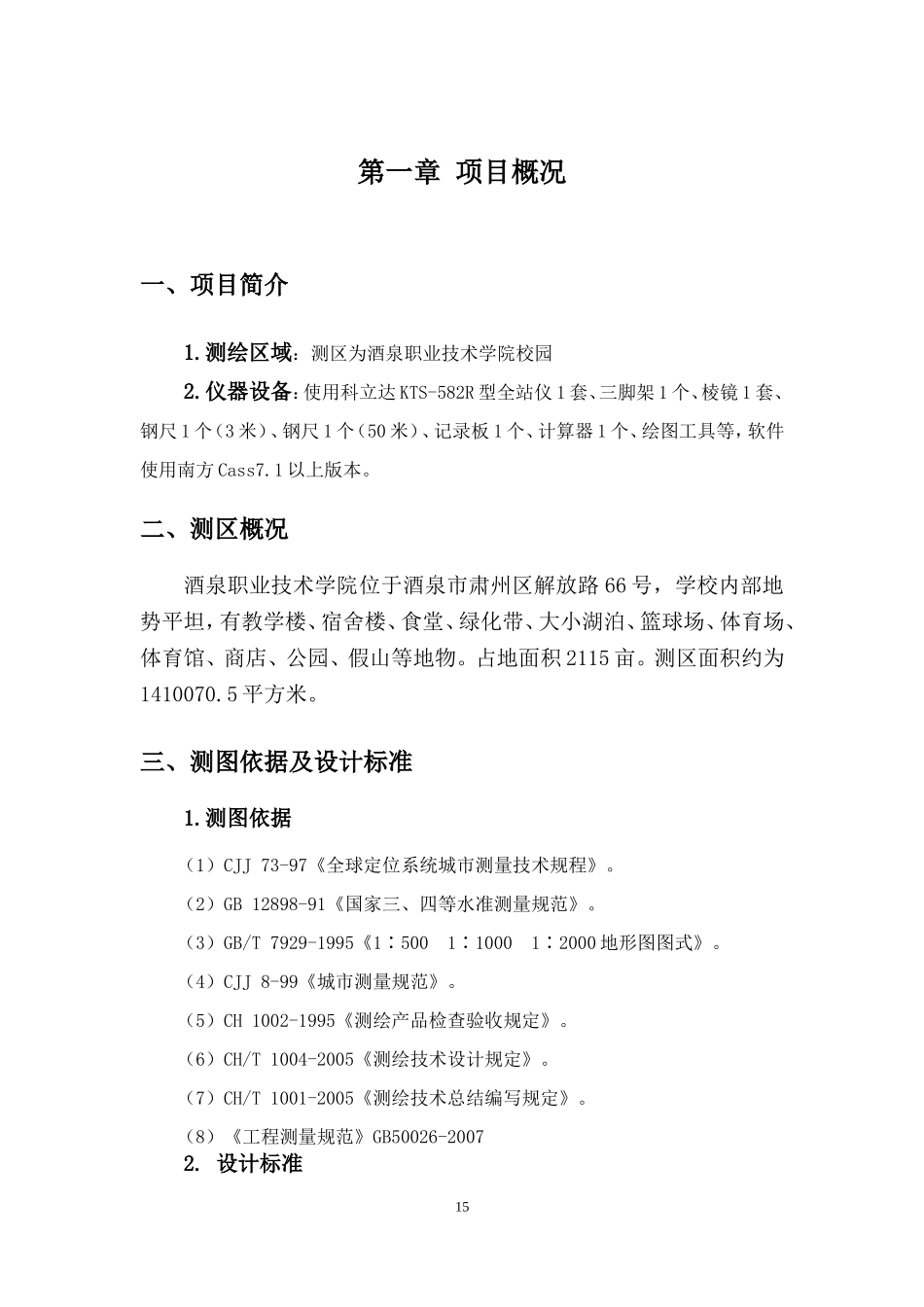

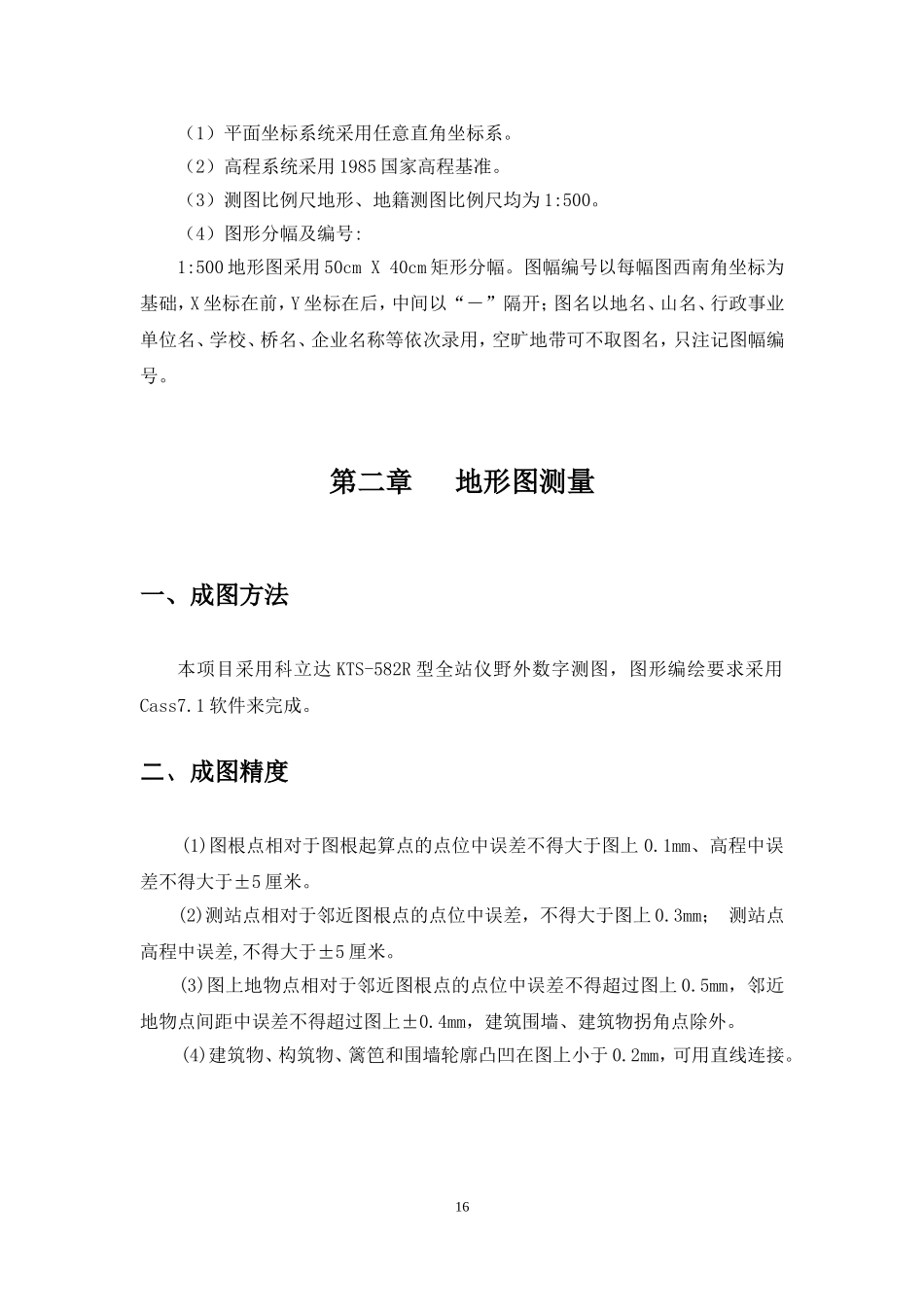

目录第一部分设计任务书..............................................1第二部分项目概况...............................................15一．项目简介.........................................15二.测区概况.........................................15三．测图依据及设计标准...............................15第二部分地形图测量......................................16一.成图方法.........................................16二.成图精度.........................................17三.地形图的测绘内容、符号表示及数据要求.............17四.接边要求........................................25第三部分技术总结........................................25致谢.................................................2515第一章项目概况一、项目简介1.测绘区域：测区为酒泉职业技术学院校园2.仪器设备：使用科立达KTS-582R型全站仪1套、三脚架1个、棱镜1套、钢尺1个（3米）、钢尺1个（50米）、记录板1个、计算器1个、绘图工具等，软件使用南方Cass7.1以上版本。二、测区概况酒泉职业技术学院位于酒泉市肃州区解放路66号，学校内部地势平坦，有教学楼、宿舍楼、食堂、绿化带、大小湖泊、篮球场、体育场、体育馆、商店、公园、假山等地物。占地面积2115亩。测区面积约为1410070.5平方米。三、测图依据及设计标准1.测图依据（1）CJJ73-97《全球定位系统城市测量技术规程》。（2）GB12898-91《国家三、四等水准测量规范》。（3）GB/T7929-1995《1∶5001∶10001∶2000地形图图式》。（4）CJJ8-99《城市测量规范》。（5）CH1002-1995《测绘产品检查验收规定》。（6）CH/T1004-2005《测绘技术设计规定》。（7）CH/T1001-2005《测绘技术总结编写规定》。（8）《工程测量规范》GB50026-20072.设计标准16（1）平面坐标系统采用任意直角坐标系。（2）高程系统采用1985国家高程基准。（3）测图比例尺地形、地籍测图比例尺均为1:500。（4）图形分幅及编号:1:500地形图采用50cmX40cm矩形分幅。图幅编号以每幅图西南角坐标为基础，X坐标在前，Y坐标在后，中间以“－”隔开；图名以地名、山名、行政事业单位名、学校、桥名、企业名称等依次录用，空旷地带可不取图名，只注记图幅编号。第二章地形图测量一、成图方法本项目采用科立达KTS-582R型全站仪野外数字测图，图形编绘要求采用Cass7.1软件来完成。二、成图精度(1)图根点相对于图根起算点的点位中误差不得大于图上0.1mm、高程中误差不得大于±5厘米。(2)测站点相对于邻近图根点的点位中误差，不得大于图上0.3mm；测站点高程中误差,不得大于±5厘米。(3)图上地物点相对于邻近图根点的点位中误差不得超过图上0.5mm，邻近地物点间距中误差不得超过图上±0.4mm，建筑围墙、建筑物拐角点除外。(4)建筑物、构筑物、篱笆和围墙轮廓凸凹在图上小于0.2mm，可用直线连接。17三、地形图的测绘内容、符号表示及数据要求1.总则(1)按照《城市测量规范》与《1:5001:10001:2000地形图图式》的要求进行地形图要素的测绘与符号表示。(2)地形、地物要素分层编码执行《1:500、1:1000、1:2000地形、地籍要素分层、代码及属性表方案》。(3)数据制作执行《1:5001:10001:2000地形图数字化规范》。(4)图形编绘采用Cass软件进行。(5)Cass基本编图环境设定①绘图比例尺、参考原点等比例尺:图幅比例尺:1:500②线状地物的绘制方式应采用Cass软件中的“用线型绘制”方法。当不能满足《1:5001:10001:2000地形图图式》要求时，可采用“用程序绘制”的方法采用“用程序绘制”方法时，图上不对称线状符号(如堤、斜坡、围墙等)应将符号画齿部分位于数字化过程中鼠标前进方向的右侧；同时，最终绘制的线状符号还应满足《1:5001:10001:2000地形图图式》要求。③地物的骨架线与框架线:各种有骨架线与框架线的地物必须保留地物的骨架线与框架线。(6)必须要保留地形、地物野外采集点的原始成果，包括全站仪原始数据、计算过程数据、AutoCAD数据中的ZDH层。(7)对于不能用Cass软件直接表示的特殊地物，如异形楼梯应用AutoCAD的制图功能进行绘制，但要保证该地物的编码正确...
