地形测量复测报告VIP免费

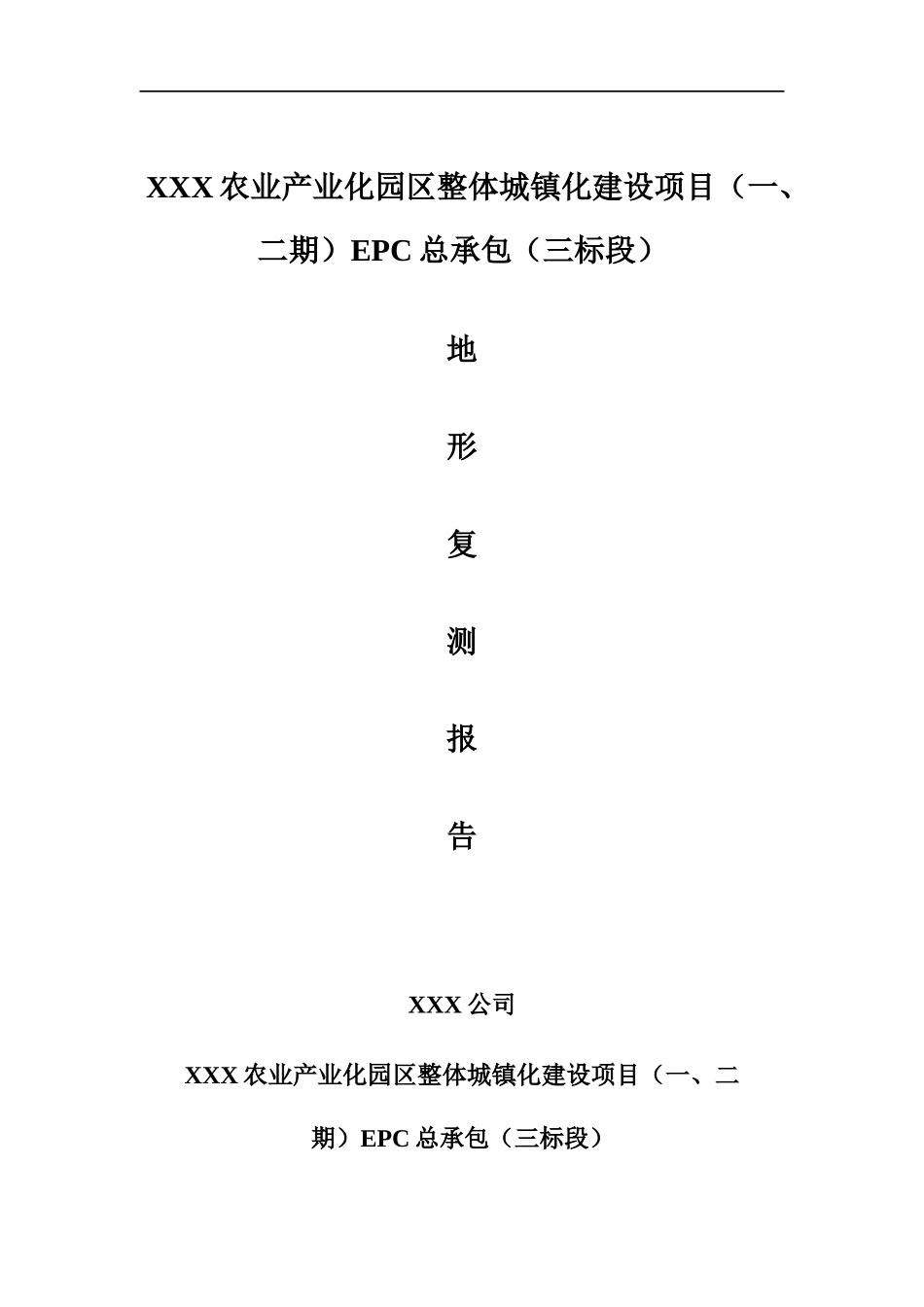

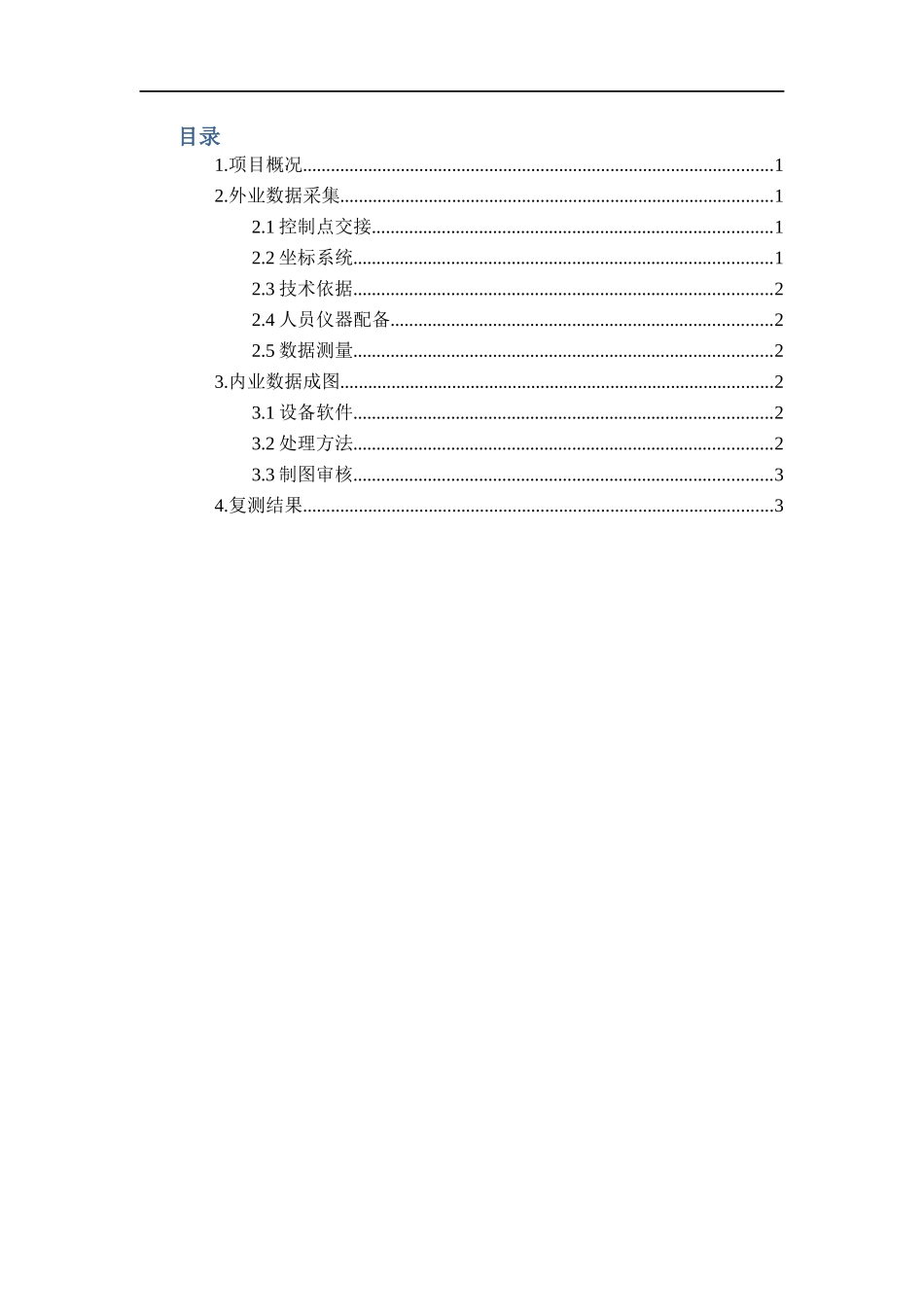

XXX农业产业化园区整体城镇化建设项目（一、二期）EPC总承包（三标段）地形复测报告XXX公司XXX农业产业化园区整体城镇化建设项目（一、二期）EPC总承包（三标段）XX年XX月XX日目录1.项目概况.....................................................................................................12.外业数据采集.............................................................................................12.1控制点交接......................................................................................12.2坐标系统..........................................................................................12.3技术依据..........................................................................................22.4人员仪器配备..................................................................................22.5数据测量..........................................................................................23.内业数据成图.............................................................................................23.1设备软件..........................................................................................23.2处理方法..........................................................................................23.3制图审核..........................................................................................34.复测结果.....................................................................................................31.项目概况XXX农业化园区整体城镇化项目建设内容涉及“七通一平”基础设施、农特产品交易市场、农民工经济适用房、企业标准厂房、园区培训中心、景观绿化等。项目位于XXX.2.外业数据采集2.1控制点交接点名XYHN042546X.9904956X7.0461X78.460N062545X.8864951X1.5441X37.953N112546X.1144946X0.3431X38.070N132546X.6204959X6.9501X52.383经现场指认控制点，并已移交控制点成果。控制点坐标如上表所示。2.2坐标系统本次地形复测的坐标系统平面城建坐标系，1956年黄海高程系，中央子午线为东经XXX°，高斯投影3°带。2.3技术依据测绘成果满足《DB33/T552-2014DB33/T552-20141:5001:10001:2000数字地形图测绘规范》。2.4人员仪器配备人员：测量人员3人，草图注记人员3人；仪器：南方测绘RTK基站1台+2移动站；思南基站1台+3移动站。2.5数据测量（1）基站架设，基站架设所选区域为开阔无湖面，水域，电缆线及电塔的区域，避免信号干扰，并使用外挂电台，以确保数据接收的高效，准确；（2）已知点的校正及检核。设置好坐标系统、高程基准、中央子午线等参数，利用四参数求解方法，把经纬度转换成当地城建坐标。并再检核另一个控制点，检核均在误差范围内，满足此次测量精度要求。（3）数据采集，每隔3~5米测量一点，地形起伏不大区域4~6米一点，并测量地类分界区域，作相应的草图记录。1（4）本次测量采取编码法和草图记录，当遇到有林地，有陡坎，和相应地类界时，详细记录。这样有利于内业成图。（5）测量中遇到的诸如房屋，电杆等地物都已测量齐全，遇到圆形水池时亦采用偏心测量，这样可使测量值更接近真实值。3.内业数据成图3.1设备软件设备：笔记本电脑（I7处理器，GTX960，16G，SSD+1THDD）;软件：AUTOCAD+南方CASS7.1.3.2处理方法（1）本次成图比例为1:500将所有的测量成果加载到软件后，本次由于使用编码法测量，直接利用处理软件的简码识别功能，把测量数据以.dat格式加载后可自动识别出地类，地物。遇到一些不能正确识别的编码采用重新编码或利用草图记录的点号和对应地物来绘制。地貌与地物真实可靠，位置准确。（2）DTM的建立，依图面高程点生成DTM三角形，并以实际地物为准，将多余的三角形予以删除，不正确的三角形删除后增加或者直接修改等操作，直至再次生成的等高线平滑、符合原始测量地貌。3.3制图审核按照绘图规范要求，仔细检查地物点的绘制，高程点的注记，等高线的绘制是否有误，不完整和需要修改的地方均已改正完成。4.复测结果本次地形复测历经XX天，测量前在测量区域内对原测量数据放样采集高程，误差均在精度范围内，测量完成后对原测量图进行对比，除了被破坏的区域，其余高程均在误差范围内。23甲方意见;签字（章）日期：年月日监理意见：签字（章）日期：年月日
