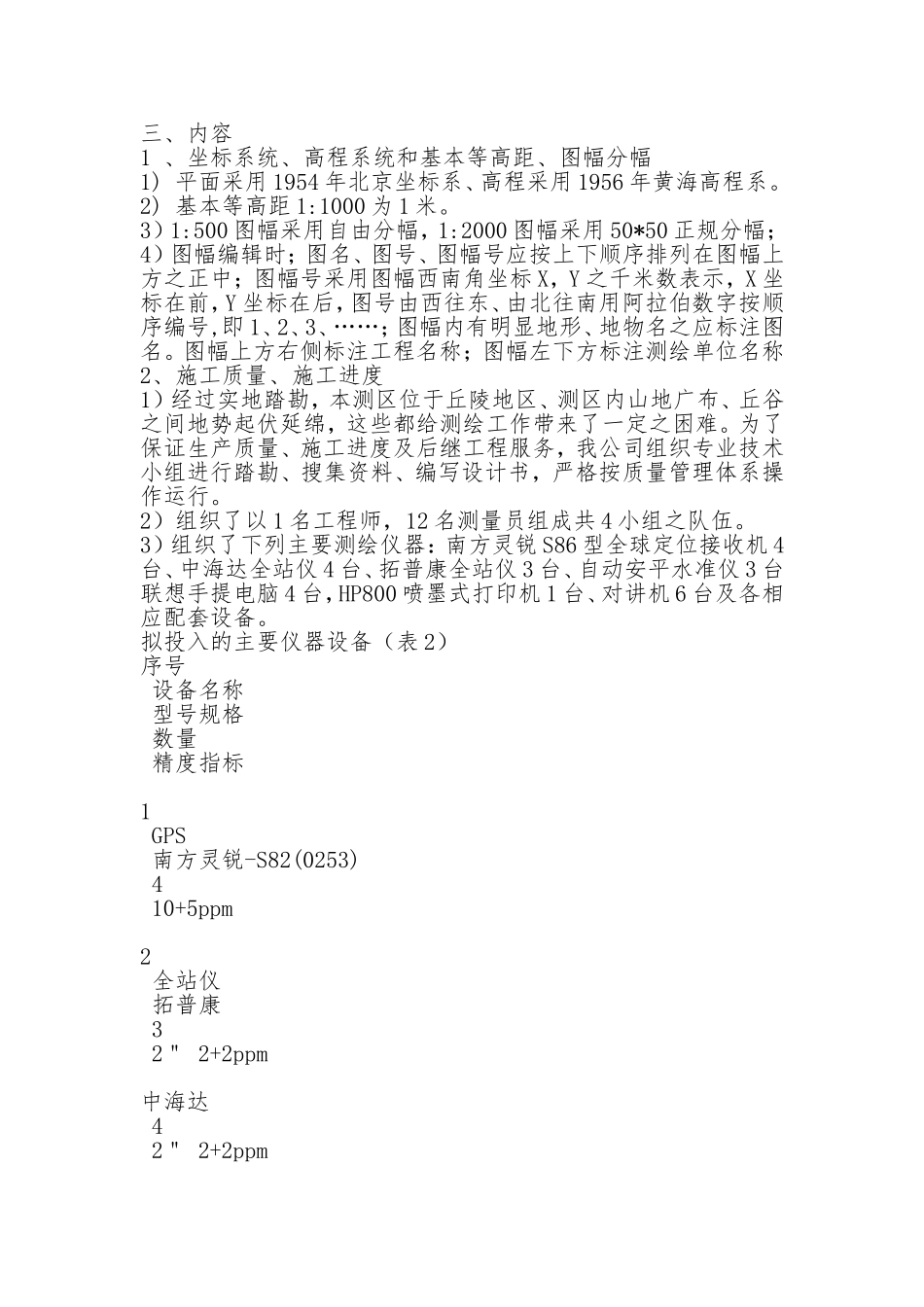

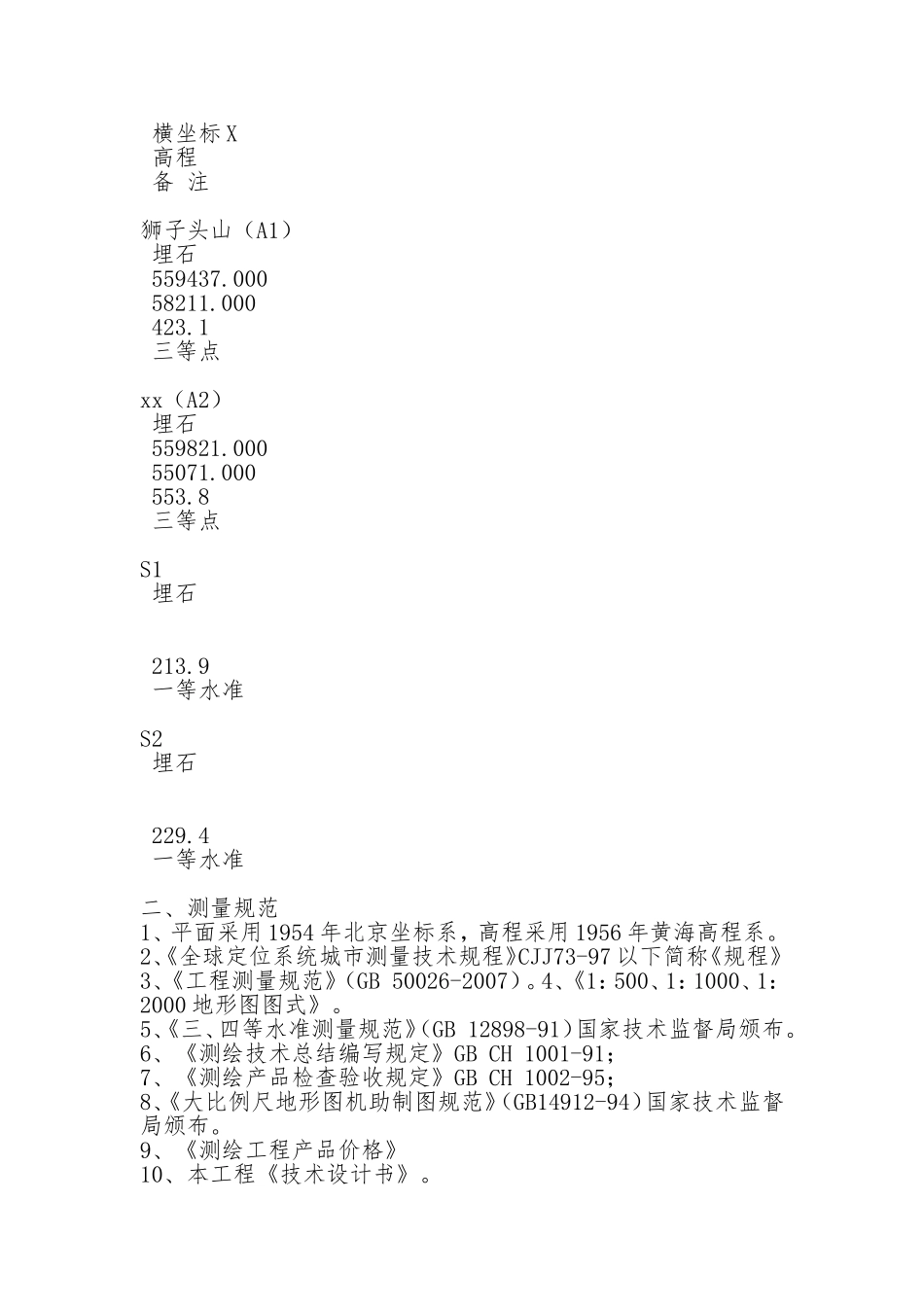

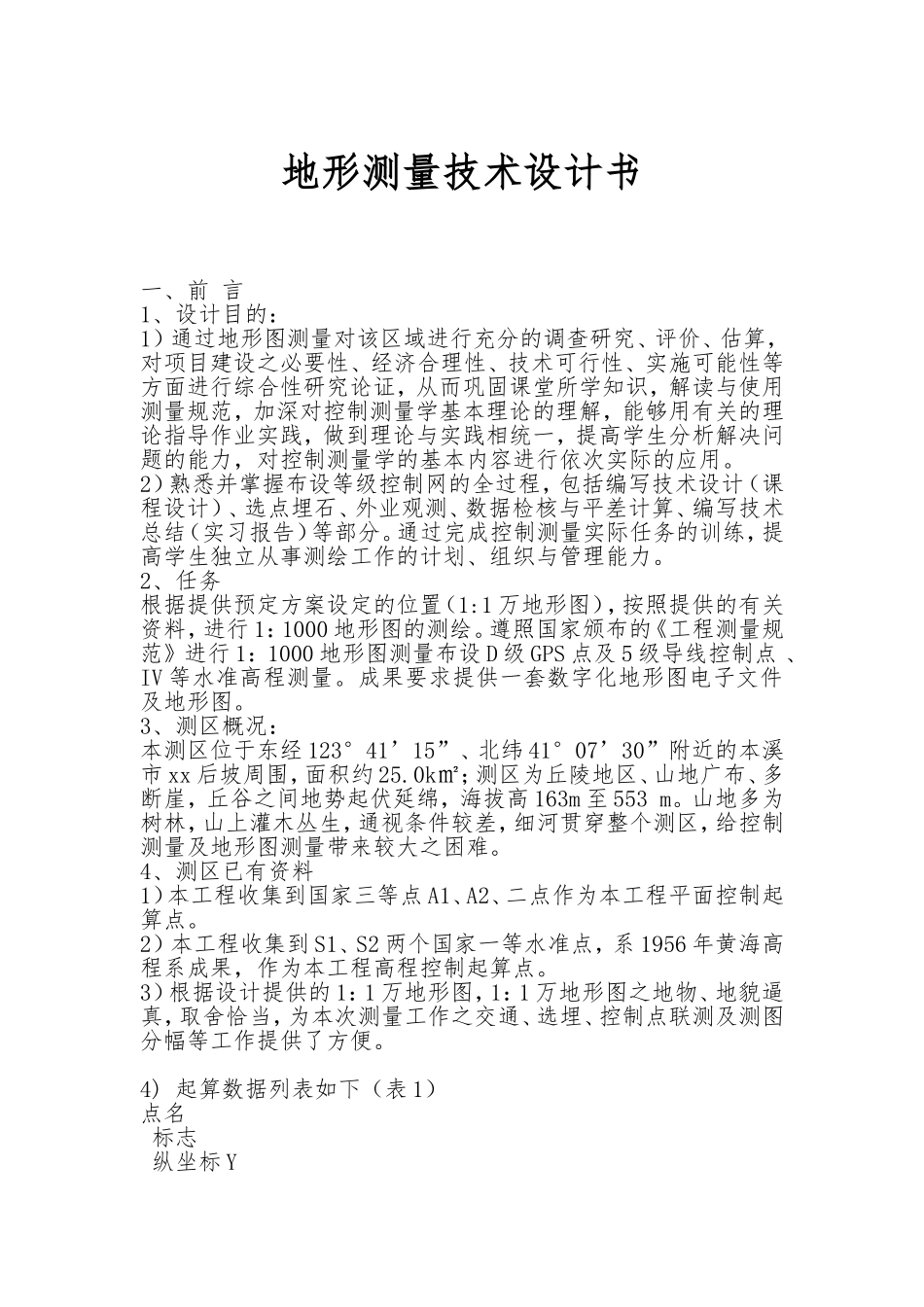

地形测量技术设计书一、前言1、设计目的：1）通过地形图测量对该区域进行充分的调查研究、评价、估算，对项目建设之必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证，从而巩固课堂所学知识，解读与使用测量规范，加深对控制测量学基本理论的理解，能够用有关的理论指导作业实践，做到理论与实践相统一，提高学生分析解决问题的能力，对控制测量学的基本内容进行依次实际的应用。2）熟悉并掌握布设等级控制网的全过程，包括编写技术设计（课程设计）、选点埋石、外业观测、数据检核与平差计算、编写技术总结（实习报告）等部分。通过完成控制测量实际任务的训练，提高学生独立从事测绘工作的计划、组织与管理能力。2、任务根据提供预定方案设定的位置（1:1万地形图），按照提供的有关资料，进行1：1000地形图的测绘。遵照国家颁布的《工程测量规范》进行1：1000地形图测量布设D级GPS点及5级导线控制点、IV等水准高程测量。成果要求提供一套数字化地形图电子文件及地形图。3、测区概况：本测区位于东经123°41’15”、北纬41°07’30”附近的本溪市xx后坡周围，面积约25.0k㎡；测区为丘陵地区、山地广布、多断崖，丘谷之间地势起伏延绵，海拔高163m至553m。山地多为树林，山上灌木丛生，通视条件较差，细河贯穿整个测区，给控制测量及地形图测量带来较大之困难。4、测区已有资料1）本工程收集到国家三等点A1、A2、二点作为本工程平面控制起算点。2）本工程收集到S1、S2两个国家一等水准点，系1956年黄海高程系成果，作为本工程高程控制起算点。3）根据设计提供的1：1万地形图，1：1万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了方便。4)起算数据列表如下（表1）点名标志纵坐标Y横坐标X高程备注狮子头山（A1）埋石559437.00058211.000423.1三等点xx（A2）埋石559821.00055071.000553.8三等点S1埋石213.9一等水准S2埋石229.4一等水准二、测量规范1、平面采用1954年北京坐标系，高程采用1956年黄海高程系。2、《全球定位系统城市测量技术规程》CJJ73-97以下简称《规程》3、《工程测量规范》（GB50026-2007）。4、《1：500、1：1000、1：2000地形图图式》。5、《三、四等水准测量规范》（GB12898-91）国家技术监督局颁布。6、《测绘技术总结编写规定》GBCH1001-91；7、《测绘产品检查验收规定》GBCH1002-95；8、《大比例尺地形图机助制图规范》（GB14912-94）国家技术监督局颁布。9、《测绘工程产品价格》10、本工程《技术设计书》。三、内容1、坐标系统、高程系统和基本等高距、图幅分幅1)平面采用1954年北京坐标系、高程采用1956年黄海高程系。2)基本等高距1:1000为1米。3）1:500图幅采用自由分幅，1:2000图幅采用50*50正规分幅；4）图幅编辑时；图名、图号、图幅号应按上下顺序排列在图幅上方之正中；图幅号采用图幅西南角坐标X，Y之千米数表示，X坐标在前，Y坐标在后，图号由西往东、由北往南用阿拉伯数字按顺序编号,即1、2、3、……；图幅内有明显地形、地物名之应标注图名。图幅上方右侧标注工程名称；图幅左下方标注测绘单位名称2、施工质量、施工进度1）经过实地踏勘，本测区位于丘陵地区、测区内山地广布、丘谷之间地势起伏延绵，这些都给测绘工作带来了一定之困难。为了保证生产质量、施工进度及后继工程服务，我公司组织专业技术小组进行踏勘、搜集资料、编写设计书，严格按质量管理体系操作运行。2）组织了以1名工程师，12名测量员组成共4小组之队伍。3）组织了下列主要测绘仪器：南方灵锐S86型全球定位接收机4台、中海达全站仪4台、拓普康全站仪3台、自动安平水准仪3台联想手提电脑4台，HP800喷墨式打印机1台、对讲机6台及各相应配套设备。拟投入的主要仪器设备（表2）序号设备名称型号规格数量精度指标1GPS南方灵锐-S82(0253)410+5ppm2全站仪拓普康32＂2+2ppm中海达42＂2+2ppm3水准仪DS3自动安平水准仪3±3mm4笔记本电脑联想45面包车16小货车1GPS作业调度表（表3）时段编号观测时间测站号/名测站号/名测站号/名测站号/名机号机号机号机号18:00～9：30狮子头山A7A6A41234210:30～11:30狮子头山A...
