地形测量作图基本要求VIP免费

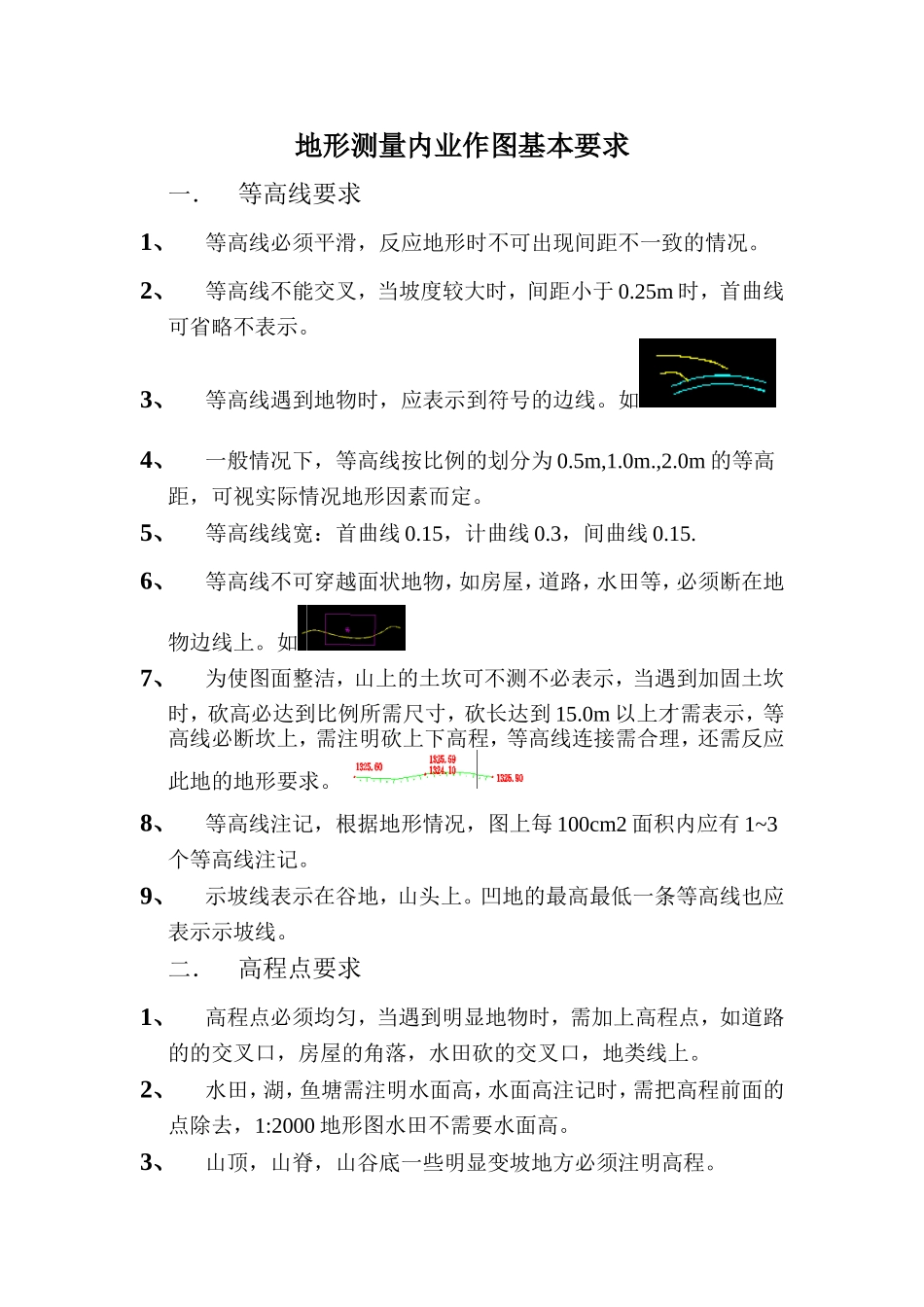

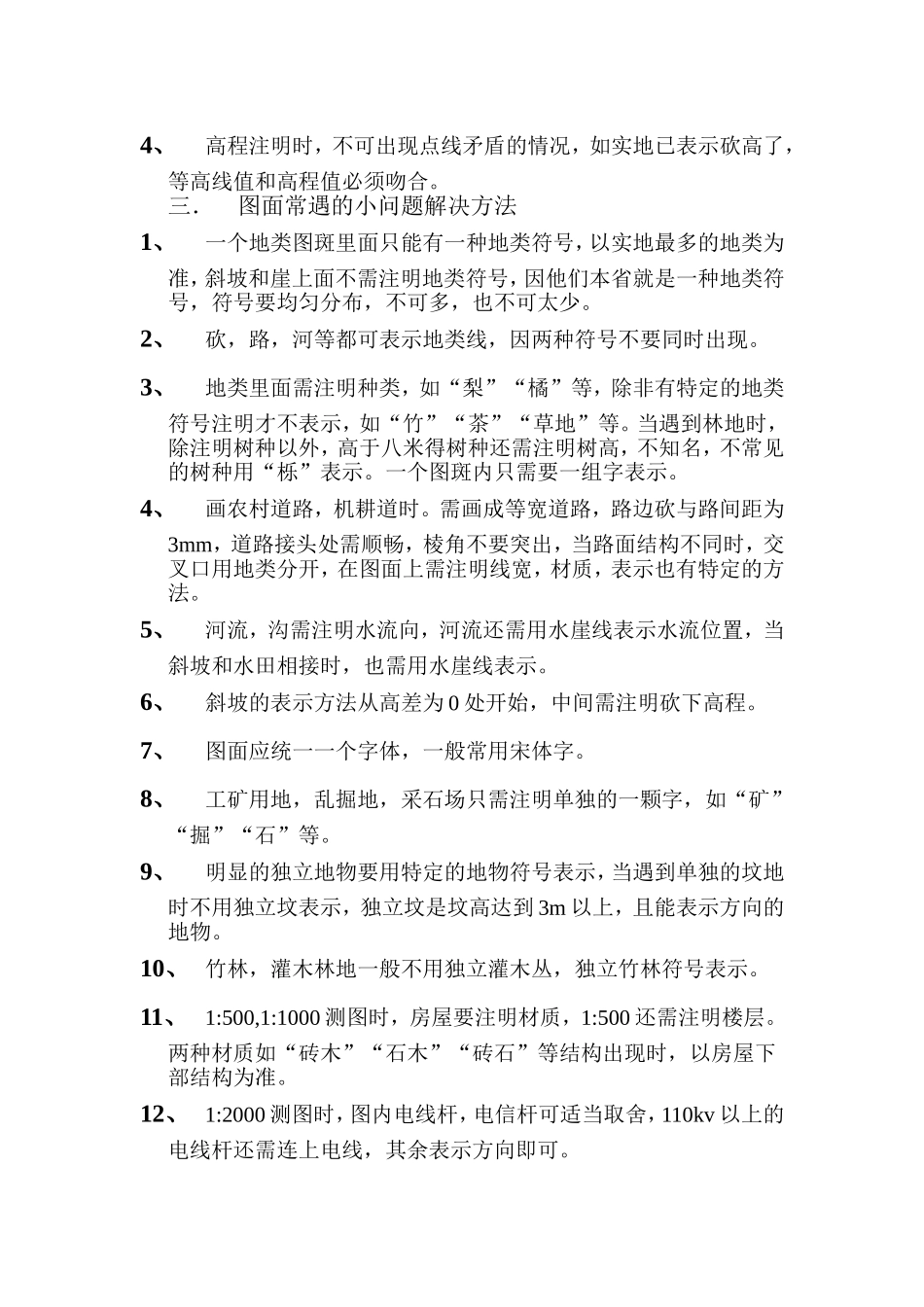

地形测量内业作图基本要求一．等高线要求1、等高线必须平滑，反应地形时不可出现间距不一致的情况。2、等高线不能交叉，当坡度较大时，间距小于0.25m时，首曲线可省略不表示。3、等高线遇到地物时，应表示到符号的边线。如4、一般情况下，等高线按比例的划分为0.5m,1.0m.,2.0m的等高距，可视实际情况地形因素而定。5、等高线线宽：首曲线0.15，计曲线0.3，间曲线0.15.6、等高线不可穿越面状地物，如房屋，道路，水田等，必须断在地物边线上。如7、为使图面整洁，山上的土坎可不测不必表示，当遇到加固土坎时，砍高必达到比例所需尺寸，砍长达到15.0m以上才需表示，等高线必断坎上，需注明砍上下高程，等高线连接需合理，还需反应此地的地形要求。8、等高线注记，根据地形情况，图上每100cm2面积内应有1~3个等高线注记。9、示坡线表示在谷地，山头上。凹地的最高最低一条等高线也应表示示坡线。二．高程点要求1、高程点必须均匀，当遇到明显地物时，需加上高程点，如道路的的交叉口，房屋的角落，水田砍的交叉口，地类线上。2、水田，湖，鱼塘需注明水面高，水面高注记时，需把高程前面的点除去，1:2000地形图水田不需要水面高。3、山顶，山脊，山谷底一些明显变坡地方必须注明高程。4、高程注明时，不可出现点线矛盾的情况，如实地已表示砍高了，等高线值和高程值必须吻合。三．图面常遇的小问题解决方法1、一个地类图斑里面只能有一种地类符号，以实地最多的地类为准，斜坡和崖上面不需注明地类符号，因他们本省就是一种地类符号，符号要均匀分布，不可多，也不可太少。2、砍，路，河等都可表示地类线，因两种符号不要同时出现。3、地类里面需注明种类，如“梨”“橘”等，除非有特定的地类符号注明才不表示，如“竹”“茶”“草地”等。当遇到林地时，除注明树种以外，高于八米得树种还需注明树高，不知名，不常见的树种用“栎”表示。一个图斑内只需要一组字表示。4、画农村道路，机耕道时。需画成等宽道路，路边砍与路间距为3mm，道路接头处需顺畅，棱角不要突出，当路面结构不同时，交叉口用地类分开，在图面上需注明线宽，材质，表示也有特定的方法。5、河流，沟需注明水流向，河流还需用水崖线表示水流位置，当斜坡和水田相接时，也需用水崖线表示。6、斜坡的表示方法从高差为0处开始，中间需注明砍下高程。7、图面应统一一个字体，一般常用宋体字。8、工矿用地，乱掘地，采石场只需注明单独的一颗字，如“矿”“掘”“石”等。9、明显的独立地物要用特定的地物符号表示，当遇到单独的坟地时不用独立坟表示，独立坟是坟高达到3m以上，且能表示方向的地物。10、竹林，灌木林地一般不用独立灌木丛，独立竹林符号表示。11、1:500,1:1000测图时，房屋要注明材质，1:500还需注明楼层。两种材质如“砖木”“石木”“砖石”等结构出现时，以房屋下部结构为准。12、1:2000测图时，图内电线杆，电信杆可适当取舍，110kv以上的电线杆还需连上电线，其余表示方向即可。13、图面必须有控制点，小面积至少两个两个控制点，可根据图面大小而定，大面积测图控制点至少两个级别以上。14、图面表示字体的大小也有具体的规定，详细参照具体的规范要求。15、“水池”“鱼塘”“塘”要根据实际的情况定，不可统一的用“水”“鱼”“塘”表示。16、村界权属线要表示清楚，权属线边线注明权属名称。17、图面看上去要清晰合理，线与线要交代清楚，路的走向地名要标注，小地名需准确无误。地形测量外业基本经验1:500的地形图外业1.对于小于0.5m的一般地物可以合理取舍，四点房屋一般是打三个角点或是两点房屋长边和房宽，多点房屋打点就要看能不能画出来，打几个关键的房角再用钢尺量边长。2.对于陡坎形状变化的地方要打点，对于很直的陡坎要每隔15-20m打一点，而且在打点的地方要量取坎高，太高的陡坎无法量取则在坎下打点高程。3.对于斜坡和陡坎相似，但是要在斜坡顶上和坡底各打上下两排点。注意区分陡坎和斜坡，陡坎是坎上和坎下的图面投影宽度小于2mm（即实际1m），反之图面投影大于2mm的要画为斜坡。4.对于没有任何地物的大山，只需要打地形点，打点的时候可以多人配合：（1）对于平缓的山型在...
