地形图测绘(培训)VIP免费

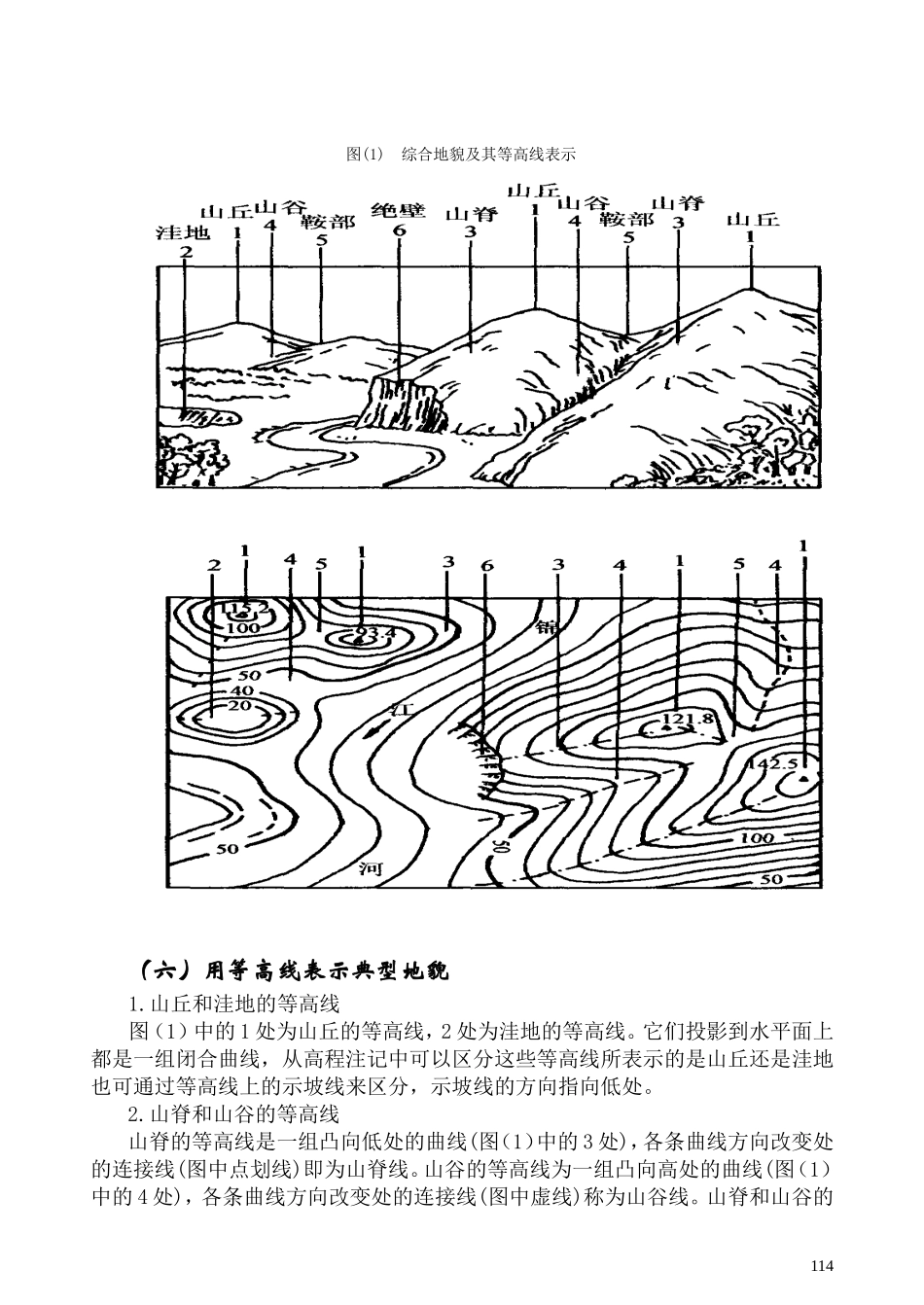

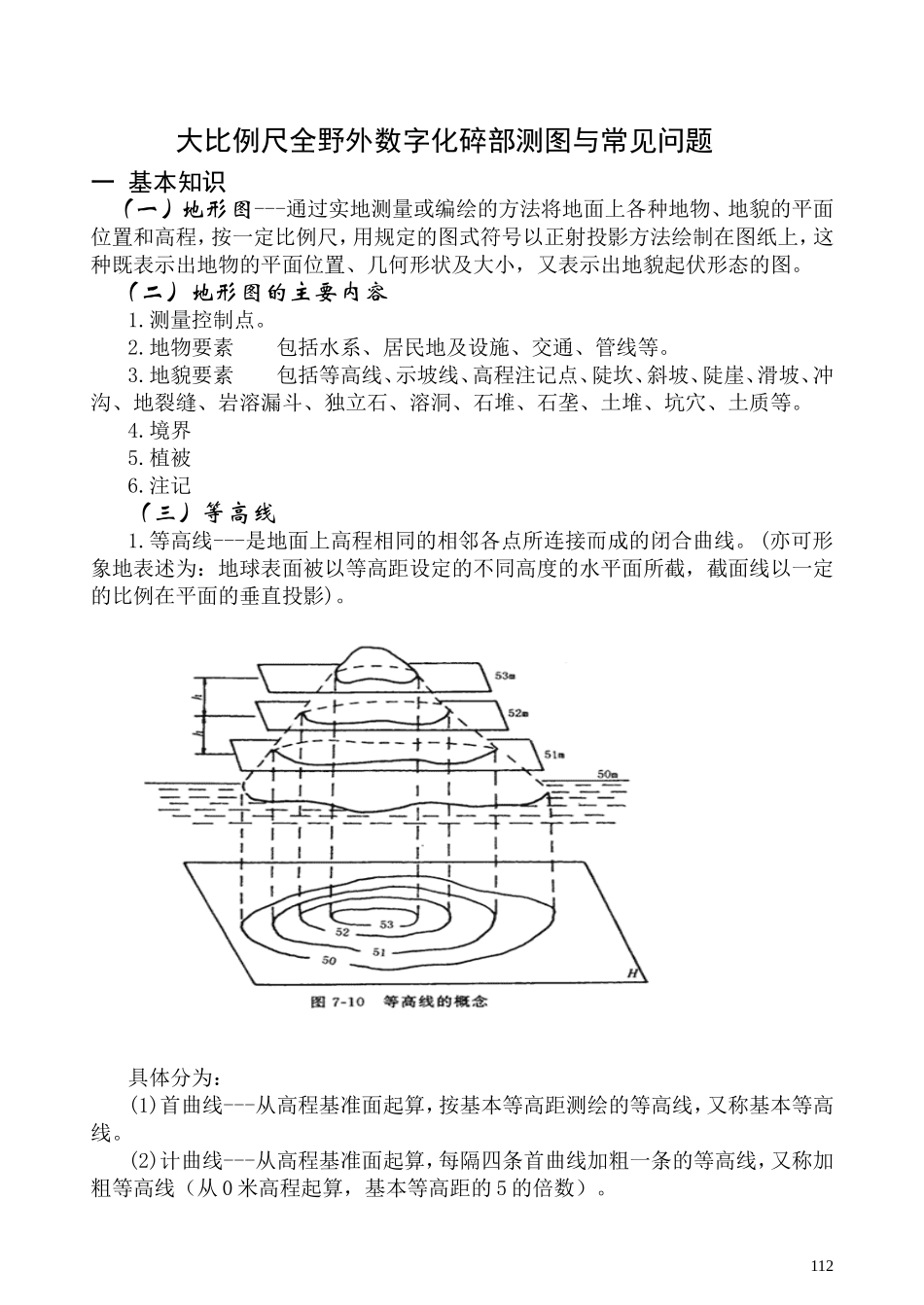

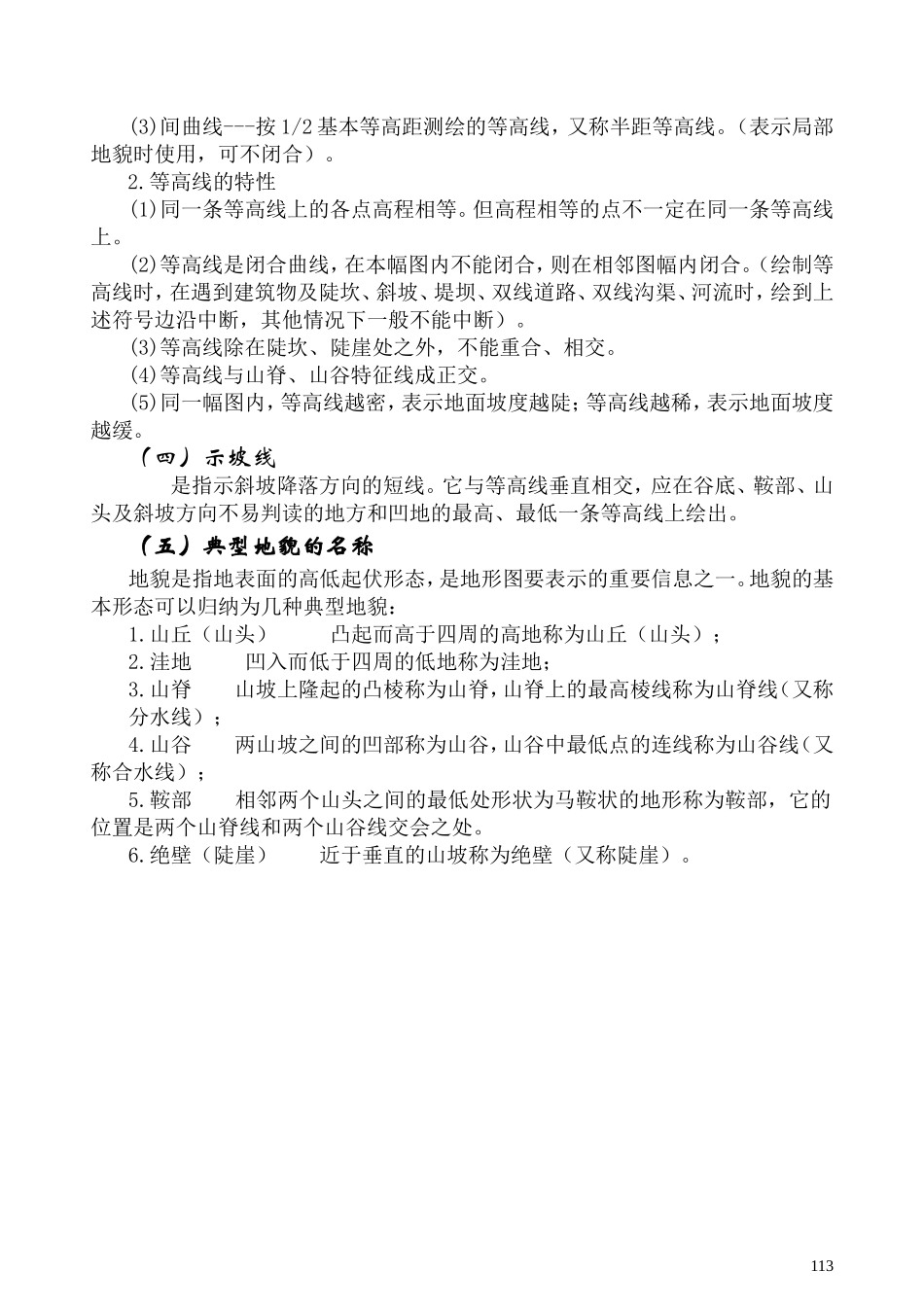

大比例尺全野外数字化碎部测图与常见问题一基本知识（一）地形图---通过实地测量或编绘的方法将地面上各种地物、地貌的平面位置和高程，按一定比例尺，用规定的图式符号以正射投影方法绘制在图纸上，这种既表示出地物的平面位置、几何形状及大小，又表示出地貌起伏形态的图。（二）地形图的主要内容1.测量控制点。2.地物要素包括水系、居民地及设施、交通、管线等。3.地貌要素包括等高线、示坡线、高程注记点、陡坎、斜坡、陡崖、滑坡、冲沟、地裂缝、岩溶漏斗、独立石、溶洞、石堆、石垄、土堆、坑穴、土质等。4.境界5.植被6.注记（三）等高线1.等高线---是地面上高程相同的相邻各点所连接而成的闭合曲线。(亦可形象地表述为：地球表面被以等高距设定的不同高度的水平面所截，截面线以一定的比例在平面的垂直投影)。具体分为：(1)首曲线---从高程基准面起算，按基本等高距测绘的等高线，又称基本等高线。(2)计曲线---从高程基准面起算，每隔四条首曲线加粗一条的等高线，又称加粗等高线（从0米高程起算，基本等高距的5的倍数）。112(3)间曲线---按1/2基本等高距测绘的等高线，又称半距等高线。（表示局部地貌时使用，可不闭合）。2.等高线的特性(1)同一条等高线上的各点高程相等。但高程相等的点不一定在同一条等高线上。(2)等高线是闭合曲线，在本幅图内不能闭合，则在相邻图幅内闭合。（绘制等高线时，在遇到建筑物及陡坎、斜坡、堤坝、双线道路、双线沟渠、河流时，绘到上述符号边沿中断，其他情况下一般不能中断）。(3)等高线除在陡坎、陡崖处之外，不能重合、相交。(4)等高线与山脊、山谷特征线成正交。(5)同一幅图内，等高线越密，表示地面坡度越陡；等高线越稀，表示地面坡度越缓。（四）示坡线是指示斜坡降落方向的短线。它与等高线垂直相交，应在谷底、鞍部、山头及斜坡方向不易判读的地方和凹地的最高、最低一条等高线上绘出。（五）典型地貌的名称地貌是指地表面的高低起伏形态，是地形图要表示的重要信息之一。地貌的基本形态可以归纳为几种典型地貌：1.山丘（山头）凸起而高于四周的高地称为山丘（山头）；2.洼地凹入而低于四周的低地称为洼地；3.山脊山坡上隆起的凸棱称为山脊，山脊上的最高棱线称为山脊线（又称分水线）；4.山谷两山坡之间的凹部称为山谷，山谷中最低点的连线称为山谷线（又称合水线）；5.鞍部相邻两个山头之间的最低处形状为马鞍状的地形称为鞍部，它的位置是两个山脊线和两个山谷线交会之处。6.绝壁（陡崖）近于垂直的山坡称为绝壁（又称陡崖）。113图(1)综合地貌及其等高线表示（六）用等高线表示典型地貌1.山丘和洼地的等高线图（1）中的1处为山丘的等高线，2处为洼地的等高线。它们投影到水平面上都是一组闭合曲线，从高程注记中可以区分这些等高线所表示的是山丘还是洼地也可通过等高线上的示坡线来区分，示坡线的方向指向低处。2.山脊和山谷的等高线山脊的等高线是一组凸向低处的曲线(图（1）中的3处)，各条曲线方向改变处的连接线(图中点划线)即为山脊线。山谷的等高线为一组凸向高处的曲线(图（1）中的4处)，各条曲线方向改变处的连接线(图中虚线)称为山谷线。山脊和山谷的114两侧为山坡，山坡近似于一个倾斜平面，因此山坡的等高线近似于一组平行线。3.鞍部的等高线典型的鞍部是在相对的两个山脊和山谷的会聚处(图（1）中的5处)。它的左右两侧的等高线是相对称的两组山脊线和两组山谷线。4.绝壁（陡崖）绝壁都是由于地壳产生断裂运动而形成的，绝壁有比较高的陡峭岩壁，等高线非常密集，因此在地形图上要用特殊符号来表示绝壁（图（1）中的6处）。二、大比例尺全野外数字化碎部测图在已完成控制测量的基础上，在野外用全站仪对测区内地物、地貌特征点进行实地测量（并在现场绘制地形草图或对每一点的属性、连接关系进行编码），将野外采集的三维坐标数据传输到计算机，使用测图软件进行人机交互编辑生成数字地图，最后用绘图仪自动输出地形图。（一）作业流程：（二）各工序工作要点及常见问题1.准备工作阶段（1）仪器检查重点检查使用仪器的相关重要部件的功能是否良好，指标是115准备工作（控制资料准备、工具准备、仪器检查、学习培...
