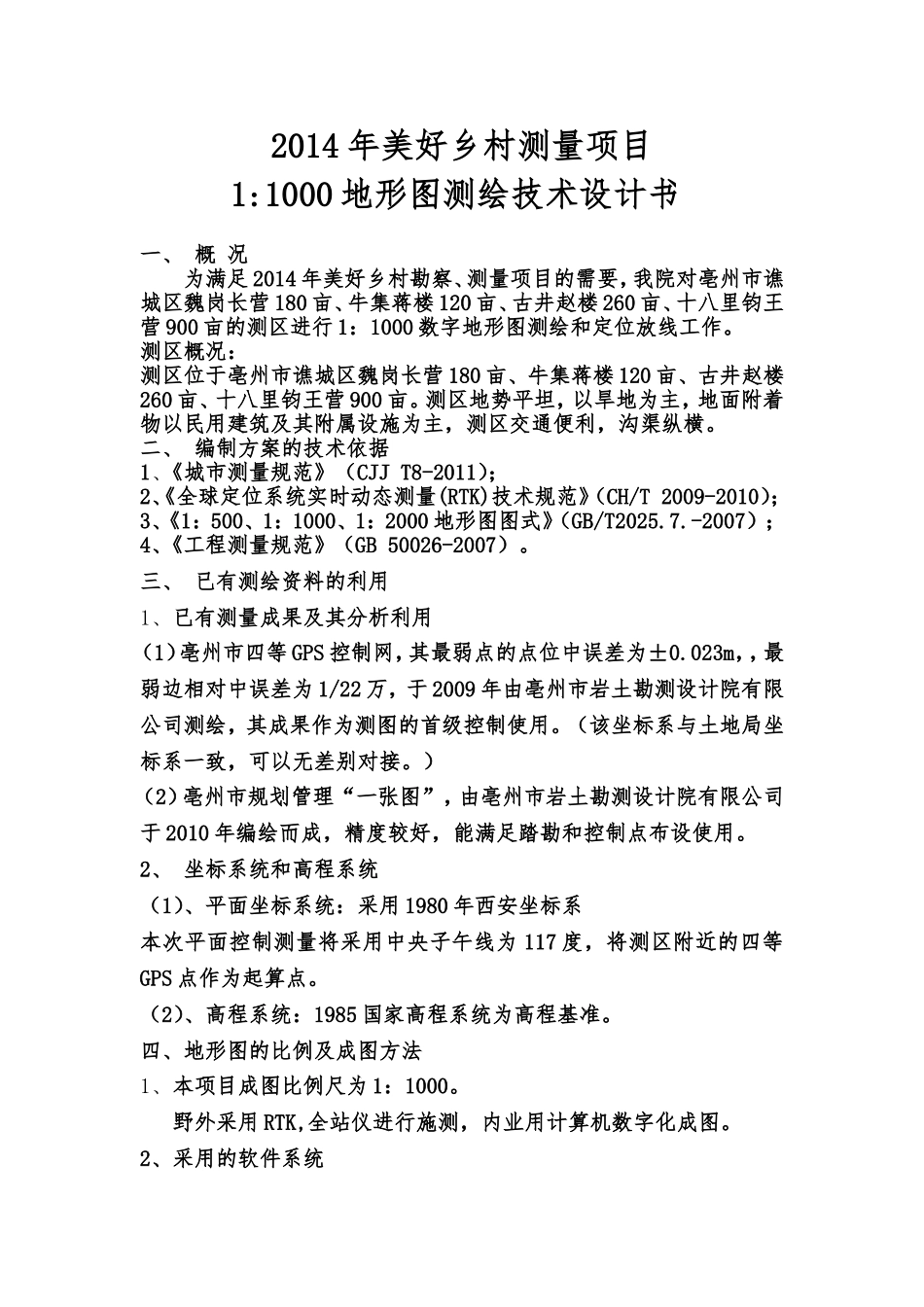

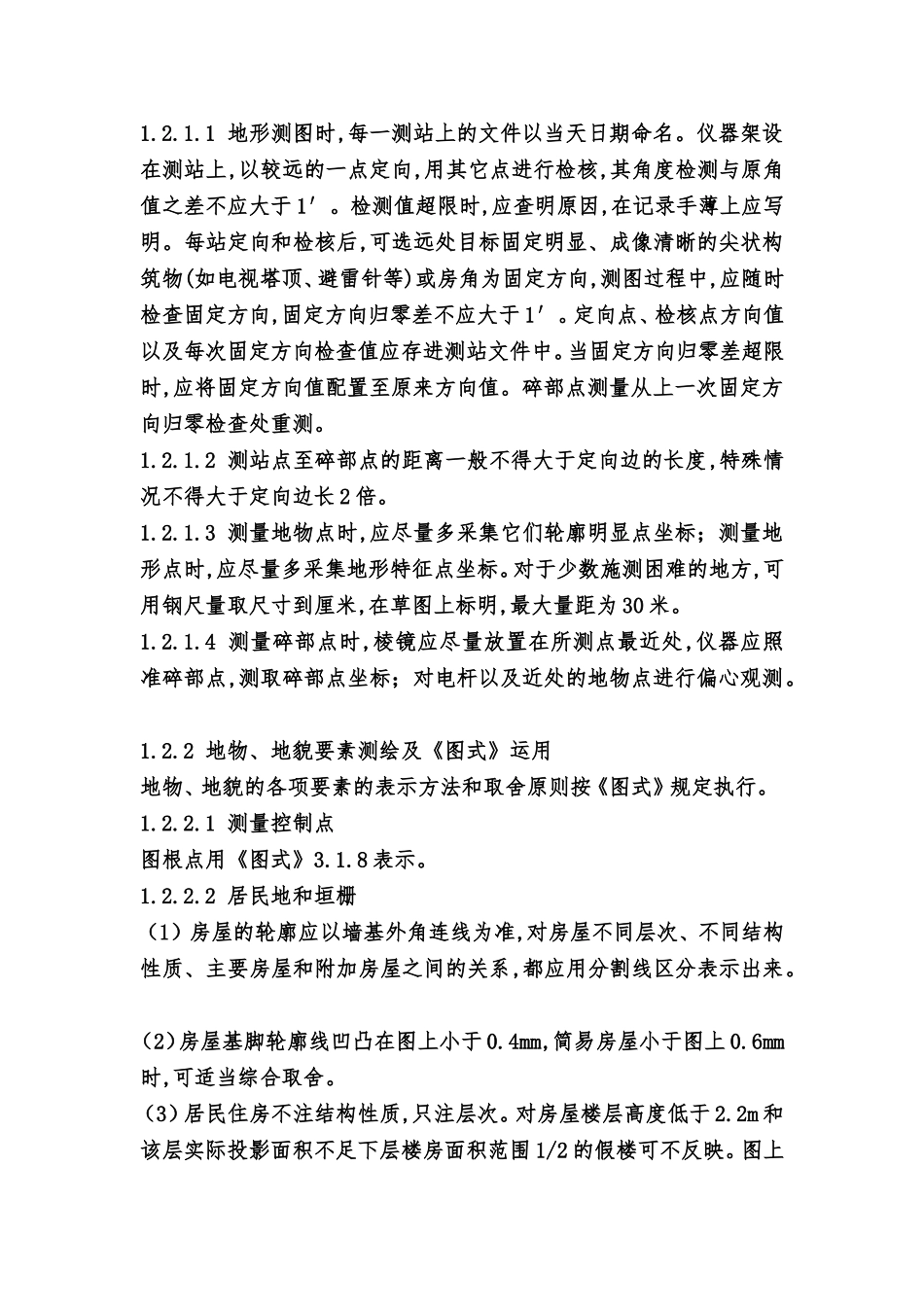

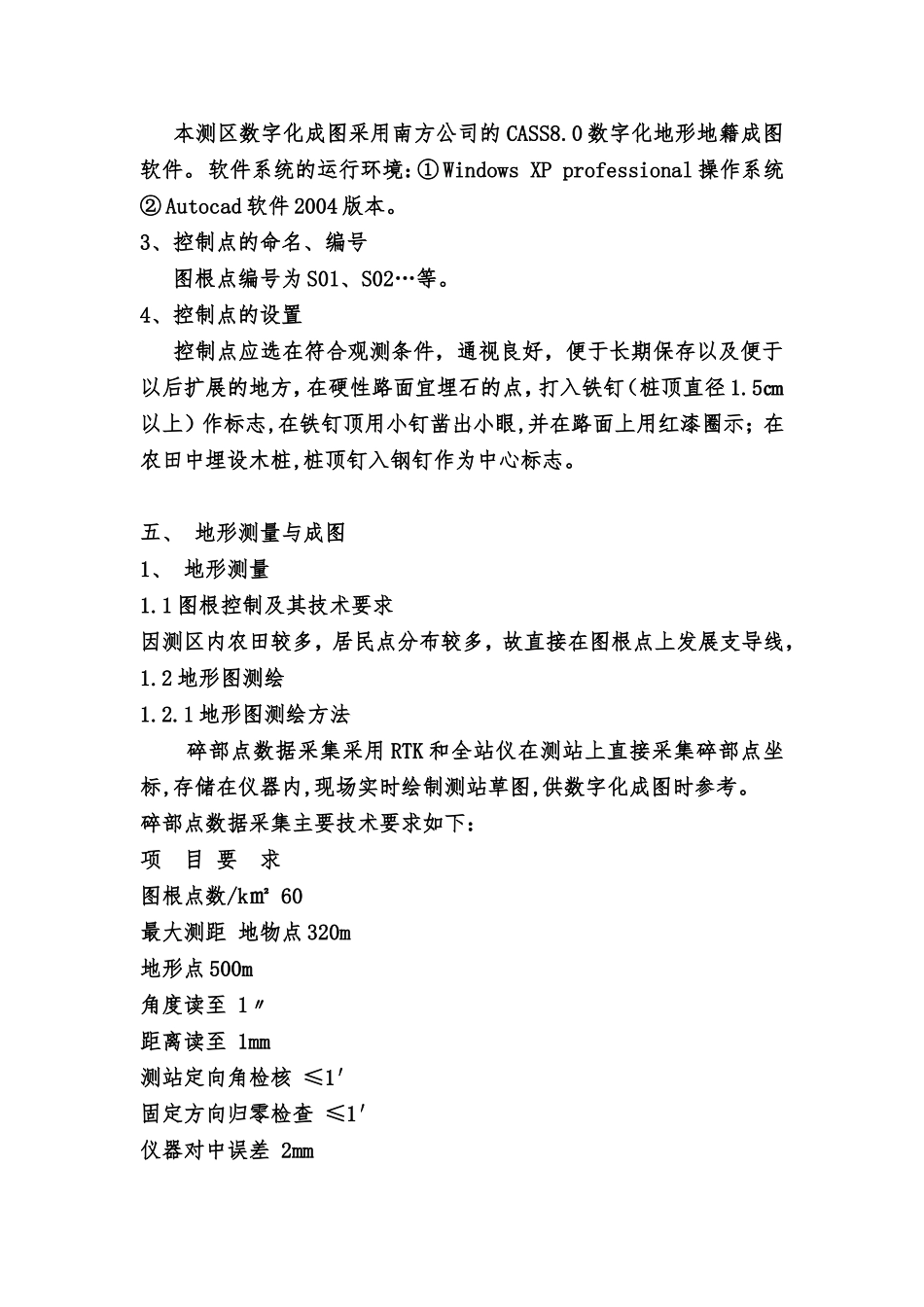

2014年美好乡村测量项目1:1000地形图测绘技术设计书一、概况为满足2014年美好乡村勘察、测量项目的需要，我院对亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩的测区进行1：1000数字地形图测绘和定位放线工作。测区概况：测区位于亳州市谯城区魏岗长营180亩、牛集蒋楼120亩、古井赵楼260亩、十八里钧王营900亩。测区地势平坦，以旱地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。二、编制方案的技术依据1、《城市测量规范》（CJJT8-2011）；2、《全球定位系统实时动态测量(RTK)技术规范》（CH/T2009-2010）；3、《1：500、1：1000、1：2000地形图图式》（GB/T2025.7.-2007）；4、《工程测量规范》（GB50026-2007）。三、已有测绘资料的利用1、已有测量成果及其分析利用（1）亳州市四等GPS控制网，其最弱点的点位中误差为±0.023m，，最弱边相对中误差为1/22万，于2009年由亳州市岩土勘测设计院有限公司测绘，其成果作为测图的首级控制使用。（该坐标系与土地局坐标系一致，可以无差别对接。）（2）亳州市规划管理“一张图”，由亳州市岩土勘测设计院有限公司于2010年编绘而成，精度较好，能满足踏勘和控制点布设使用。2、坐标系统和高程系统（1）、平面坐标系统：采用1980年西安坐标系本次平面控制测量将采用中央子午线为117度，将测区附近的四等GPS点作为起算点。（2）、高程系统：1985国家高程系统为高程基准。四、地形图的比例及成图方法1、本项目成图比例尺为1：1000。野外采用RTK,全站仪进行施测，内业用计算机数字化成图。2、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。软件系统的运行环境：①WindowsXPprofessional操作系统②Autocad软件2004版本。3、控制点的命名、编号图根点编号为S01、S02…等。4、控制点的设置控制点应选在符合观测条件，通视良好，便于长期保存以及便于以后扩展的地方，在硬性路面宜埋石的点，打入铁钉（桩顶直径1.5㎝以上）作标志,在铁钉顶用小钉凿出小眼,并在路面上用红漆圈示；在农田中埋设木桩,桩顶钉入钢钉作为中心标志。五、地形测量与成图1、地形测量1.1图根控制及其技术要求因测区内农田较多，居民点分布较多，故直接在图根点上发展支导线，1.2地形图测绘1.2.1地形图测绘方法碎部点数据采集采用RTK和全站仪在测站上直接采集碎部点坐标,存储在仪器内,现场实时绘制测站草图,供数字化成图时参考。碎部点数据采集主要技术要求如下：项目要求图根点数/k㎡60最大测距地物点320m地形点500m角度读至1〃距离读至1mm测站定向角检核≤1′固定方向归零检查≤1′仪器对中误差2mm1.2.1.1地形测图时,每一测站上的文件以当天日期命名。仪器架设在测站上,以较远的一点定向,用其它点进行检核,其角度检测与原角值之差不应大于1′。检测值超限时,应查明原因,在记录手薄上应写明。每站定向和检核后,可选远处目标固定明显、成像清晰的尖状构筑物(如电视塔顶、避雷针等)或房角为固定方向,测图过程中,应随时检查固定方向,固定方向归零差不应大于1′。定向点、检核点方向值以及每次固定方向检查值应存进测站文件中。当固定方向归零差超限时,应将固定方向值配置至原来方向值。碎部点测量从上一次固定方向归零检查处重测。1.2.1.2测站点至碎部点的距离一般不得大于定向边的长度,特殊情况不得大于定向边长2倍。1.2.1.3测量地物点时,应尽量多采集它们轮廓明显点坐标；测量地形点时,应尽量多采集地形特征点坐标。对于少数施测困难的地方,可用钢尺量取尺寸到厘米,在草图上标明,最大量距为30米。1.2.1.4测量碎部点时,棱镜应尽量放置在所测点最近处,仪器应照准碎部点,测取碎部点坐标；对电杆以及近处的地物点进行偏心观测。1.2.2地物、地貌要素测绘及《图式》运用地物、地貌的各项要素的表示方法和取舍原则按《图式》规定执行。1.2.2.1测量控制点图根点用《图式》3.1.8表示。1.2.2.2居民地和垣栅（1）房屋的轮廓应以墙基外角连线为准,对房屋不同层次、不同结构性质、主要房屋和附加房屋之间的关系,都应用分割线区分表示出来。（2）房屋基脚轮廓线凹凸在图上小于0.4mm,简易房屋小于图...
