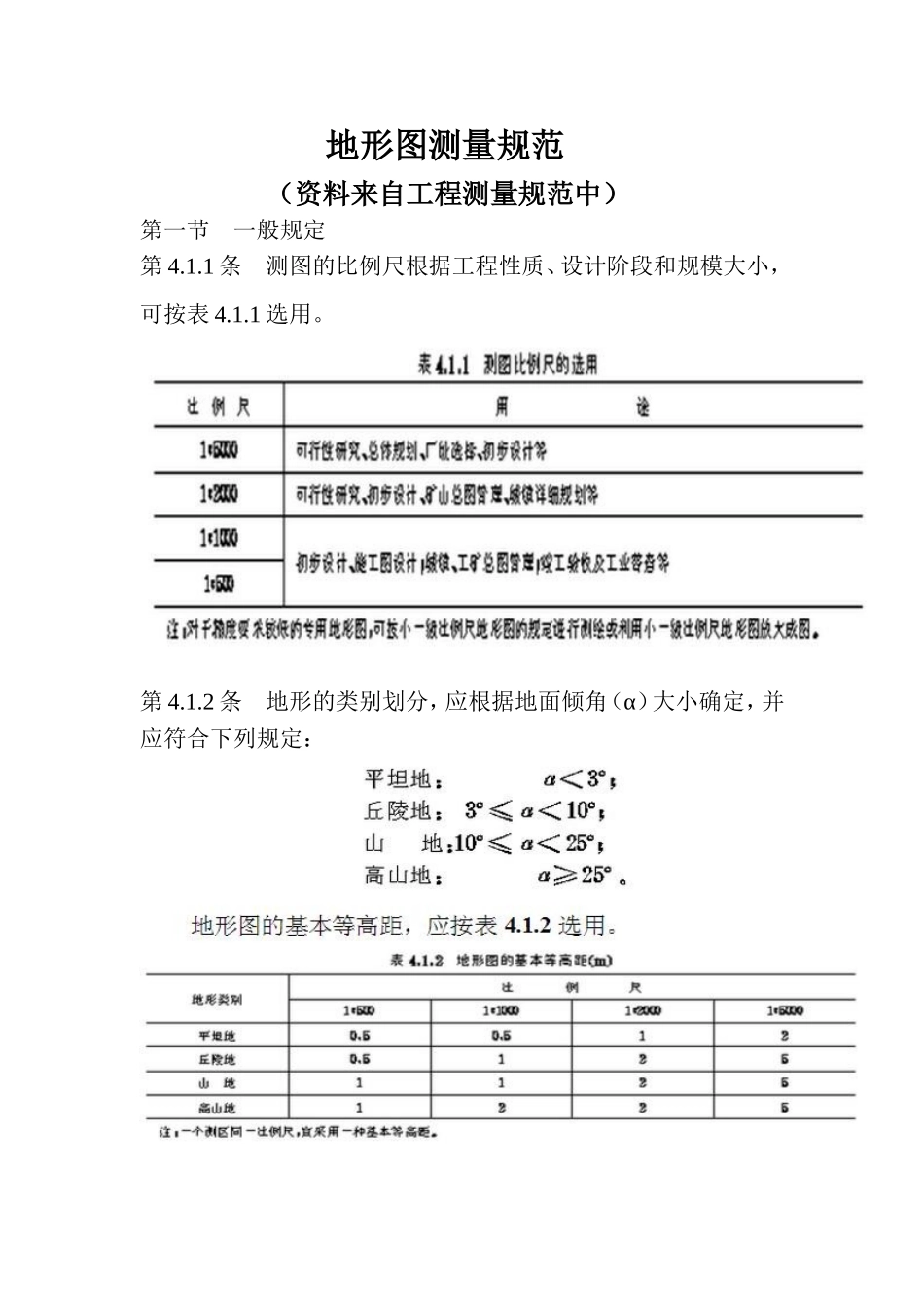

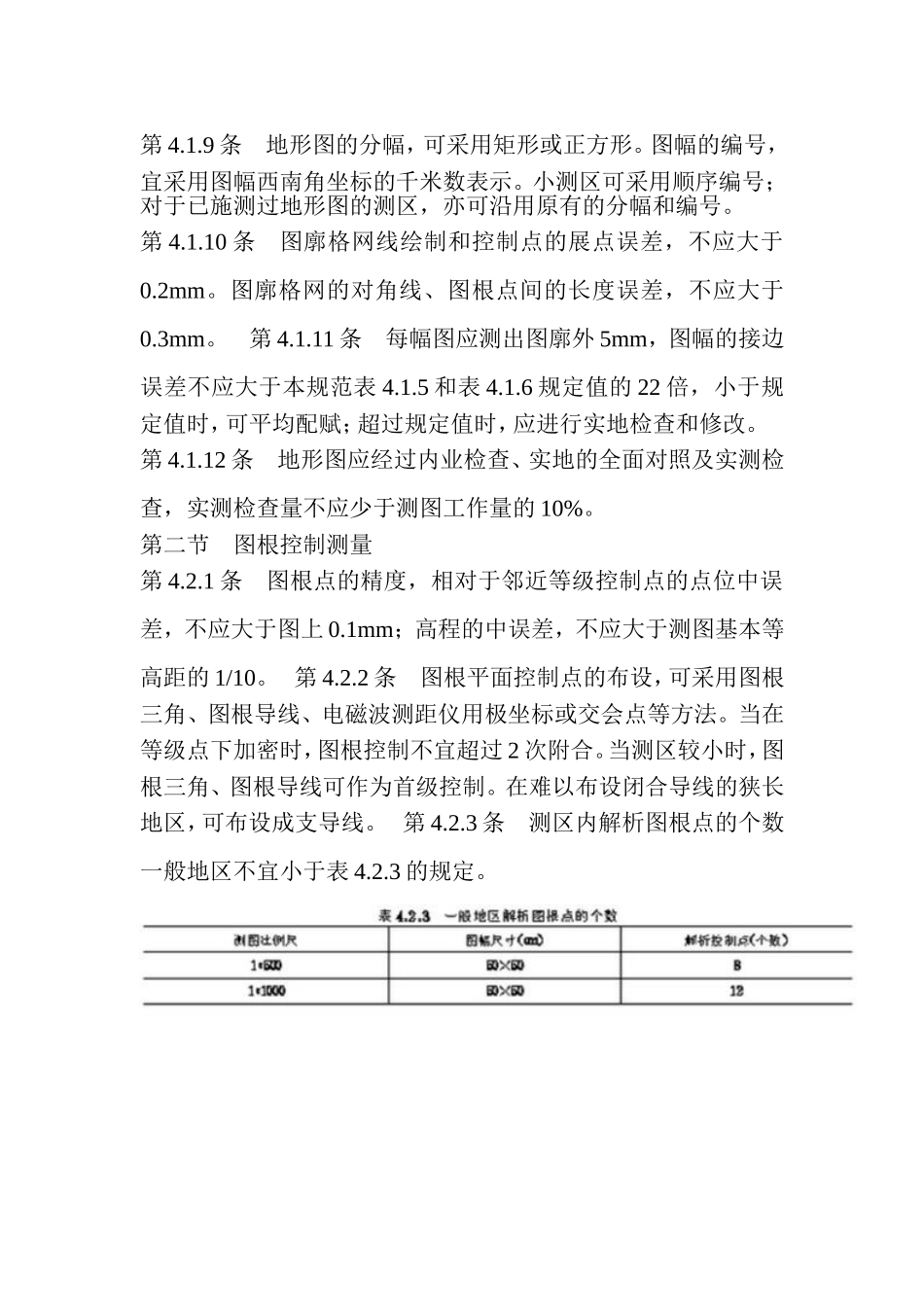

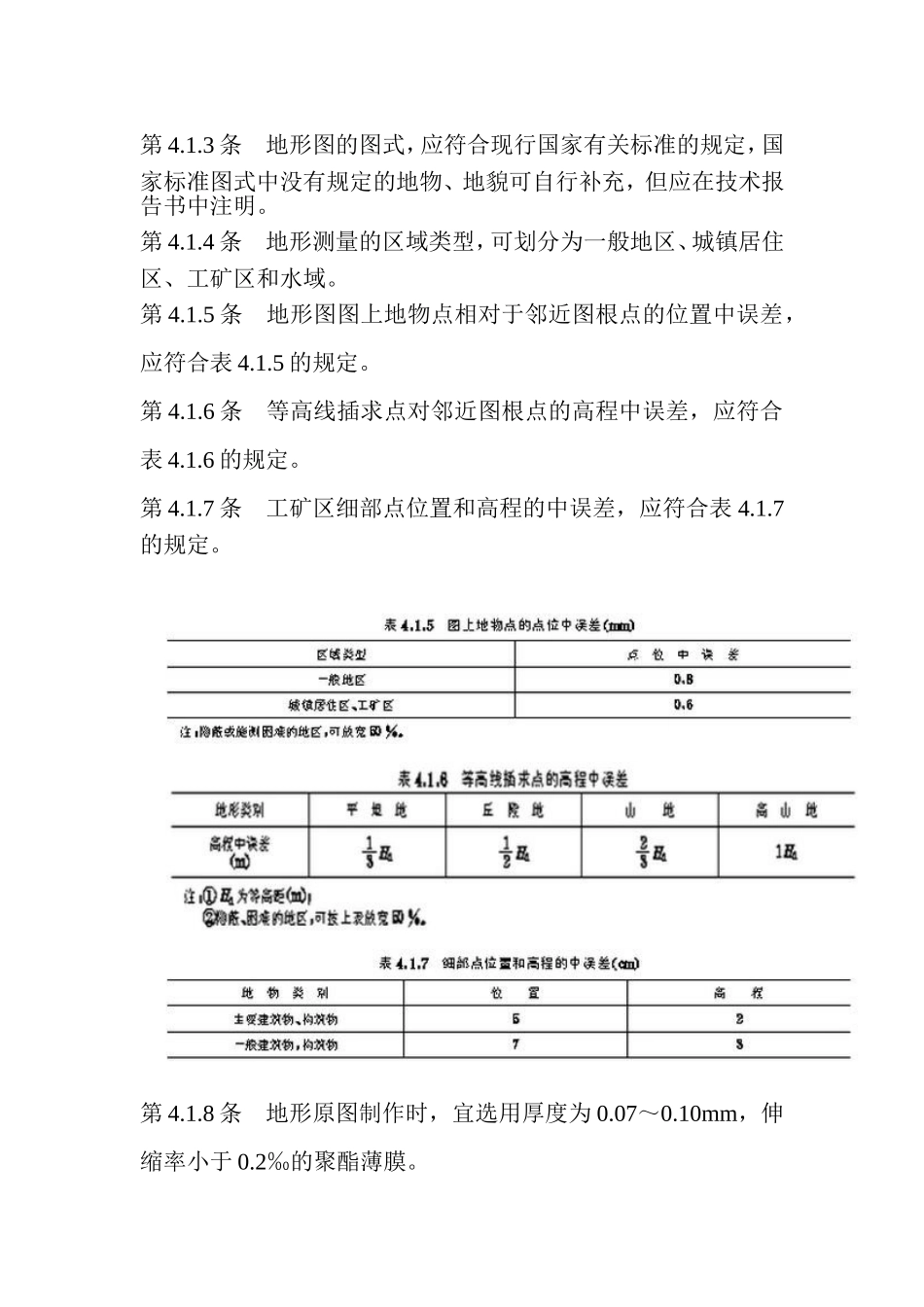

地形图测量规范（资料来自工程测量规范中）第一节一般规定第4.1.1条测图的比例尺根据工程性质、设计阶段和规模大小，可按表4.1.1选用。第4.1.2条地形的类别划分，应根据地面倾角（α）大小确定，并应符合下列规定：第4.1.3条地形图的图式，应符合现行国家有关标准的规定，国家标准图式中没有规定的地物、地貌可自行补充，但应在技术报告书中注明。第4.1.4条地形测量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。第4.1.5条地形图图上地物点相对于邻近图根点的位置中误差，应符合表4.1.5的规定。第4.1.6条等高线插求点对邻近图根点的高程中误差，应符合表4.1.6的规定。第4.1.7条工矿区细部点位置和高程的中误差，应符合表4.1.7的规定。第4.1.8条地形原图制作时，宜选用厚度为0.07～0.10mm，伸缩率小于0.2‰的聚酯薄膜。第4.1.9条地形图的分幅，可采用矩形或正方形。图幅的编号，宜采用图幅西南角坐标的千米数表示。小测区可采用顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。第4.1.10条图廓格网线绘制和控制点的展点误差，不应大于0.2mm。图廓格网的对角线、图根点间的长度误差，不应大于0.3mm。第4.1.11条每幅图应测出图廓外5mm，图幅的接边误差不应大于本规范表4.1.5和表4.1.6规定值的22倍，小于规定值时，可平均配赋；超过规定值时，应进行实地检查和修改。第4.1.12条地形图应经过内业检查、实地的全面对照及实测检查，实测检查量不应少于测图工作量的10%。第二节图根控制测量第4.2.1条图根点的精度，相对于邻近等级控制点的点位中误差，不应大于图上0.1mm；高程的中误差，不应大于测图基本等高距的1/10。第4.2.2条图根平面控制点的布设，可采用图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。当在等级点下加密时，图根控制不宜超过2次附合。当测区较小时，图根三角、图根导线可作为首级控制。在难以布设闭合导线的狭长地区，可布设成支导线。第4.2.3条测区内解析图根点的个数一般地区不宜小于表4.2.3的规定。第4.2.4条当图根点作为首级控制或等级点稀少时，应埋设适当数量的标石。（Ⅰ）图根平面控制第4.2.5条图根三角测量主要技术要求，应符合表4.2.5的规定第4.2.6条图根三角作为首级控制时，起始边边长相对中误差不应大于1/10000。第4.2.7条线形锁应适当布置检查边，其较差的相对误差不应大于1/1500；当按重合点检查时，其点位较差不应大于图上0.2mm。第4.2.8条图根导线测量的主要技术要求，应符合表4.2.8的规定。第4.2.9条当采用1∶500、1∶1000比例尺测图时，附合导线长度可按表4.2.8规定适当放长；当附合导线长度小于1/3M时，其绝对闭合差不应大于图上0.3mm。第4.2.10条用于测定细部点的图根导线，其绝对闭合差不应大于25cm；当附合导线长度小于200m时，其绝对闭合差不应大于13cm。第4.2.11条图根导线的边长，宜采用电磁波测距仪单向施测，也可使用经检定的普通钢尺单向丈量。当图根导线作为首级控制时，边长应往返丈量，其较差的相对误差不应大于1/4000。钢尺丈量的边长，当坡度大于0.02、温度超过钢尺检定温度范围±10℃或尺长修正大于1/10000时，应分别进行坡度、温度、尺长的修正。第4.2.12条当图根导线布设成支导线时，水平角可用DJ6，型经纬仪施测左、右角各一测回，其圆周角闭合差不应超过40″。边长应往返丈量，其较差相对误差不应大于1/3000。导线平均边长及边数，不应超过表4.2.12的规定。第4.2.13条采用电磁波测距仪用极坐标法布设图根控制时，应符合下列规定：一、水平角可采用DJ6型仪器施测一测回；高程应按图根高程控制施测；边长采用电磁波测距仪施测一测回，并应进行本站校核方向较差不应超过30″；高程较差不应大于等高距的1/5；测距较差不应超过图上0.1mm。二、边长不应大于表4.2.13的规定。第4.2.14条图根解析补点，可采用有校核条件的测边交会、测角交会或内外分点等方法。当采用测边交会和测角交会时，其交会角应在30°～150°之间，施测技术要求应与图根导线一致。分组计算所得坐标较差，不应大于图上0.2mm。（Ⅱ）图根高程控制第4.2.15条图根高程控制，可采用直接水准、电磁波测距三角高程及经纬仪三角高...
