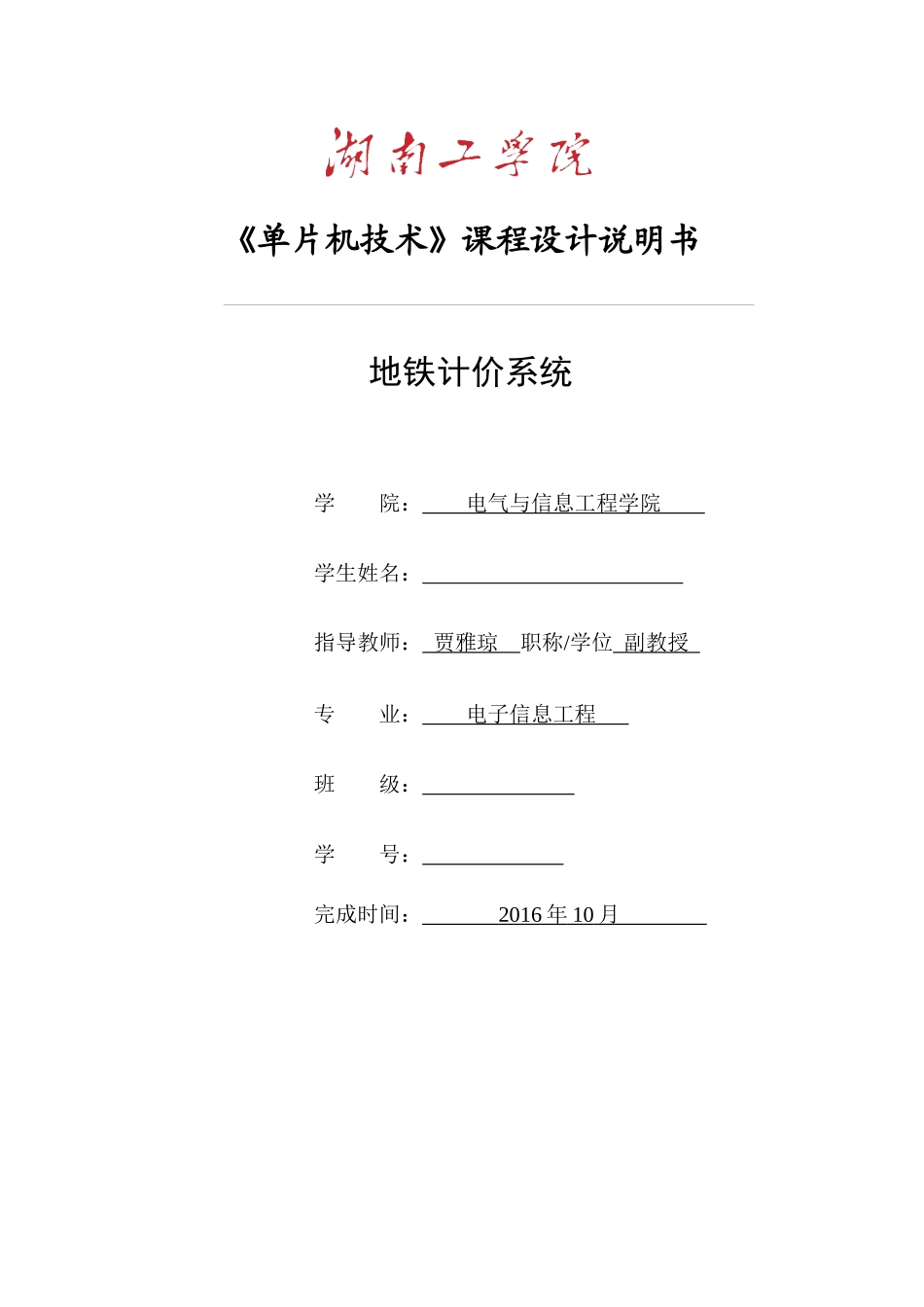

《单片机技术》课程设计说明书地铁计价系统学院:电气与信息工程学院学生姓名:指导教师:贾雅琼职称/学位副教授专业:电子信息工程班级:学号:完成时间:2016年10月I湖南工学院《单片机技术》课程设计课题任务书学院:电气与信息工程学院专业:电子信息工程指导教师贾雅琼学生姓名课题名称地铁计价系统内容及任务一、设计任务设计一个单线地铁计价系统。二、设计内容1、地铁计价系统硬件部分(1)、单片机最小系统模块(2)、供电模块(3)、显示模块(4)、键盘模块2、地铁计价系统软件部分(1)、系统监控程序模块(2)、显示程序模块(3)、键盘程序模块(4)、票价计算模块三、设计要求1、上电或按键复位后显示器件自动显示0,进入准备阶段。2、共计两条地铁线A与B,每条线上有9个站点,其中5号站点为两条地铁线公共站点,任何跨线乘坐必须经过5号站点换乘。3、每3站计价2元,不足3站按2元计价。4、通过键盘选择乘坐起点和终点,确认及取消购买。5、在显示器件上显示起点及终点线路及编号,以及总价。主要参考资料[1]李广弟.单片机基础[M].第3版.北京:北京航空航天大学出版社,2003.6.[2]李全利.单片机原理及应用(C51编程)[M].北京:高等教育出版社,2012.12.[3]马忠梅.单片机的C语言应用程序设计[M].第4版.北京:北京航空航天大学出版社,2003.6.[4]李光飞.单片机C程序设计指导[M].北京:北京航空航天大学出版社,2003.01.[5]李光飞.单片机课程设计实例指导[M].北京:北京航空航天大学出版社,2004.9.教研室意见教研室主任:(签字)年月日III摘要伴随着城市交通道路的发展,城市人流量的不断增加造成的交通拥堵。地铁为人们出行提供了另一种便捷。然而时代的变化又给地铁提出了新的要求。从而产生了地铁计价仪器,地铁计价系统就是用于地铁运营收费的计价仪器,它能准确、公正的计算出乘客的费用。这次课程设计分模块进行,硬件主要分为六个模块:主控模块、键盘模块、显示模块、晶振电路、电源电路、复位电路。主控芯片为AT89S52芯片,采用C语言设计程序,通过4个键盘按键分别达到确定、右移、增加、减少的目的,然后在8位共阳数码管上显示起点及终点线路及编号,以及总价。复位电路是单片机的初始化操作,除了正常的初始化外,当系统出现问题时,还可以通过复位电路重新开始。晶振电路采用12MHz的晶振,作为系统的时钟源,具有较高的准确性。地铁计价系统是以单片机AT89S52为核心设计的一款地铁计价仪器,根据输入的地铁起点站点号码和终点站点号码计算出价格。使乘客上下班以及出行变得更加方便。关键词:计价仪器;地铁计价系统;AT89S52芯片目录IIIII1地铁计价系统任务、要求说明、总体方案及工作原理...................11.1设计任务...................................................11.2设计要求...................................................11.3地铁计价系统总体方案介绍及工作原理说明.....................11.3.1设计思路............................................11.3.2工作原理............................................12地铁计价系统硬件系统的设计.......................................32.1单片机AT89S52..............................................32.2硬件系统电路...............................................42.2.1数码管显示电路.......................................42.2.2晶振电路.............................................52.2.3键盘电路.............................................52.2.4电源电路.............................................62.2.5下载电路.............................................62.2.6复位电路.............................................72.3电路原理图.................................................72.4实物图.....................................................72.5元器件清单.................................................73地铁计价软件系统的设计...........................................93.1单片机资源使用.....................................
