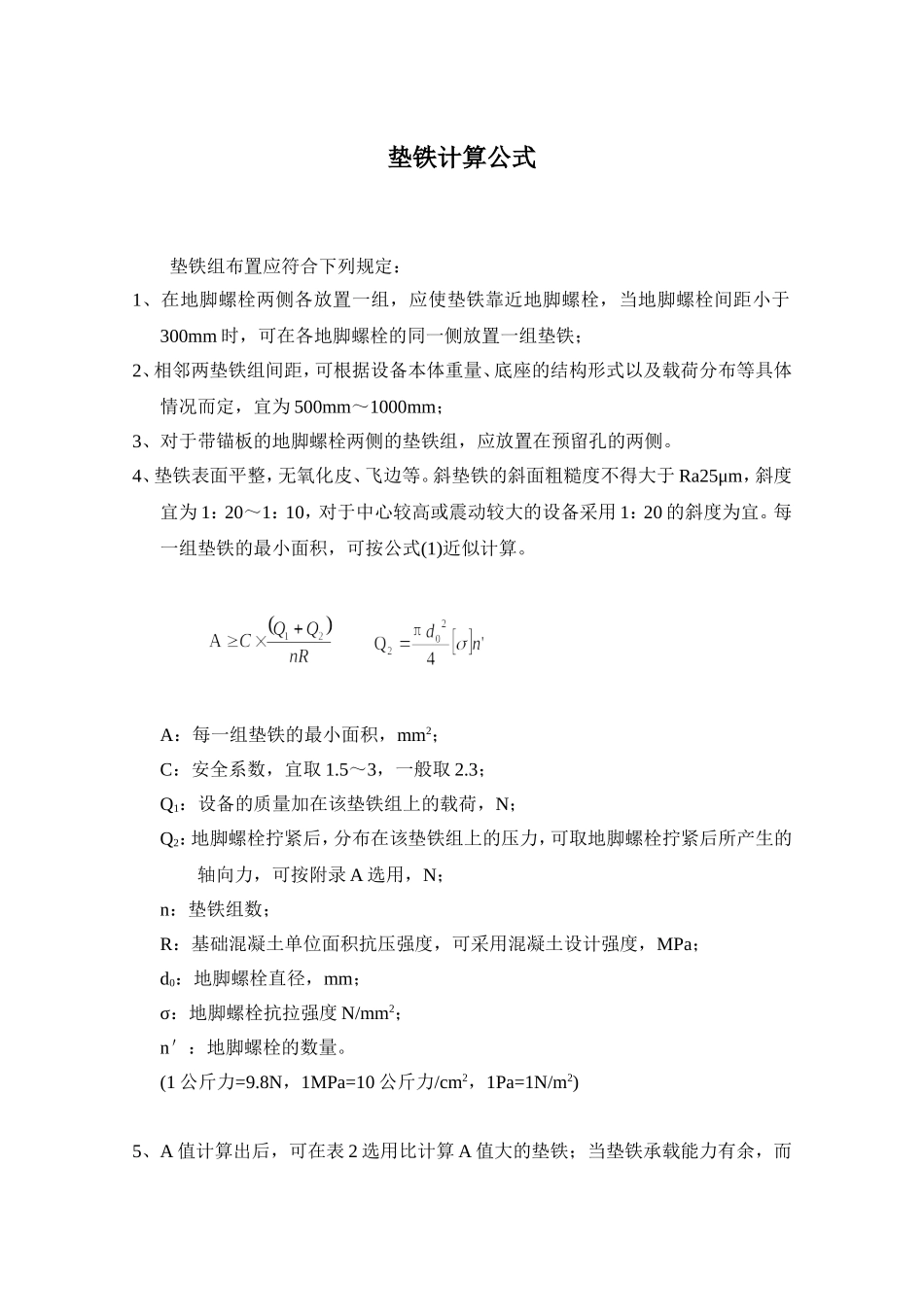

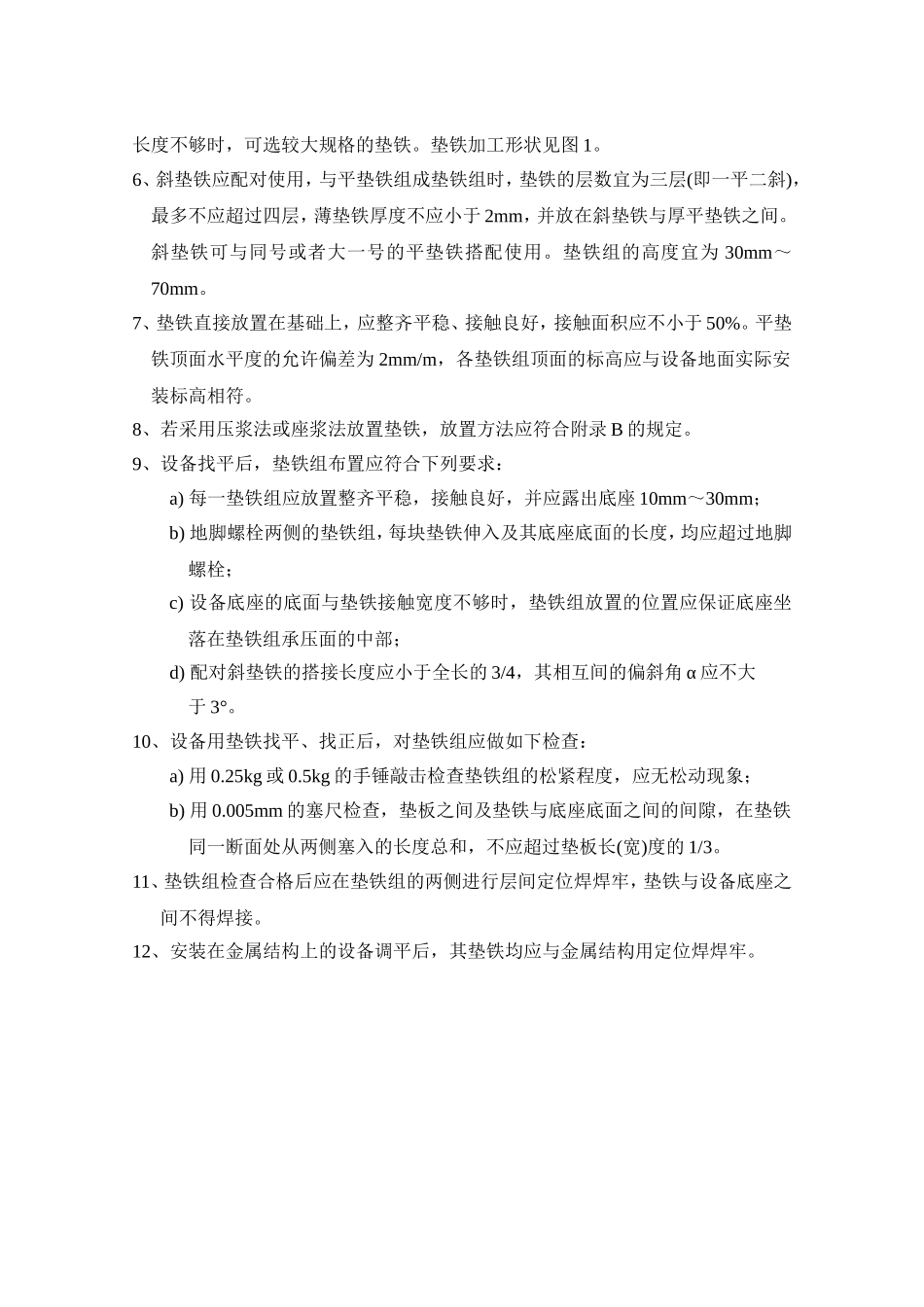

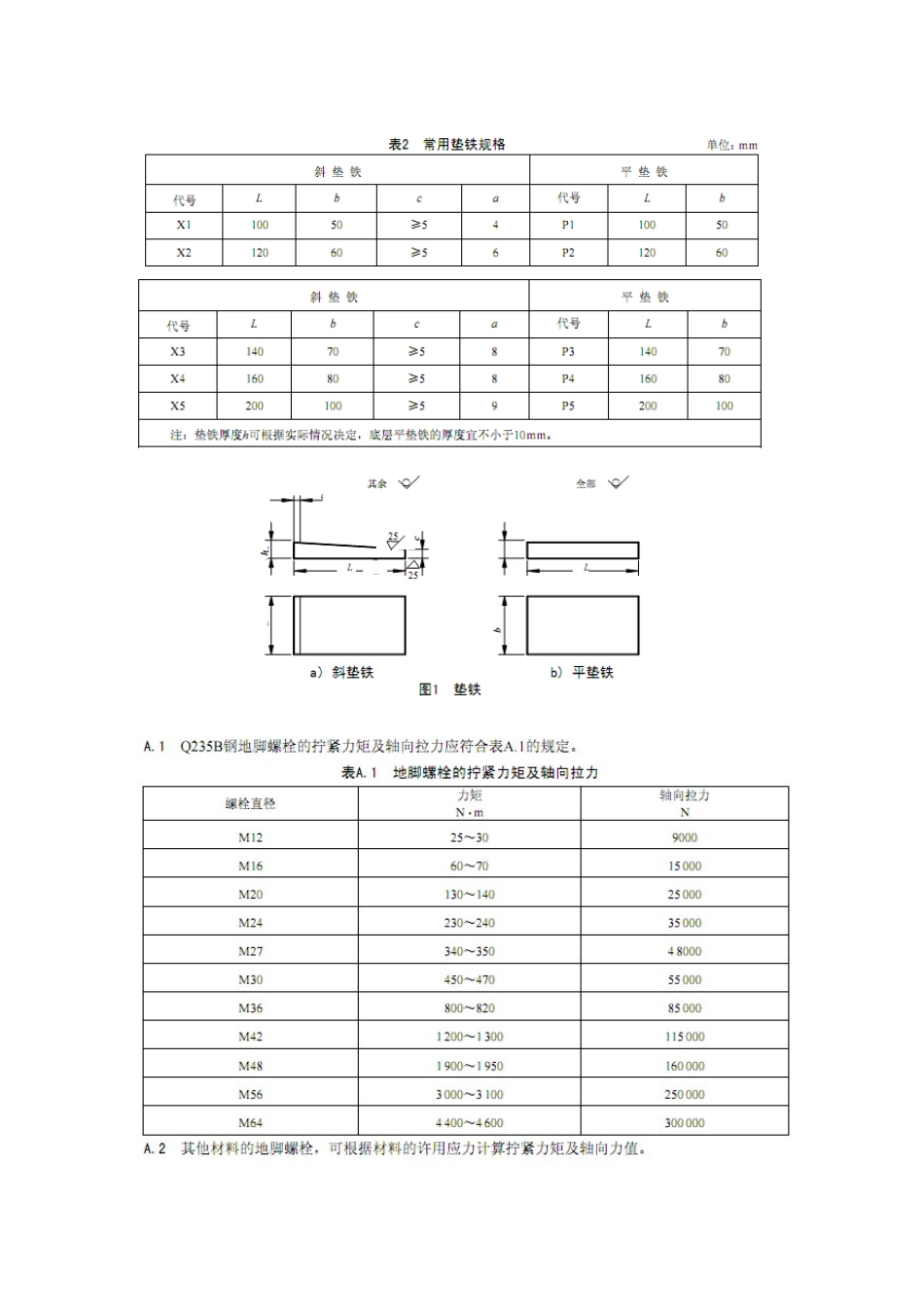

垫铁计算公式垫铁组布置应符合下列规定：1、在地脚螺栓两侧各放置一组，应使垫铁靠近地脚螺栓，当地脚螺栓间距小于300mm时，可在各地脚螺栓的同一侧放置一组垫铁；2、相邻两垫铁组间距，可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定，宜为500mm～1000mm；3、对于带锚板的地脚螺栓两侧的垫铁组，应放置在预留孔的两侧。4、垫铁表面平整，无氧化皮、飞边等。斜垫铁的斜面粗糙度不得大于Ra25μm，斜度宜为1：20～1：10，对于中心较高或震动较大的设备采用1：20的斜度为宜。每一组垫铁的最小面积，可按公式(1)近似计算。A：每一组垫铁的最小面积，mm2；C：安全系数，宜取1.5～3，一般取2.3；Q1：设备的质量加在该垫铁组上的载荷，N；Q2：地脚螺栓拧紧后，分布在该垫铁组上的压力，可取地脚螺栓拧紧后所产生的轴向力，可按附录A选用，N；n：垫铁组数；R：基础混凝土单位面积抗压强度，可采用混凝土设计强度，MPa；d0：地脚螺栓直径，mm；σ：地脚螺栓抗拉强度N/mm2；n＇：地脚螺栓的数量。(1公斤力=9.8N，1MPa=10公斤力/cm2，1Pa=1N/m2)5、A值计算出后，可在表2选用比计算A值大的垫铁；当垫铁承载能力有余，而长度不够时，可选较大规格的垫铁。垫铁加工形状见图1。6、斜垫铁应配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层(即一平二斜)，最多不应超过四层，薄垫铁厚度不应小于2mm，并放在斜垫铁与厚平垫铁之间。斜垫铁可与同号或者大一号的平垫铁搭配使用。垫铁组的高度宜为30mm～70mm。7、垫铁直接放置在基础上，应整齐平稳、接触良好，接触面积应不小于50%。平垫铁顶面水平度的允许偏差为2mm/m，各垫铁组顶面的标高应与设备地面实际安装标高相符。8、若采用压浆法或座浆法放置垫铁，放置方法应符合附录B的规定。9、设备找平后，垫铁组布置应符合下列要求：a)每一垫铁组应放置整齐平稳，接触良好，并应露出底座10mm～30mm；b)地脚螺栓两侧的垫铁组，每块垫铁伸入及其底座底面的长度，均应超过地脚螺栓；c)设备底座的底面与垫铁接触宽度不够时，垫铁组放置的位置应保证底座坐落在垫铁组承压面的中部；d)配对斜垫铁的搭接长度应小于全长的3/4，其相互间的偏斜角α应不大于3°。10、设备用垫铁找平、找正后，对垫铁组应做如下检查：a)用0.25kg或0.5kg的手锤敲击检查垫铁组的松紧程度，应无松动现象；b)用0.005mm的塞尺检查，垫板之间及垫铁与底座底面之间的间隙，在垫铁同一断面处从两侧塞入的长度总和，不应超过垫板长(宽)度的1/3。11、垫铁组检查合格后应在垫铁组的两侧进行层间定位焊焊牢，垫铁与设备底座之间不得焊接。12、安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢。
