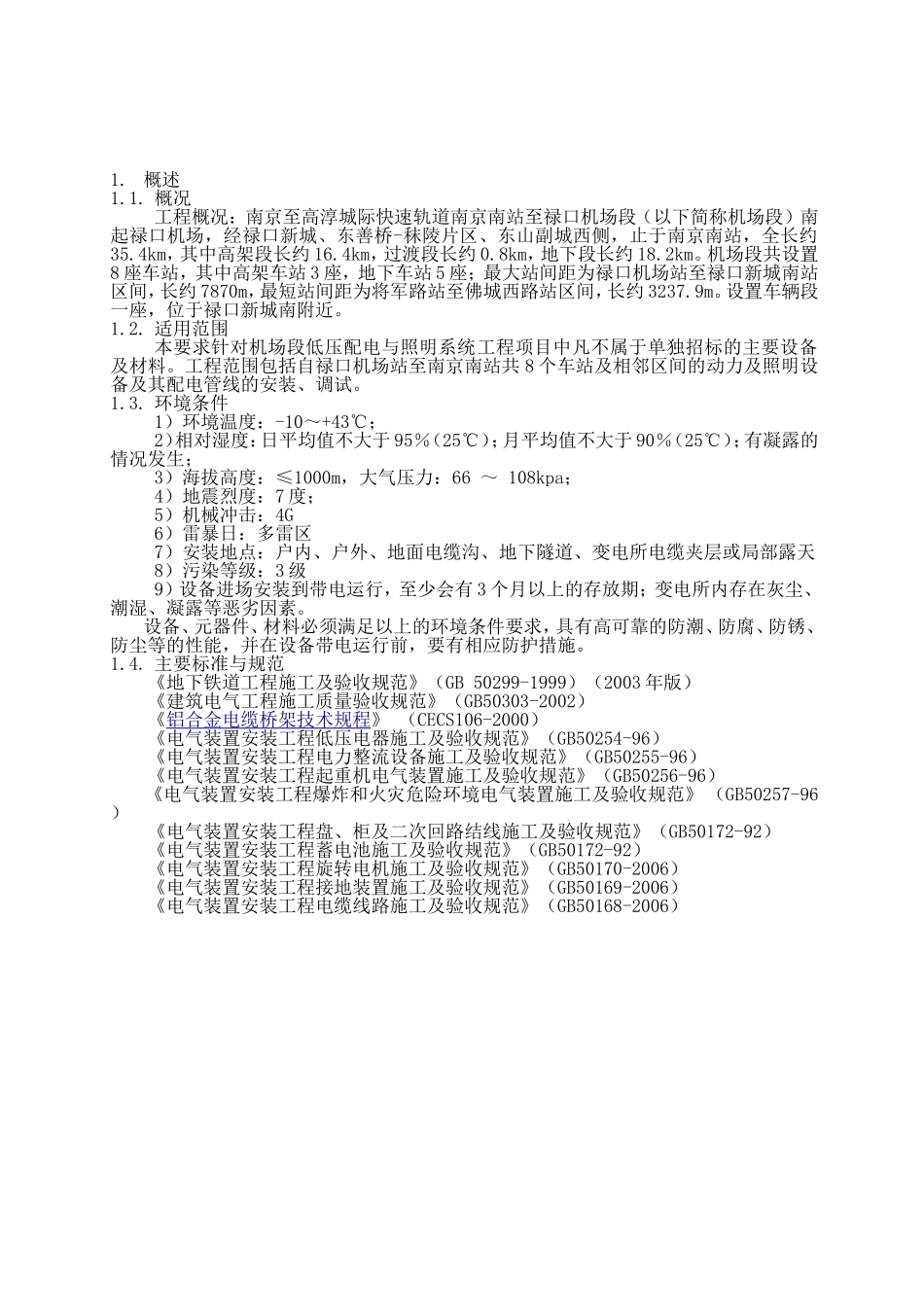

南京至高淳城际轨道南京南站至禄口机场段工程车站风水电系统低压线缆部分南京元平建设发展有限公司二〇一二年十月1.概述1.1.概况工程概况：南京至高淳城际快速轨道南京南站至禄口机场段（以下简称机场段）南起禄口机场，经禄口新城、东善桥-秣陵片区、东山副城西侧，止于南京南站，全长约35.4km，其中高架段长约16.4km，过渡段长约0.8km，地下段长约18.2km。机场段共设置8座车站，其中高架车站3座，地下车站5座；最大站间距为禄口机场站至禄口新城南站区间，长约7870m，最短站间距为将军路站至佛城西路站区间，长约3237.9m。设置车辆段一座，位于禄口新城南附近。1.2.适用范围本要求针对机场段低压配电与照明系统工程项目中凡不属于单独招标的主要设备及材料。工程范围包括自禄口机场站至南京南站共8个车站及相邻区间的动力及照明设备及其配电管线的安装、调试。1.3.环境条件1）环境温度：-10～+43℃；2）相对湿度：日平均值不大于95％（25℃）；月平均值不大于90％（25℃）；有凝露的情况发生；3）海拔高度：≤1000m，大气压力：66～108kpa；4）地震烈度：7度；5）机械冲击：4G6）雷暴日：多雷区7）安装地点：户内、户外、地面电缆沟、地下隧道、变电所电缆夹层或局部露天8）污染等级：3级9）设备进场安装到带电运行，至少会有3个月以上的存放期；变电所内存在灰尘、潮湿、凝露等恶劣因素。设备、元器件、材料必须满足以上的环境条件要求，具有高可靠的防潮、防腐、防锈、防尘等的性能，并在设备带电运行前，要有相应防护措施。1.4.主要标准与规范《地下铁道工程施工及验收规范》（GB50299-1999）（2003年版）《建筑电气工程施工质量验收规范》（GB50303-2002）《铝合金电缆桥架技术规程》（CECS106-2000）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《电气装置安装工程电力整流设备施工及验收规范》（GB50255-96）《电气装置安装工程起重机电气装置施工及验收规范》（GB50256-96）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50172-92）《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）《电气装置安装工程旋转电机施工及验收规范》（GB50170-2006）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.配电箱包括车站及区间所使用的双电源切换箱、动力配电箱、照明配电箱、维修电源箱等。1.5.采用标准GB156/T-2007《标准电压》GB4208-2008《外壳防护等级（IP代码）》GB14048.1-2006《低压开关设备和控制设备总则》GB/T14048.2-2008《低压开关设备和控制设备低压断路器》GB/T14048.3-2008《低压开关设备和控制设备第3部分开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.4-2010《低压开关设备和控制设备接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》GB/T7947-2010《人机界面标志标识的基本和安全规则导体的颜色或数字标识》GB/T4207-2003《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》GB7251《低压成套开关设备和控制设备》GB/T3047.1-1995《高度进制为20mm的面板、架和柜的基本尺寸系列》GB5169.5-2008《电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则》GB/T17626《电磁兼容试验和测量技术》GB2423.1-2008、GB2423.2-2008、GB2423.4-2008《电工电子产品环境试验》GB7251.3-2006《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》GB/T11918-2001《工业用插头插座和耦合器第1部分：通用要求》GB11919－2001《工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸互换性要求》IEC60439-1《开关及控制装置附件》IEC60947-6-1《多功能设备—自动转换开关设备》GB/T14048.11《自动转换开关电器》IEC61643IEC61643电涌保护器的国际防雷标准GB18802-2002《低压配电系统的电涌保护器(SPD)》GB50343-2004《建筑物电子信息系统防...
