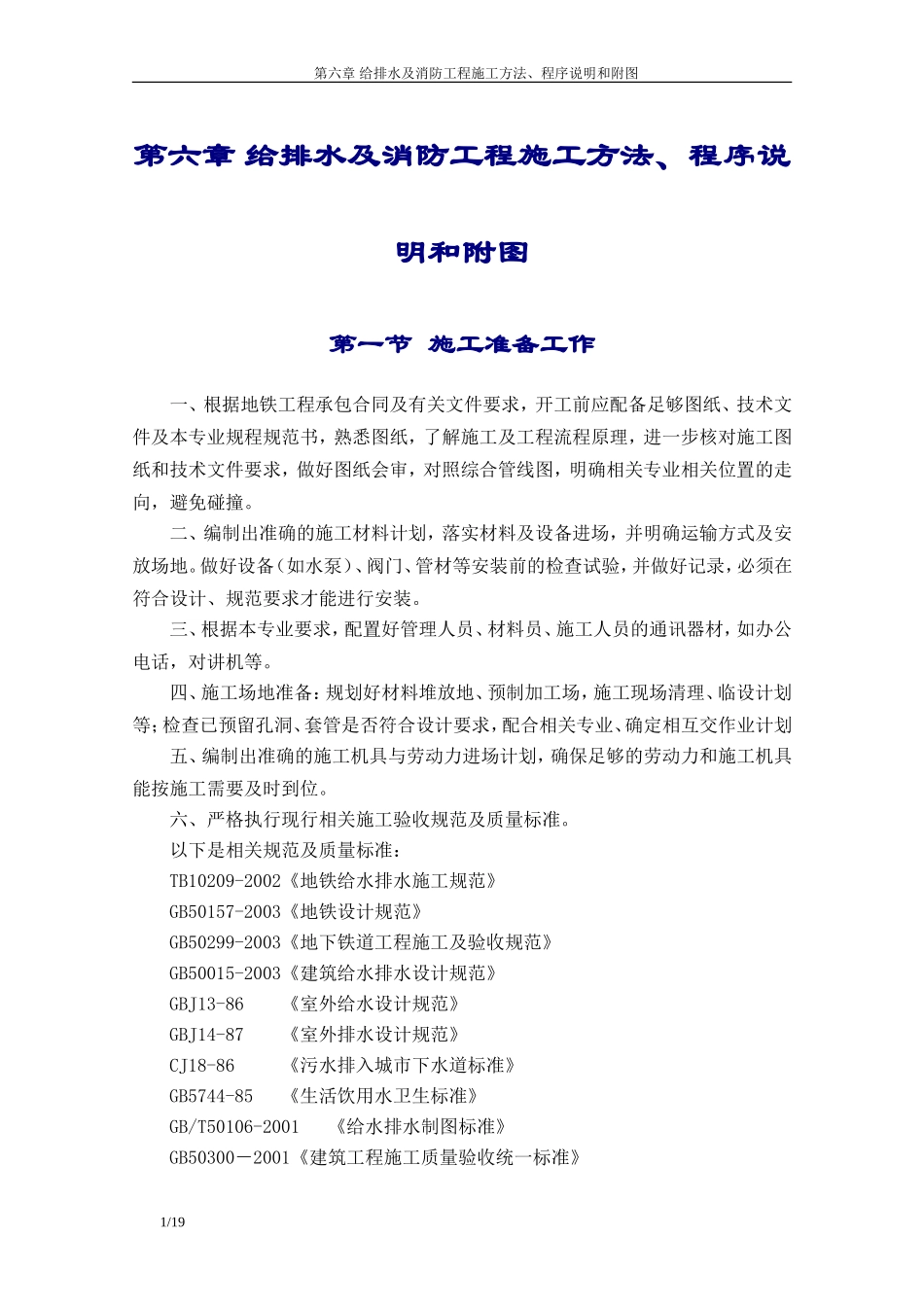

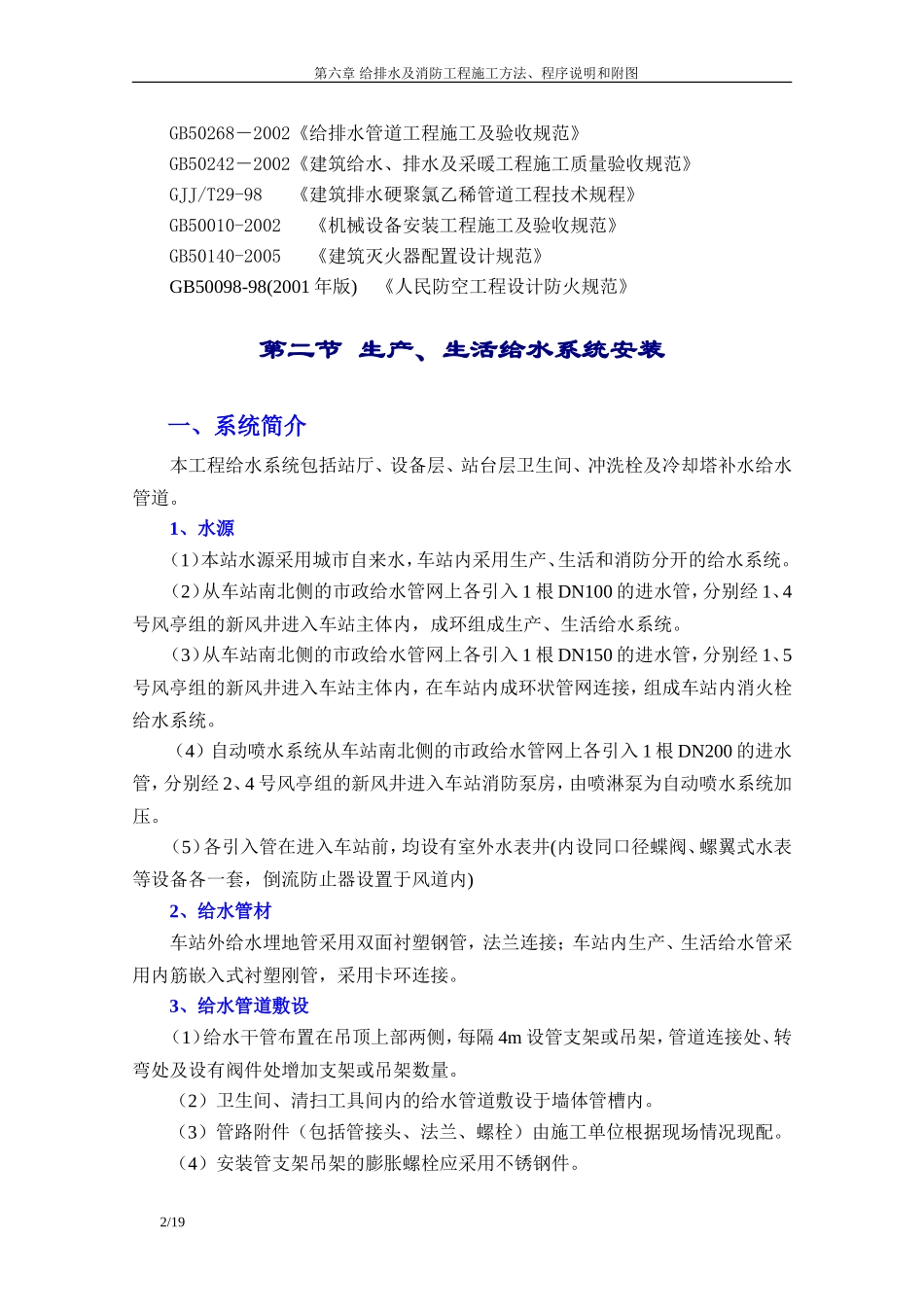

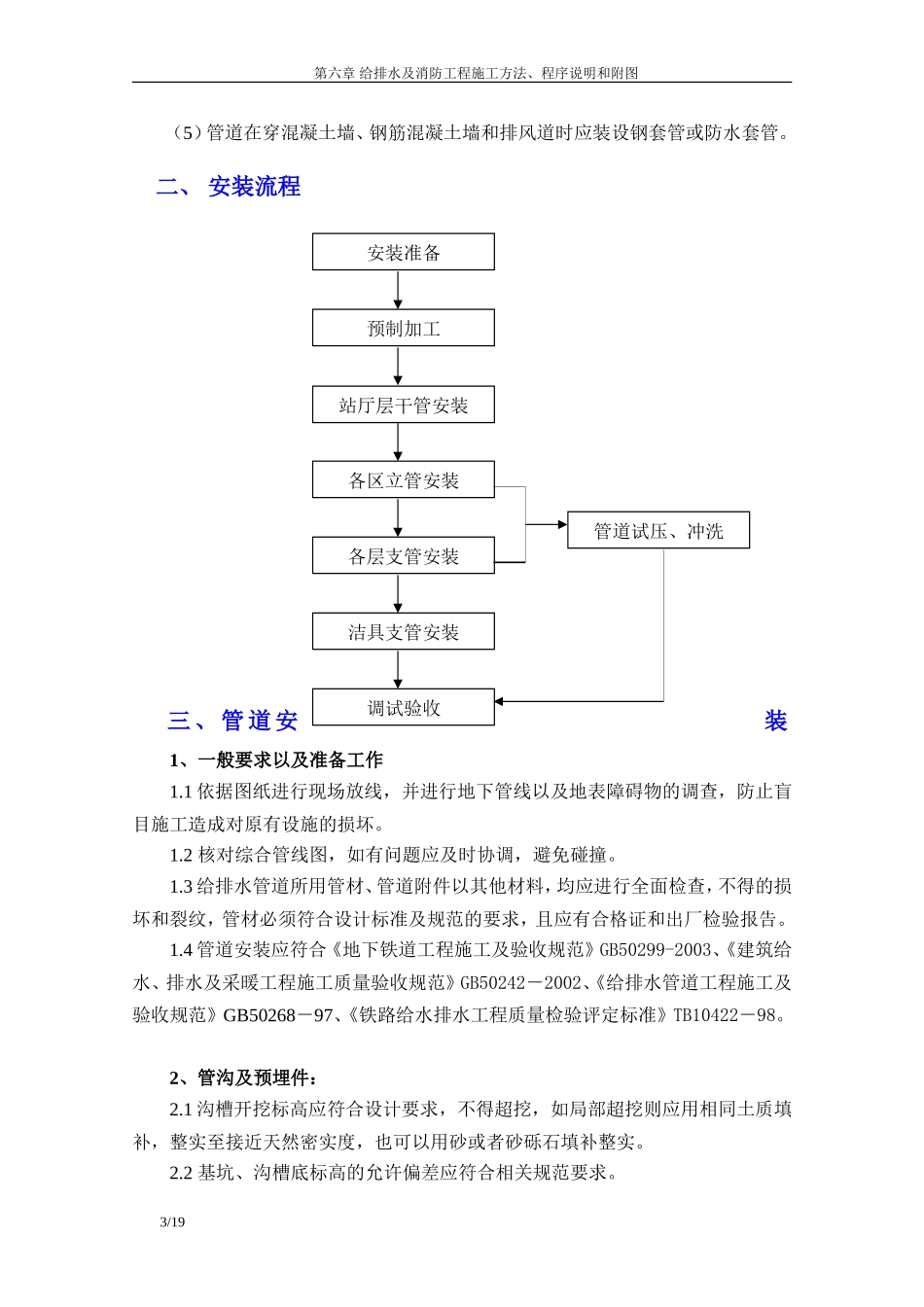

第六章给排水及消防工程施工方法、程序说明和附图第六章给排水及消防工程施工方法、程序说明和附图第一节施工准备工作一、根据地铁工程承包合同及有关文件要求，开工前应配备足够图纸、技术文件及本专业规程规范书，熟悉图纸，了解施工及工程流程原理，进一步核对施工图纸和技术文件要求，做好图纸会审，对照综合管线图，明确相关专业相关位置的走向，避免碰撞。二、编制出准确的施工材料计划，落实材料及设备进场，并明确运输方式及安放场地。做好设备（如水泵）、阀门、管材等安装前的检查试验，并做好记录，必须在符合设计、规范要求才能进行安装。三、根据本专业要求，配置好管理人员、材料员、施工人员的通讯器材，如办公电话，对讲机等。四、施工场地准备：规划好材料堆放地、预制加工场，施工现场清理、临设计划等；检查已预留孔洞、套管是否符合设计要求，配合相关专业、确定相互交作业计划五、编制出准确的施工机具与劳动力进场计划，确保足够的劳动力和施工机具能按施工需要及时到位。六、严格执行现行相关施工验收规范及质量标准。以下是相关规范及质量标准：TB10209-2002《地铁给水排水施工规范》GB50157-2003《地铁设计规范》GB50299-2003《地下铁道工程施工及验收规范》GB50015-2003《建筑给水排水设计规范》GBJ13-86《室外给水设计规范》GBJ14-87《室外排水设计规范》CJ18-86《污水排入城市下水道标准》GB5744-85《生活饮用水卫生标准》GB/T50106-2001《给水排水制图标准》GB50300－2001《建筑工程施工质量验收统一标准》1/19第六章给排水及消防工程施工方法、程序说明和附图GB50268－2002《给排水管道工程施工及验收规范》GB50242－2002《建筑给水、排水及采暖工程施工质量验收规范》GJJ/T29-98《建筑排水硬聚氯乙稀管道工程技术规程》GB50010-2002《机械设备安装工程施工及验收规范》GB50140-2005《建筑灭火器配置设计规范》GB50098-98(2001年版)《人民防空工程设计防火规范》第二节生产、生活给水系统安装一、系统简介本工程给水系统包括站厅、设备层、站台层卫生间、冲洗栓及冷却塔补水给水管道。1、水源（1）本站水源采用城市自来水，车站内采用生产、生活和消防分开的给水系统。（2）从车站南北侧的市政给水管网上各引入1根DN100的进水管，分别经1、4号风亭组的新风井进入车站主体内，成环组成生产、生活给水系统。（3）从车站南北侧的市政给水管网上各引入1根DN150的进水管，分别经1、5号风亭组的新风井进入车站主体内，在车站内成环状管网连接，组成车站内消火栓给水系统。（4）自动喷水系统从车站南北侧的市政给水管网上各引入1根DN200的进水管，分别经2、4号风亭组的新风井进入车站消防泵房，由喷淋泵为自动喷水系统加压。（5）各引入管在进入车站前，均设有室外水表井(内设同口径蝶阀、螺翼式水表等设备各一套，倒流防止器设置于风道内)2、给水管材车站外给水埋地管采用双面衬塑钢管，法兰连接；车站内生产、生活给水管采用内筋嵌入式衬塑刚管，采用卡环连接。3、给水管道敷设（1）给水干管布置在吊顶上部两侧，每隔4m设管支架或吊架，管道连接处、转弯处及设有阀件处增加支架或吊架数量。（2）卫生间、清扫工具间内的给水管道敷设于墙体管槽内。（3）管路附件（包括管接头、法兰、螺栓）由施工单位根据现场情况现配。（4）安装管支架吊架的膨胀螺栓应采用不锈钢件。2/19安装准备管道试压、冲洗预制加工调试验收洁具支管安装各层支管安装各区立管安装站厅层干管安装第六章给排水及消防工程施工方法、程序说明和附图（5）管道在穿混凝土墙、钢筋混凝土墙和排风道时应装设钢套管或防水套管。二、安装流程三、管道安装1、一般要求以及准备工作1.1依据图纸进行现场放线，并进行地下管线以及地表障碍物的调查，防止盲目施工造成对原有设施的损坏。1.2核对综合管线图，如有问题应及时协调，避免碰撞。1.3给排水管道所用管材、管道附件以其他材料，均应进行全面检查，不得的损坏和裂纹，管材必须符合设计标准及规范的要求，且应有合格证和出厂检验报告。1.4管道安装应符合《地下铁道工程施工及验收规范》GB50299-2003、《建筑给水、排水及采暖工程施工质量验收...
