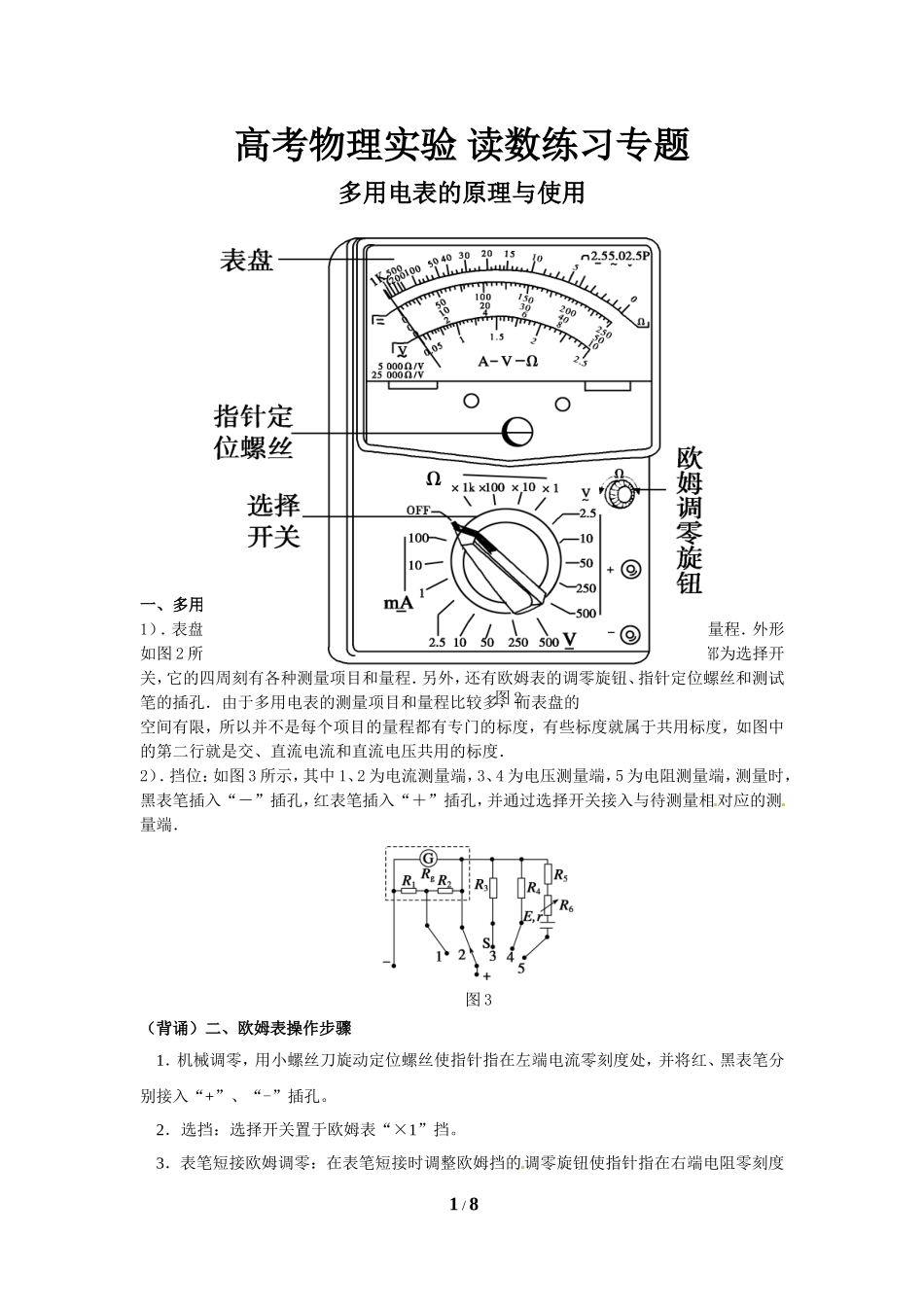

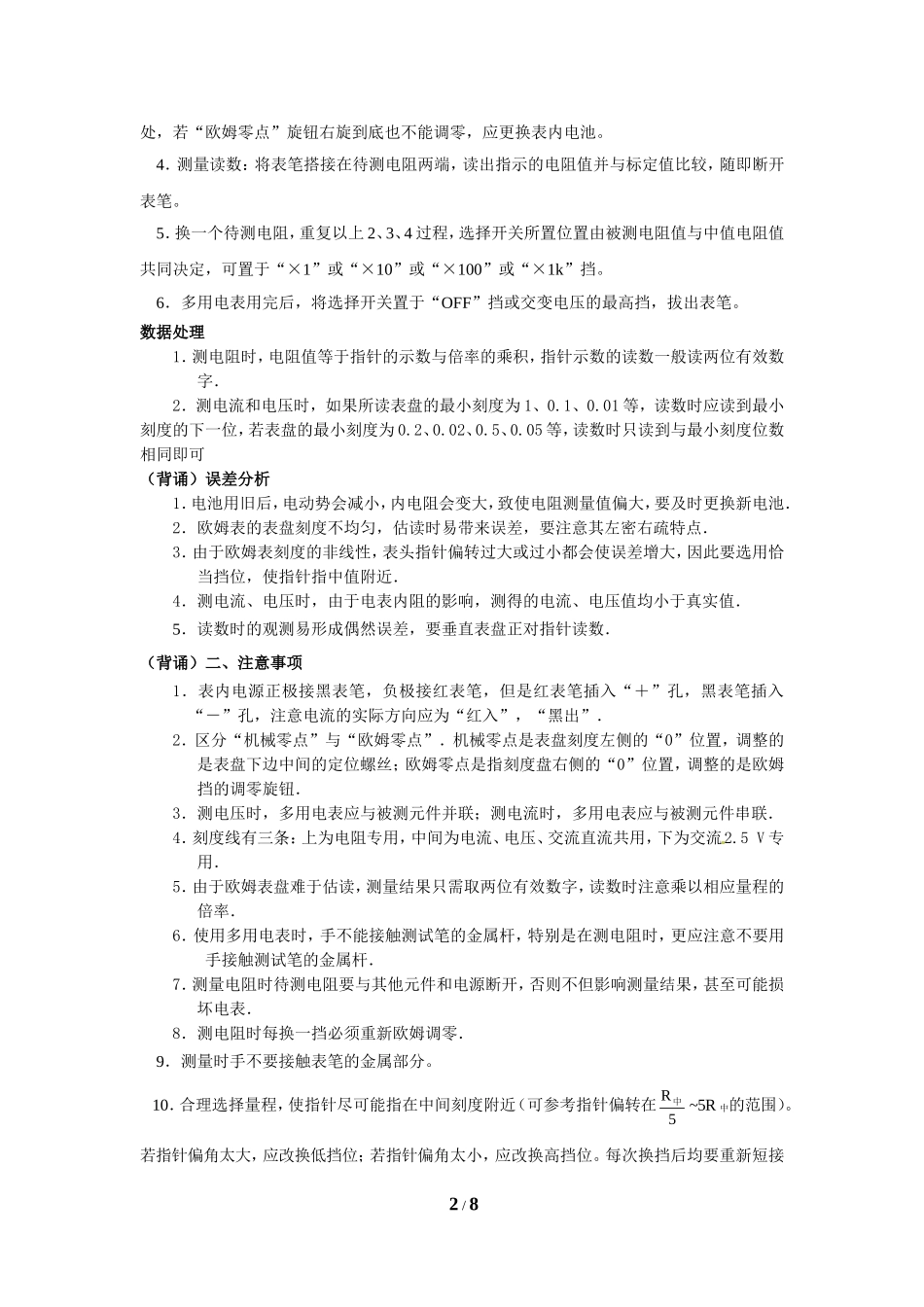

高考物理实验读数练习专题多用电表的原理与使用一、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3（背诵）二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。2．选挡：选择开关置于欧姆表“×1”挡。3．表笔短接欧姆调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度1/8图2处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．[来源:学&科&网]2．测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可（背诵）误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．5．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．（背诵）二、注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入”，“黑出”．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．刻度线有三条：上为电阻专用，中间为电流、电压、交流直流共用，下为交流2.5V专用．5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．测电阻时每换一挡必须重新欧姆调零．9．测量时手不要接触表笔的金属部分。10．合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在5R中~5R中的范围）。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。每次换挡后均要重新短接2/8调零，读数时应将指针示数乘以挡位倍率。11．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电。巩固练习：1(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表...
