地铁应急照明及智能疏散施工计划VIP专享VIP免费

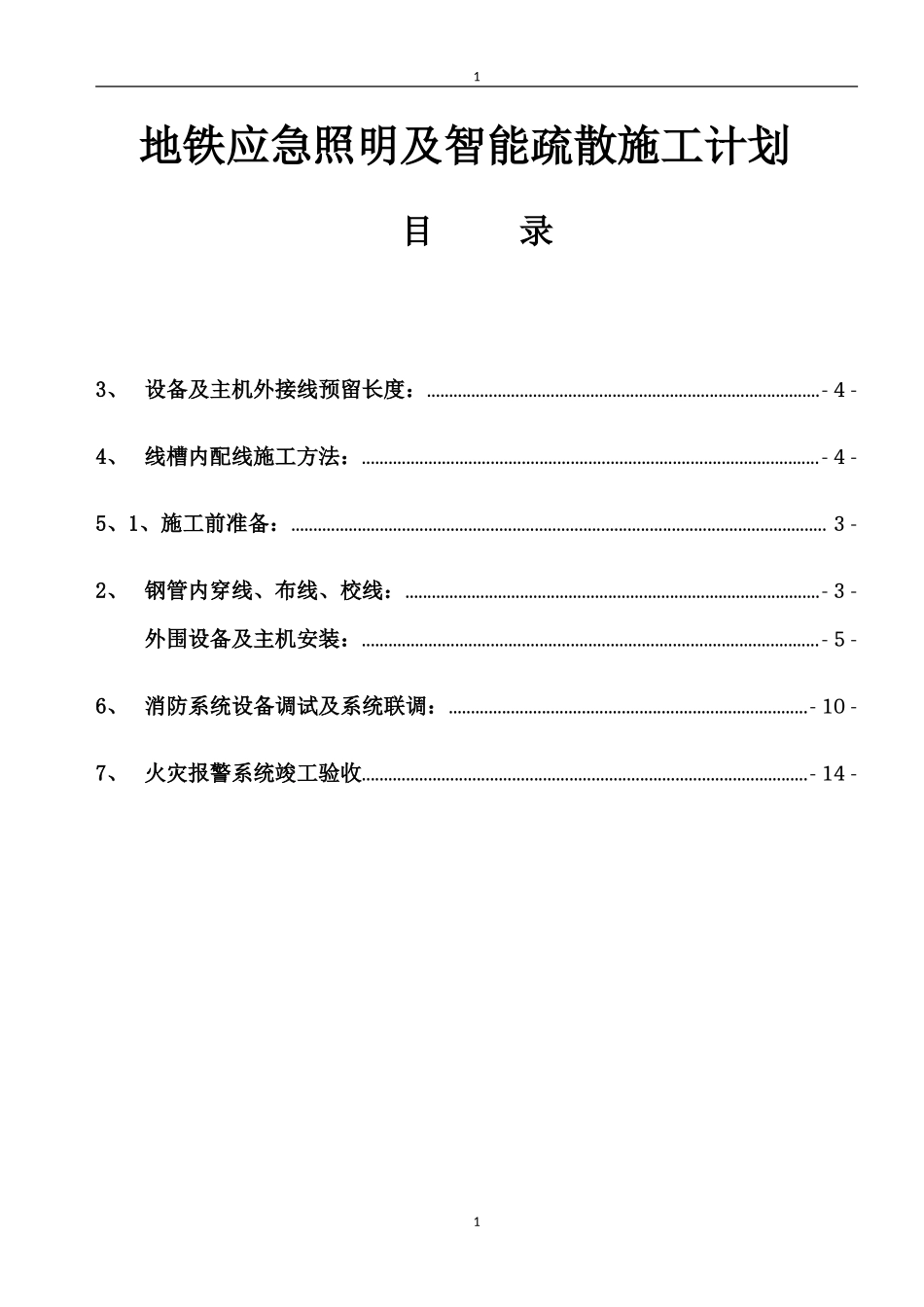

11地铁应急照明及智能疏散施工计划目录3、设备及主机外接线预留长度：.........................................................................................-4-4、线槽内配线施工方法：.......................................................................................................-4-5、1、施工前准备：.........................................................................................................................3-2、钢管内穿线、布线、校线：..............................................................................................-3-外围设备及主机安装：.......................................................................................................-5-6、消防系统设备调试及系统联调：.................................................................................-10-7、火灾报警系统竣工验收.....................................................................................................-14-22火灾信息显示及智能疏散指示系统施工方案1、施工前准备：1.1、在施工前应认真并熟悉地铁设备安装平面图、接线图、系统图。1.2、安装人员应熟悉相关地铁设计、施工及验收规范。1.3、线材规格:1.3.1、24v电源线采用NH-BV-2*2.5mm2双色铜芯线，100米其电阻不大于1.5Ω；1.3.2、信号支线采用NH-RVS-2*1.5mm2双色双绞多股铜芯线，100米其电阻不大于3Ω；1.3.3、信号总线采用NH-RVSP-2*1.5mm2双色双绞多股屏蔽铜芯线，100米其电阻不大于3Ω；。2、钢管内穿线、布线、校线：2.1、工艺流程：选择导线→扫管→放线→导线与导线的绑扎→带护口→穿线→导线接头→包扎→线路检查绝缘摇测2.2、在管道内穿线应在建、构筑物抹灰及地面工程结束后进行。在穿之前，应先将管道内的积水和杂物清除干净。要求埋管到位，引线畅通。2.3、管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉，以便线路滑行。2.4、穿线、布线前，根据设计图纸要求选择导线型号，应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。2.5、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。2.6、导线在管内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子箱连接。导线外径总截面不应超过管内面积的40％。2.7、不同用途的导线，应采用不同颜色加以区分，但同种用途的导线颜色应一致。2.8、管路穿线前，应首先检查各个管口的护口是否齐整，如有遗漏或破损，均就地补齐和更换。2.9、管线经过建筑物的变形缝（伸缩缝、沉降缝、抗震缝等），应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当的余量，一般为15~20cm。2.10、智能疏散指示系统图的导线敷设后，应对每个回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。3、设备及主机外接线预留长度：3.1、疏散指示灯具外接导线预留长度不小于50cm；3.2、系统式电源外接导线预留长度不小于40cm；3.3、进入主机的导线及电缆芯，应留有不小于40cm的余量。33火灾信息显示及智能疏散指示系统施工方案3.4、线路检查及绝缘检测：本系统导线敷设完毕后，管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘检测。3.5、其绝缘电阻值应符合规范和设计规定的要求。应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ，待所有回路校线全部完成，即可进入设备安装阶段。4、线槽内配线施工方法：4.1、工艺流程弹线定位→膨胀螺栓安装→支架安装→线槽安装→槽内配线→线路检查及绝缘摇测4.2、配线前，应清除线槽内的积水和污物。4.3、在同一线槽内（包括绝缘在内）的导线截面积总和应该不超过内部截面积的40%。4.4、线槽口向下配线时，应将分支导线分别用尼龙绑扎带绑扎成束，并固定在线槽底...
