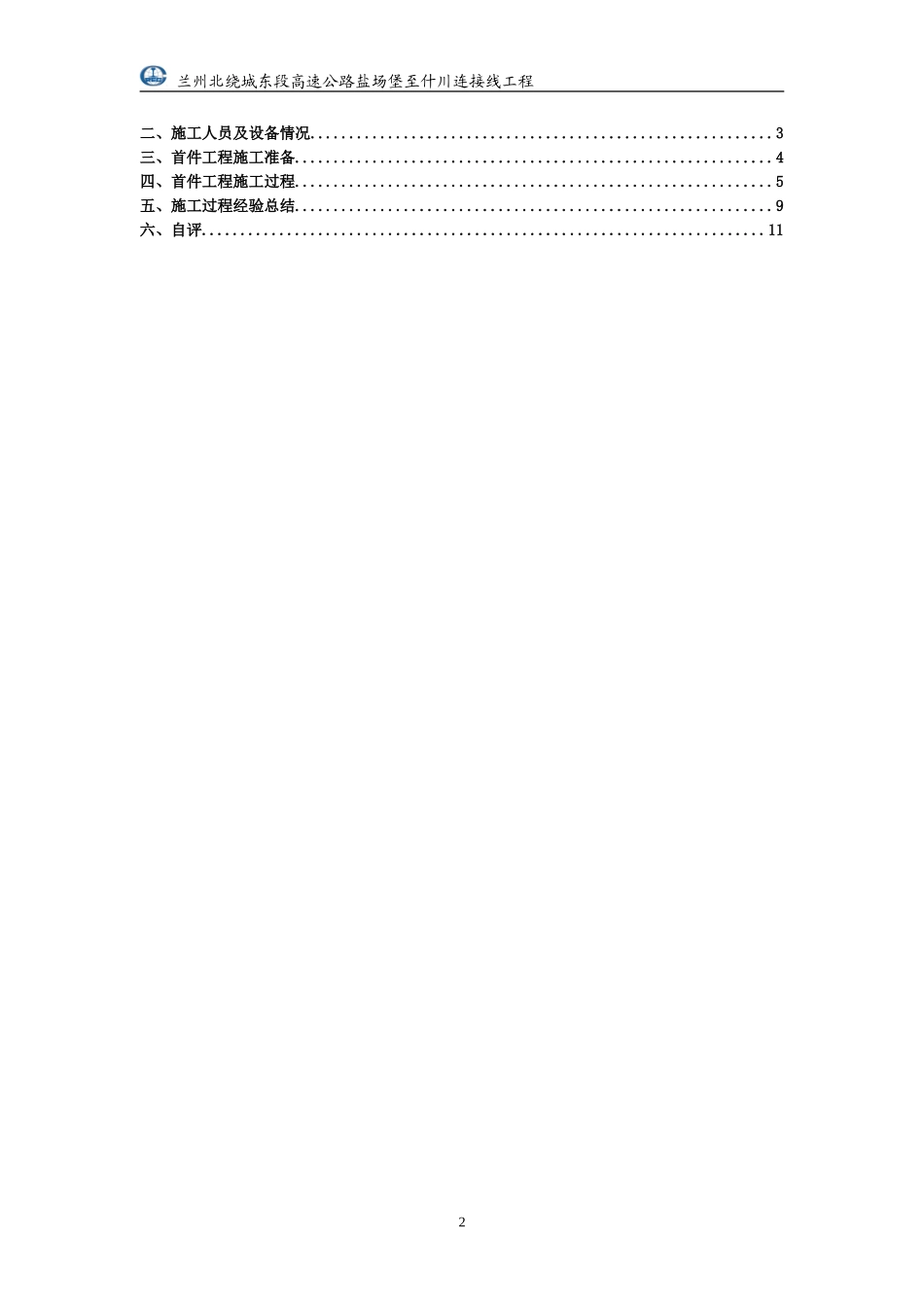

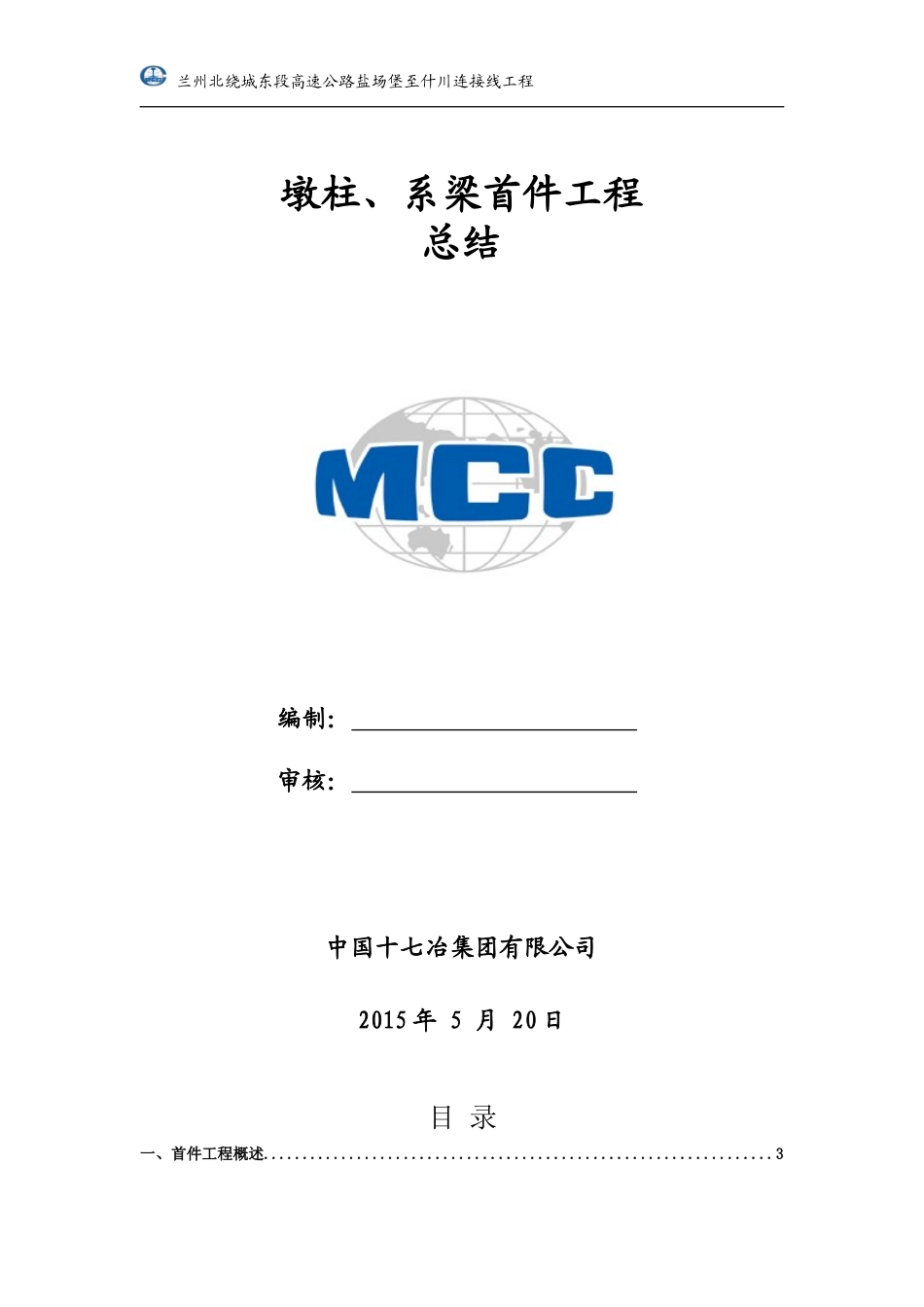

兰州北绕城东段高速公路盐场堡至什川连接线工程墩柱、系梁首件工程总结编制：审核：中国十七冶集团有限公司2015年5月20日目录一、首件工程概述.................................................................3兰州北绕城东段高速公路盐场堡至什川连接线工程二、施工人员及设备情况...........................................................3三、首件工程施工准备.............................................................4四、首件工程施工过程.............................................................5五、施工过程经验总结.............................................................9六、自评........................................................................112兰州北绕城东段高速公路盐场堡至什川连接线工程墩柱、系梁首件施工总结为了使桥梁的墩柱、系梁施工能够达到设计和规范要求，我项目部于2015年5月14日至2015年5月20日对K14+640打磨沟2号中桥右幅1#墩系梁、墩柱进行了首件的施工，并在施工中对各工序进行了控制和检测，其结果符合设计及规范要求，现将系梁、墩柱施工过程以及出现的问题总结如下：一、首件工程概述K14+640打磨沟2号中桥,位于兰州市皋兰县什川镇打磨沟村，桥梁走向基本与盐（场堡）什（川）公路一致，跨越打磨沟河道，工程区与盐什公路相通，施工车辆易通行，交通方便。本桥荷载等级：公路-Ⅰ级，桥梁宽度：（0.5+11.0+0.5）×2+0.5=24.5m；全桥共1联：3×-20m；上部结构采用3×20m预应力砼连续箱梁，下部结构采用柱式墩台，墩台基础采用钻孔灌注桩基础。本桥平面分别位于缓和曲线（起始桩号：K1285.665，终止桩号：K14+395.665，参数A：248.193，左偏）、圆曲线（起始桩号：K14+395.665，终止桩号：K14+729.444，R=560m，左偏）上，纵段面位于R=10000m的凹曲线上；设计洪水频率1/100，设计流量179.93m3/s；墩台径向布置。为保证工程施工质量，确定最优施工方案，更好的为其它同类系梁、墩柱施工提供依据。本项目选择K14+640打磨沟2号中桥右幅1#墩系梁、墩柱作为首件工程。右幅1#墩系梁高1.2m、宽1.0m，C30砼6.26m3，墩柱平均高度4m,直径1.3m，C30砼10.6m3。二、施工人员及设备情况首件工程主要投入的机械设备：TFJG-2000型滚焊机1台、大于225-9挖掘机1台、徐工25T吊车1台、发电机1台、ZX7-400电焊机2台、HS-Z型手动葫芦6个、JS1000拌合站2台、混凝土运输车4台、插入式振动棒2、GF-28全自动钢筋弯曲机1台、G14大型调直机1台、ZX-700电焊机6台、GWH-32型弯弧机1台、GW50钢筋弯曲机1台、HBL-40LX型滚丝机1台、HGS-40B型滚丝机1台。实际投入的人员有：现场技术管理人员有5人，机械操作人员及驾驶员8人，支模及浇筑混凝土6人，钢筋工15人。三、首件工程施工准备3.1技术准备3.1.1熟悉施工设计图纸、学习有关施工技术规范、质量检验评定标准及业主、监理下发的有关质量要求的文件，向班组进行书面的技术交底和安全交底，确保施工过程的工程质量和人身安全。3.1.2施工放样：准确放样立柱中心及承台的平面位置，放样完毕后，必须复核平面位置尺寸，复核无误后，报监理工程师审批，合格方可进行使用。3.2机具准备进入施工现场的各类机械设备的规格和数量，应满足工程质量、安全和进度的要求，对进场设备进行安装、调试检查和试运转，确保机械正常工作，严禁设备带病作业。3.3材料准备3.3.1原材料：水泥、碎石、砂、钢筋、水、外加剂等材料进场后，兰州北绕城东段高速公路盐场堡至什川连接线工程及时取样送检，确保其质量符合相应标准。3.3.2砼配合比设计及试验：根据砼设计强度要求和施工要求，完成混凝土的试验配合比、施工配合比，报驻地实验室审批合格后方可使用。3.4作业条件3.4.1施工前完成了场地平整，清除杂物，吊车就位处应平整夯实。3.4.2基坑开挖:采用机械挖掘，人工辅助清理，基坑底面较平面位置四周每边放宽0.8m，作为施工面，底面高程应符合设计要求。3.4.3系梁施工前应进行桩基隐蔽工程的质量验收，桩顶的混凝土面应采用人工凿除，桩头应破除到坚硬砼处，桩头无松散层，桩顶预留钢筋上的水泥及鳞锈等应清理干...
