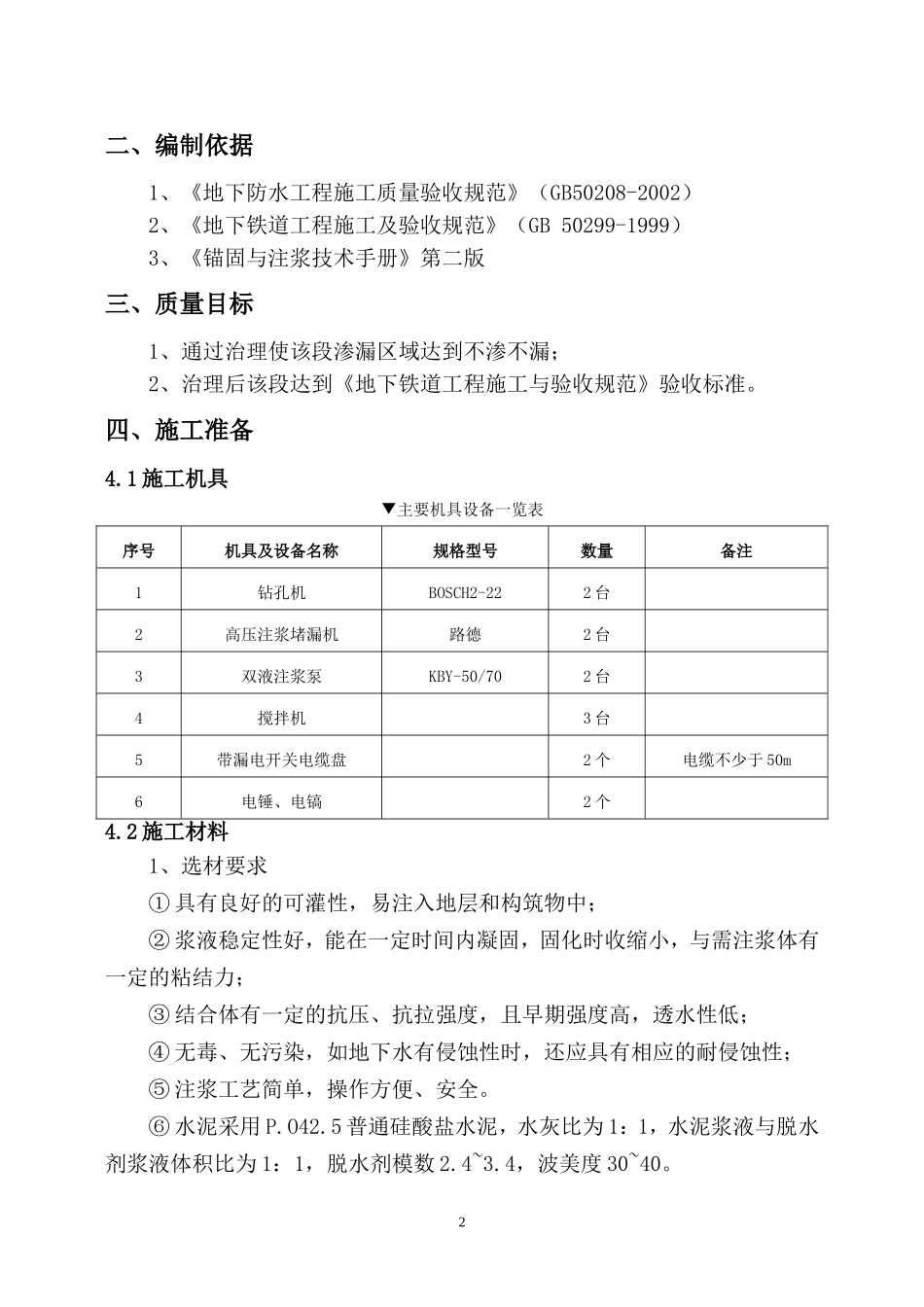

武汉轨道交通二号线小龟山~洪山广场区间注浆堵漏方案编制：审核：审批：2013年4月1目录一、工程概况....................................................2二、编制依据....................................................2三、质量目标....................................................2四、施工准备....................................................24.1施工机具..................................................24.2施工材料..................................................34.3人员配置..................................................3五、施工方案及工艺流程..........................................45.1注浆工艺流程..............................................45.2注浆施工过程..............................................5六、堵漏施工注意事项............................................5七、质量保证措施................................................5八、安全生产措施................................................6注浆堵漏方案一、工程概况武汉地铁二号线小龟山站～洪山广场站区间右线（里程为DK18+220～DK18+320，长约100m），出现严重渗、漏水情况，现场钻孔探测时出现大股涌水。对于该段渗漏点采取高压灌注的方法进行堵漏，并对砼底板存在的缺陷进行修补处理。2二、编制依据1、《地下防水工程施工质量验收规范》（GB50208-2002）2、《地下铁道工程施工及验收规范》（GB50299-1999）3、《锚固与注浆技术手册》第二版三、质量目标1、通过治理使该段渗漏区域达到不渗不漏；2、治理后该段达到《地下铁道工程施工与验收规范》验收标准。四、施工准备4.1施工机具▼主要机具设备一览表序号机具及设备名称规格型号数量备注1钻孔机BOSCH2-222台2高压注浆堵漏机路德2台3双液注浆泵KBY-50/702台4搅拌机3台5带漏电开关电缆盘2个电缆不少于50m6电锤、电镐2个4.2施工材料1、选材要求①具有良好的可灌性，易注入地层和构筑物中；②浆液稳定性好，能在一定时间内凝固，固化时收缩小，与需注浆体有一定的粘结力；③结合体有一定的抗压、抗拉强度，且早期强度高，透水性低；④无毒、无污染，如地下水有侵蚀性时，还应具有相应的耐侵蚀性；⑤注浆工艺简单，操作方便、安全。⑥水泥采用P.O42.5普通硅酸盐水泥，水灰比为1：1，水泥浆液与脱水剂浆液体积比为1：1，脱水剂模数2.4~3.4，波美度30~40。3▼主要材料一览表4.3人员配置▼人员配备一览表序号工种人数（每班）职责备注1工长1做好施工管理工作，负责劳动力安排2机修工1负责排除机械故障和管路的清洗3注浆工2负责操作注浆机4钻工4负责钻机的操作5制浆6负责浆液的配置6电工1负责钻机、电源、电路、照明及电器故障排除7普工8负责材料运输合计23五、施工方案及工艺流程根据现场实际渗漏水情况，对于集中出水点或有大面积渗漏的部位采用钻孔注浆的方法。采用专业引孔设备钻出直径为40mm的注浆孔，注浆孔布置在靠侧墙一侧，沿轨道方向每5米布置一个，从下往上依次注入双液水泥浆，序号材料名称技术参数（质量比）数量备注1双液水泥浆水泥：增韧剂=1：0.01视现场情况定2水泥：增塑剂=1：0.06视现场情况定3环氧树脂水泥：环氧树脂=1：0.2视现场情况定4环氧树脂：固化剂=1：0.4视现场情况定5环氧树脂：稀释剂=1：0.1视现场情况定6丙烯酸盐水泥：丙烯酸盐=1：0.4视现场情况定7丙烯酸盐：塑化剂=1：0.25视现场情况定8丙烯酸盐：促进剂=1：0.15视现场情况定9丙烯酸盐：引发剂=1：0.04视现场情况定4环氧树脂，丙烯酸盐进行封堵。因在已运行的地铁轨行区作业，每天工作时间不超过3小时，为保证水泥浆液及其他浆液能注饱满，确保注浆效果，实际施工时考虑两台注浆机同时进行注浆，尽量使当天所钻注浆孔能注浆完毕；如若一个孔在第一天内未注完，则暂时用堵头封堵该注浆孔，第二天重新开孔注浆，直至达到最佳效果。5.1注浆工艺流程▲注浆施工工艺流程图5.2注浆施工过程5.2.1注浆管埋设①按照布孔间距在工作面上将注浆管孔位用红油漆标出。②采用钻孔机对轨行区底板进行钻穿引孔。③采用电镐将加...
